欧姆龙NJ/NX控制器如何使用软件进行系统配置？

欧姆龙NJ/NX控制器如何使用软件进行系统配置？

一、NJ501硬件系统配置

NJ501属于机架式大型PLC（出于PLC而胜于PLC），可以通过扩展机架和单元模块来扩展功能，可以扩展3个机架，加上CPU所在机架，一共可以有4个机架，一个机架上最大可以加上10个模块。机架与机架之间用特殊的IO连接单元来连接，连接电缆最远距离为主机架到最远机架之间的距离，为12米。

二、NJ501软件系统配置之本地模块配置

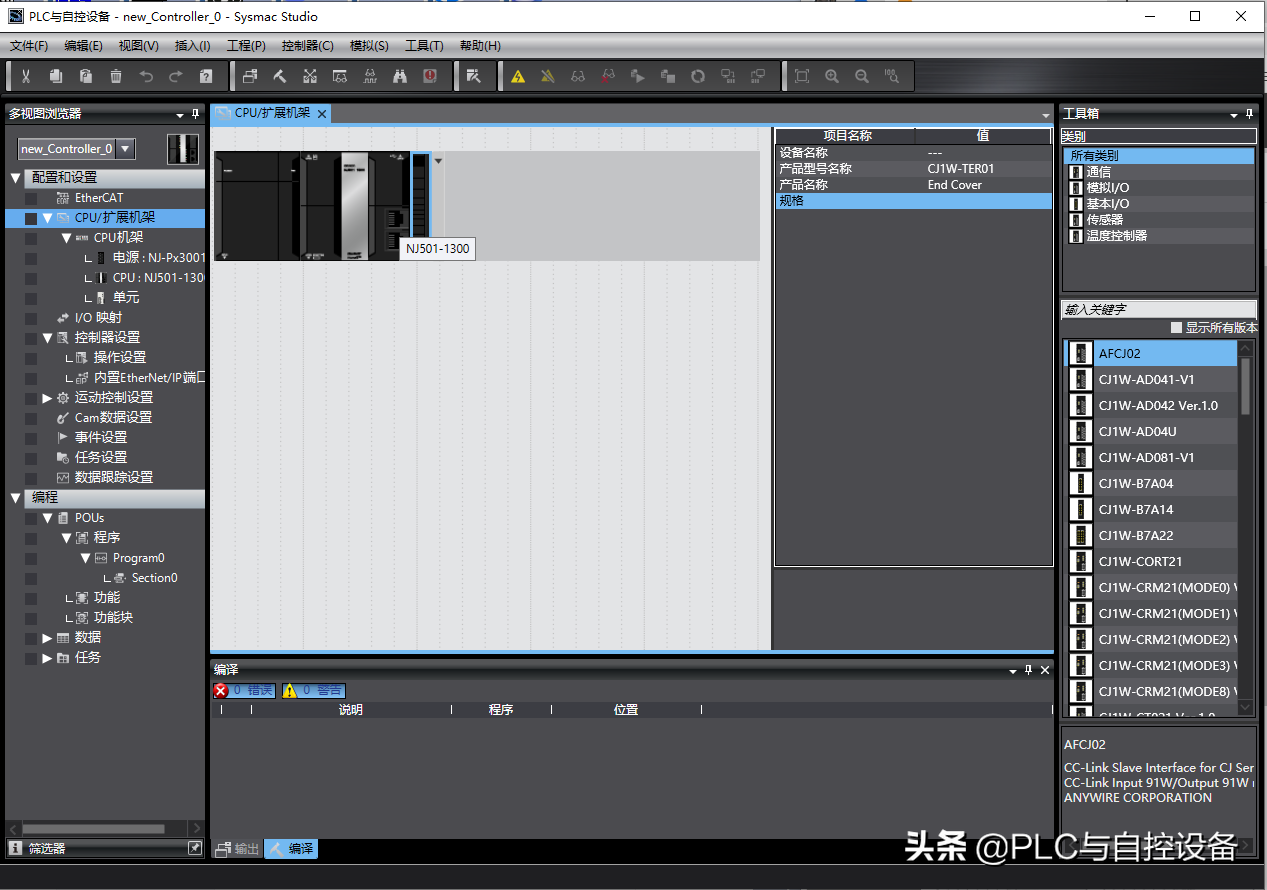

1、打开欧姆龙SysmacStudio软件，新建工程，起个易记的名字，确定CPU单元的类型和版本。

3、在右侧的工具箱中选择该CPU可安装的模块，有5个类型模块：通信模块、模拟I/O模块、基本I/O模块、传感器模块、温度控制器模块。把要添加的模块拖放到机架相应位置或双击要添加的模块，模块就自动添加到机架上，这与西门子博图、三菱GXWorks3的系统配置相似。用左键按住工具箱的标题栏可以浮动或移动到提示块所示的位置。

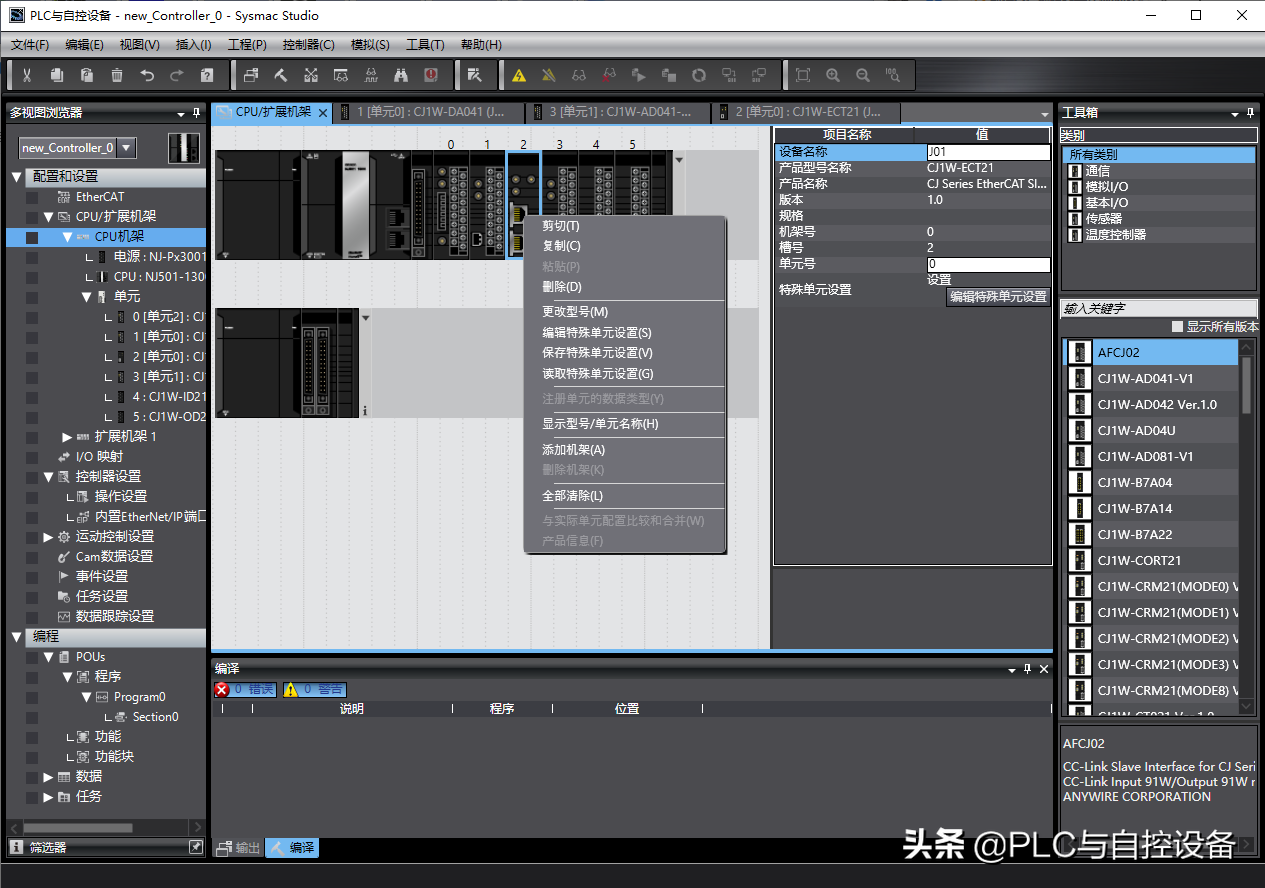

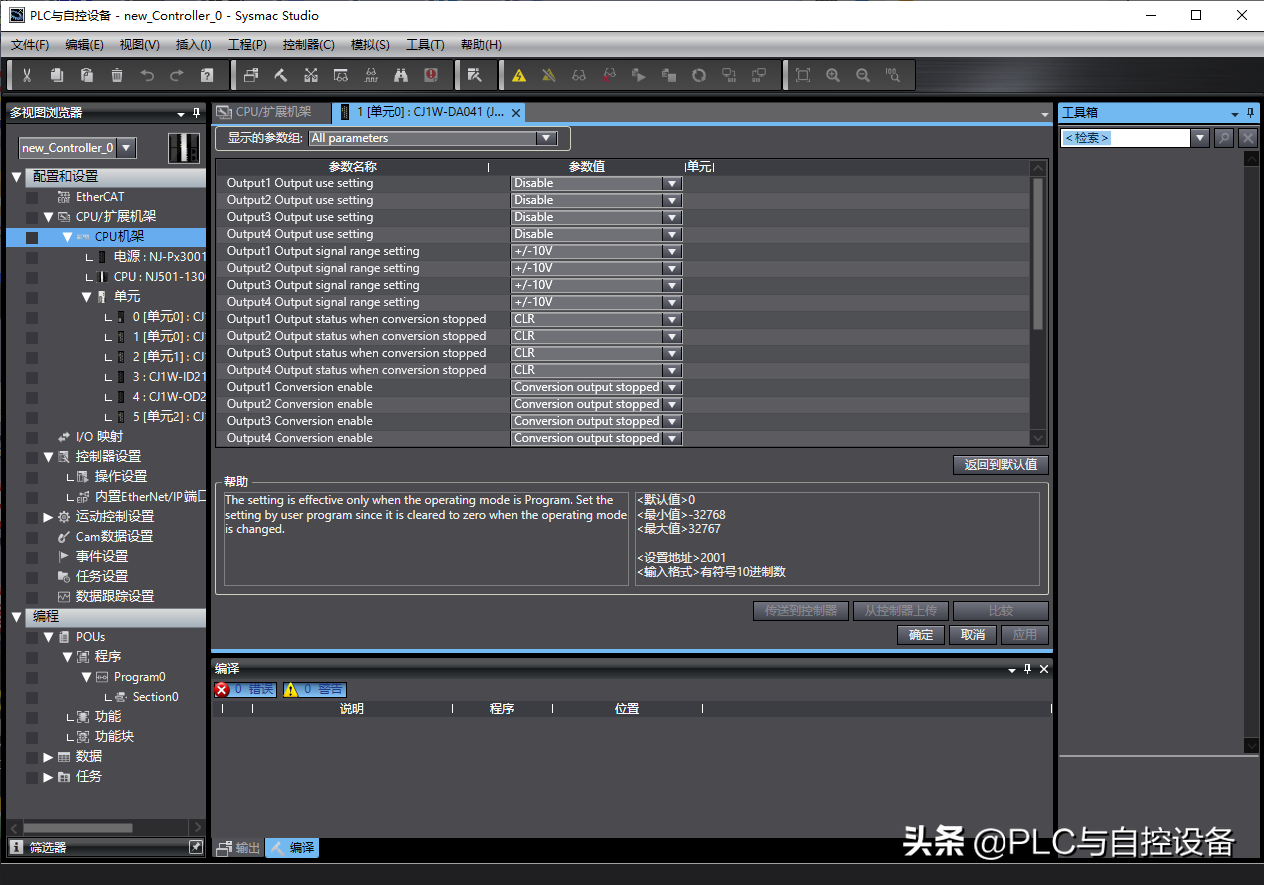

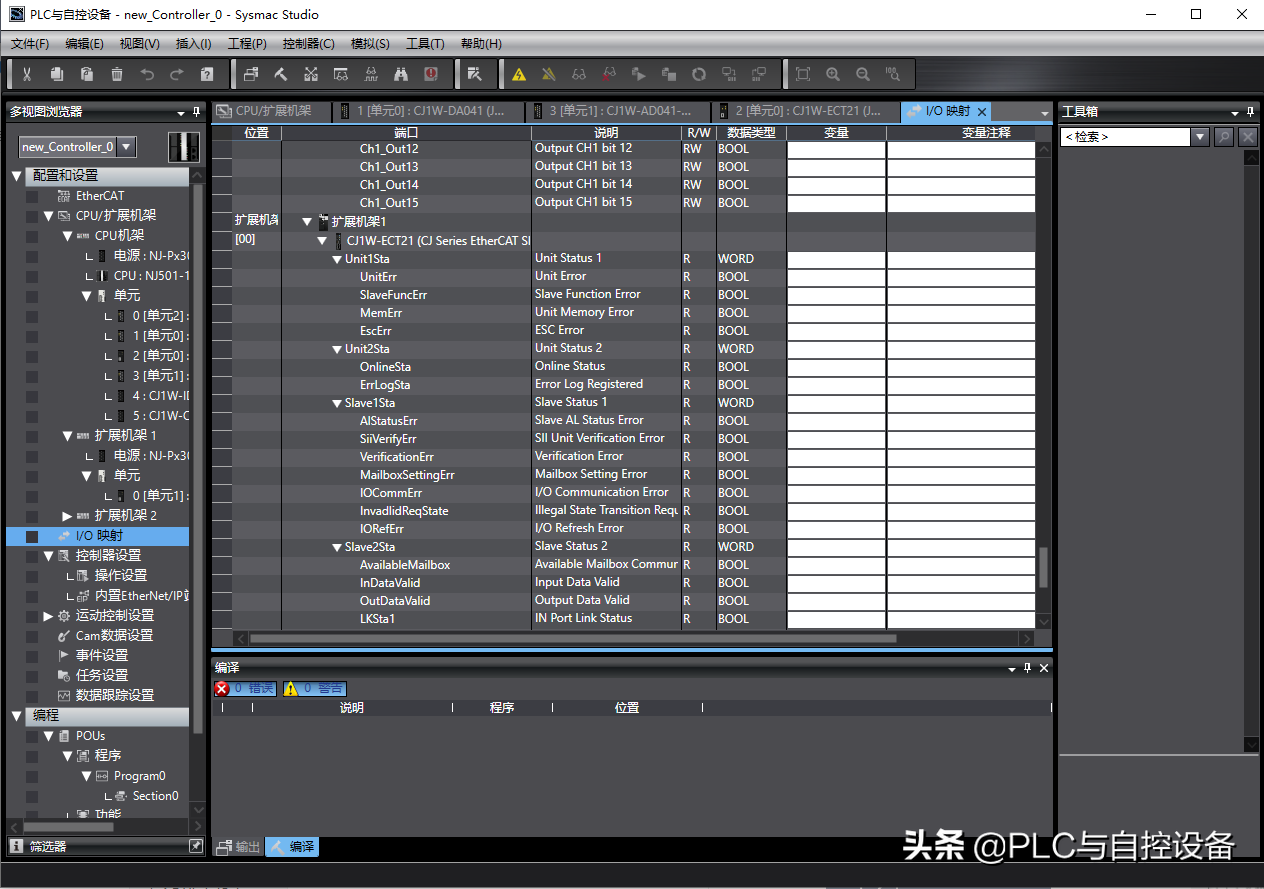

4、移动鼠标到机架上相应的模块上，会显示它的名称；单击扩展机架上的模块，可以显示此模块的相关信息；双击扩展机架上的单元（特殊功能模块，自带CPU）就可以进行相关单元（特殊功能模块，自带CPU）的设置（组态）。

三、NJ501软件系统配置之网络模块配置

1、EtherCAT网络配置

在NJ系统中，当用户现场需要现场总线配置时，首选的现场总线是EtherCAT网络。EtherCAT网络配置不在“CPU/扩展机架”下配置，欧姆龙单独给予区别开来配置，就是在项目树中的“配置和设置”下的第一项设置“EtherCAT”中。

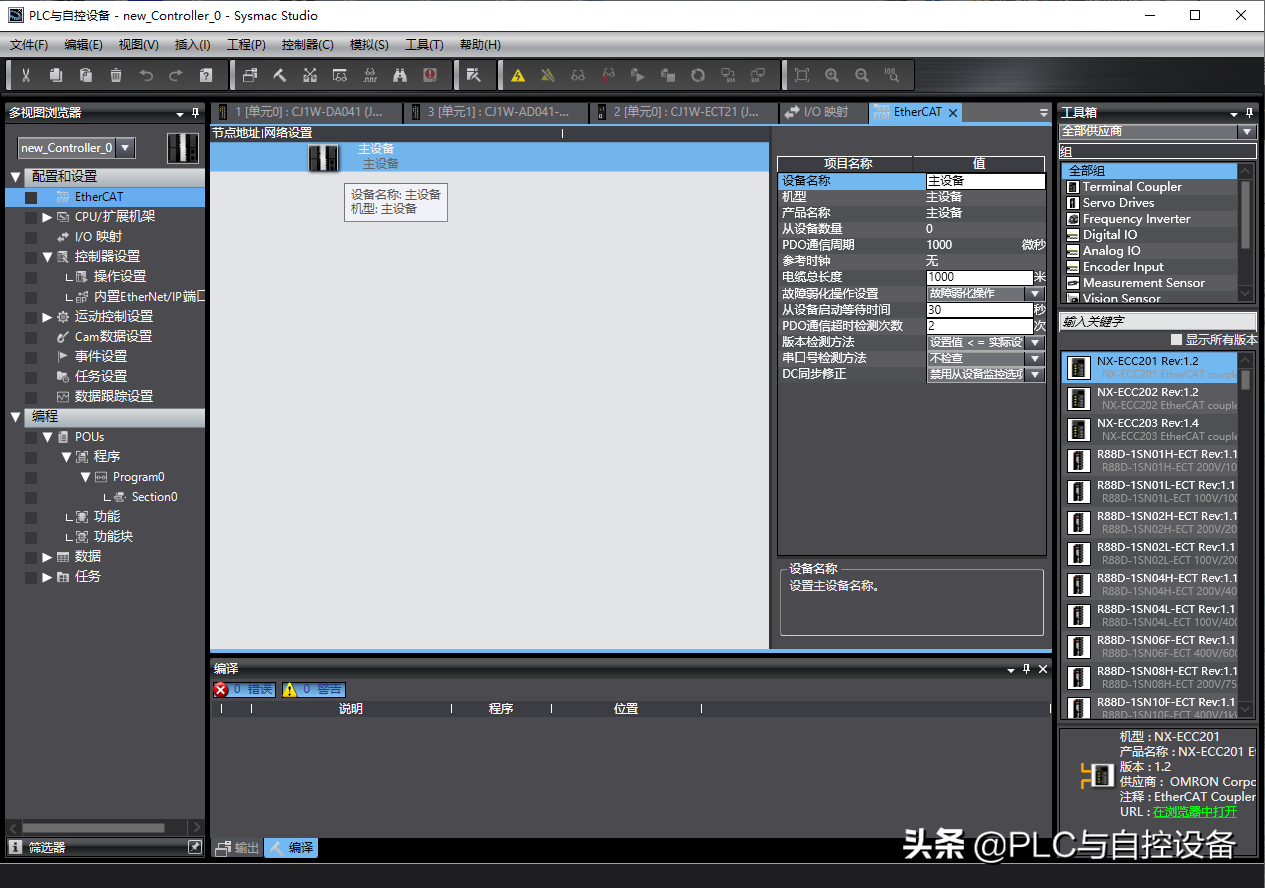

双击“EtherCAT”，进入EtherCAT网络配置界面。

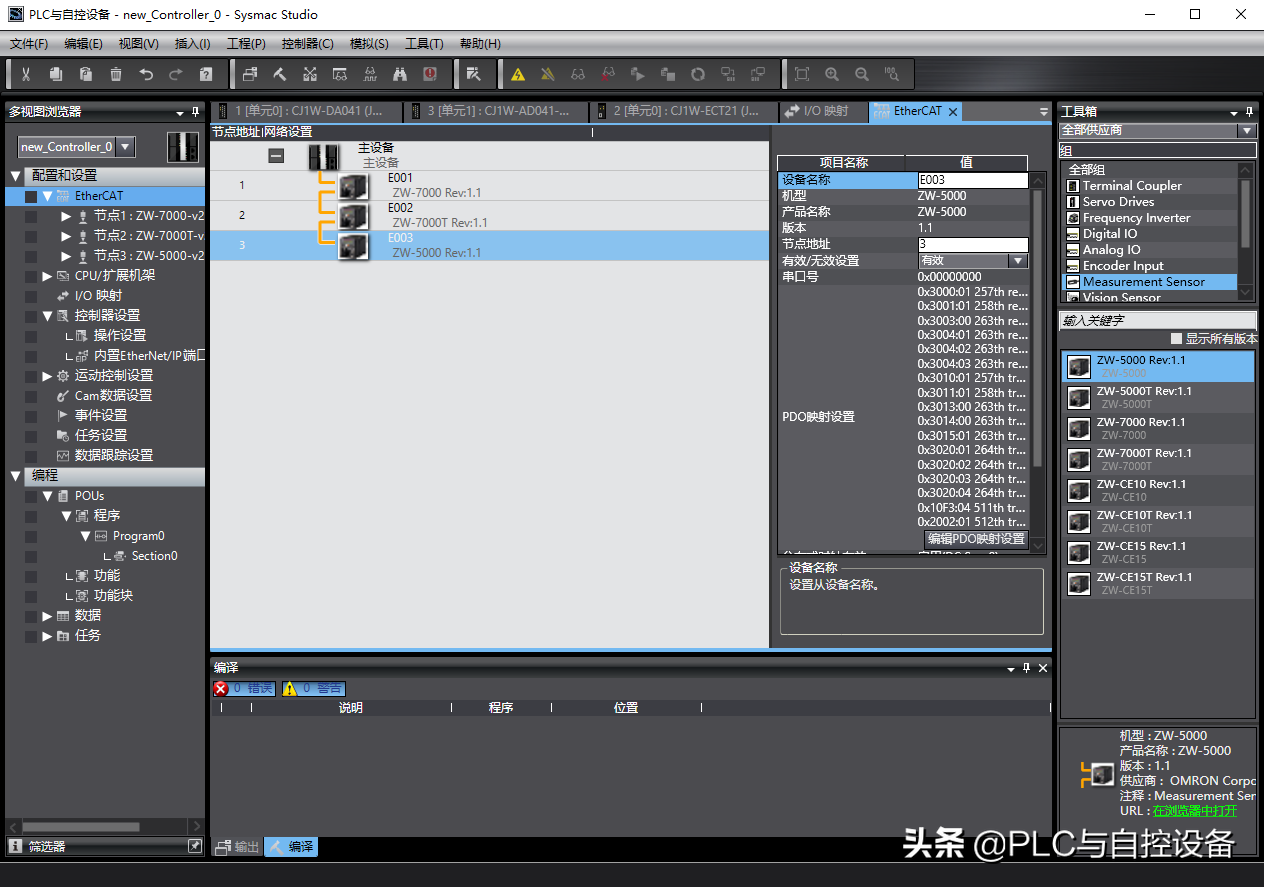

主设备就是NJ设备，做为主站设备，在右侧工具箱里找到相应模块，拖放或双击添加分站设备。这些模块分为：伺服驱动器模块、变频器模块、数字量I/O模块、模拟量I/O模块、旋转编码器输入模块、视觉传感器模块、分支器模块等。

2、EtherNet/IP网络配置

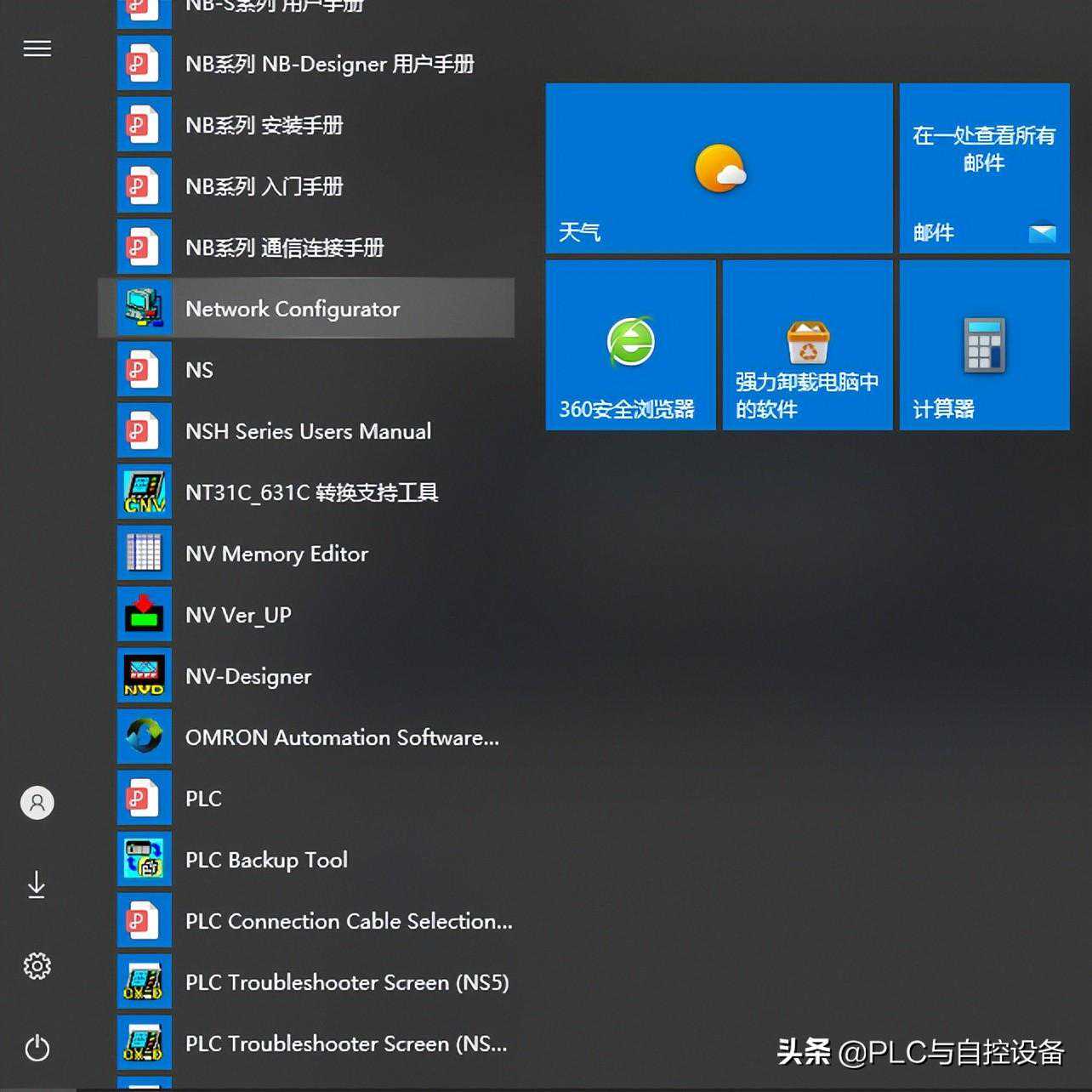

EtherNet/IP网络的配置可以通过Networkconfigurator软件进行设置。
