SINAMICS是西门子公司新一代的驱动产品，它正在逐步取代现有的MASTERDRIVES及SIMODRIVE系列的驱动系统。SINAMICSS120是集V/f控制、矢量控制和伺服控制于一体的多轴驱动系统，它采用的是模块化的设计方案，包括控制单元模块、整流回馈模块、电机模块、传感器模块和电机编码器等。各个模块之间通过高速驱动接口DRIVE-CLiQ相互连接。
本文简单介绍一下S120的控制单元CU320及复杂运动控制应用下的SIMOTIOND系统。
一、SINAMICSS120的核心控制单元CU320CU即ControlUnit，是S120的控制单元，CU320设计的目的是用于多轴控制系统的，最多可控制4个矢量轴或6个伺服轴或8个V/f轴，完成比较简单的工艺任务。
目前为止，共推出了两代控制单元，分别为一代产品CU320和二代产品CU320-2DP/PN。
1、CU320
如图1所示，为一代产品CU320的硬件结构。
CU320具有以下接口：
8路数字量输入
8路双向的数字量输入/输出
4个DRIVE-CLiQ接口，用于与其他组件通讯
用于接口扩展的可选插槽（TB30、CBP10、CBC10、CBE20等）
1个PROFIBUS接口，PROFIBUSDP的地址由拨码设定，位于盖子后面
4个"3色"状态LED灯，用于诊断设备状态
快速闪存CF卡，用于存储软件和参数设定
1个用于AOP30的RS232/PPI接口
2、CU320-2DP

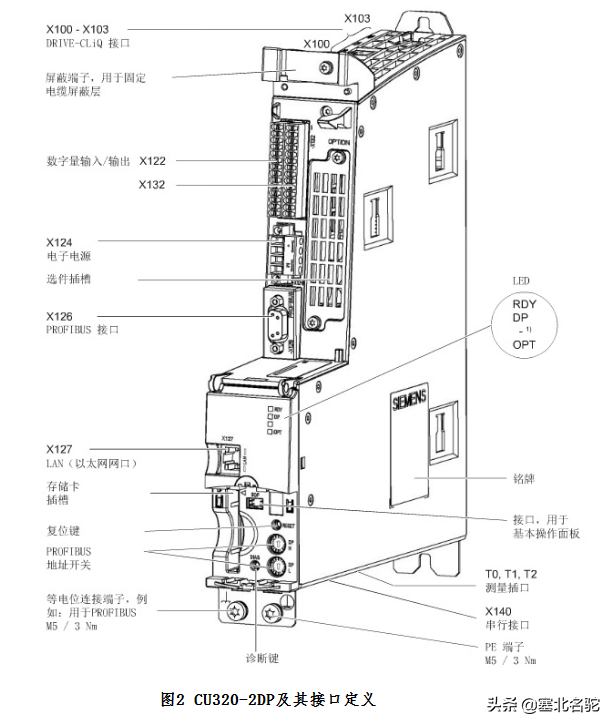

如图2所示，为CU320-2DP的接口定义图。它作为CU320的升级产品，接口定义上大同小异，它有一个以太网接口（-X127），但该接口不支持ProfiNet协议，它可用作PC机的调试接口。
3、CU320-2PN

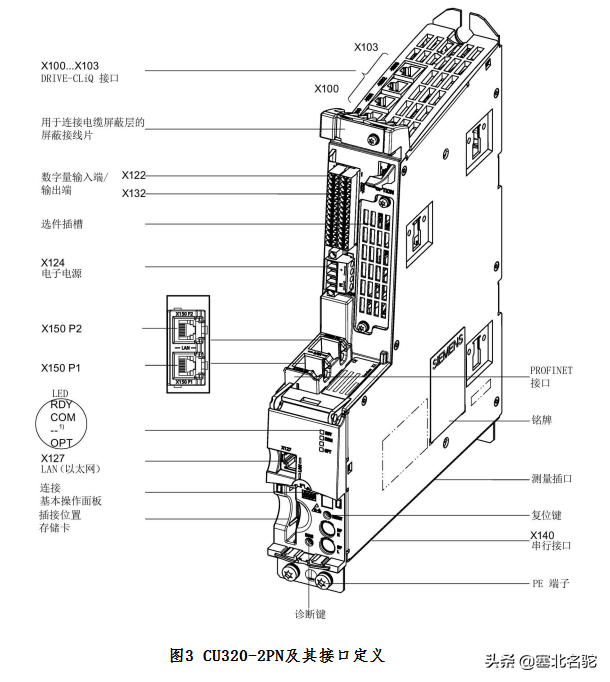

如图3所示，为CU320-2PN的接口定义图。顾名思义，PN即为ProfiNet。该板卡有两个ProfiNet接口。
二、复杂的运动控制任务SIMOTIOND435CU320最多控制4个矢量轴、6个伺服轴或8个V/f轴，一般应用于相对简单的控制任务中。当它面对一些复杂的运动控制任务时，会显得力不从心，此时，就需要功能更为强大的SIMOTIOND控制系统模块来代替CU320控制单元了。

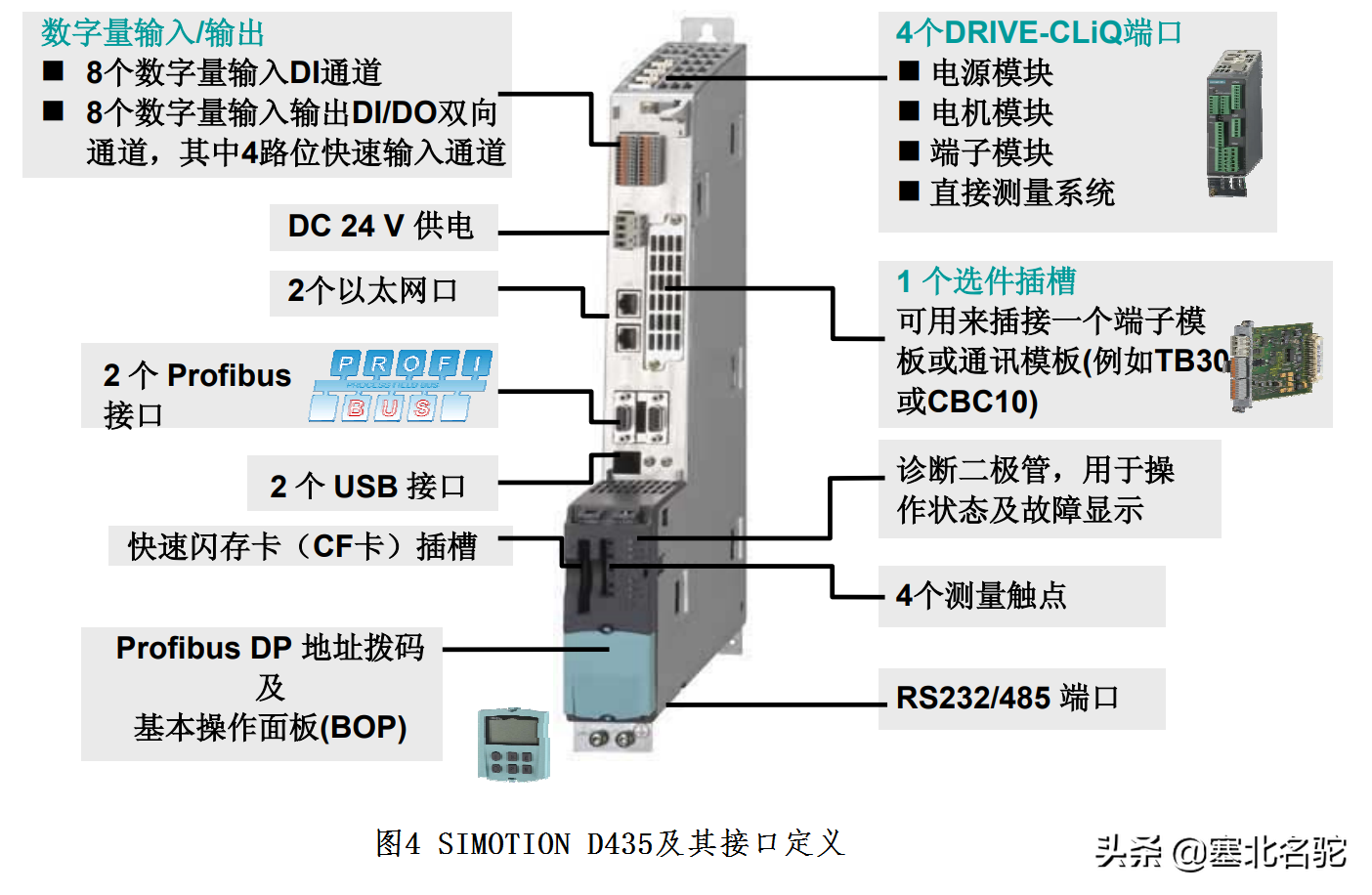

SIMOTIOND是基于SINAMICSS120的驱动系统，它有许多子产品，具有不同的性能，满足不同的应用环境。如图4所示，是SIMOTIOND435的接口定义图，它适用于中等规模的应用。它带有两个具有时钟同步的PROFIBUS接口以及两个以太网口。SIMOTIOND435也通过DRIVE-CLiQ接口与S120的其他模块进行数据交换，它可以外扩CU320，从而最多能控制64个轴。
