三菱Q系列PLC,一般有USB连接,自带以太网端口连接,以太网模块连接三种模式,今天就讲一下三种模式的连接流程
一、USB连接
USB连接需要安装USB驱动,一般安装GXWorks2软件后会自动安装驱动,但个别时候因为杀毒软件或者系统原因,可能安装不上,那么我们就要手动安装驱动到计算机。具体安装方法大家可以自行查找一下。
不同CPU的USB接口也不尽相同,有的是方口USB,学名叫TYPE-B,还有一种梯形USB口的,学名叫Mini-B,比方口的要小上一点

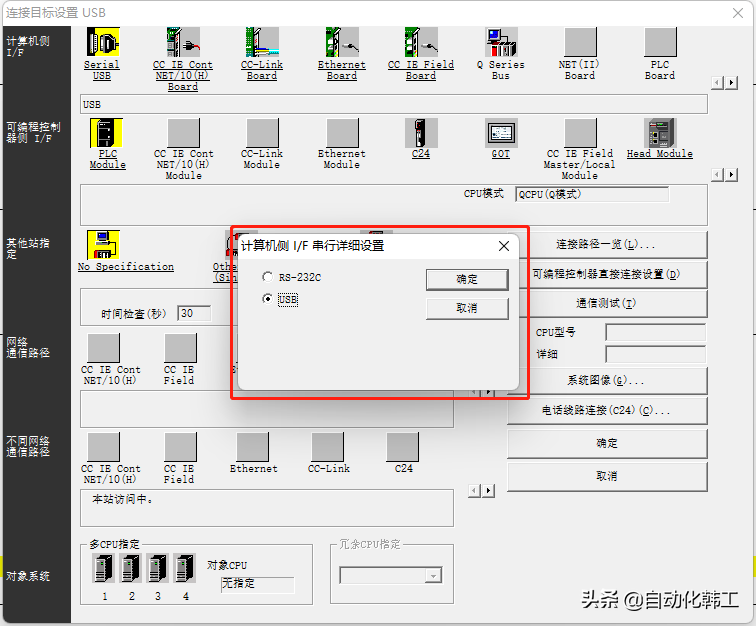

如果用USB连接,直接设置为USB连接就可以,不需要向FX3U那样还要选择COM口,直接选择USB就行。

二、CPU自带以太网口连接

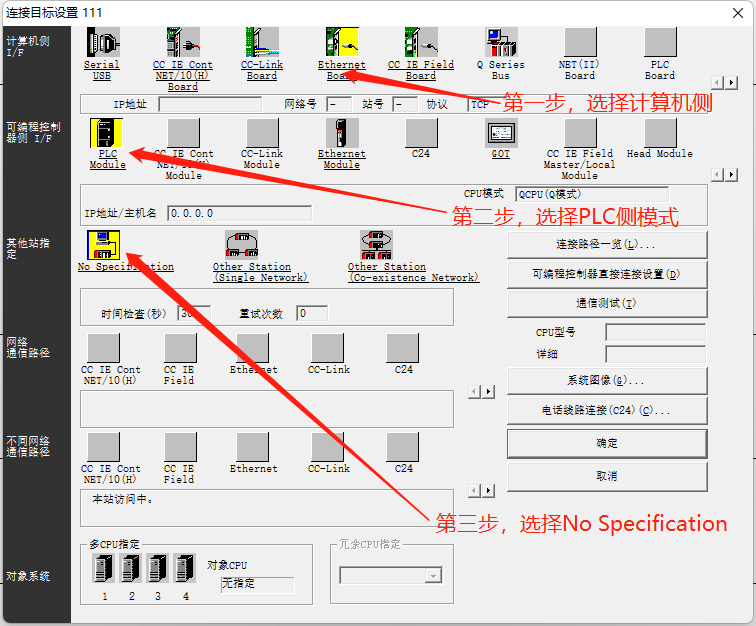

首先用CPU自带以太网端口进行连接,依次选择计算机侧-可编程控制器侧-其它站这三个选项
其中计算侧指的是我们电脑的连接方式,选择EthernetBoard,一般指的是计算机的网卡

可编程控制器侧,选择PLCModule,指的是CPU组件本体

其它选择,选择NoSpecification,指的是访问本站,也就是CPU本身

然后,再次双击PLCModule这个按钮,进入PLC侧设置

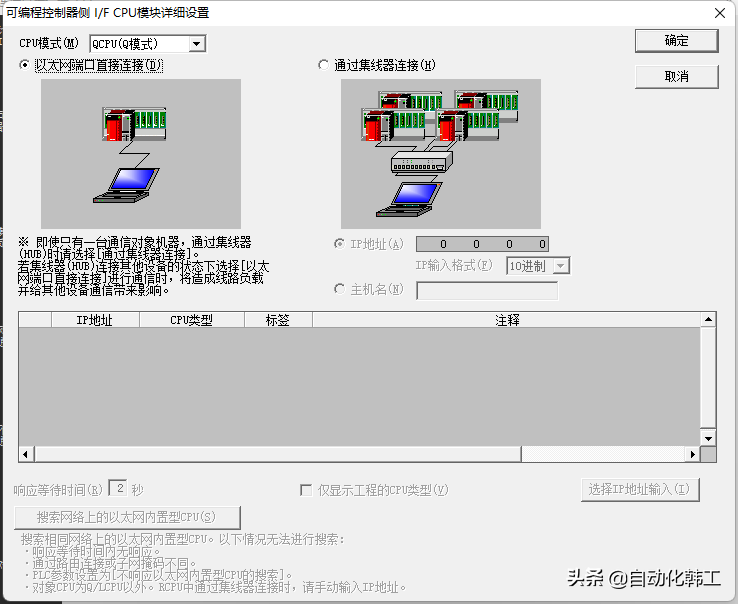

这里又分两种情况,一种是电脑直接插网线到CPU上,这种不需要设置IP地址,就可以连接

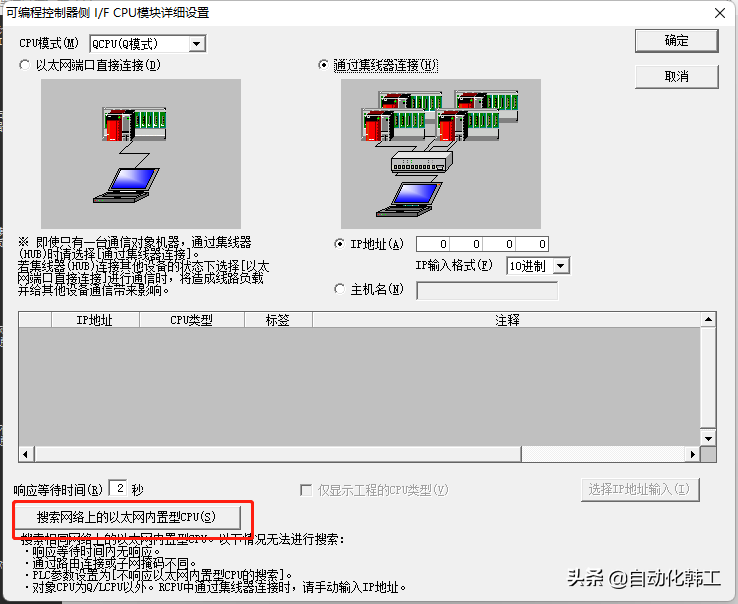

另一种是通过集线器,也就是交换机进行连接,这里需要设置IP地址,要和CPU内置以太网口的IP一致,这里可以通过搜索网络上的以太网内置型PLC进行查找,会显示出IP地址

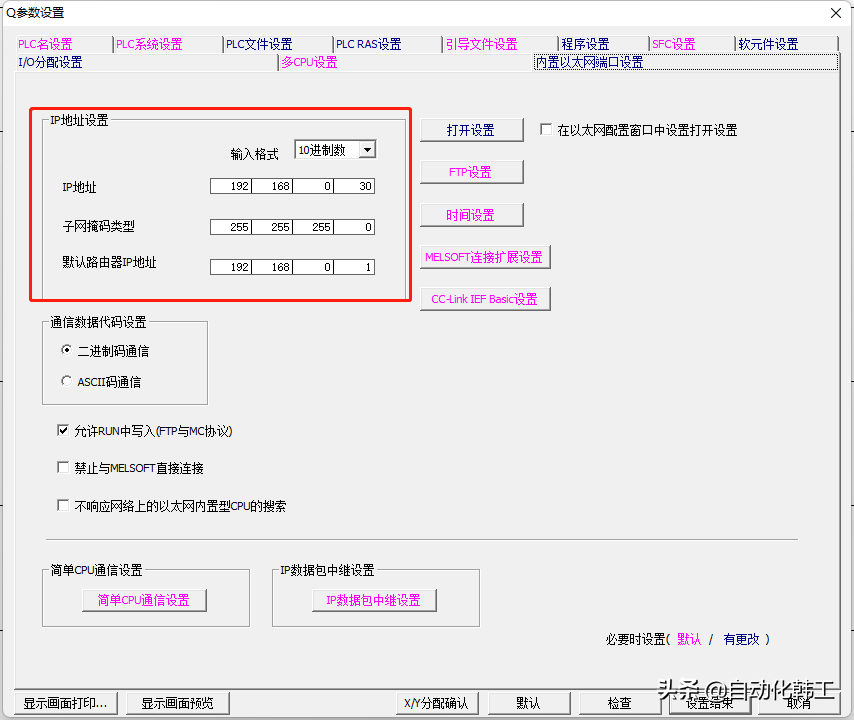

以太网IP地PLC参数中进行设置

三、通过以太网模块进行通讯

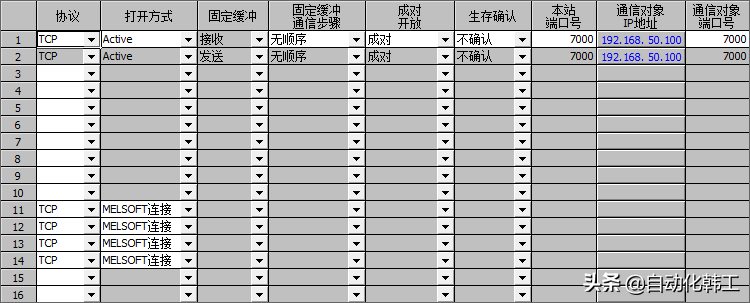

三菱的以太网模块是与第三方以太网设备通讯的,通过交换机,可以与很多设备一起通讯,当然也可以和GXWorks2通讯。



参数保存后,通过USB连接或者内置以太网模块连接下载到PLC中,后面才可以用以太网连接方式。

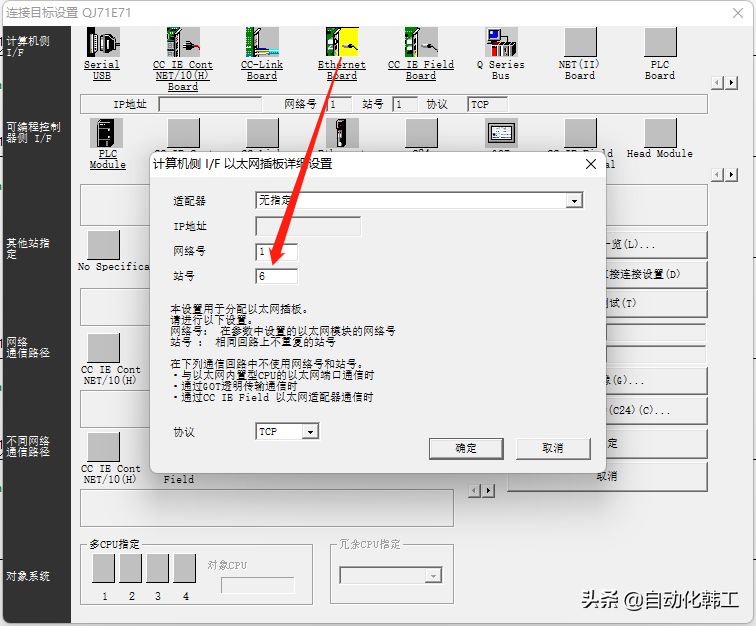

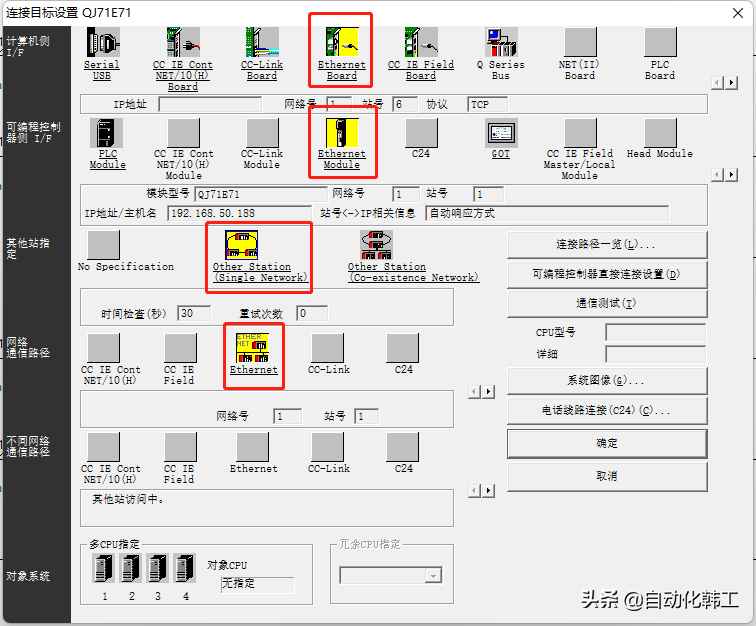

新建连接方式QJ71E71,双击进入

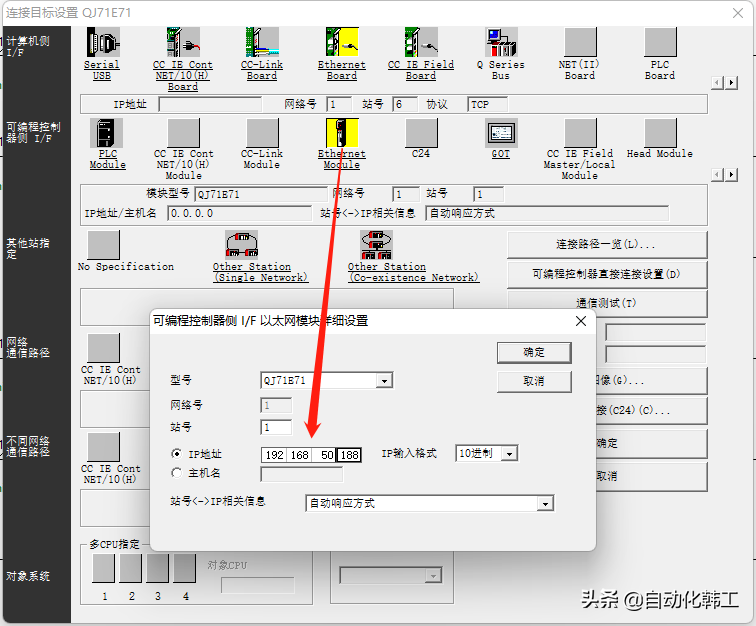

可编程控制器侧,选择EthernetModule,设置站号、IP地址,这里的站号要与以太网模块的站号一致。

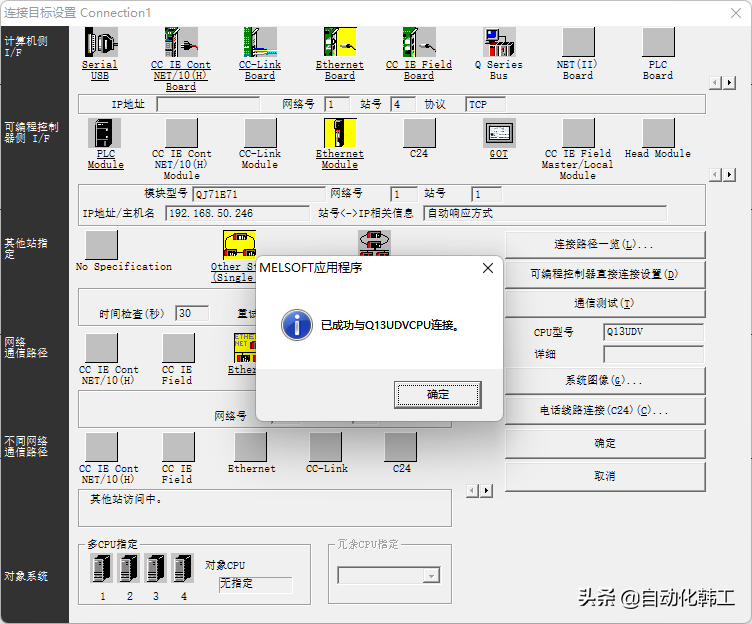

最后把连接通道设置为默认,以后GXWorks2将以此为默认连接方式与PLC进行通讯
