晶振一般叫做晶体谐振器，是一种机电器件，是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。这种晶体有一个很重要的特性，如果给他通电，他就会产生机械振荡，反之，如果给他机械力，他又会产生电，这种特性叫机电效应。他们有一个很重要的特点，其振荡频率与他们的形状，材料，切割方向等密切相关。由于石英晶体化学性能非常稳定，热膨胀系数非常小，其振荡频率也非常稳定，由于控制几何尺寸可以做到很精密，因此，其谐振频率也很准确。根据石英晶体的机电效应，我们可以把它等效为一个电磁振荡回路，即谐振回路。他们的机电效应是机-电-机-电。的不断转换，由电感和电容组成的谐振回路是电场-磁场的不断转换。在电路中的应用实际上是把它当作一个高Q值的电磁谐振回路。由于石英晶体的损耗非常小，即Q值非常高，做振荡器用时，可以产生非常稳定的振荡，作滤波器用，可以获得非常稳定和陡削的带通或带阻曲线。
晶振是石英振荡器的简称，英文名为Crystal，它是时钟电路中最重要的部件，它的作用是向显卡、网卡、主板等配件的各部分提供基准频率，它就像个标尺，工作频率不稳定会造成相关设备工作频率不稳定，自然容易出现问题。由于制造工艺不断提高，现在晶振的频率偏差、温度稳定性、老化率、密封性等重要技术指标都很好，已不容易出现故障，但在选用时仍可留意一下晶振的质量。晶振在应用具体起到什么作用微控制器的时钟源可以分为两类：基于机械谐振器件的时钟源，如晶振、陶瓷谐振槽路；RC（电阻、电容）振荡器。一种是皮尔斯振荡器配置，适用于晶振和陶瓷谐振槽路。另一种为简单的分立RC振荡器。基于晶振与陶瓷谐振槽路的振荡器通常能提供非常高的初始精度和较低的温度系数。RC振荡器能够快速启动，成本也比较低，但通常在整个温度和工作电源电压范围内精度较差，会在标称输出频率的5%至50%范围内变化。但其性能受环境条件和电路元件选择的影响。需认真对待振荡器电路的元件选择和线路板布局。
在使用时，陶瓷谐振槽路和相应的负载电容必须根据特定的逻辑系列进行优化。具有高Q值的晶振对放大器的选择并不敏感，但在过驱动时很容易产生频率漂移（甚至可能损坏）。影响振荡器工作的环境因素有：电磁干扰（EMI）、机械震动与冲击、湿度和温度。这些因素会增大输出频率的变化，增加不稳定性，并且在有些情况下，还会造成振荡器停振。上述大部分问题都可以通过使用振荡器模块避免。这些模块自带振荡器、提供低阻方波输出，并且能够在一定条件下保证运行。最常用的两种类型是晶振模块和集成RC振荡器（硅振荡器）。晶振模块提供与分立晶振相同的精度。
晶振是控制CPU的时钟频率的，也就是产生高低电平的周期（产生一个高电平，和一个低电平为一个周期，）一般说来次频率越高，电脑在单位时间里处理的速度越快晶振本身并不产生振荡，但它会以一个固定的频率与外电路发生谐振，前提是外电路的振荡频率必须与晶振的固有振荡频率相一致，起码也要非常接近，否则电路将停振。关于测试，一般业余情况下用万用表测有电阻（指表针动）则已损坏（振荡频率很低的表针也会略摆，但马上归零），表针不动（电阻无穷大），有可能好，有可能引线开路。
晶振型号大全
有源晶振引脚
有源晶振型号纵多，而且每一种型号的引脚定义都有所不同，接法也不同，下面介绍一下有源晶振引脚识别：有点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。
有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。
有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。有源晶振是由石英晶体组成的，石英晶片之所以能当为振荡器使用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形；在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。当外加交变电压的频率与晶片的固有频率（由晶片的尺寸和形状决定）相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。

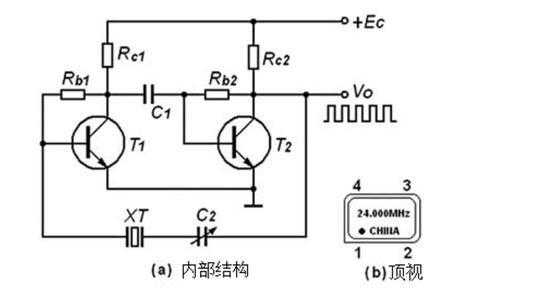

压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。图3是一个串联型振荡器，晶体管T1和T2构成的两级放大器，石英晶体XT与电容C2构成LC电路。在这个电路中，石英晶体相当于一个电感，C2为可变电容器，调节其容量即可使电路进入谐振状态。该振荡器供电电压为5V，输出波形为方波。
有源晶振与无源晶振
晶振分为无源晶振和有源晶振两种类型。无源晶振与有源晶振的英文名称不同，无源晶振为crystal（晶体），有2个引脚，体积小，需借助于时钟电路才能产生振荡信号；有源晶振叫做oscillator（振荡器）。有4只引脚，体积较大。
方形有源晶振引脚分布：
1、正方的，使用DIP-8封装，打点的是1脚。1-NC；4-GND；5-Output；8-VCC
2、长方的，使用DIP-14封装，打点的是1脚。1-NC；7-GND；8-Output；14-VCC
说明：
1、电源有两种，一种是TTL，只能用5V，一种是HC的，可以3.3V/5V
2、边沿有一个是尖角，三个圆角，尖角的是一脚，和打点一致。
3、石英晶体封装类型：49/U，49/T，UM-5，49/S，尺寸：5X7mm，6，5，4
贴片晶振（OSC）尺寸：SMD（3.2TImes;5，6，5X7，3.2TImes;5，6，5X7）。
全尺寸、半尺寸晶振：49/U、49/T、49/S、49/SMD、50/U/0/T、UM-1、UM-5.
圆柱形晶振尺寸：1.5ⅹ5、2ⅹ6、3ⅹ8、3ⅹ9、3ⅹ10。
常用晶振型号
工作温度为-40-+85度
石英振荡器系列：全尺寸、半尺寸钟振、（5*7、6*3.5、5*3.2、4*2.5）石英晶振系列：HC--49/U、HC-49/S、HC--49/SMD、50U、UM-1、UM-5
音叉晶体系列：JU/AT2*6、3*8、3*9
贴片系列：TCXO、VCXOSMD（5*7、6*3.5、5*3.2、4*2.5）陶瓷系列：ZTA、ZTT、ZTBCRB455、10.7M
常用频率：
32.768KHz
100KHz
200KHz
340KHz
400KHz
455KHz
600KHz
1.8432MHz
2MHz
2.68MHz
3MHz
3.2MHz
3.575611MHz
3.579MHz
3.579545MHz
3.64MHz
3.6864MHz
4MHz
4.140MHz
4.032MHz
4.09MHz
4.096MHz
4.194MHz
4.195MHz
4.1952MHz
4.25MHz
4.332MHz
4.433MHz
4.433619MHz
4.49923MHz
4.5MHz
4.91MHz
4.915MHz
5MHz
5.927MHz
6MHz
6.431091MHz
6.772MHz
7MHz
7.2MHz
7.3728MHz
7.6MHz
7.732MHz
7.9296875MHz
8.192MHz
8.38MHz
9.216MHz
9.6MHz
9.8MHz
9.83MHz
9.8304MHz
10MHz
10.01MHz
10.238MHz
10.240MHz
10.245MHz
10.25MHz
10.7MHz
10.8MHz
11.013MHz
11.0592MHz
11.15MHz
11.288MHz
11.5MHz
12MHz
12.288MHz
12.5MHz
12.6MHz
12.8MHz
13MHz
13.25MHz
13.5MHz
13.56MHz
14MHz
14.31818MHz
14.74MHz
14.745MHz
14.7456MHz
15.36MHz
15.4MHz
15.5MHz
16MHz
16.367667MHz
16.368MHz
16.384MHz
16.8MHz
16.9344MHz
17.28MHz
17.734MHz
17.734475MHz
18.432MHz
19.2MHz
19.3125MHz
19.44MHz
19.68MHz
19.6608MHz
19.8MHz
20MHz
20.25MHz
20.945MHz
21.24MHz
21.245MHz
21.4MHz
21.47727MHz
21.504MHz
22.1184MHz
23.040MHz
24MHz
24.0014MHz
24.431MHz
24.5535MHz
24.576MHz
24.6MHz
25MHz
26MHz
26.05MHz
26.8MHz
26.975MHz
27MHz
27.145MHz
27.7MHz
28MHz
28.8MHz
28.224MHz
28.63MHz
29.4912MHz
29.5MHz
30MHz
31.5MHz
32MHz
32.1MHz
32.256MHz
33MHz
33.333MHz
33.86MHz
33.868MHz
33.8688MHz
35.4689MHz
36.860MHz
37MHz
38.4MHz
38.85MHz
39.168MHz
40MHz
40.32MHz
42.105MHz
42.496MHz
44MHz
44.545MHz
45MHz
45.1MHz
48MHz
49MHz
50MHz
54MHz
56MHz
56.448MHz
60MHz
61.5MHz
65MHz
66.66MHz
67.750MHz
70MHz
70.5MHz
73.720MHz
75MHz
76.8MHz
85.38MHz
90MHz
96MHz
100MHz
106.95MHz
110.52MHz
112.32MHz
125MHz
128.45MHz
130MHz
150MHz
153.6MHz
225MHz
243.5MHz
280MHz
307.2MHz
310MHz
311.06MHz
315MHz
360MHz
433.92MHz
446MHz
465MHz
704MHz
842.5MHz
881.5MHz
897MHz
897.5MHz
898MHz
903.5MHz
926.5MHz
942.5MHz
947.5MHz
1016MHz
1323MHz
1441MHz
1489MHz
1575.45MHz
1747MHz
1747.5MHz
1750MHz
1842MHz
1842.5MHz
1847MHz
1880MHz
1960MHz
1964MHz
