这几日维修到几台日立SJ300变频器，感觉和三菱的机器有异曲同工之处，经常会报故障，查阅说明书也说的很含糊，门陈列通迅故障，让人摸不到头脑，而且还分，说明书上也没对这个有详细的介绍，或许日立内部的维修手册上应该有介绍。
我对此机稍微研究了下，下面分享下我对此机的单板屏蔽方法。
拆掉模块后运行屏蔽方法：1，将模块引脚孔10与N相短接
2，将模块引脚孔151719与N短接
3，将光耦PCU2PCV2PCW2初级短接

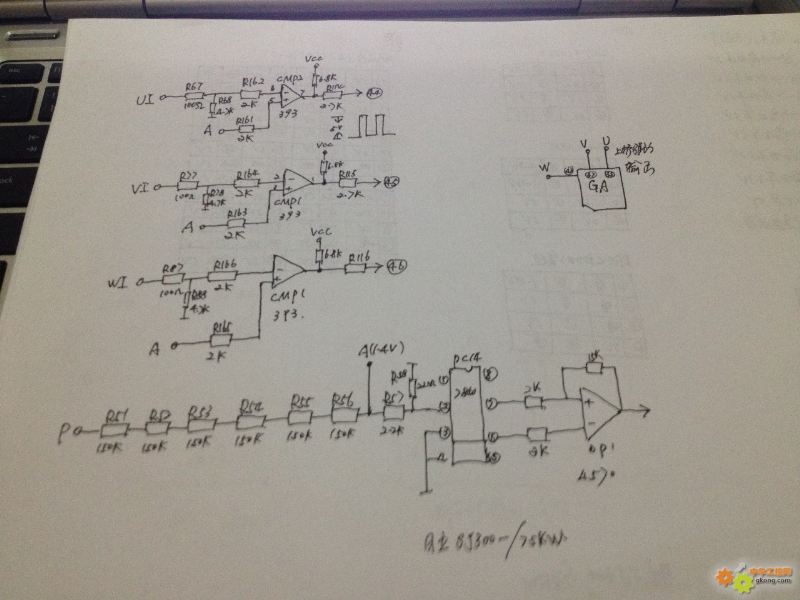

4，将GA芯片上的上桥驱动信号输出与各点相连
35脚与CMP27脚相连U
37脚与CMP11脚相连V
40脚与CMP17脚相连W

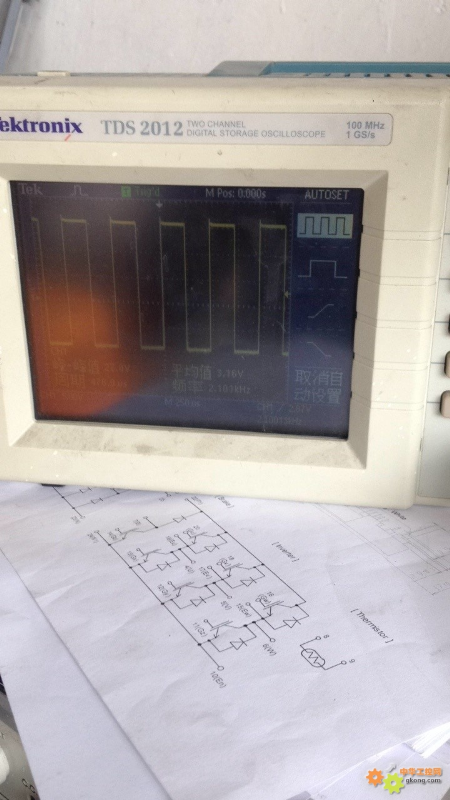

屏蔽后上电就可以运行了，下桥驱动波形见下图

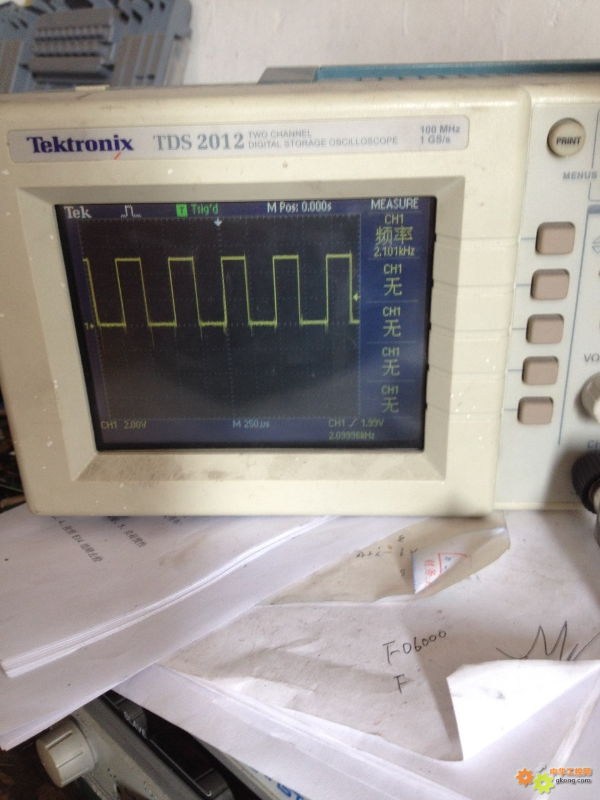

CMP1CMP2输出脚波形见下图：
此机上桥波形有点畸变，可能是由于芯片内部的死区补偿电路的缘故（三肯06机也这样），但是波形一致。
本机驱动触发端静态电压为上桥-10.18V下桥为-9.25V
故障维修实例1
上电运行试机正常，输出也正常，但是接上电机后运行报，既然变频器空载正常，带电机就不行了，难道是电流检测部分坏了，马上把互感器输出脚对地短路，带电机还是故障依旧，拆掉模块屏蔽后运行，波形一切正常，难道光耦老化了，索性把6个PC929全部更换，故障还是涛声依旧，没办法，代换一块GA芯片（CT014514-1)后运行，带电机正常。
故障维修实例2：
运行报
拆到模块，屏蔽掉检测信号后运行测试，发现下桥W相没有驱动波形，更换光耦PC929后正常。
故障维修实例3：
上电正常，运行报
查阅E9说明书，原因为欠压，测量P端电压为530V，查看母线检测电压正常，用万用表先测母线电压，然后马上运行，发现电压迅速下降，随即报，这现象很像主滤波电容不良，马上测量4个主滤波电容，发现有2个容量严重下降，更换此电容，故障排除。
此机看母线电压方法:将参数C091设置成1
D101：输出频率
D102:直流母线电压

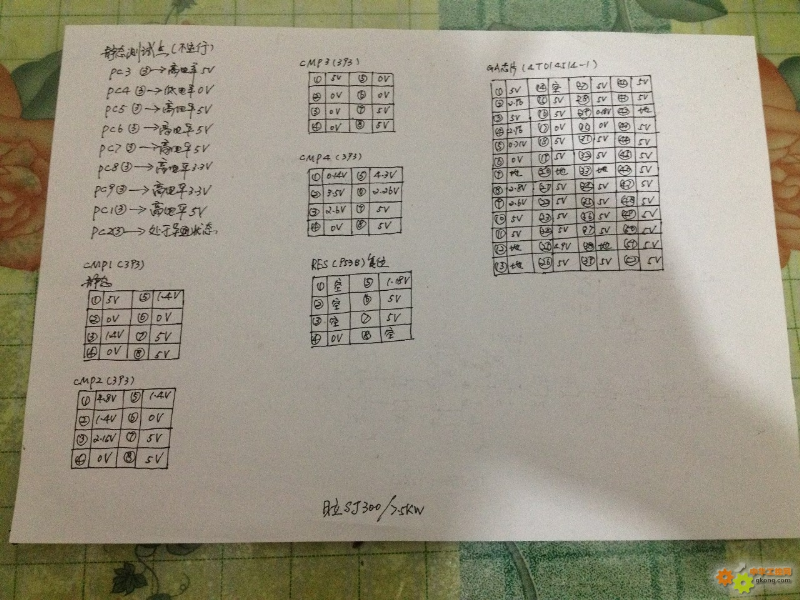

最后附上本机几个比较重要的检测电压点，供参考：
