本文分享一篇S1500的图文调试文章，以此纪念下干得多挣得少的工控人的辛苦路程，希望大家都能有个好的回报。
西门子博途S1500是西门子公司的最新PLC，也是西门子未来发展的主要方向，因此学好它对于日后的工控有重要的意义。基于公司最近及其以后的项目都将采用西门子1500系列PLC，也是基于想真正体验一下西门子的新产品、新思路，我潜心学习S1500并把握机会到现场调试。

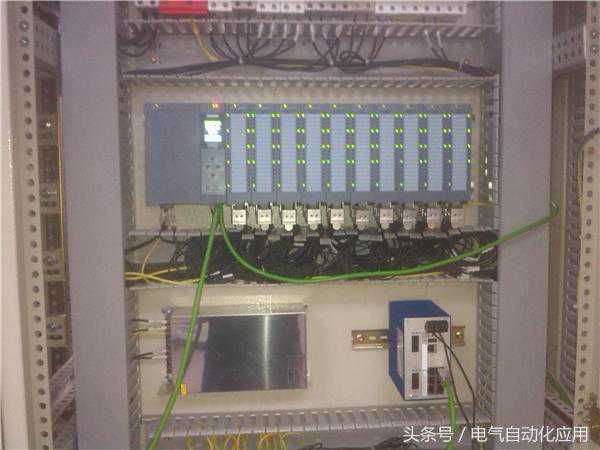

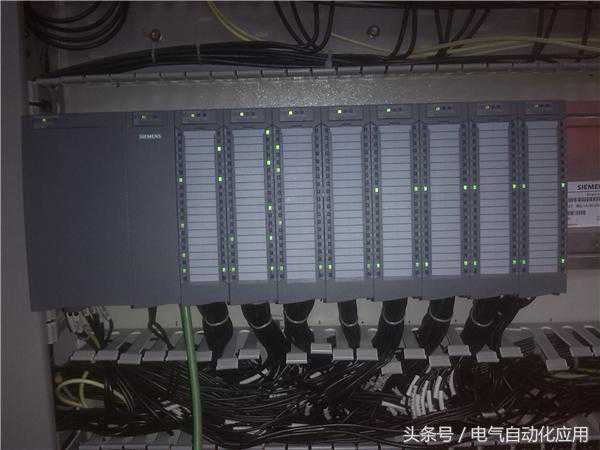

上图为S7-1500输入输出模块，相比300而言，S1500选型较为简单，没有S7-300那么多型号。

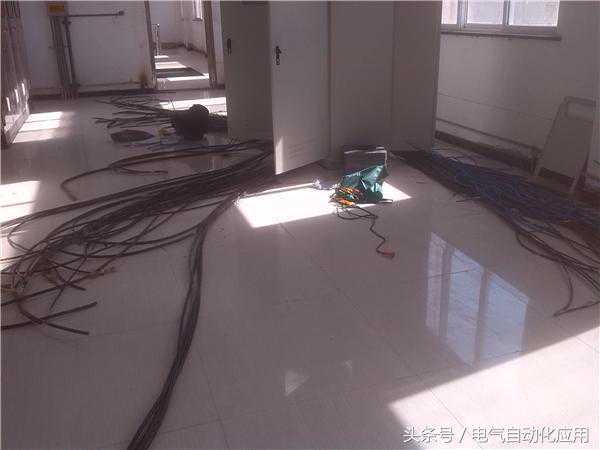

好吧，看起来乱糟糟的，做工控的都知道，西门子的供货周期很长，有时项目不等人，只能先把设备运到现场，能干多少干多少，等到PLC及其模块到现场后，再安装接线并调试。
S1500和S7-300一样，属于大型PLC，应用的现场设备较分散，点数相对比较多，电缆也多，作工控的不容易，尤其是小公司，一个人得干5个人干的活，而且只能拿一个人的工资，真心累。现场敷设电缆、安装设备、设计图纸、组装电柜、调试PLC，基本样样都得干，更为甚者；小老板为省钱居然连施工的工作都交给了调试人员，有时还得挖地沟，哎，说多了都是，做工控属实不易；有时真心觉得入错了行业。

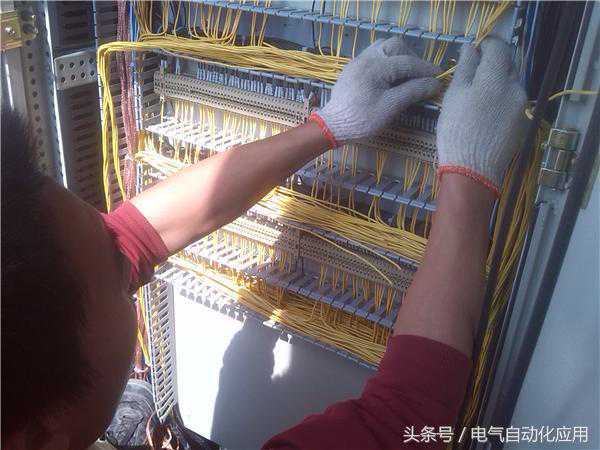

接线中的同事，辛辛苦苦的工控人工资并不高！

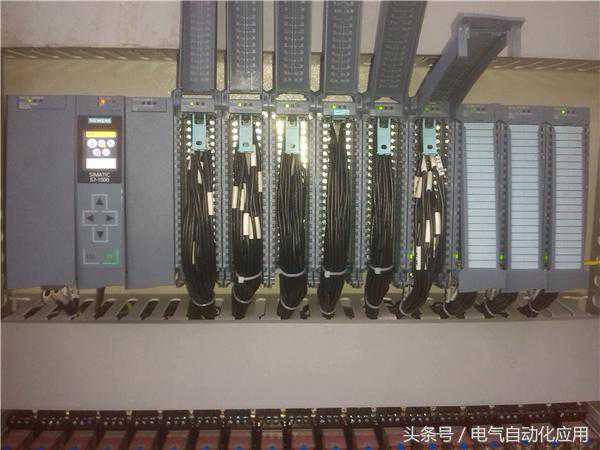

初次上电，绿色LED灯会闪，在没组态硬件之前都会一直闪。PLC的显示屏看起来还是很不错滴。

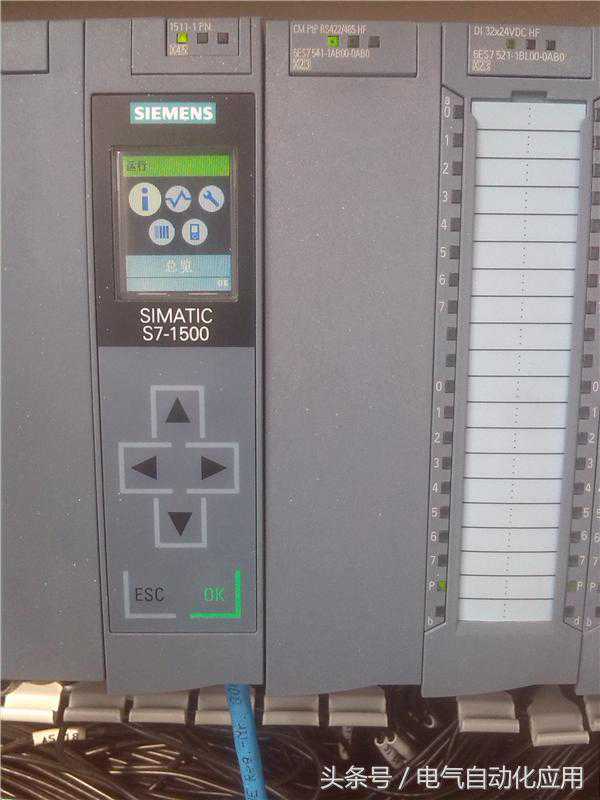

给个近照，是英文界面的，不过这个可以更改为中文，分两种方法，第一，通过博途中的硬件组态，在PLC参数中修改为中文。第二，可以在显示面板上选择，修改为中文。
好吧，晒下调试中的电脑，博途软件很吃内存啊！
再来个近照吧，这个确实挺好的，通过屏幕可以显示本地模块都有哪些。
中文界面

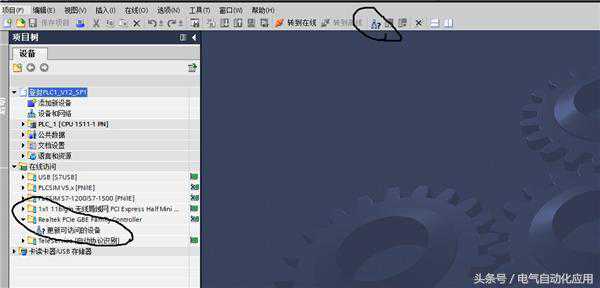

程序下载进去后，绿色LED灯不闪，变为常亮。至于PC怎么连接到PLC，大家下载个博途熟悉下，很简单的，初次连接查看下图。

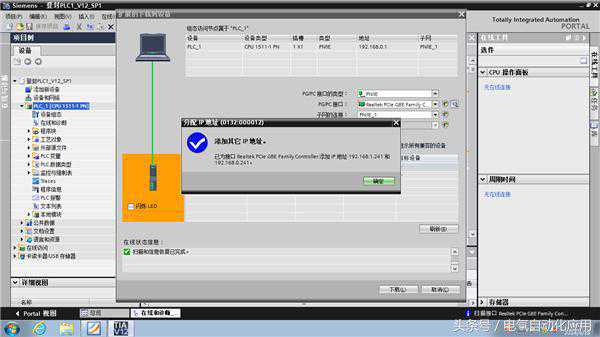

如图为给电脑分配的IP，工程师们不用在修改本地电脑IP了，可以同时连接外网和PLC，博途系列确实很人性化！

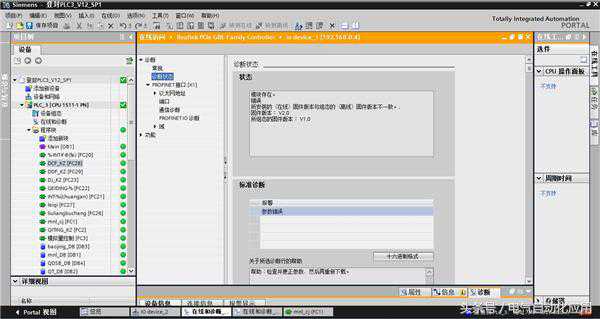

上图为扩展机架，此项目只有3槽位是PM电源，但实际子机架组态时不能组态系统电源PM，要不硬件组态根本不能下载进去，会一种报错并终止的。第二，模块固件版本不一致，硬件中2个155-5模块一个为版本，一个为版本，后来我从官网上下载了版本固件，全部更新为的，硬件便不再报错。
好了，一切准备就绪，进入调试阶段。
调试感悟：博途软件使用起来真的很方便，我在使用中总结的优点如下：第一，变量和DB等的建立和EXCEL完全兼容，全部支持中文，和300比起来减少了太多的工作量，绝对提高工作效率。第二，DB块为按符号寻址，修改一个变量，软件中和上位机中全部自动更换。第三，编程支持只能拖拽，这点简直绝了，实在是方便。第四，可以同时打开若干个块，同时监视多个块，想想还有点小激动呢。比300调试起来方便太多。第五，交叉引用，一个变量在整个程序中的哪里出现，均可在交叉引用中找到，这点对于调试中遇到的程序问题，处理起来简直，美极了。第六，监控表和强制表，这个大家都懂，用起来绝对方便。
