使用外部存储介质备份/恢复
通过此功能可将HMI设备闪存中的操作系统、应用程序和数据备份在外部存储媒介上。
建议使用SIMATICHMIMemorycard或工业级U盘作为存储媒介。
1.使用外部存储介质备份项目
1.通过“ServiceCommissioning”图标打开“ServiceCommissioning”对话框。


HMI设备未连接或连接了错误存储媒介时,显示消息“0devicesfound”。插入或更换存储媒介。

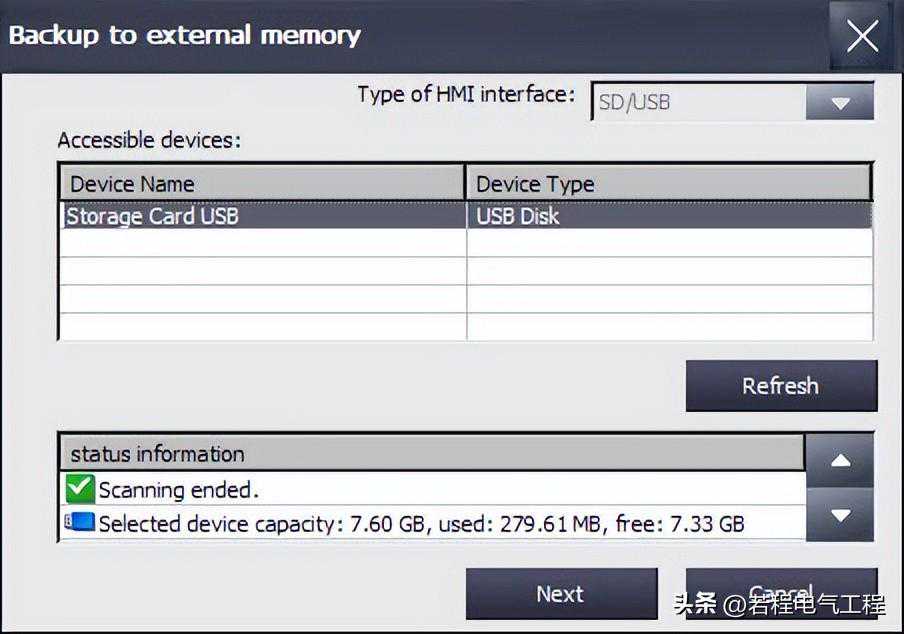

4.在“Accessibledevices”列表中选择存储媒介。

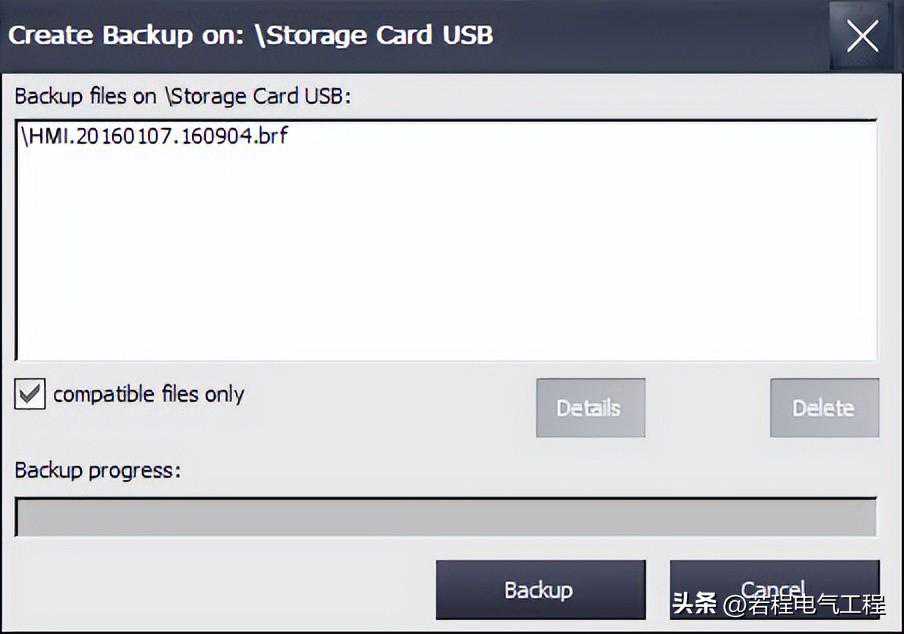

6.如果只想备份兼容的文件,请激活“compatiblefilesonly”复选框。
–复选框禁用:列表中显示所有备份文件。用户可看到存储媒介上所备份文件的概览。
–复选框激活:列表仅显示与当前设备兼容的备份文件。
显示以下对话框:

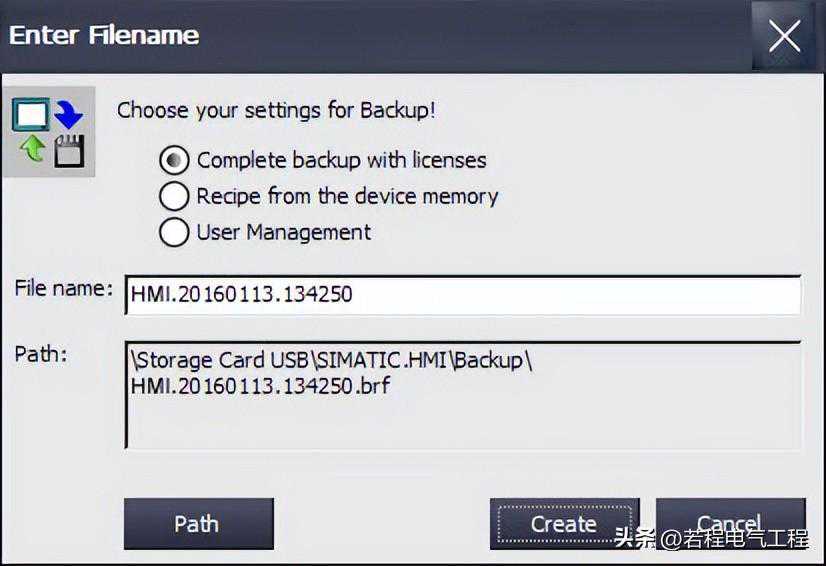

9.必要时更改“Filename”栏中的文件名。
11.确认消息。对话框关闭。
12.关闭“ServiceCommissioning”对话框。
HMI设备数据成功备份到存储媒介上。
2.使用外部存储介质恢复项目
通过此功能可以在HMI设备上恢复已保存在外部USB存储媒介上的数据。

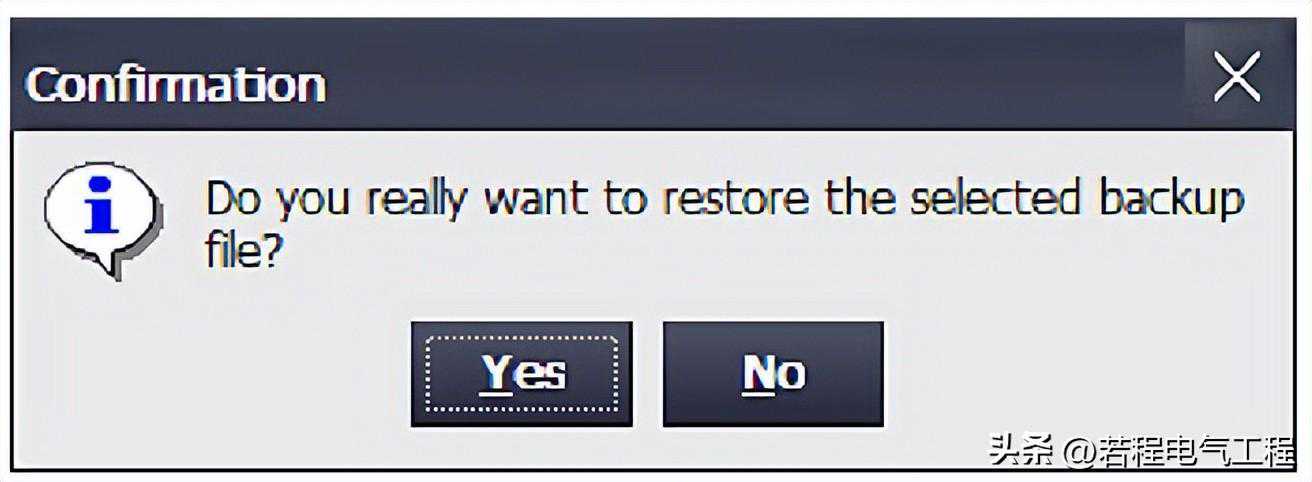

恢复数据时会在询问后删除HMI设备的闪存。然后开始传输保存在存储媒介上的数据。
注意:
进行恢复时将删除HMI设备上现有的数据,包括项目和HMI设备密码。许可证密钥将在询问后删除。
恢复前请备份数据。
1.通过“ServiceCommissioning”图标打开“ServiceCommissioning”对话框。

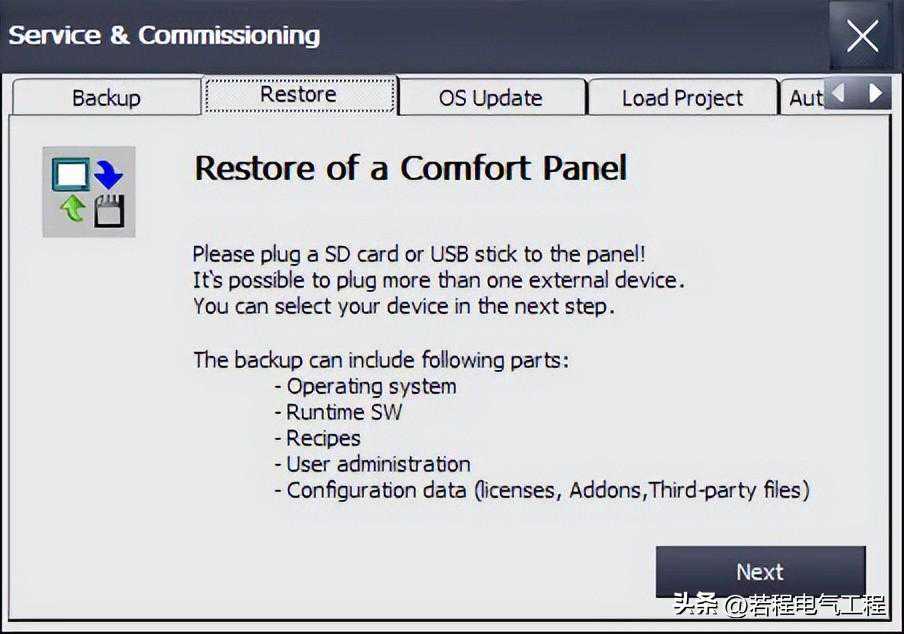

2.切换到“Restore”选项卡。


HMI设备未连接或连接了错误存储媒介时,显示消息“0devicesfound”。插入或更换存储媒介。
5.在“Accesibledevices:”组中选择包含所需备份数据的存储媒介。

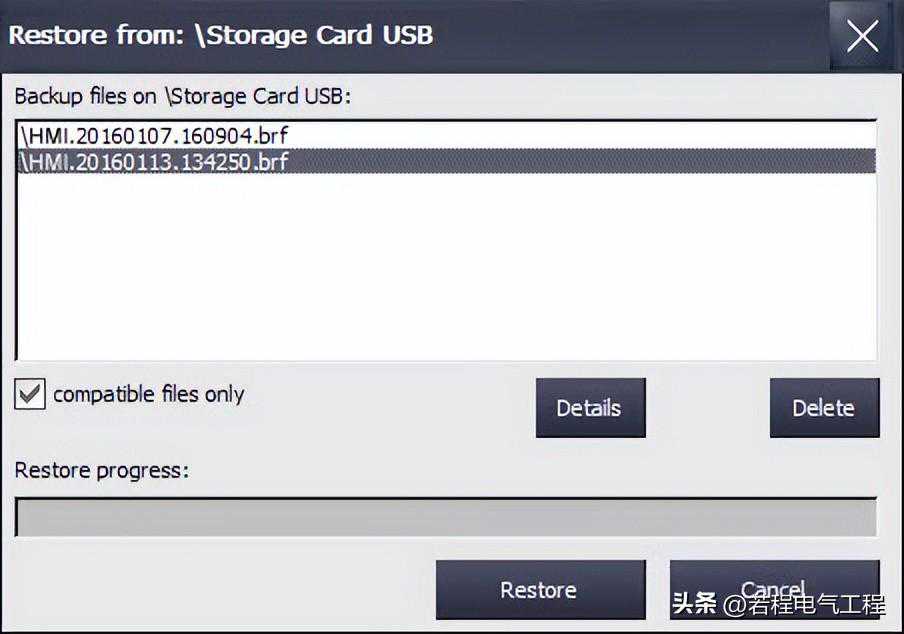

7.在“Backupfileson”组中选择所需的备份文件。
–“Supported”:与备份文件兼容的HMI设备的型号
–“Imageversion”:与备份文件兼容的HMI设备映像的版本
–“Imagesize”:备份文件的大小
–“Creation”:备份文件的生成日期

12.根据需要决定是否移除存储媒介。
数据已恢复到HMI设备上。
