本文介绍了GRMOPCH-Q实现力控组态软件发短信的方法!
原有的力控厂务监控系统中,当有警报出现时由值班人员查看并通知相关人员处理。有时当有重要警报出现时,可能由于值班人员疏忽而延迟了处理时间从而对生产或安全造成影响。

GRMOPCH-Q是一个短信发送与管理软件,可以从OPCServer读取数据,比如从Intouch,Wincc,Ifix,组态王,力控等,读取数据并按照客户的要求处理,再发送到报警短信指定手机上。

基本原理:

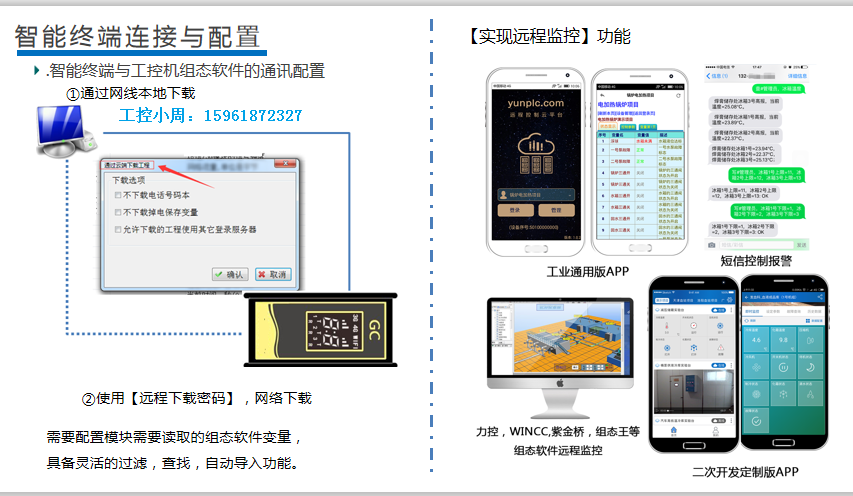

.巨控GRMOPCH-Q报警器通过以太网和电脑连接,在运行系统的系统配置中要设置和电脑连接的串口号。
电脑上的组态软件作为OPCServer(市面上主流组态软件如组态王WINCC,INTOUCH,IFIX,RSview32均可做为OPCServer,且无需额外配置)

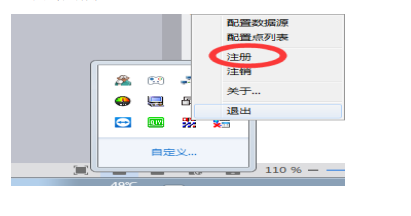

1:力控配置如下(配置完成后运行)

2:配置点表列表

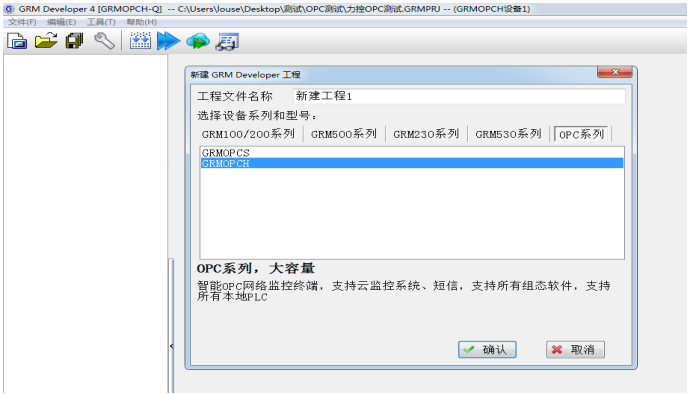

4:GRM新建工程,如下图(以以GRMOPCH-Q为例)

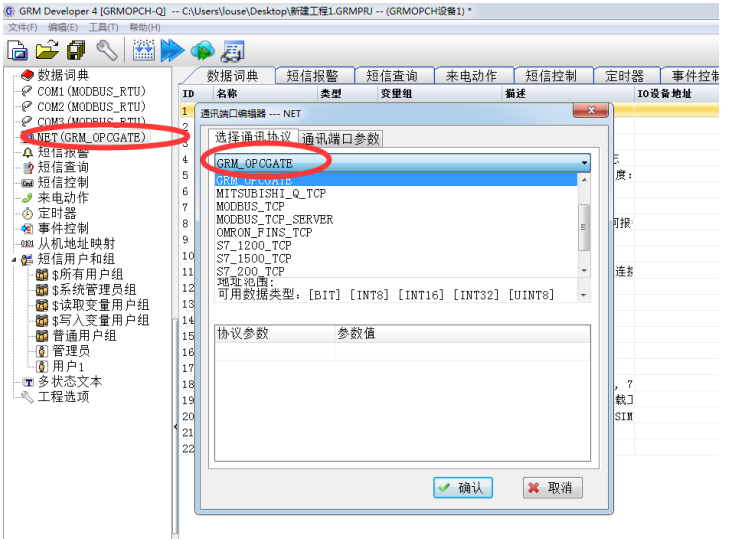

5:选择协议GRMOPCGATE协议

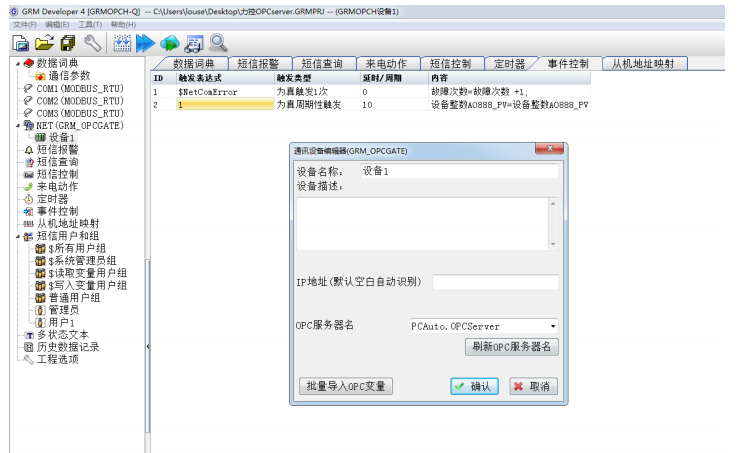

6:新建设备,IP默认空白自动查找(模块LAN口的IP必须跟电脑IP在同一网段),选择OPC服务器PcAUTOserver
(力控OPCSERVER)

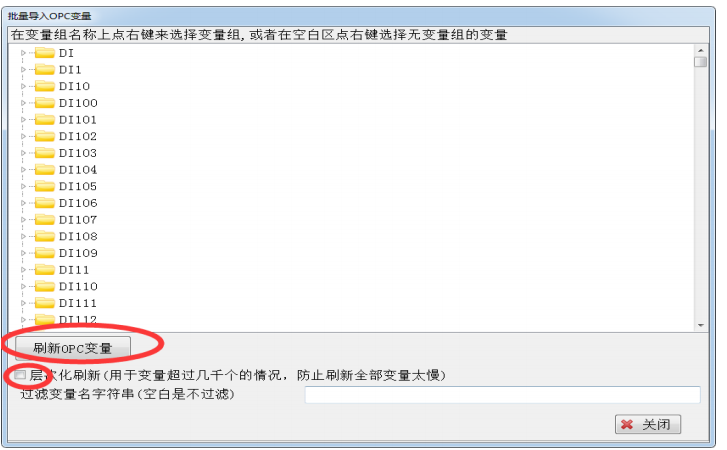

7:批量导入OPC变量,把层次化刷新钩去掉,刷新所有变量如下图-----刷新完成后----右键选择所有获取变量变量

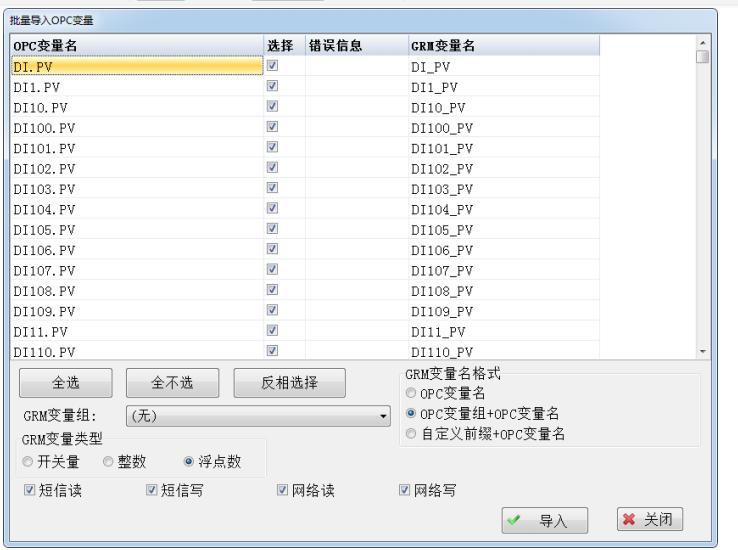

8:刷新完成后----右键选择所有获取变量变量(如下图)

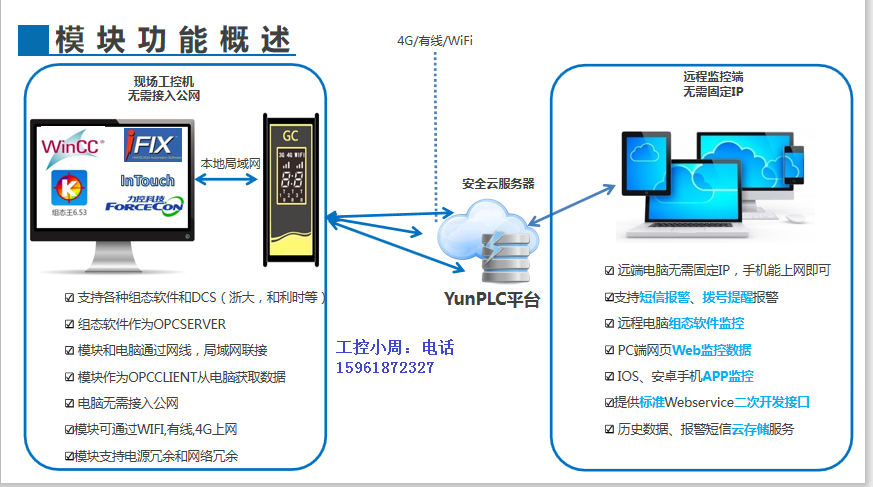

区别于巨控传统的GRM500直接从设备或者PLC获取数据,GRM-OPC远程系统应用场景如下:
客户上位机系统(如组态软件,DCS)已经搭建完成。
上位机系统连接的设备众多,驱动不一。
PLC和仪表过于分散,数据已经集中到上位机,不方便再次布线。
PLC不具备多余接口,无法直接从PLC或设备读取。
没有PLC程序,无法硬件组态添加通讯模块。
没有PLC的数据地址表,无法从PLC直接读取数据。
客户唯一需要具备的条件是组态软件能支持作为OPCSERVER,市面上常用的组态软件,DCS都具备此项功能,可以联系巨控,用OPCTOOLS测试确定。
如果现场具备直接从PLC直接读取数据的条件,建议使用GRM500系列
OPC远程通讯无需配置DCOM,整个方案无需固定IP和动态域名。
巨控独有的OPCTunneller技术,解决OPC跨网段的访问难题,在几分钟内连接到一个处于远程的OPC服务器,从世界上的任何角落!。
原有监控系统做OPCSERVER,无需任何更改。
原有监控系统工控机不接入外网,从根本上杜绝病毒和网络入侵。
GRMOPC可选择关闭或者断开联网。远端OPC访问需密码认证。
采用网线和4G(全网通)上网,双线备份,双电源供电。
全部数据可选读写权限,确保系统安全。
电脑端自带Guard监视,自动复位,防止OPC驱动出错或无意退出,
开放接口,客户可以开发APP和网页后台。
支持组态王,力控,WINCC,IFIX,INTOUCH,RSVIEW32,KEPWARE,浙大中控DCS,和利时DCS等
