两套三菱FX1N60MTPLC，来自于两台同样的设备，故障状况表现为Y26输出点断不开。按以往维修经验，Y26处输出晶体管击穿。遂拆机，如图：输出板：
IO板

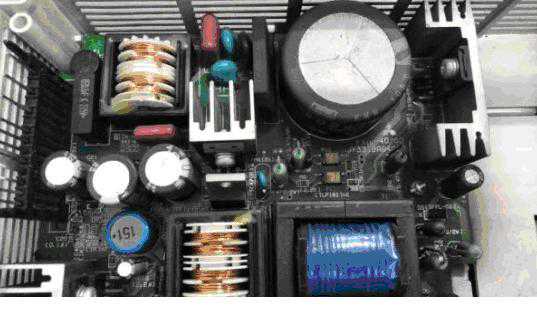

电源板：
电源板
CPU板：
CPU板
拆机前已上电，指示状态正常，Y26带负载开始正常，连续动作几次，后状态一直保持导通状态，（PLC上电Y26指示灯亮，为了实验，将PLC运行停止开关来回通断几次模拟Y26开闭）。

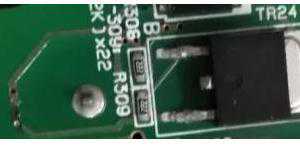

拆机后寻找Y26的三极管，按照接线端子标记很容易找到在上图

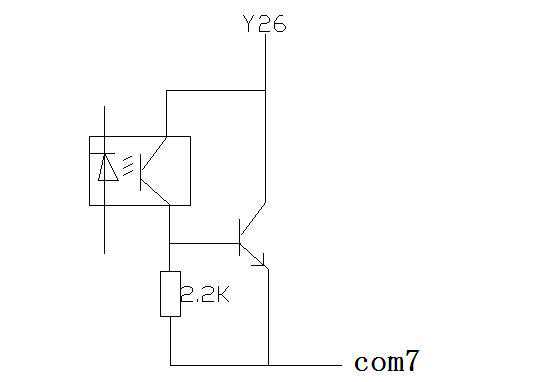

位置处。管子型号为C5134，其由一光藕控制，分析其原理如下图，
1路输出分析
经过测量，光耦与三极管都没问题，找不到问题所在，只好用排除法去判断。遂将光耦焊下，上电，Y26依然如旧，于是信心十足将三极管换新件。上电测试问题解决。然后第二台也换管子。
客户拿回去一用，生产半天同样问题再次出现。遂拆机分析。拆掉光耦三极管依然带负载导通。测量三极管B极竟然有0.6V左右的电压。分析半天认为有别的回路将电压引到B极。后来得知现场比较潮湿，观看板后，电路板有少量腐蚀痕迹
于是清理线路板。上电，问题解决。
