什么是顺序控制？
顾名思义，就是按照一定的顺序，执行相应的动作。
在普通的动作中，我们只需要根据一定的逻辑去编写程序，想到什么，就写什么，写法非常灵活。但是，如果是一套设备，动作就非常多且复杂了，用普通的编程逻辑去写的话，会非常麻烦，这个时候就需要使用到顺序控制了！
顺序控制的优点有以下几点，一是可以更清晰、简洁地去分布程序的动作，方便编程；二是监控程序的时候能够清晰的知道程序运行到哪一步了，出问题了能很快找到问题点，方便维护。
每个类型的plc都会有对应的顺序控制的编程方法。三菱plc专门用来做顺序控制的是使用SFC程序；当然，这只是顺序控制的其中一种方法，还可以使用数据寄存器D来保存程序的动作；也可以通过中间继电器M作为标志位，记录程序的动作。
今天，我们重点讲解用数据寄存器D保存程序动作的方法，下面看具体案例:

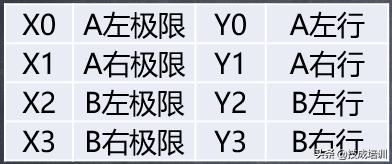

如下图，有两台电机M1、M2,分别能够控制A、B两个平台进行左移右移动作，每个平台都有左右限位，具体I/O分布如表所示

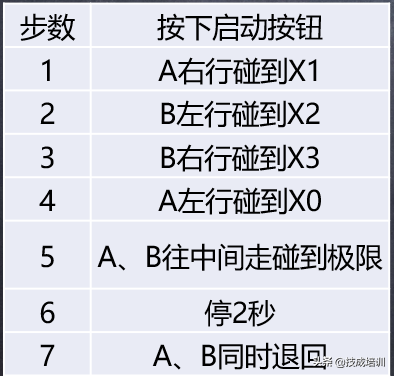

要求动作如下表所示

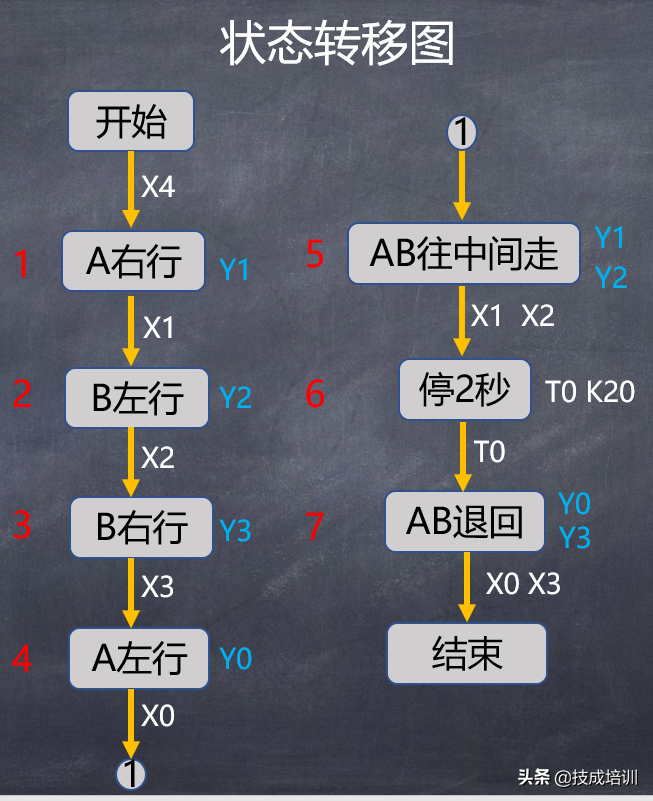

拿到这样一道题目，不是马上就开始写程序，要做的第一步是把状态转移图画出来，如下图：
上图中的红色文字指的是步号，第一步是A右行，第二步是B左行，我们可以用一个数据寄存器D0对其动作进行记录，用MOV指令进行给定。比如按下X4按钮时，用mov指令给寄存器D0传送一个K1的数值，表示进入了第一步，这些。用等于指令，当D0等于1时，输出Y1的动作，让A平台右行。

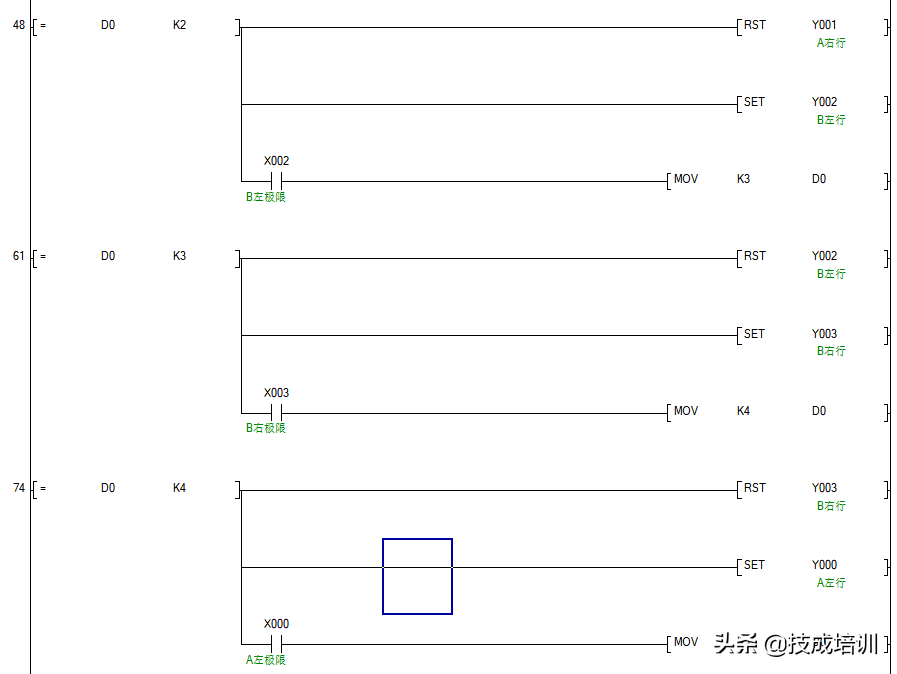

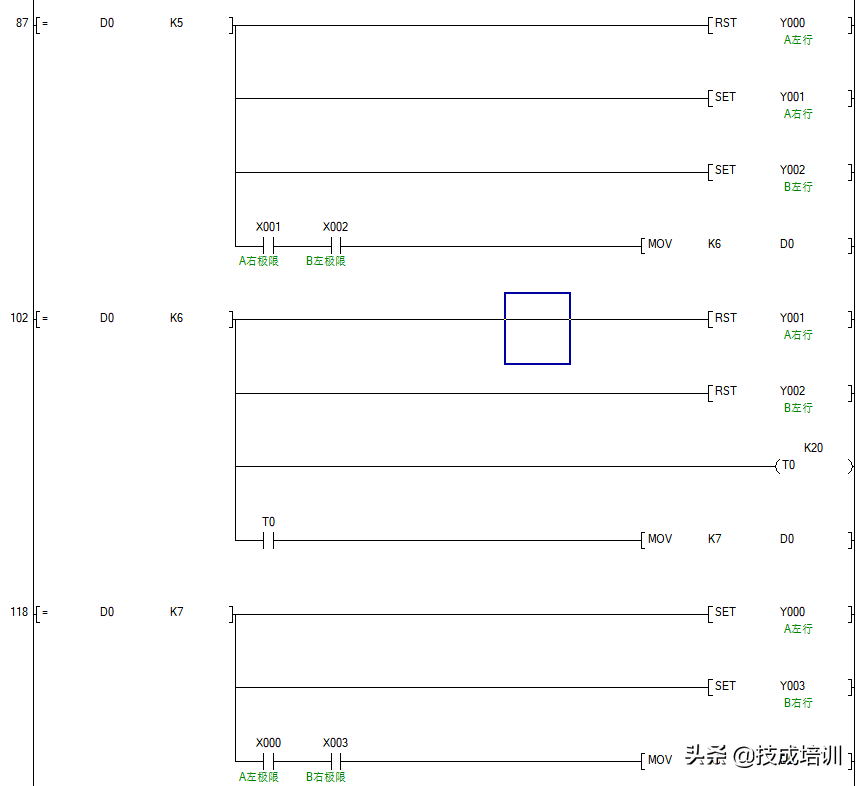

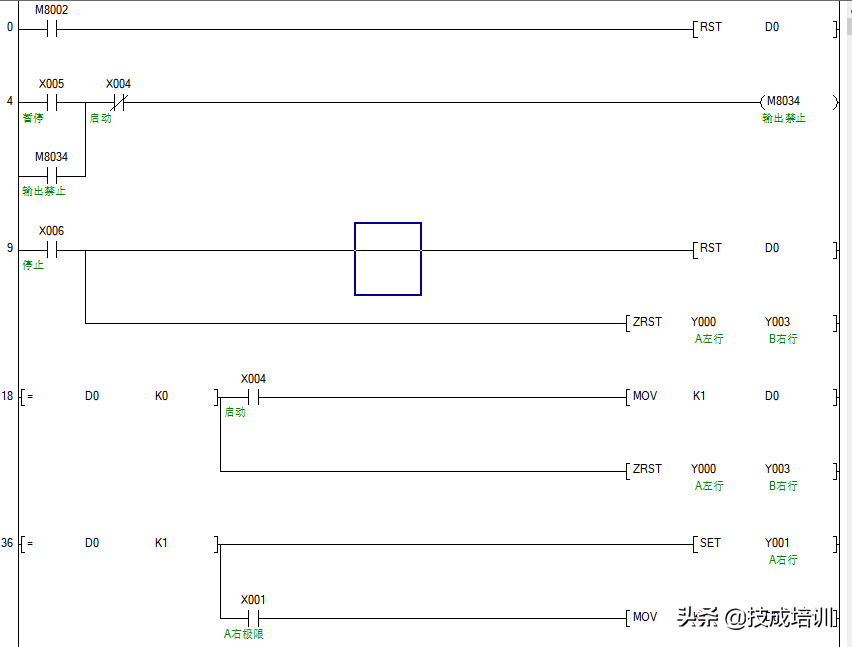

下面我们来看下具体程序的编写（程序里面还使用了暂停功能，使用X5输出控制M8034,这样Y点就暂停输出了，设备就停止动作，但是，动作的记录寄存器D0并没有复位，只要再次按下启动按钮X4，接触M8034的自锁，设备就能按照原本的动作执行动作。程序也有停止功能，按下X6时，所有输出的Y点都停止，同时复位D0寄存器，这样设备就只能重新开始动作）
(高速计数器C235—C255)
