使用CU240SPN或CU240SPN-F控制单元的G120变频器支持Profinet通讯。要进行Profinet通讯,需要为变频器设置IP地址,在网络中,该地址必须是唯一的。
下面介绍如何为G120变频器设置IP地址。
首先,在硬件上完成PC机以太网接口与G120变频器控制单元PN口的连接,可以使用网线,建议使用西门子专用电缆与接头。并在“Options”→“SetPG/PCInterface”菜单中,完成相关设置。
在“SIMATICManager”的“PLC”菜单(图1)中,打开“EditEthernetNode”对话框(图2)。

图1

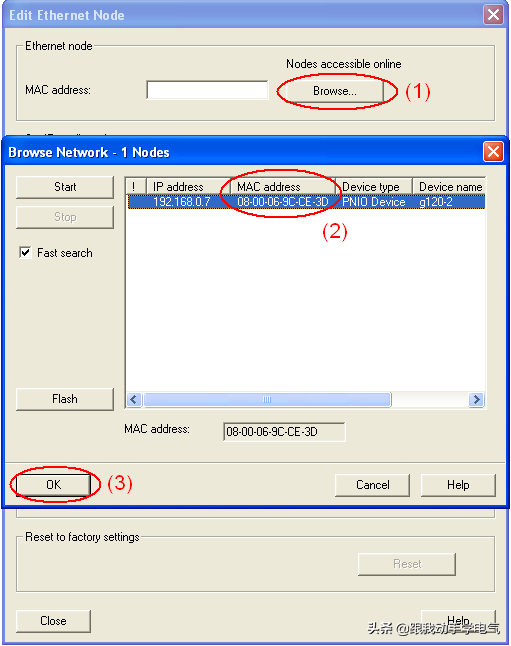

图2

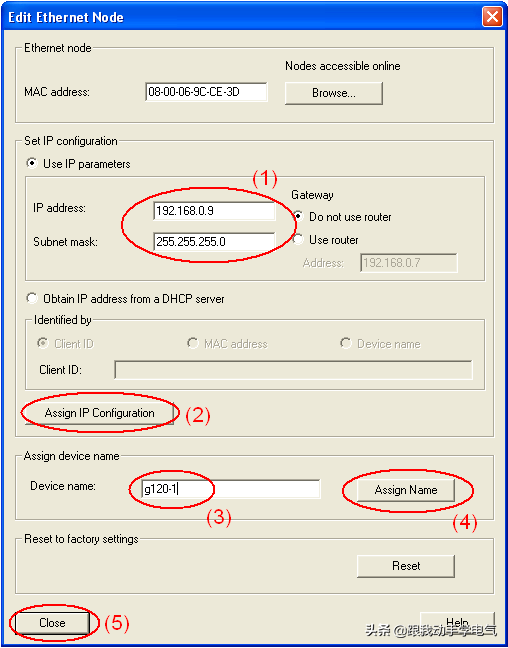

图3
至此,即完成了对变频器IP地址的设置。
IP地址相关参数:
r60000,设备名称;
r60001,IP地址;
r60002,MAC地址;
r60003,网关;
r60004,子网掩码。
