本方案是昆仑通态触摸屏与4台DTD433FC模拟量信号无线485传输模块进行无线Modbus通信的实现方法。本方案中昆仑通态触摸屏作为主站显示各从站的模拟量信号，传感器、DCS、PLC、智能仪表等4个设备作为Modbus从站输出模拟量信号。方案中采用达泰电子模拟量信号无线485传输模块——DTD433FC与达泰电子无线通信数据终端——DTD433MC，作为实现无线通讯的硬件设备。

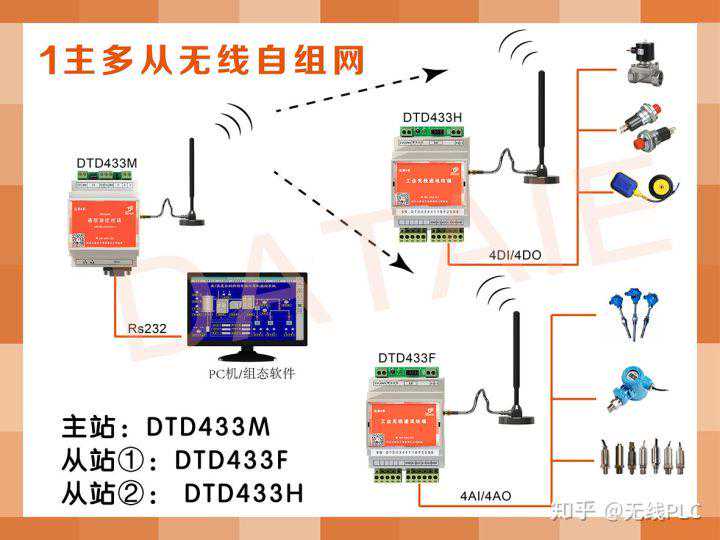

无线系统构成示意图▼
通过西安达泰电子DTD433FC和DTD433MC可以很方便的实现无线MODBUS主从网络，无需更改网络参数和设备程序，可以直接替换有线连接。
一、测试设备与参数1.硬件环境搭建
l昆仑通态触摸屏TPC7062TD*1台
l模拟量信号发生器*20个（实际使用中为用户模拟量输出设备）
l无线数据终端（主站设备）DTD433MC*1块
l模拟量信号无线485传输模块（从站设备）DTD433FC-4*3块，DTD433FC-8*1块
2.测试参数
l通讯协议：ModbusRTU协议
l主从关系：1主4从
l主站通讯接口：Rs485接口（两线制）
l从站通讯接口：模拟量4-20mA信号输入（AI）
l供电：9-24VDC
l传输距离：100米，500米，1KM，3KM，20KM

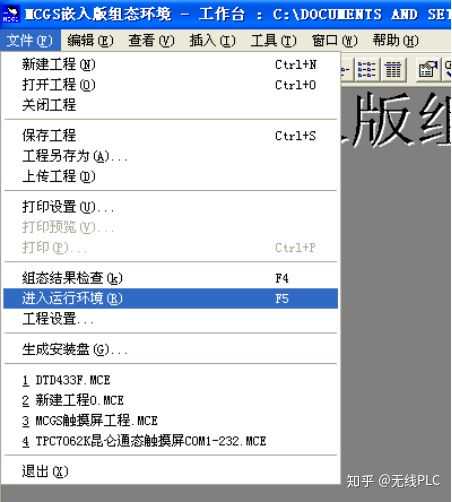

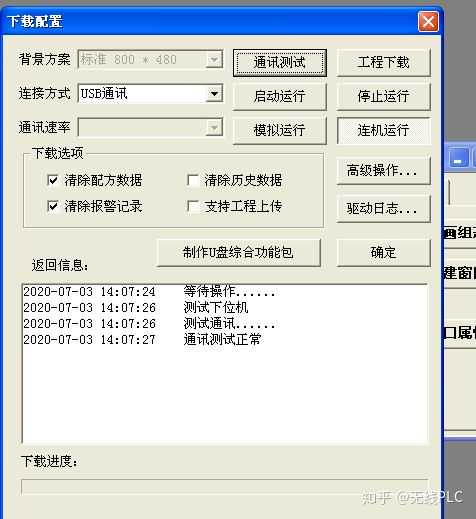

二、下载工程
完整版例程添加QQ598075900索要

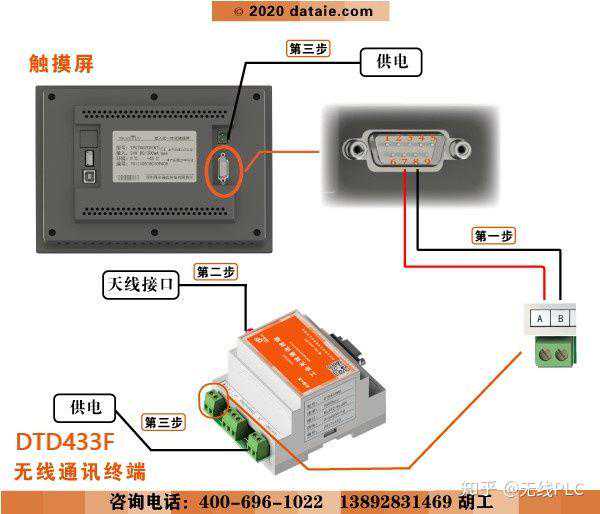

三、MCGS触摸屏与DTD433MC主站接线1.主站接线示意图
第一步：用一根红色导线将触摸屏Rs485端口的7脚与DTD433MC的A端口相连接；用另一根黑色导线将触摸屏Rs485端口的8脚与DTD433MC的B端口相连接
第二步：给无线通讯终端接入天线
第三步：全部接线结束后，分别给触摸屏与无线通讯终端供电
四、实现触摸屏与模拟量的无线Modbus通讯给DTD433FC接入模拟量信号发生器，触发一个4-20mA信号，触摸屏界面上对应的绿色条形框里就会显示相应的数值。
五、达泰485无线传输模块——DTD433M/DTD433F
DTD433F无线MODBUS测控终端产品模拟量信号无线485传输模块是针对工业级用户，采用MODBUSRTU协议，并以无线串口通信方式代替有线RS485网络的模块化产品，可直接接入组态软件，与PLC、DCS、工业仪表、传感器等设备连接组成工业自动化测控系统。产品体积小巧，具有精美铝合金或可导轨安装的PVC塑料外壳，只要接入标准串口，24V直流电源即可工作。
多点集群自组网通讯必须有一个主机（主站），主机型号为DTD433M、DTD434M、DTD435M无线通讯终端，才能与从机进行自组网无线通讯。从机（从站）可以采集开关量、模拟量信号，型号为DTD433H、DTD433F。一台主机可与256个从机配套使用。所有从机的地址都是唯一的，不会存在从机间互相干扰的情况。
详情方案+QQ598075900索取
