三菱PLC程序控制器RUN/STOP 两种控制方式

在使用三菱PLC程序控制器时，常用方法是选择用外部开关或继电器控制PLC控制器的电源通与断，实现PLC程序控制器的RUN/STOP，如下图

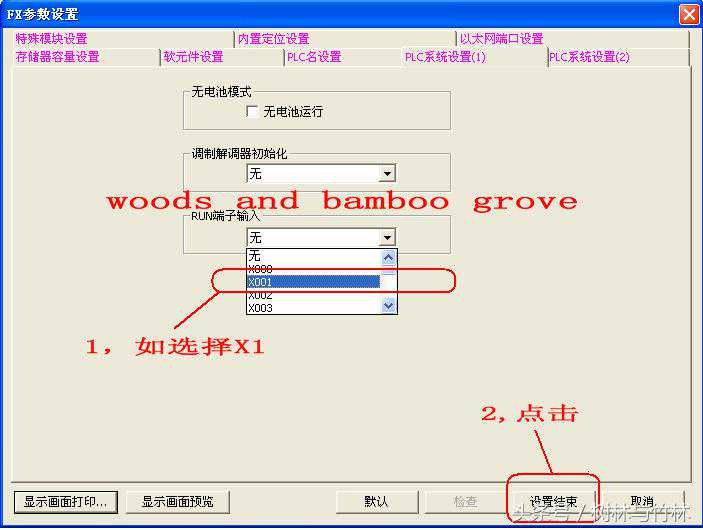

另一种方法是供给PLC程序控制器电源始终处于接通状态，将其内部的RUN/STOP开关置于STOP位置，采用输入端子和程序，实现PLC程序控制器的RUN/STOP。此种方法占用两个输入点，且需在PLC参数中，设置指定RUN所对应的输入点（一旦指定，不能再作它用），不同机型所能使用的输入点范围不同，因此视机型而定。

以FX3U及交流电源机型为例，实现步骤如下：

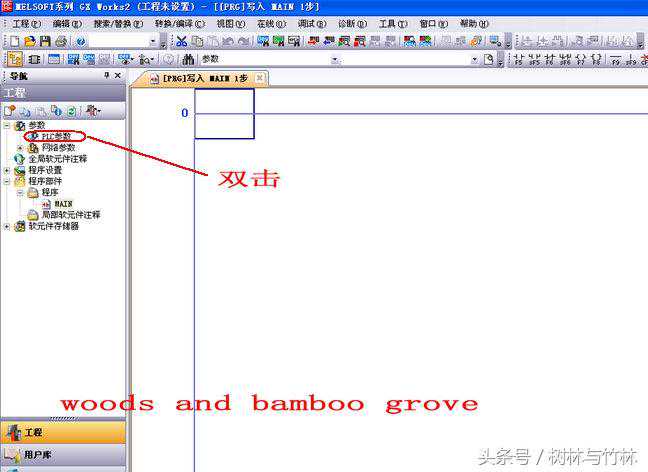

1，打开GX-Work2编程软件，选择简单工程、FXCPU、FX3U、梯形图。

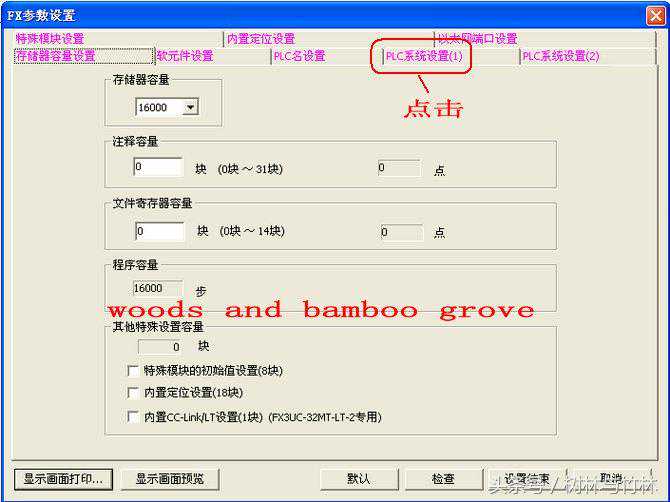

双击PLC参数后

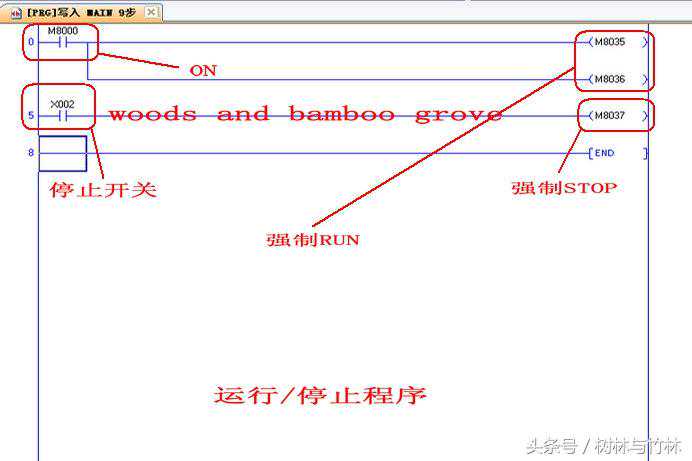

实现RUN/STOP程序如下

程序中使用四个特除辅助继电器

M8000:：运行监视器

M8035：强制RUN模式

M8036：强制RUN指令

M8037：强制STOP指令

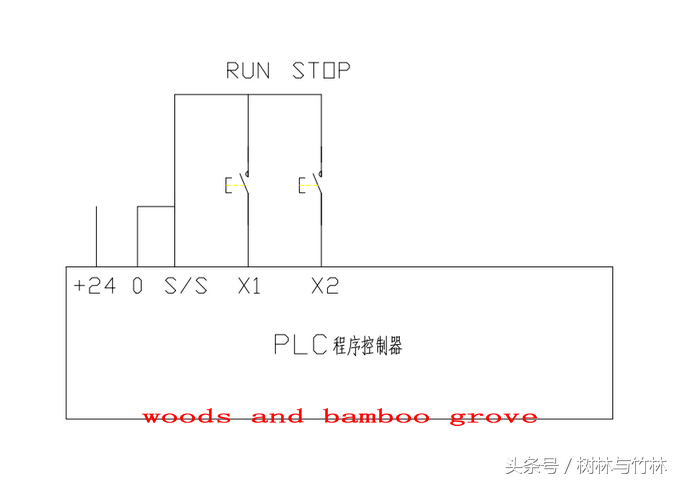

PLC程序控制器外部连接图如下：

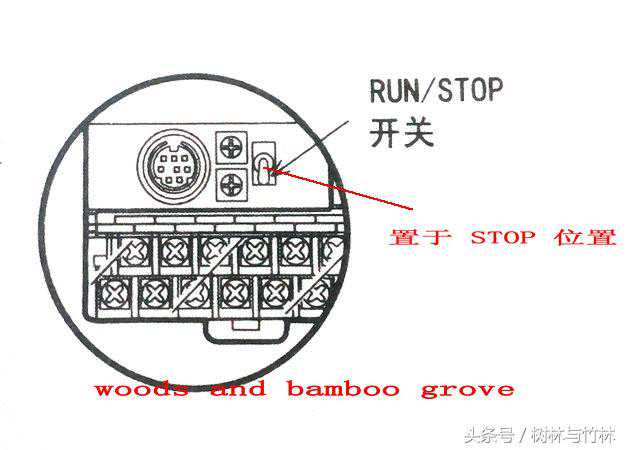

打开PLC程序控制器右侧窗口，将RUN/STOP开关置于STOP位置，如下图

注意：此方法控制PLC的RUN/STOP，占用了X1、X2两个输入点，不能再用于其他。
