前言：在学习PLC编程或程序开发过程中，如果身边没有实体PLC，又想验证程序逻辑，这时，仿真软件是不错的选择。针对ABPLC的仿真软件Studio5000LogixEmulate，有的同学说：不好用，功能简单，不如什么某某家仿真软件。【ABPLC工作室】在这里要说，其实它很强大，界面看似简单，但隐含的功能却不少。今天，本文先分享如何使用其仿真程序，在后面的，将分享更强大功能的应用。
一、Emulate使用说明1.PLC编程软件版本是多少，仿真软件就需使用对应的版本，例：使用Studio5000v30编程，Emulate仿真软件就得使用v30版本；
2.本文使用的版本为30，其向下兼容，包含有以前的版本号，如：20，21，23等，这就意味着，安装了v30版本，不需要安装低版本的仿真软件了，就可以仿真Studio5000v20至v30的程序。

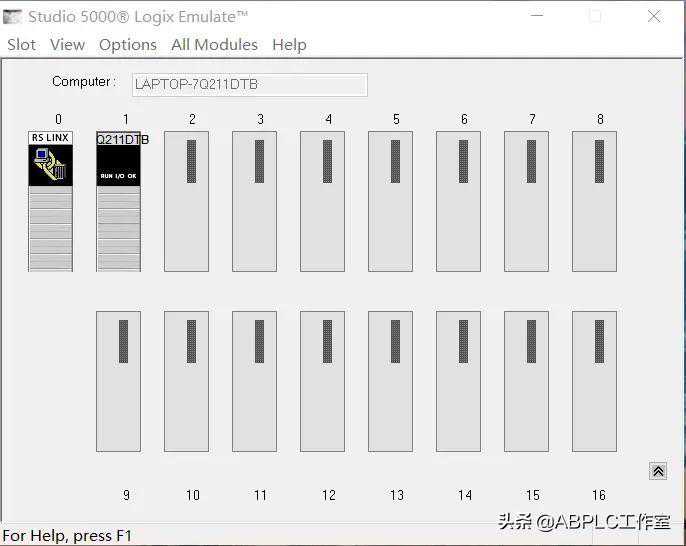

1.打开Emulatev30仿真软件，默认的界面如下图，0号槽为RSLINX，1号槽为计算机，这两个槽默认被占用，不能删除，其作用是用RSLINX把计算机和仿真器连接，模拟实体PLC.

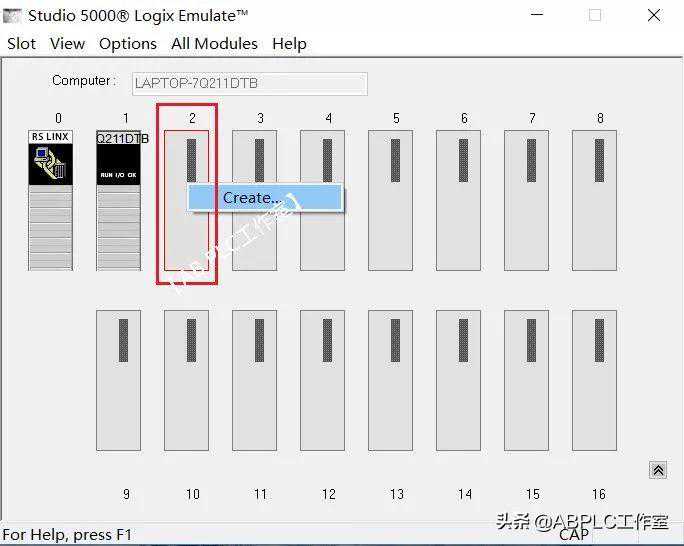

2.在2号槽，鼠标右键，选择Ctreate.

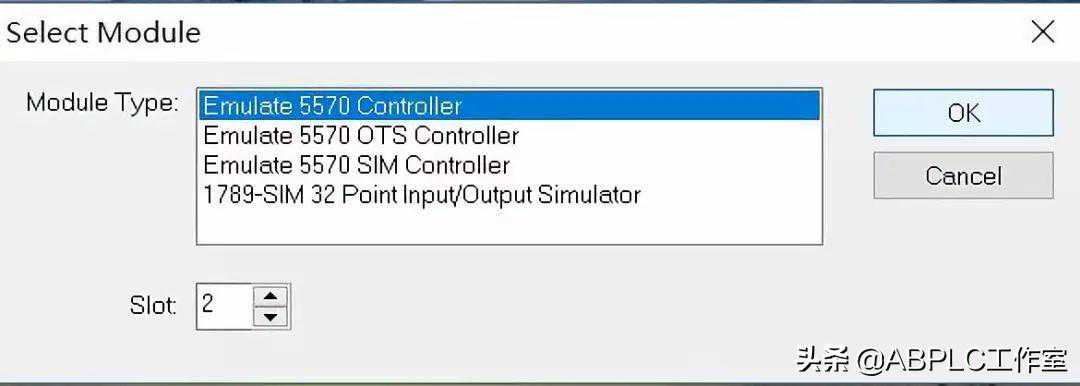

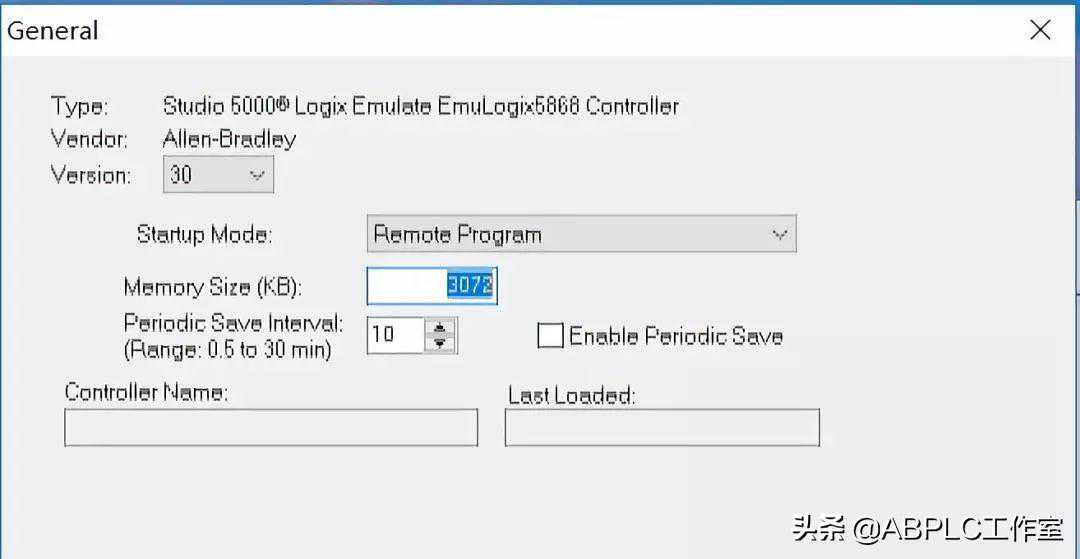

3.选择Emulate5570Controller，Slot选择2，点OK.

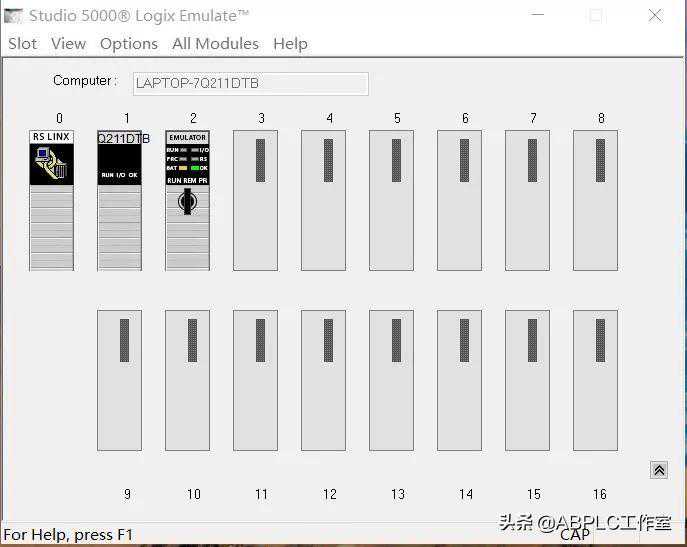

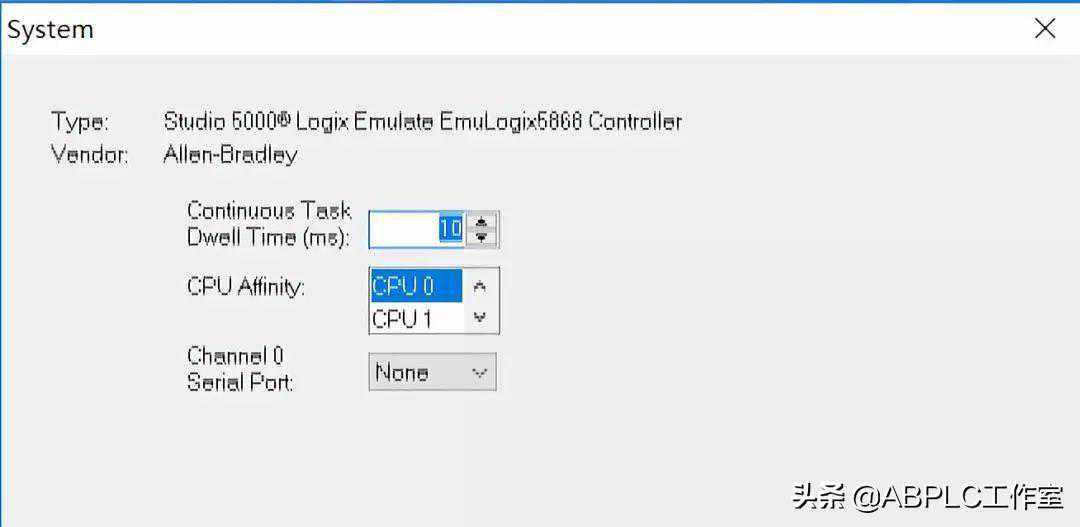

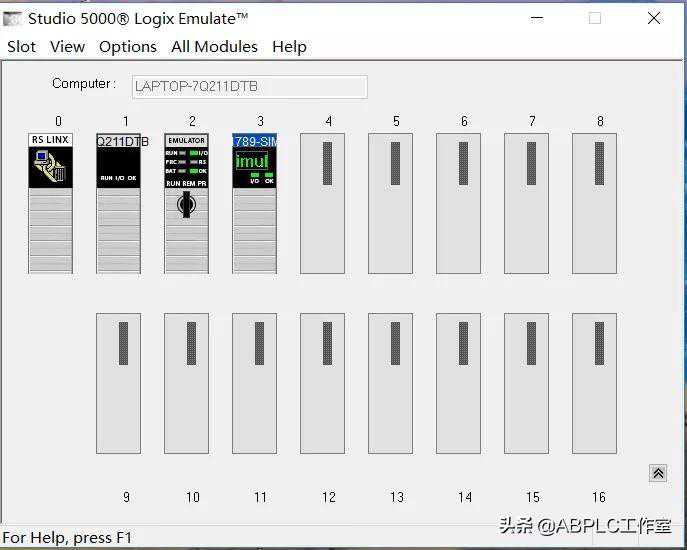

6.这样CPU就建好了.

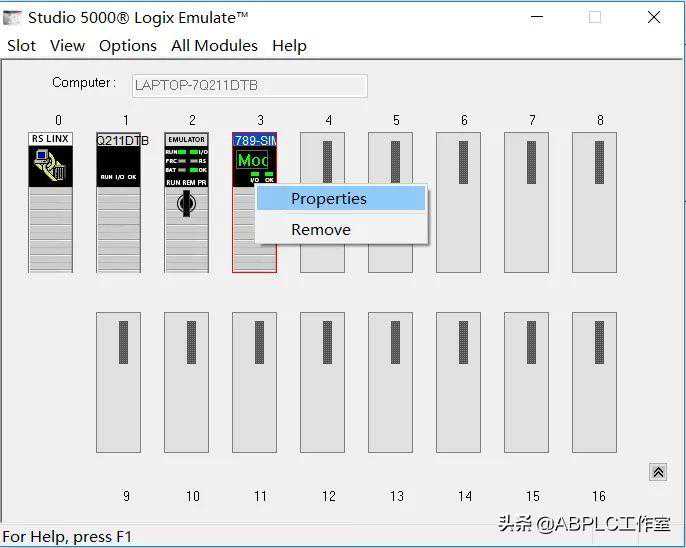

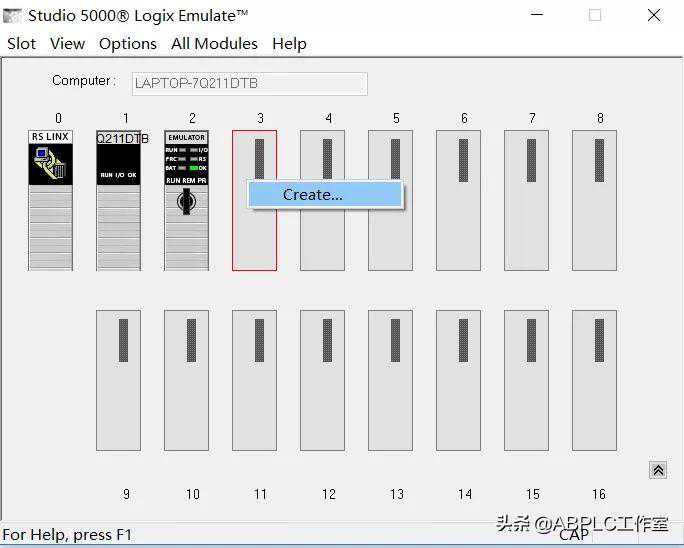

7.在3号槽建立仿真IO模块，方法同上.

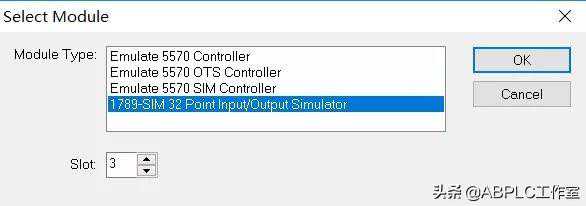

8.选择1789-SIM32PointIO模块仿真器，Slot选择3，点OK.

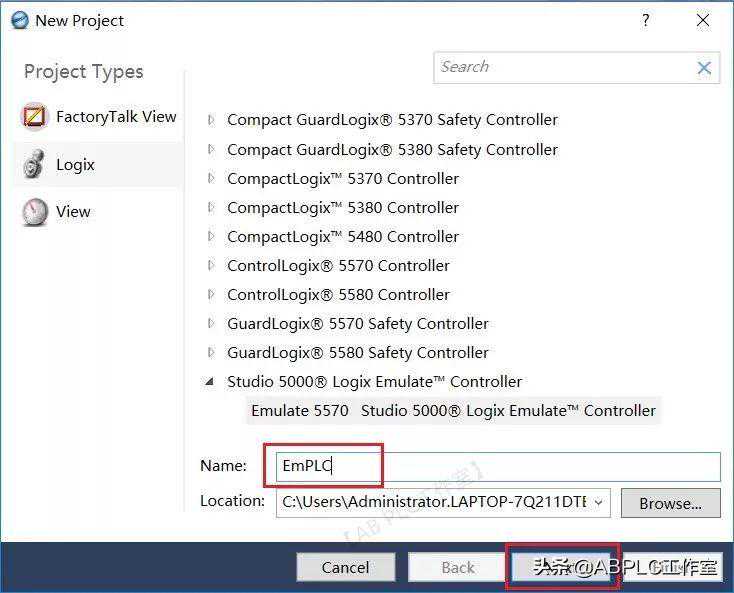

1.打开Studio5000编程软件，选择Emulate5570Controller，填写Name，点Next.

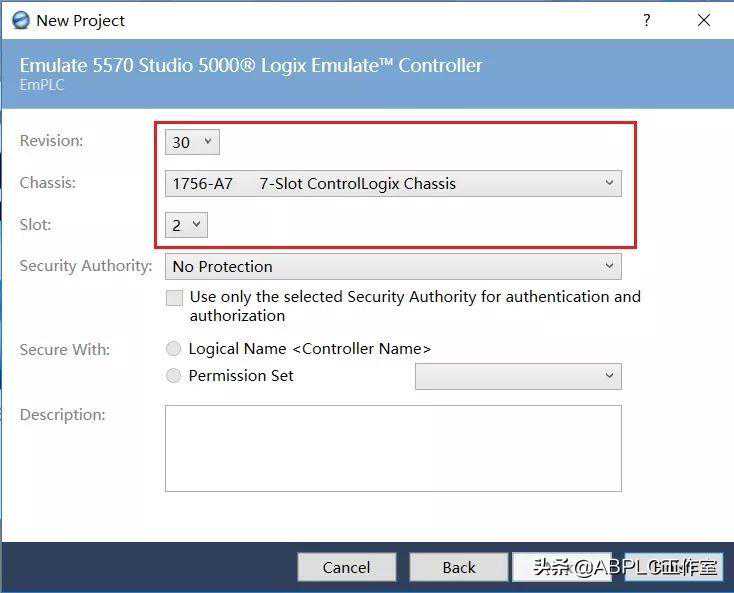

2.版本选择30，机架选择1756-A7，也可以选择其他，Slot选择2，点完成.

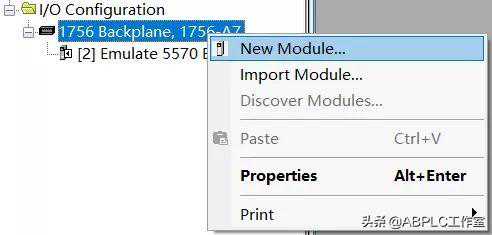

3.在IO配置，在机架上右键，选择新建模块.

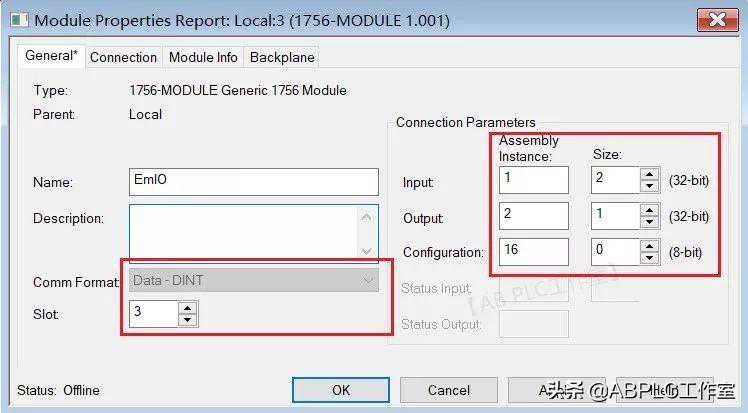

5.本步序很重要，详细设置见下图红色方框标识，严格按此参数填写，否则无法仿真.

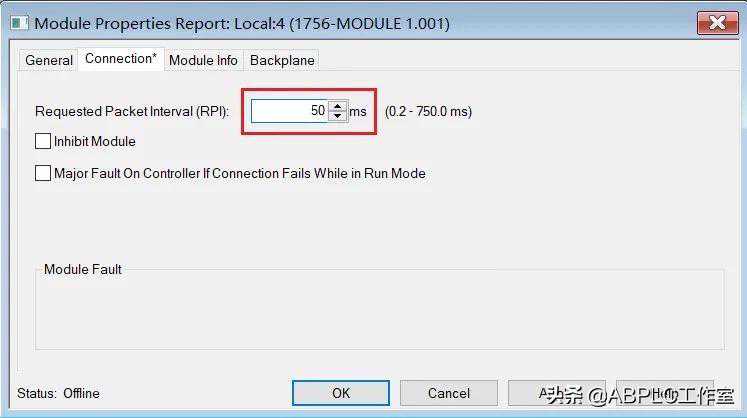

6.本步序也很重要，RPI建议填写50ms，否则仿真不一定成功.

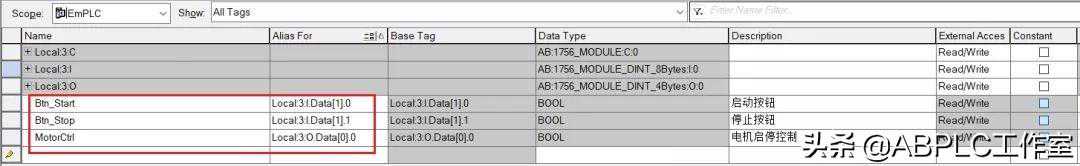

7.在控制器标签里建立2个DI点(Btn_Start，Btn_Stop)，1个DO点(MotorCtrl)，此次用到别名标签，指向的仿真IO模块的点位.

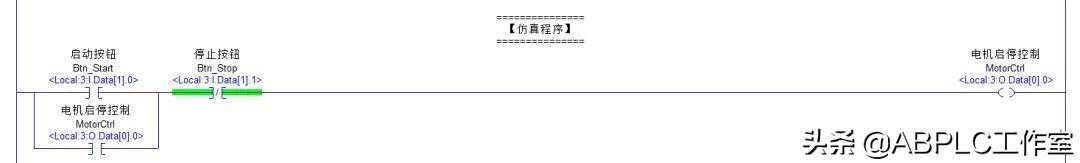

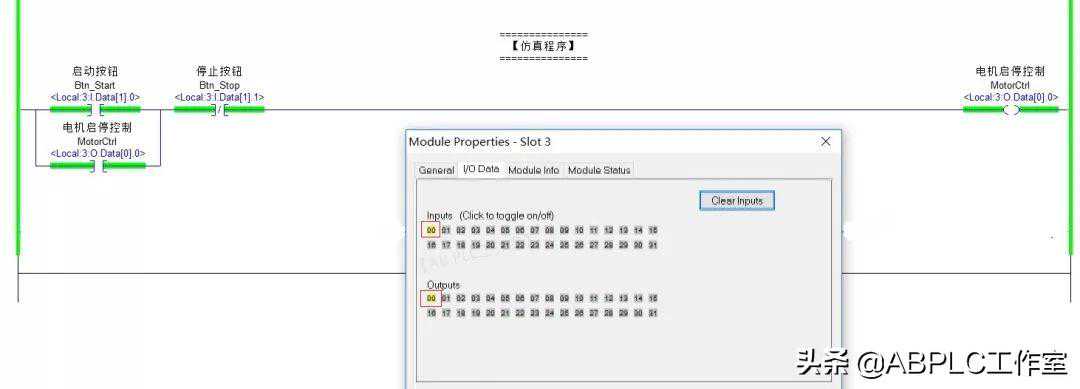

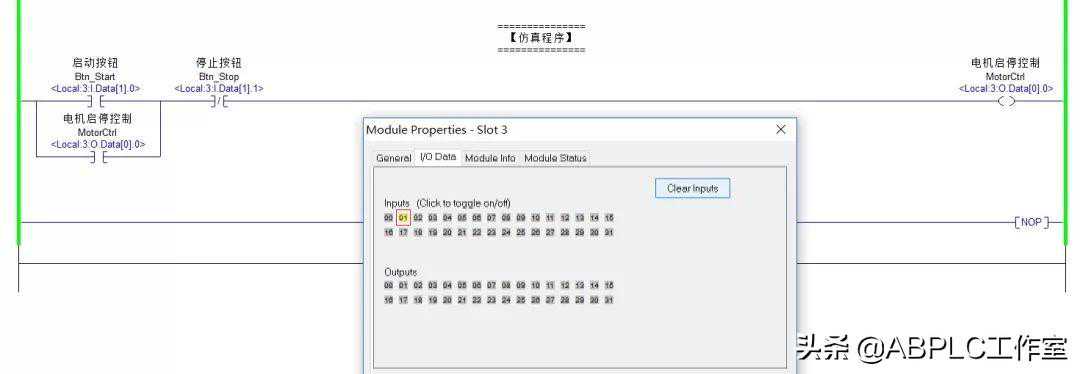

8.在主程序里，编写一段控制电机启停的逻辑程序。

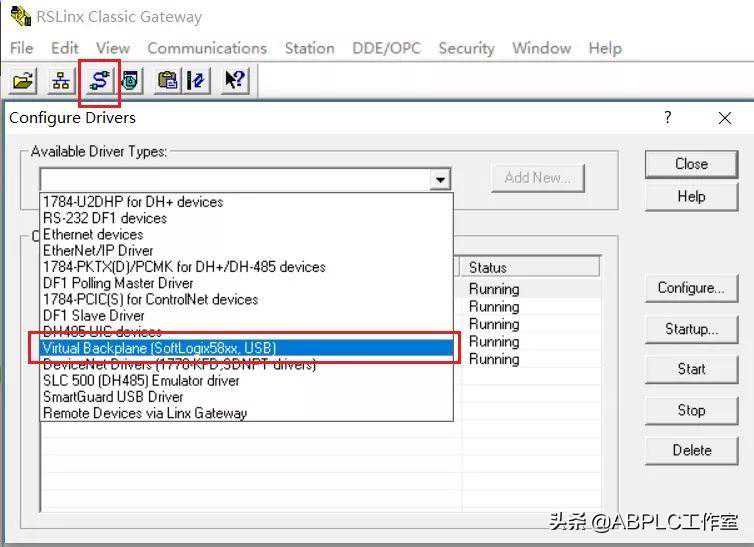

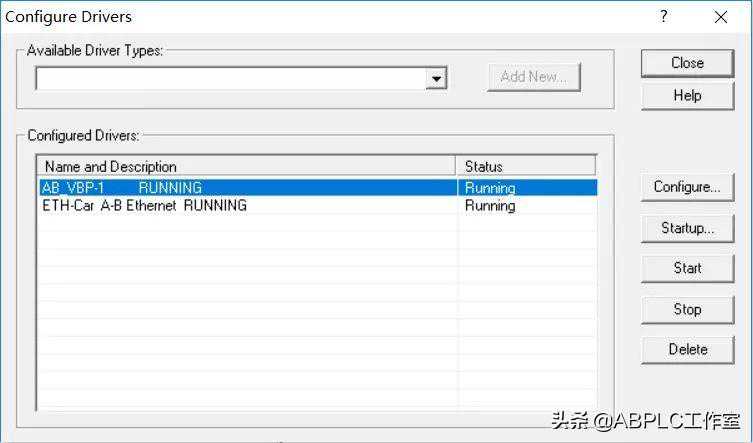

2.输入连接的名称，这样RSLINX端的配置完成.
