本篇文章给大家介绍一下三菱FX3U系列的PLC,现在大部分设备采用的都是FX3U的PLC,因为FX3U是FX2N的升级产品，在性能上和运算速率上都比FX2N快很多，故为大家介绍一下FX3U系列PLC硬件和源型/漏型输入输出接线相关的介绍。

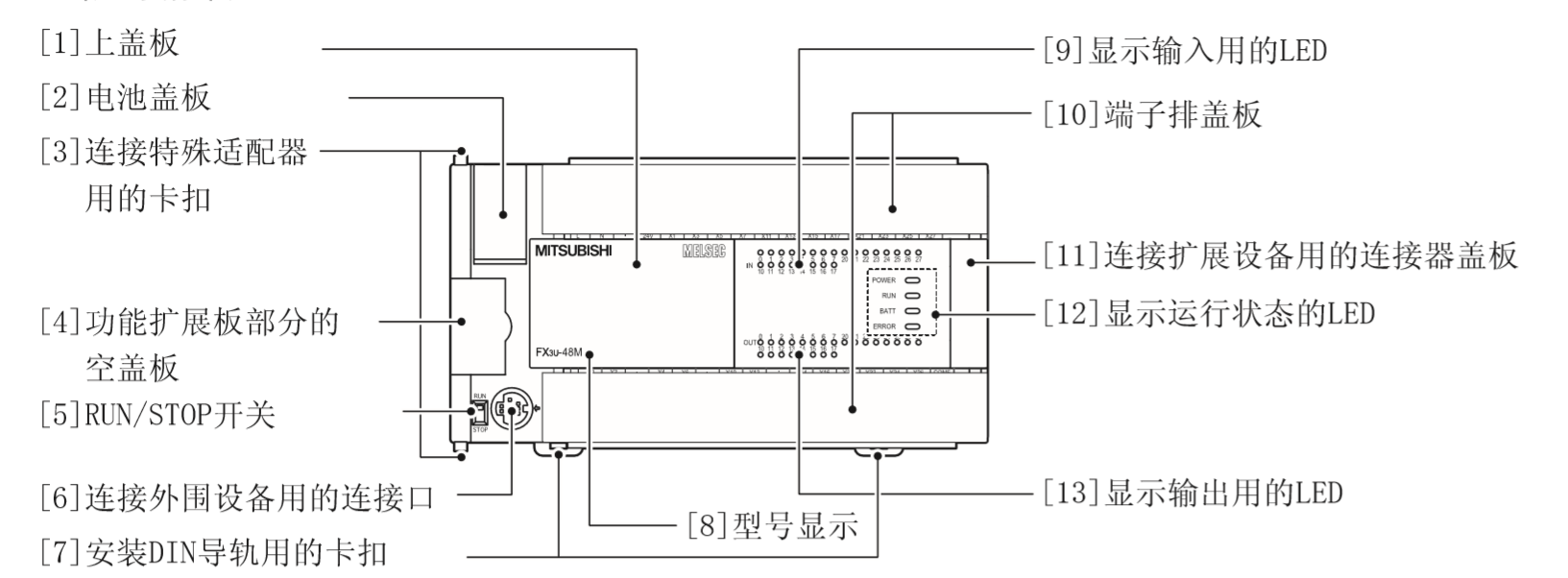

一：正面面板

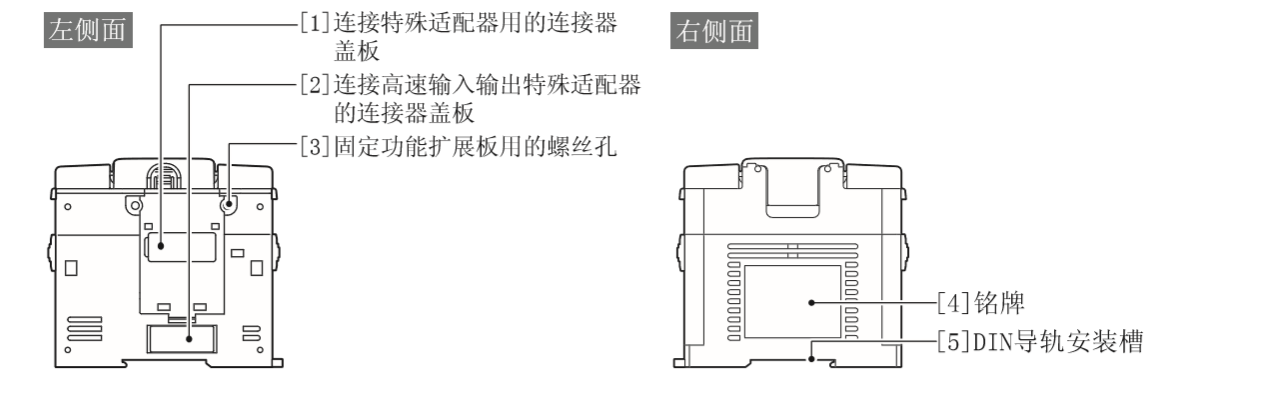

二：侧面
三：FX3U系列基本单元介绍
FX3U-16MR/ES-A基本单元，内置8入/8出（继电器），AC电源
FX3U-32MR/ES-A基本单元，内置16入/16出（继电器），AC电源
FX3U-48MR/ES-A基本单元，内置24入/24出（继电器），AC电源
FX3U-64MR/ES-A基本单元，内置32入/32出（继电器），AC电源
FX3U-80MR/ES-A基本单元，内置40入/40出（继电器），AC电源
FX3U-128MR/ES-A基本单元，内置64入/64出（继电器），AC电源
FX3U-16MT/ES-A基本单元，内置8入/8出（晶体管漏型），AC电源
FX3U-32MT/ES-A基本单元，内置16入/16出（晶体管漏型），AC电源
FX3U-48MT/ES-A基本单元，内置24入/24出（晶体管漏型），AC电源
FX3U-64MT/ES-A基本单元，内置32入/32出（晶体管漏型），AC电源
FX3U-80MT/ES-A基本单元，内置40入/40出（晶体管漏型），AC电源
FX3U-128MT/ES-A基本单元，内置64入/64出（晶体管漏型），AC电源

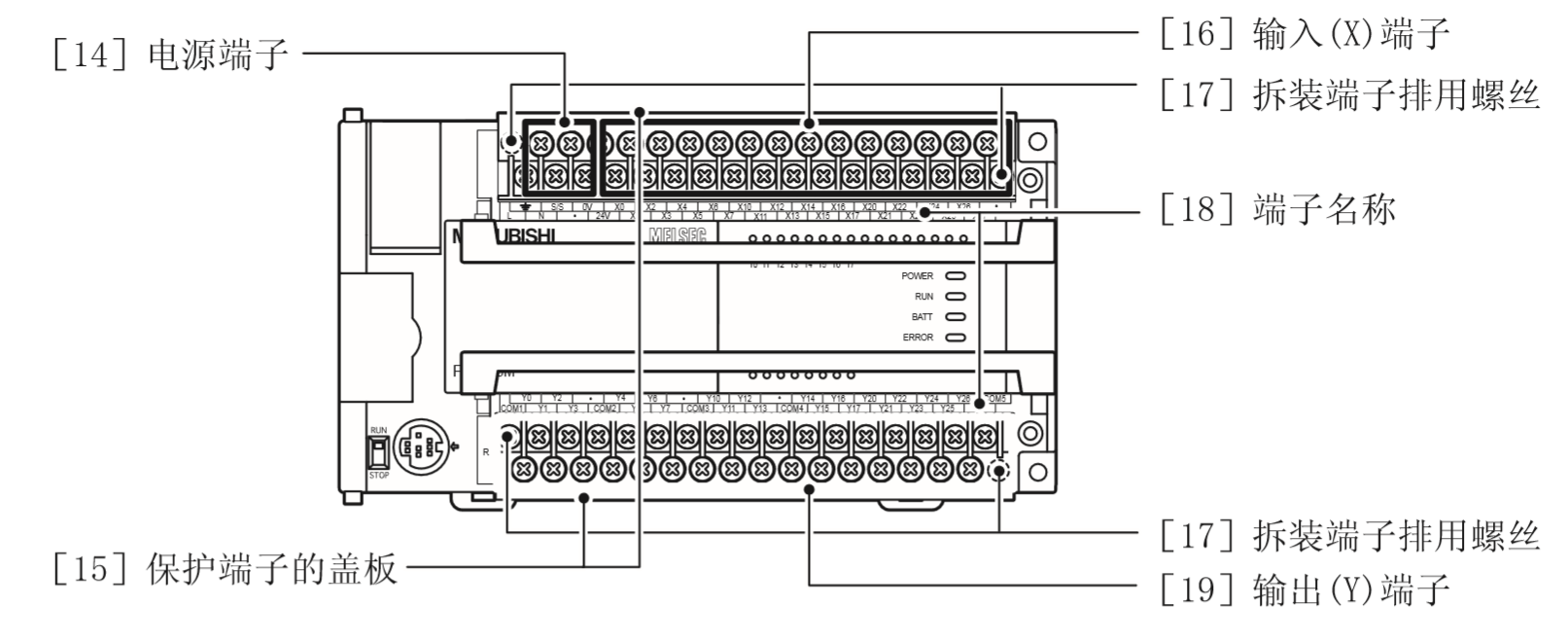

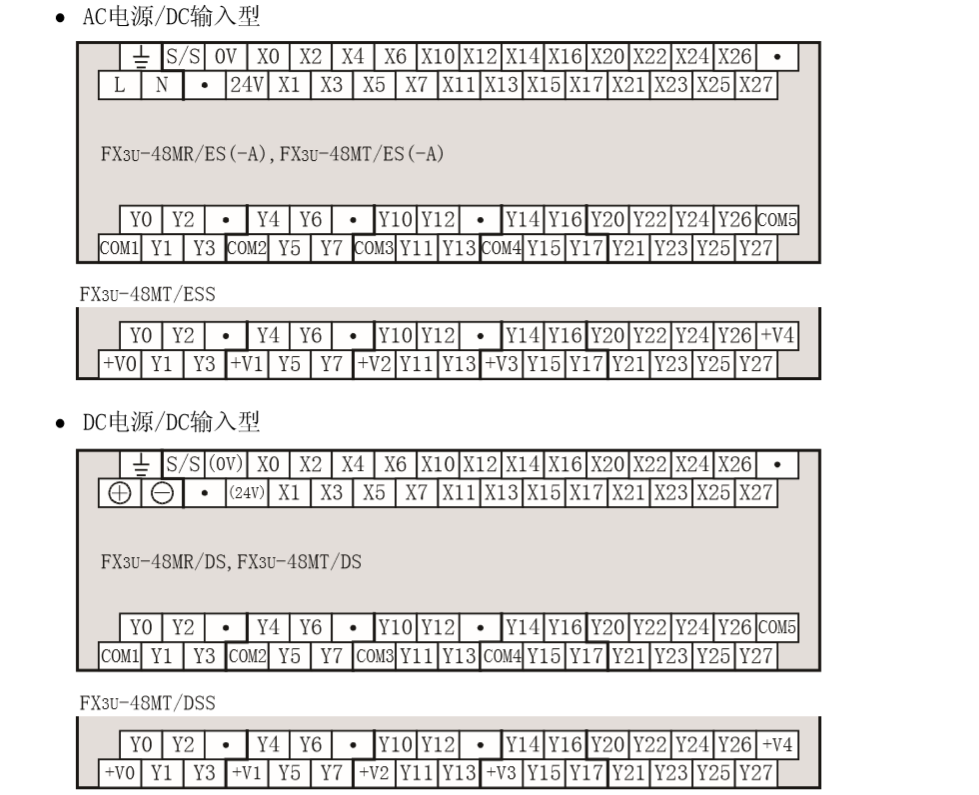

四：端子排介绍

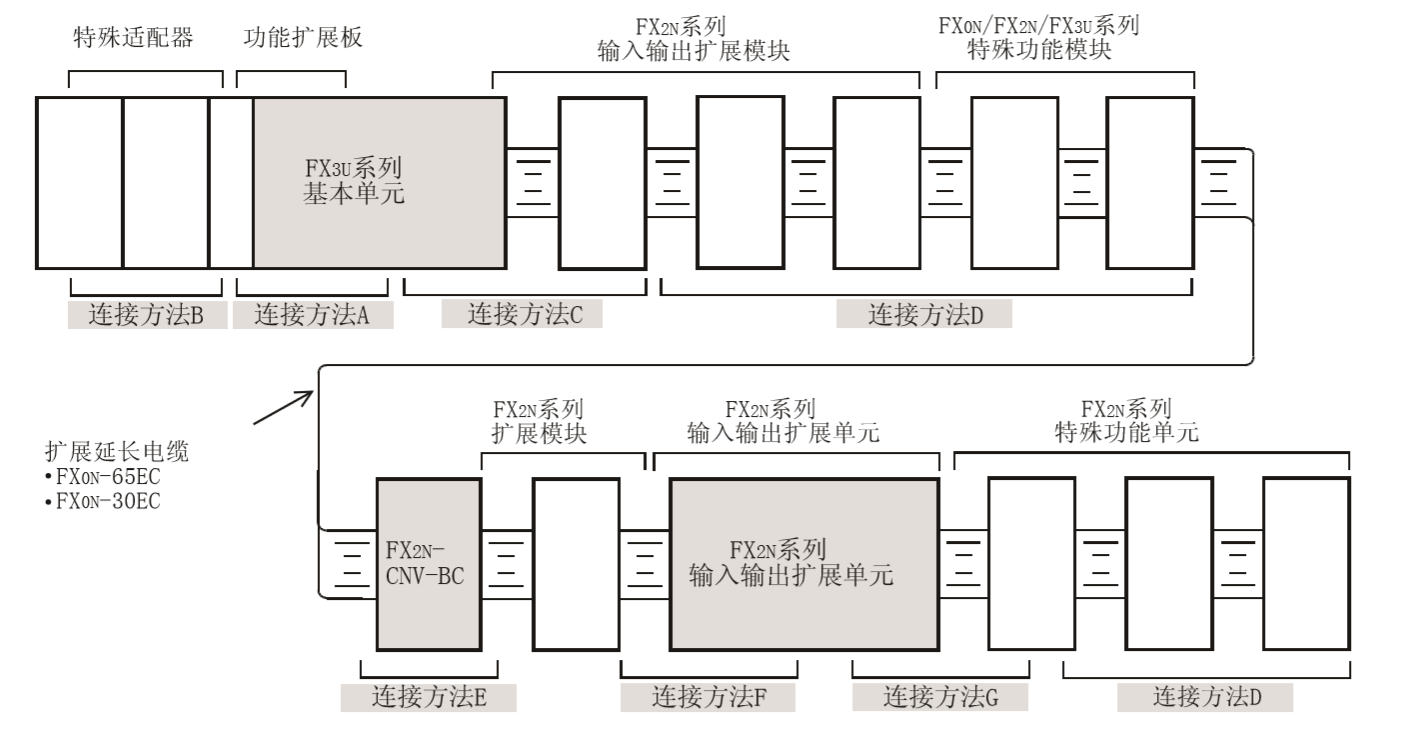

五：连接基本单元和扩展单元方法
六：接线方式（漏型/源型）

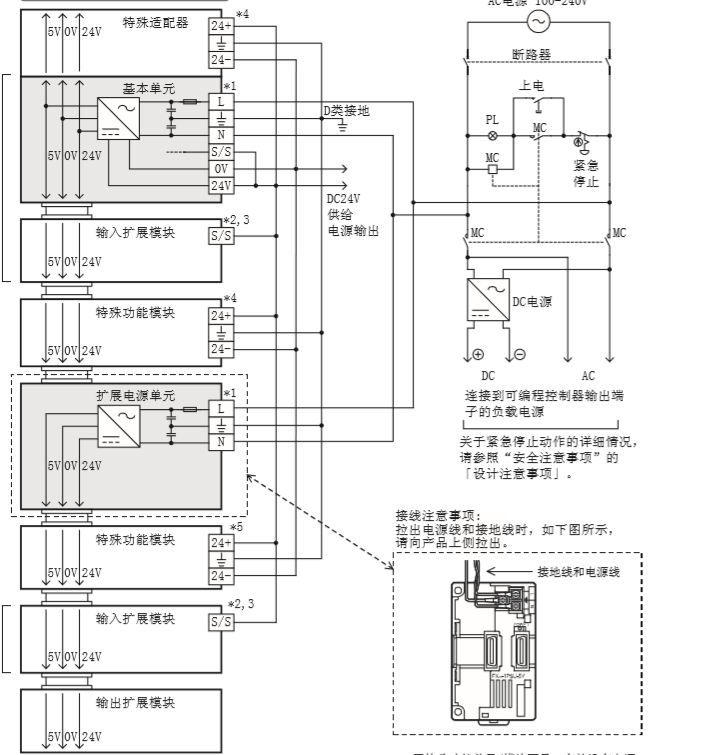

1）扩展电源单元外部接线（漏型输入【-公共端】）
2）扩展电源单元外部接线（源型输入【+公共端】）

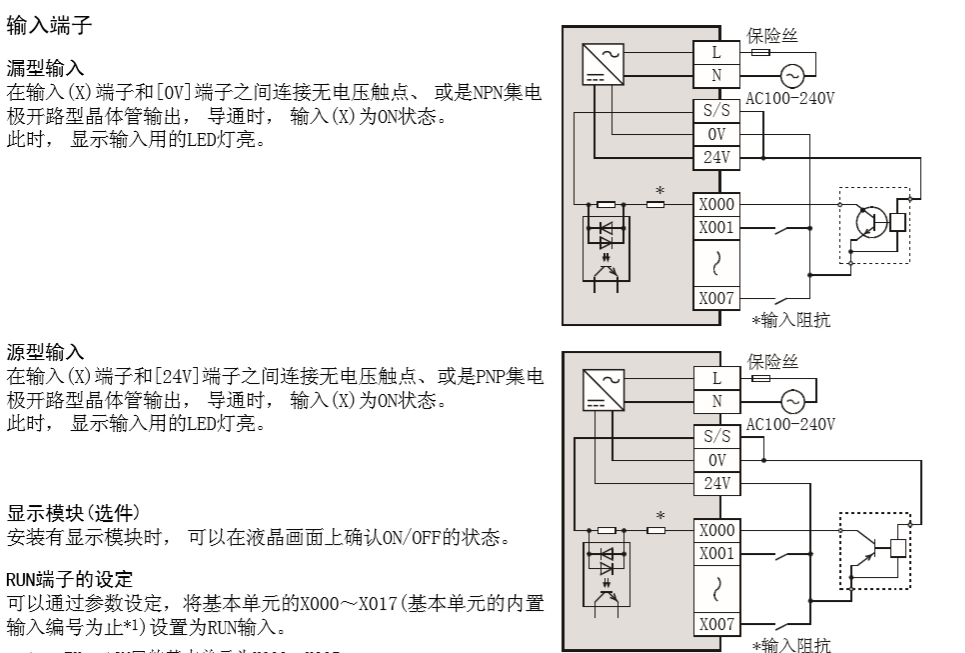

七：漏型/源型输入介绍

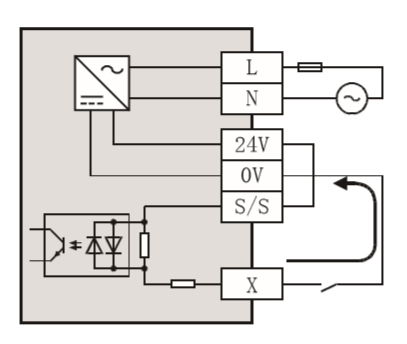

1）漏型输入【-公共端】
当DC输入信号是从输入（X）端子流出电流然后输入时，称为漏型输入。
连接晶体管输出型的传感器输出等时，可以使用NPN集电极开路型晶体管输出。
2）源型输入【+公共端】
当DC输入信号是电流流向到输入（X）端子的输入时，称为源型输入。
连接晶体管输出型的传感器输出等时，可以使用PNP集电极开路型晶体管输出。

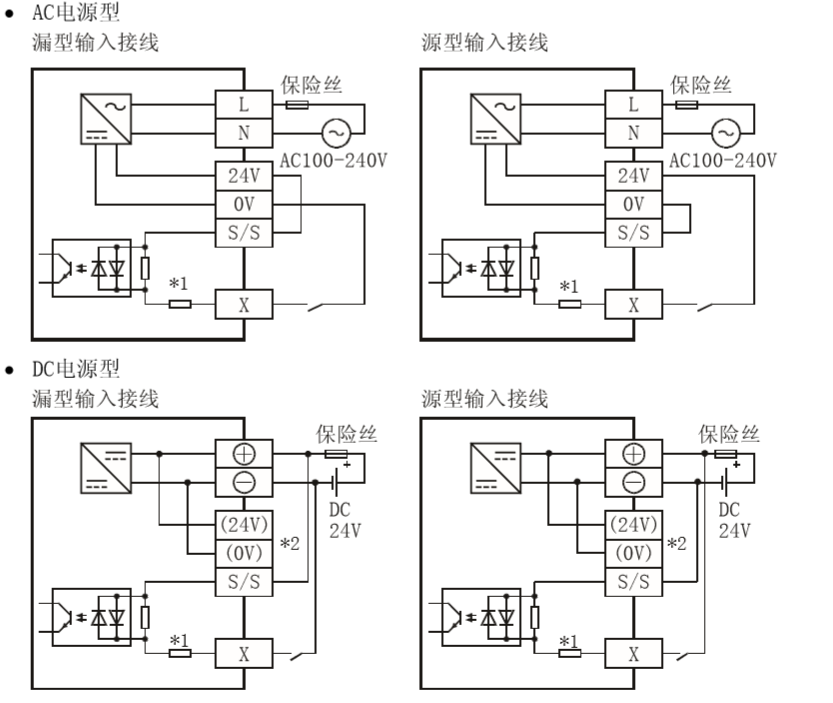

3）AC电源型和DC电源型接线

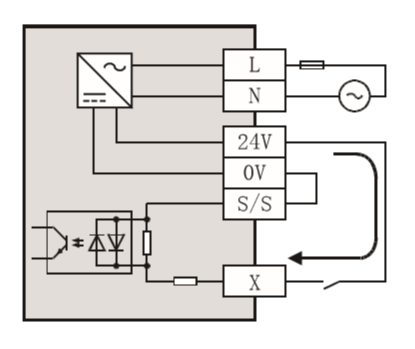

4）输入端子接线
八：漏型/源型输出介绍

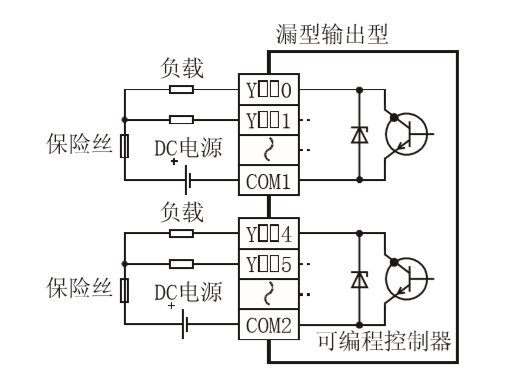

1）漏型输出【-公共端】

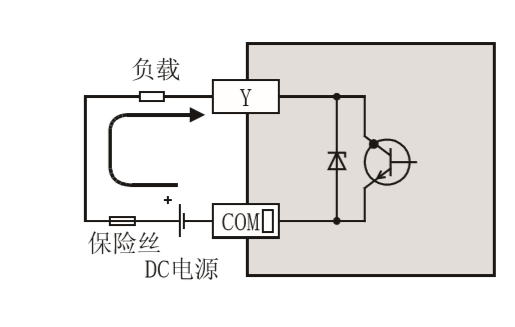

负载电流流到输出（Y）端子，这样的输出称为漏型输出
2）源型输出【+公共端】

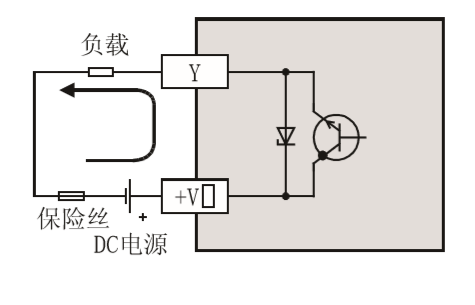

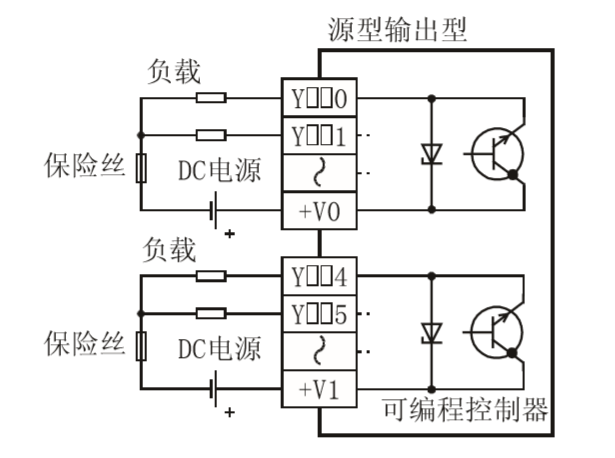

负载电流从输出（Y）端子流出，这样的输出称为源型输出
3）（基本单元）继电器输出型

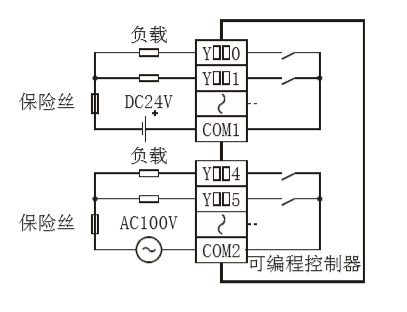

4）继电器外部输出接线
5）漏型输出型
负载电流流入输出（Y）端子。
6）源型输出型
负载电流从输出（Y）端子中流出
