小型PLC系统中西门子200系列和三菱的FX系列是应用的比较多的，作为工控行业的工程师是很有必要明白他们之间的一些不同点的，特别是从程序上来说，因此来写一篇文章，简单的聊聊他们在编程上的一下不同！
西门子PLC和三菱PLC的不同是很多的，因此本文将通过一段很相似的程序来简单说一下西门子200PLC和三菱FX5UPLC的不同！
先来看一段西门子200PLC中的程序：
西门子Micro/Win软件中的程序截图
如图，这是一段很简单的西门子200程序，因为是为了对比PLC中的不同，所以这段程序没有实际符号，也没有特别的含义！就是这个点接通，这个输出点就会输出。接通的同时，通过MOVE指令可以将IB0的值传送到MB0，W2的值传送给MW2，ID4的值传送给MD4。---熟悉西门子200PLC的朋友应该对这里边的M,Q,I,V区都比较了解，不了解的也没关系，后边我会对比来说！
再来看一段三菱FX5U的PLC程序：

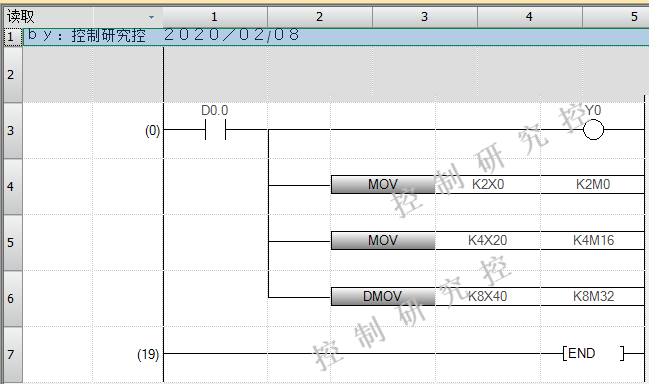

三菱GX-Works3软件中的截图
这段程序是以三菱FX5Uplc为控制器编写的一段程序，和上边的西门子PLC很像，当然也没有特别的含义，只是用来对比！
程序是这个接点接通的话，Y0输出点就会输出，后边同样是三个MOVE指令!第一个MOVE指令是实现将X0开始的一个字节传送到M0开始的一个字节中！第二个MOVE指令是实现将X20开始的2个字节也就是16位长度的值传送到M16开始的2个字节中！第三个MOVE指令是实现将X40开始的4个字节也就是长度32位的值传送到M32开始的4个字节中！
需要说一句的是MOV是16位的传送指令，而DMOV是32位的传送指令！
所以就上边的两个程序的来看，西门子200PLC和三菱FX5U的PLC可以有如下的对应关系：
就两个程序而言存在的对应关系图1
这个图片上我要说明的是西门子200PLC中的存储区和三菱FX5U的软元件，可以有如上的对应关系！
还可以再看一个图片：

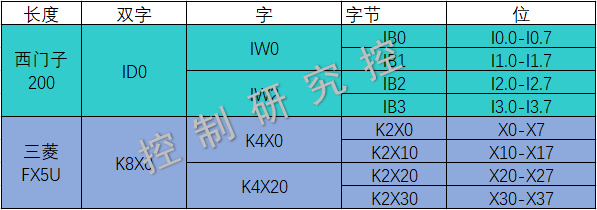

就两个程序而言存在的对应关系图2
从这2个图表上可以看到，西门子PLC中的，，，都表示一个位，而三菱PLC中的X0，Y0，，M0也都表示一个位！
西门子中IB0（）表示一个字节，三菱中K2X0表示X0-X7这样的一个8位字节长区域！
西门子中IW0（）表示一个字，三菱中K4X0表示X0-X17这样的一个16位字长区域！
西门子中ID0（）表示一个双字，三菱中K4X0表示X0-X37这样的一个32位双字长区域！
还是先来看一下三菱FX5Uplc手册上的图片：

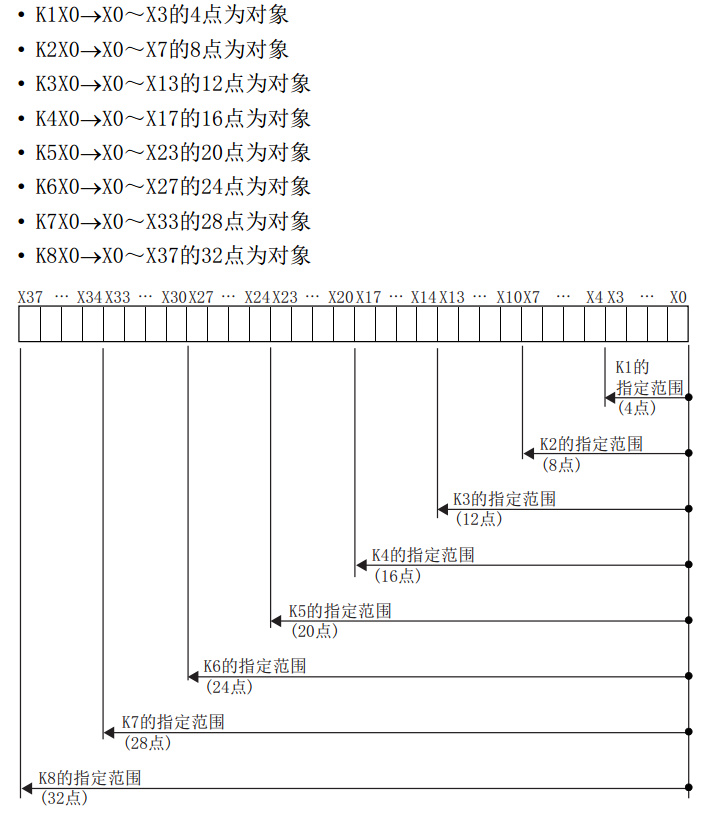

三菱手册上的截图
这个图片上可以看到K1X0就表示X0-X3这4个位，K2X0则表示X0-X7。在三菱中的K1X0这里的K1就表示4个连续的位，在三菱PLC中是一个重要概念！
X0-X37这样的32个位组成一个双字长度，从这个图片上可以看到X37是最高位，X0是最低位！---这个编排方法和西门子PLC中的编排方法不同的！后续有时间再来讨论和西门子不同！
本篇文章就先写到这里，感谢阅读！
