有很多读者问我这样的问题,200SMARTPLC的高速计数器模式如何选择,小编在这里就介绍高数计数器的模式有哪些,不同模式又是如何工作。

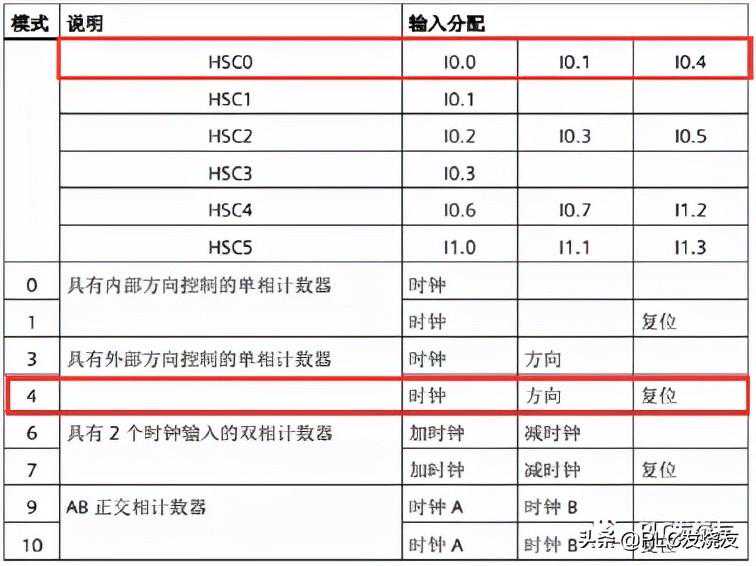

一、高速计数器的模式如图1所示,200SMARTPLC的高速计数器有8种模式,标准型的cpu有6个高速计数器,经济型的CPU只有4个高速计数器,如果想要了解更多的读者可以查看“200SMART系统手册”和“200SMART样本手册”。

图1
如何看呢?在这里简单的举个例子,如果使用的是HSC0的模式4,是时钟,是方向,是复位。需要注意的是这几个输入点就不能作于其他用途,已经被占用了。

图2
二、模式选择对计数器操作的影响1.HSC模式0和1
如图3所示,当时钟从0变成1时,内部方向为1时,计数器当前值加1,内部方向控制为0时,时钟从0变成1时,计数器当前值减1。

图3
2.HSC模式3和4

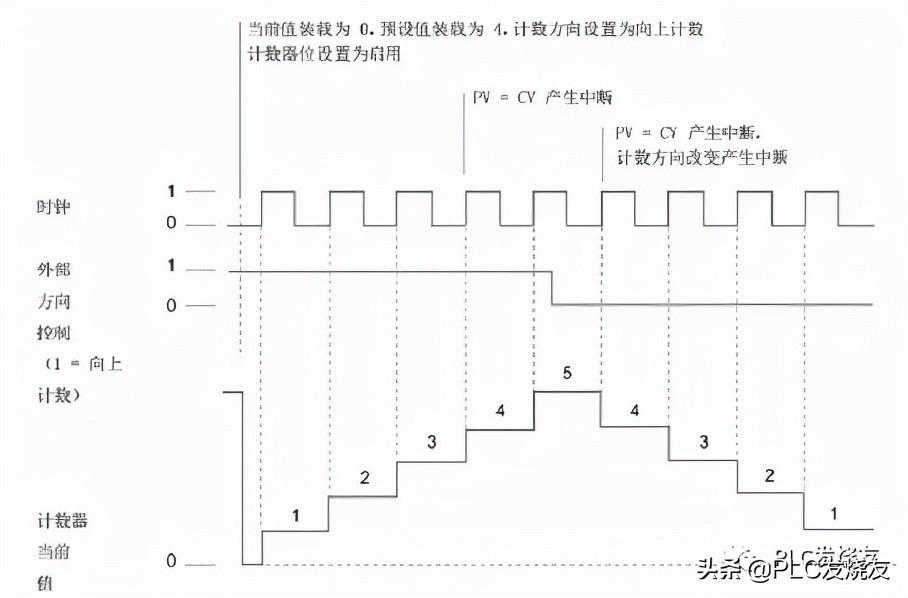

如图4所示,当时钟从0变成1时,外部方向为1时,计数器当前值加1,外部方向控制为0时,时钟从0变成1时,计数器当前值减1。

图4
3.HSC模式0和1

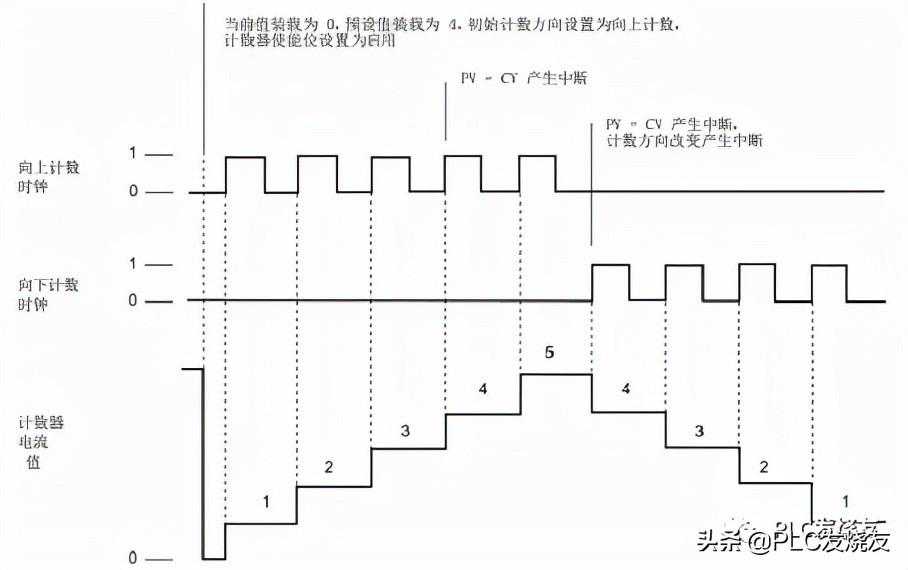

如图5所示,当向上计数时钟从0变成1时,计数器当前值加1,向下计数时钟从0变成1时,计数器当前值减1。

图5
使用计数模式6或7时,如果加时钟和减时钟输入的上升沿在0.3微秒内发生,高速计数器可能认为这些事件同时发生。如果发生这种情况,当前值不改变,而且计数方向不改变。只要加时钟和减时钟输入的上升沿之间的间隔大于该时段,高速计数器就能够单独捕获每个事件。在两种情况下,均不会生成程序错误,而且计数器保持正确计数值。
4.HSC模式9和10(AB正交相位1X)

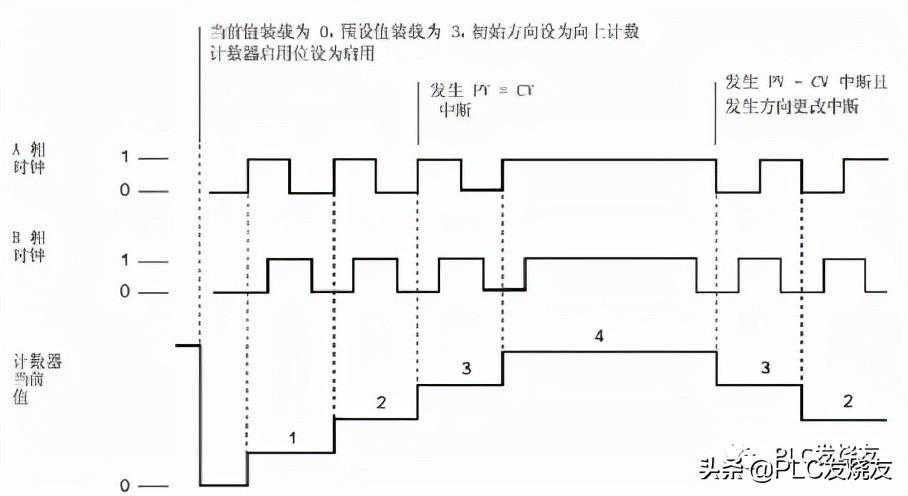

如图6所示,当相时钟从0变为1时,如果A相脉冲超前B相脉冲90°时,计数器当前值加1,如果A相脉冲滞后B相脉冲90°时,计数器当前值减1。

图6
5.HSC模式9和10(AB正交相位4X)

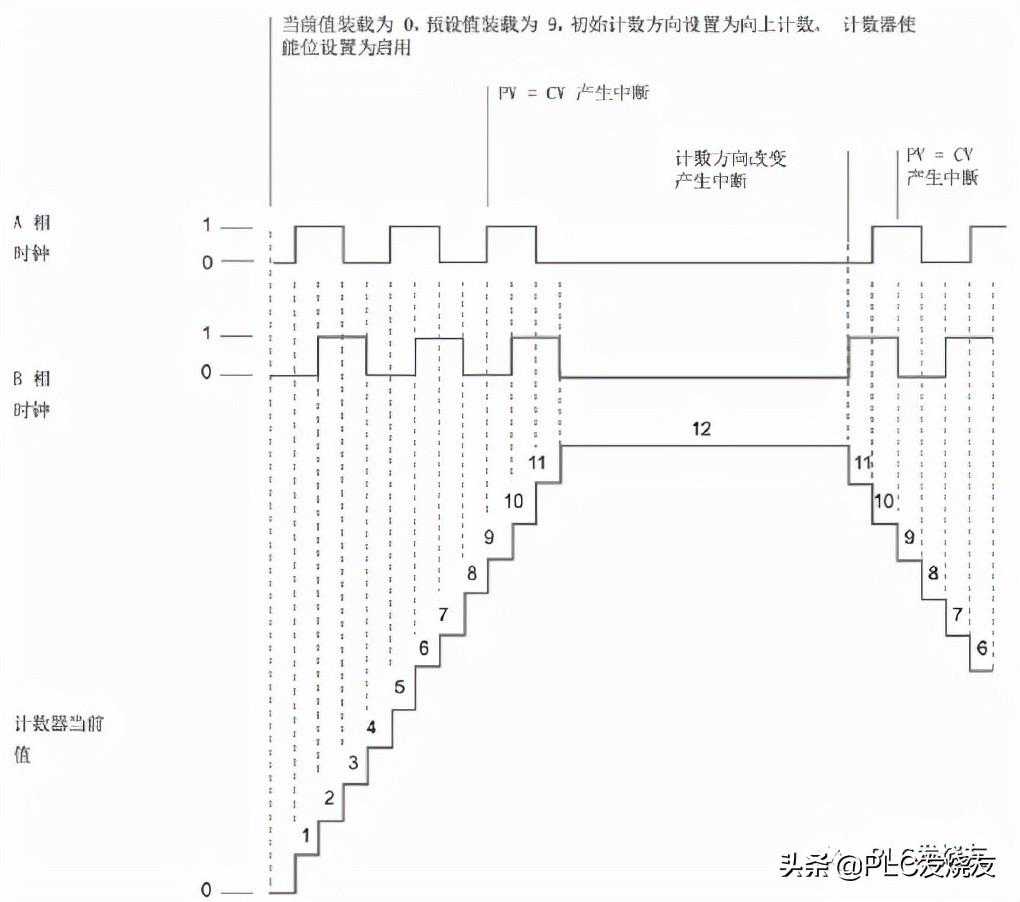

如图7所示,如果A相脉冲超前B相脉冲90°时,A相时钟的0变成1,B相时钟0变成1,A相时钟的1变成0,B相时钟1变成0,计数器当前值加1,总共加4次。
如果A相脉冲滞后B相脉冲90°时,B相时钟0变成1,A相时钟的0变成1,B相时钟1变成0,A相时钟的1变成0,计数器当前值减1,总共减4次。

图7
总结:以上内容就是200smartplc高速计数器所有的工作模式,需要注意模式占用的地址不能再用于其他用途。每一种模式的工作方式都不一样,不需要完全记住,用到时可查“200smart系统手册”。
