第四讲报警记录配置的指导说明
前面文章中跟大家分享了变量记录相关的内容。
今天主要跟大家分享另外一个在画面显示中非常重要的功能：报警记录。
WinCC中的报警记录
报警记录处理由PLC和HMI设备使用的各种报警过程。报警过程可划分为系统定义的报警和用户定义的报警：
（1）用户定义的报警用于监视工厂。
（2）系统定义的报警用于监视HMI设备或PLC。
检测到的报警事件显示在HMI设备上。可使用报警记录系统记录来自正在进行的过程的报警。有目标地访问报警和有关单个报警的补充信息可确保迅速定位和清除故障。这可减少停机，甚至完全避免停机。
系统定义的控制器报警类型取决于使用的控制器。
下图显示了用于与SIMATICS7-300/400控制器进行通信的报警记录系统结构：

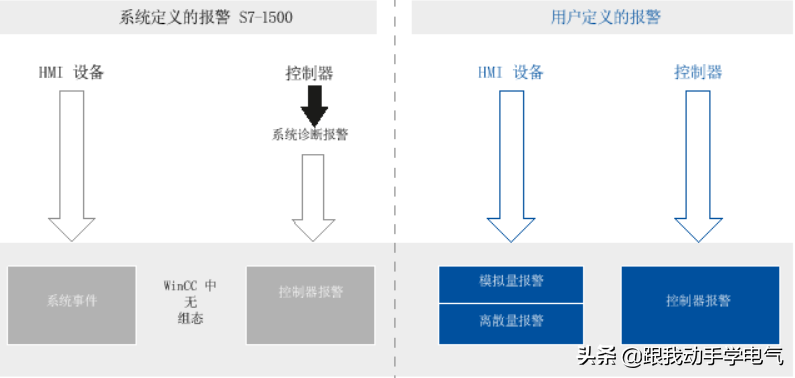

下图显示了用于与SIMATICS7-1500控制器进行通信的报警记录系统结构：
下面举例来看看怎么设置报警记录：
1、首先创建于PLC连接，并添加变量，（这里不过多赘述了，可以参考如下链接回顾以前的文章：
链接1：手把手跟你分享博途HMI精智屏组态，适合初学者
链接2：关于博途精智屏的变量记录的设置和趋势图的使用）

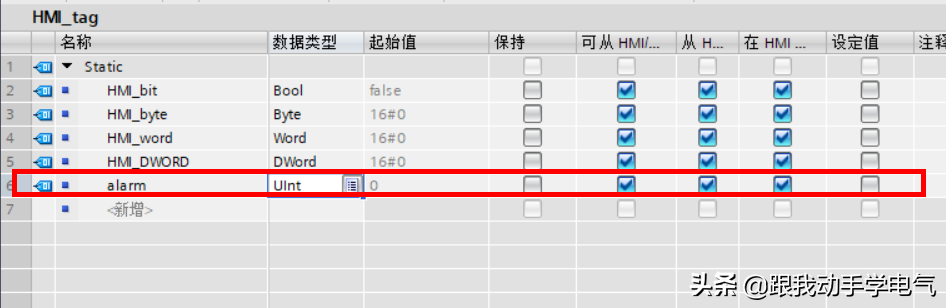

今天在DB块中添加一个alarm的变量，变量类型为Uint。

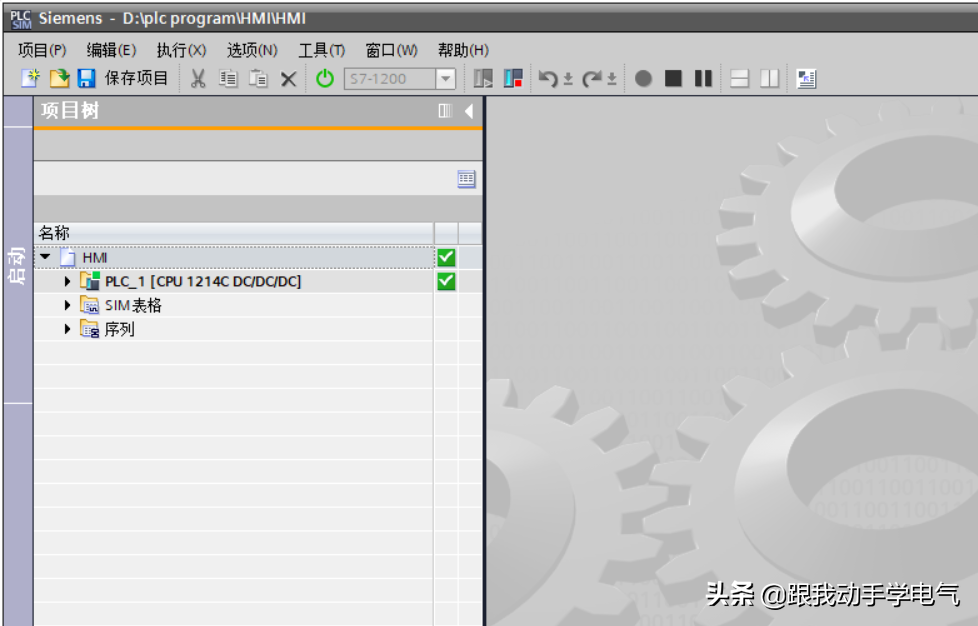

2、将PLC下载到仿真器中，并运行

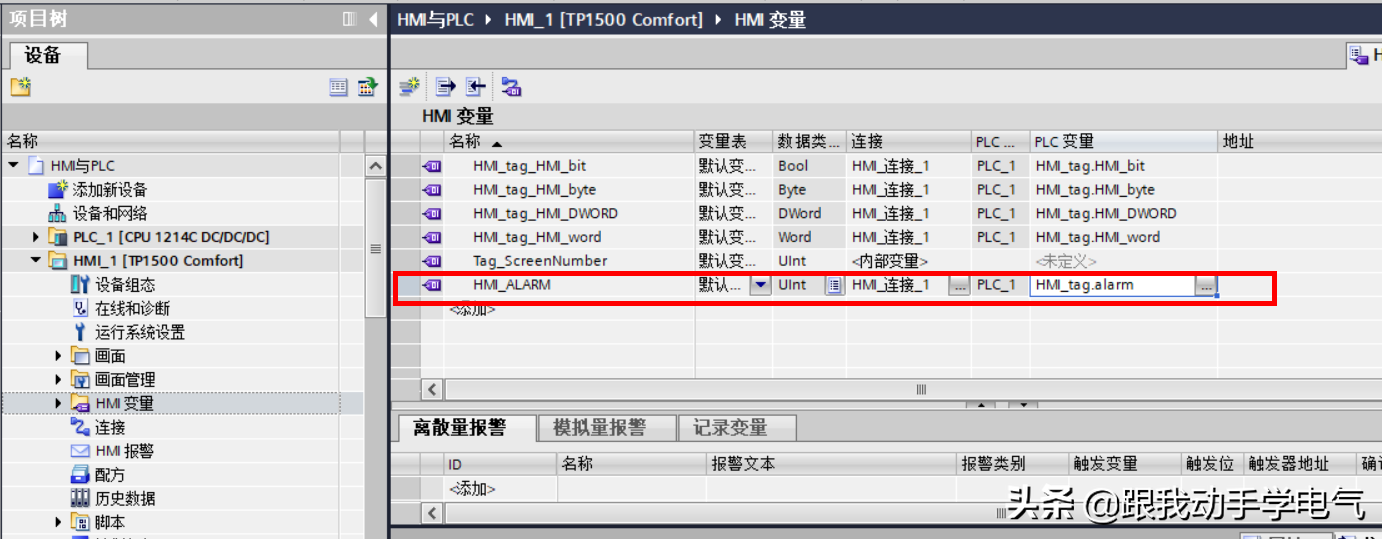

3、在HMI的变量表中添加HMI_ALRAM变量并连接到PLC的DB块变量中。
4、报警记录配置

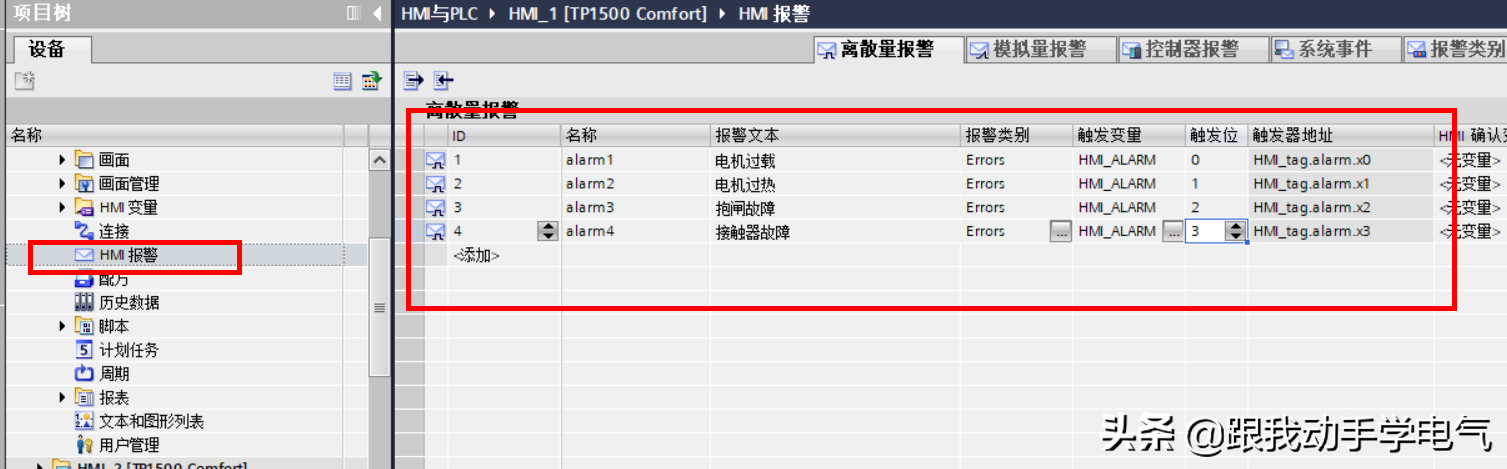

（1）在HMI报警中配置4个报警

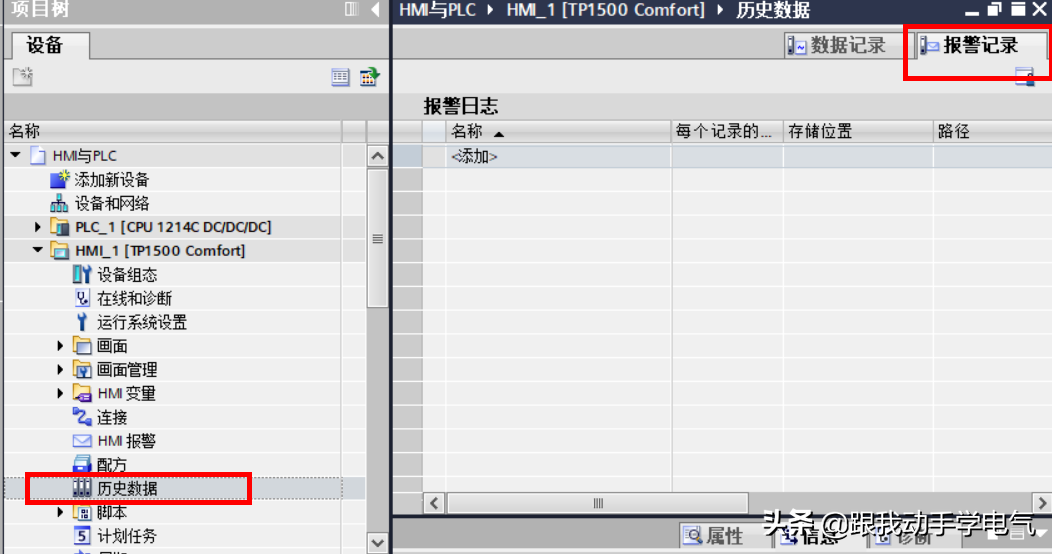

（2）选择历史数据，选择报警记录

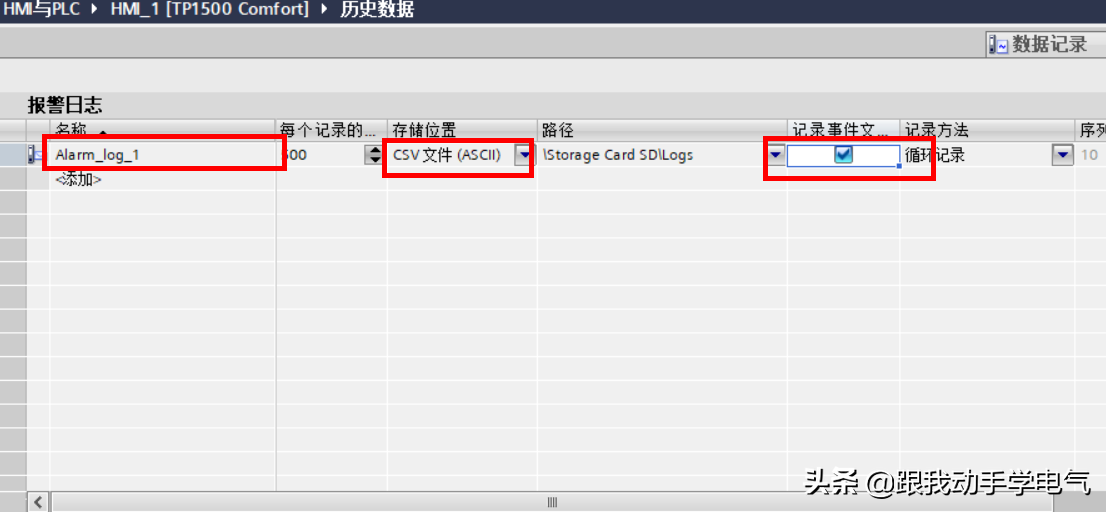

（3）添加报警日志

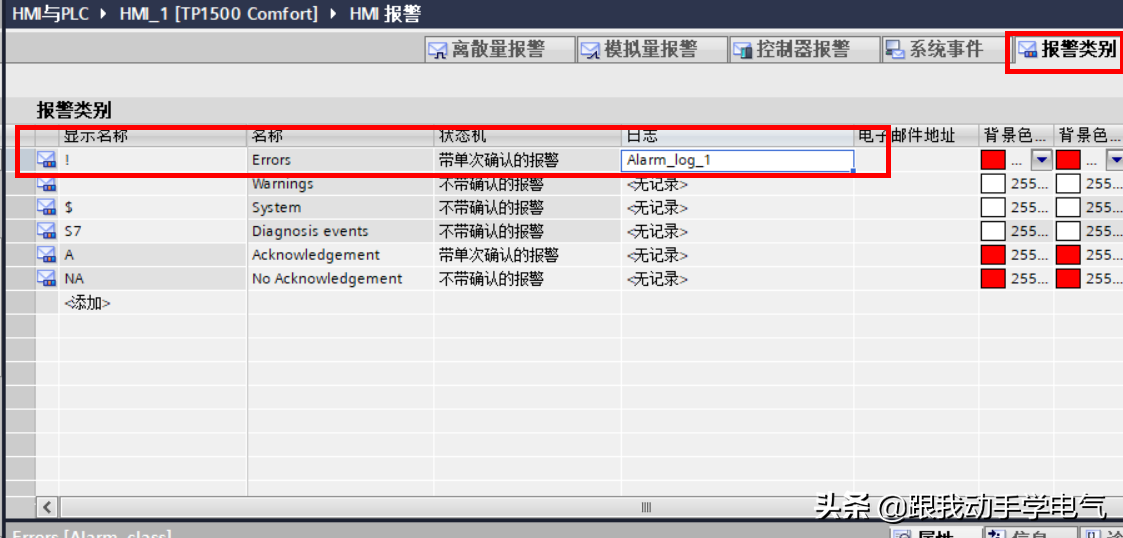

（4）报警类别设置
5、画面中添加一个I/O域来模拟故障，将I/O连接到变量HMI_ALARM，为方便演示，将变量改为二进制显示。

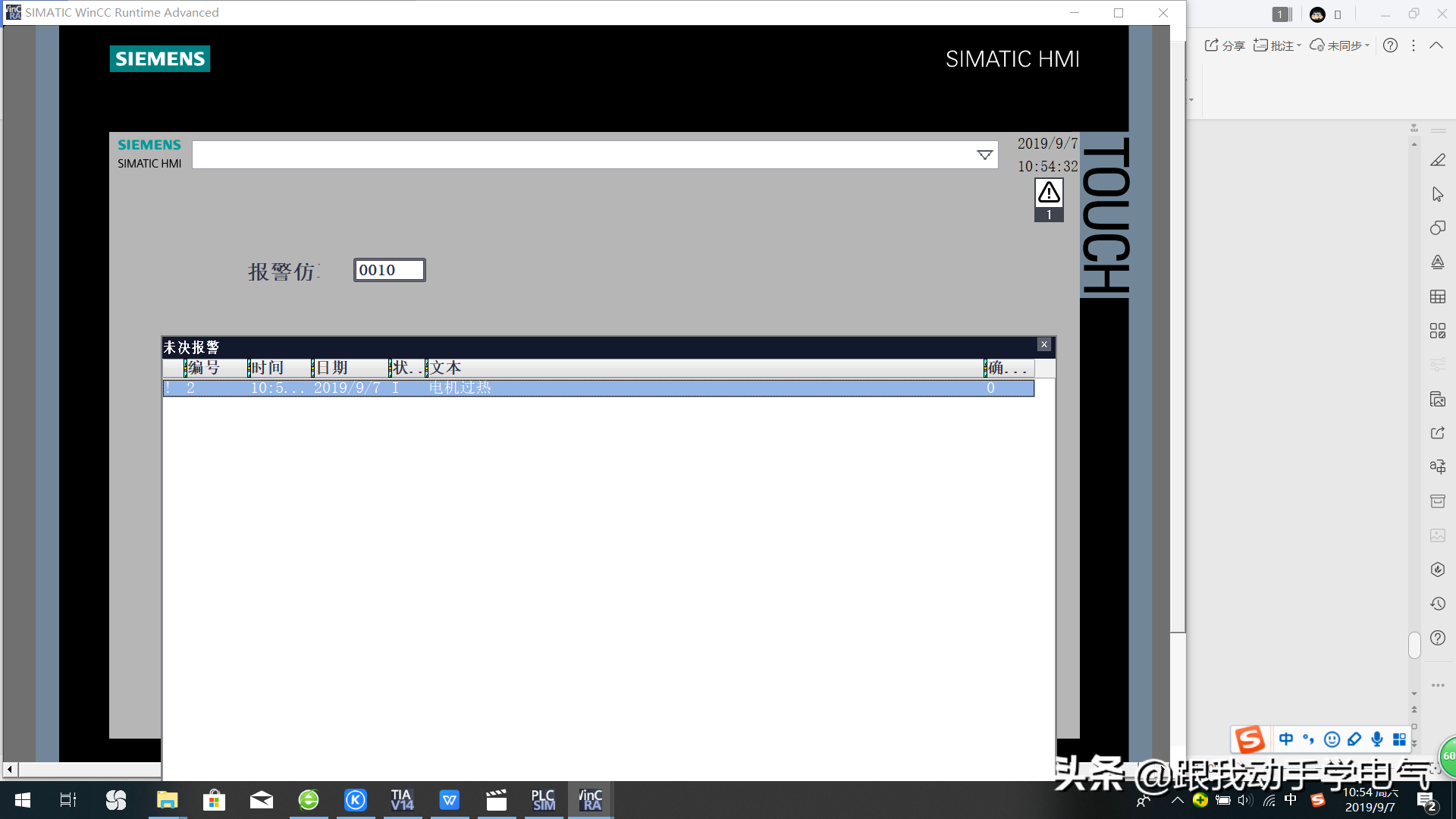

6、仿真运行

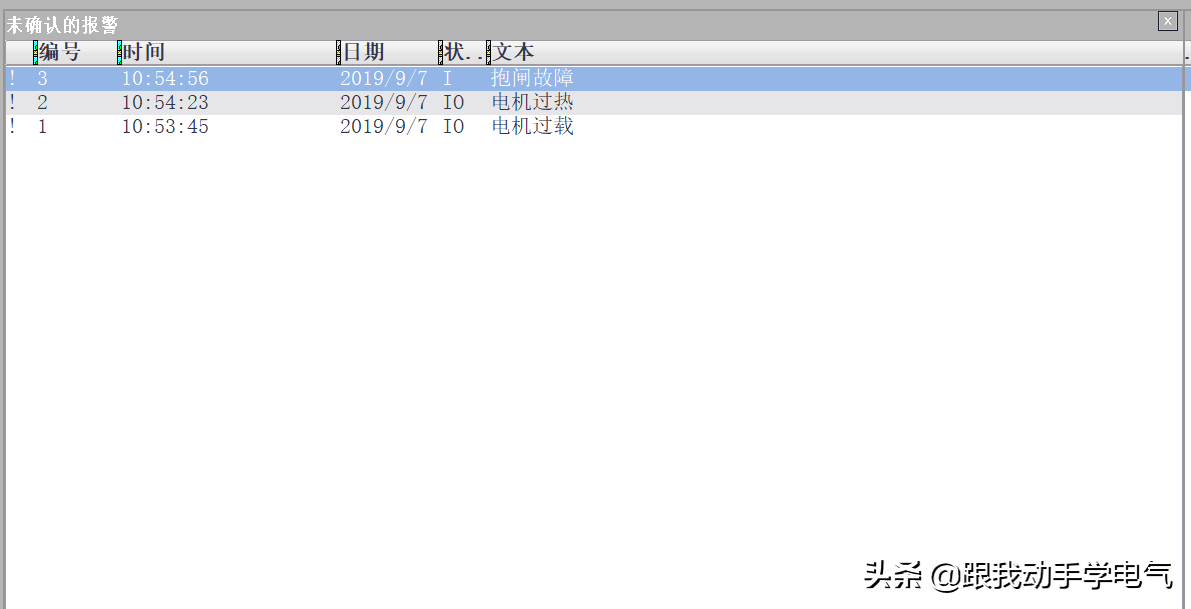

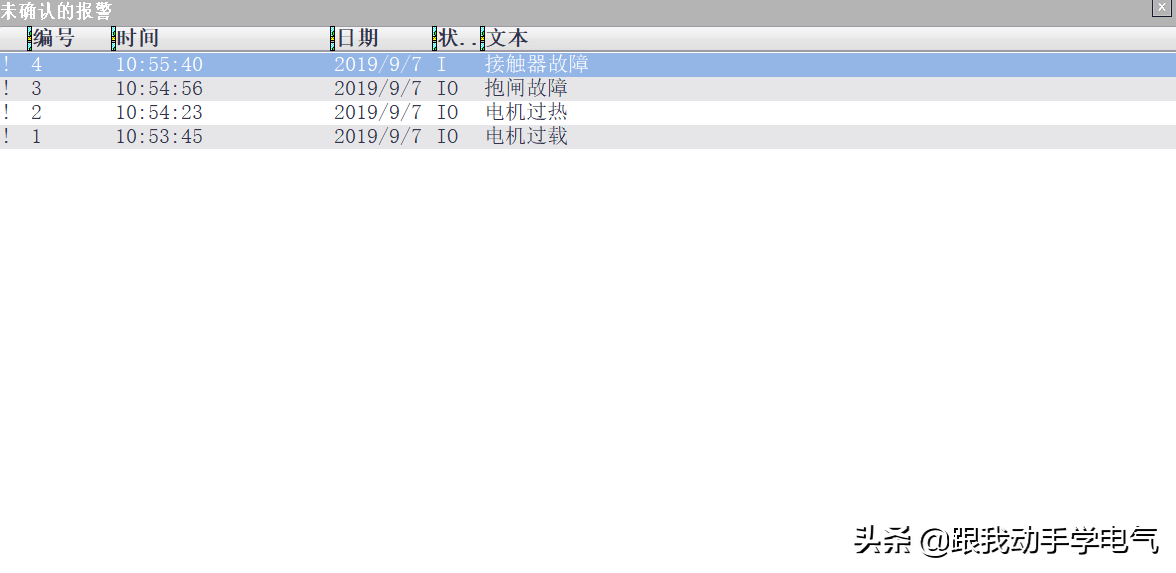

在I/O输入仿真值1、10、100、1000，看看仿真结果
