今天给大家介绍Eplan黑盒的应用~
在绘制电气原理图的过程中，往往会出现一些在符号库中没有的符号，对于这种情况，往往需要我们自己去绘制相应的设备或者符号。
在Eplan中，通常用黑盒来描述标准符号库中没有的符号或设备，黑盒是由图形构成，代表物理上实际存在的设备，在很多情况下都需要用到黑盒，常见的情况如下：
01
1.描述符号库中没有的设备或符号；
2.描述符号库中不完整的设备及配件；
3.标示PLC的装配件；
4.描述一个复杂的设备，例如变频器、伺服驱动器等；
5.描述同一个设备标识下由几个符号组成，如带有制动线圈的电动机；
6.描述备用电缆的连接；
7.描述几个嵌套的设备标识，例如，设备-A1中含有端子排-X1、-X2，嵌套后的端子排设备标识应该为-A1-X1和-A1-X2；
8.描述重新给端子定义设备标识，因为端子设备标识不能被移动；
9.描述不能用标准符号代表的特殊保护设备，通常这些设备需要显示触点映像。
以上的几种情况中，需要用到黑盒，那么黑盒应该怎么去进行制作呢？接下来小编将以变频器为例，给大家演示下如何制作黑盒。

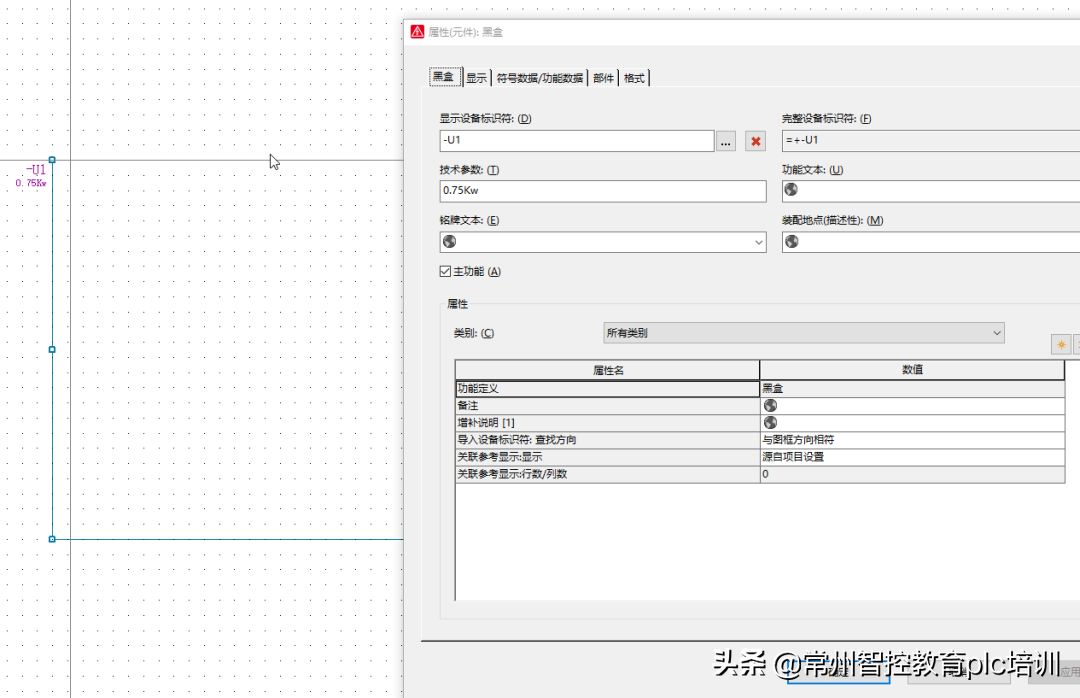

首先，在原理图中先插入一个黑盒，单击“插入”→“盒子/连接点/安装板”→“黑盒”，可插入黑盒。如下图所示，可以在指定的属性内输入相应数值，如设备名称、技术参数、功能文本等属性。

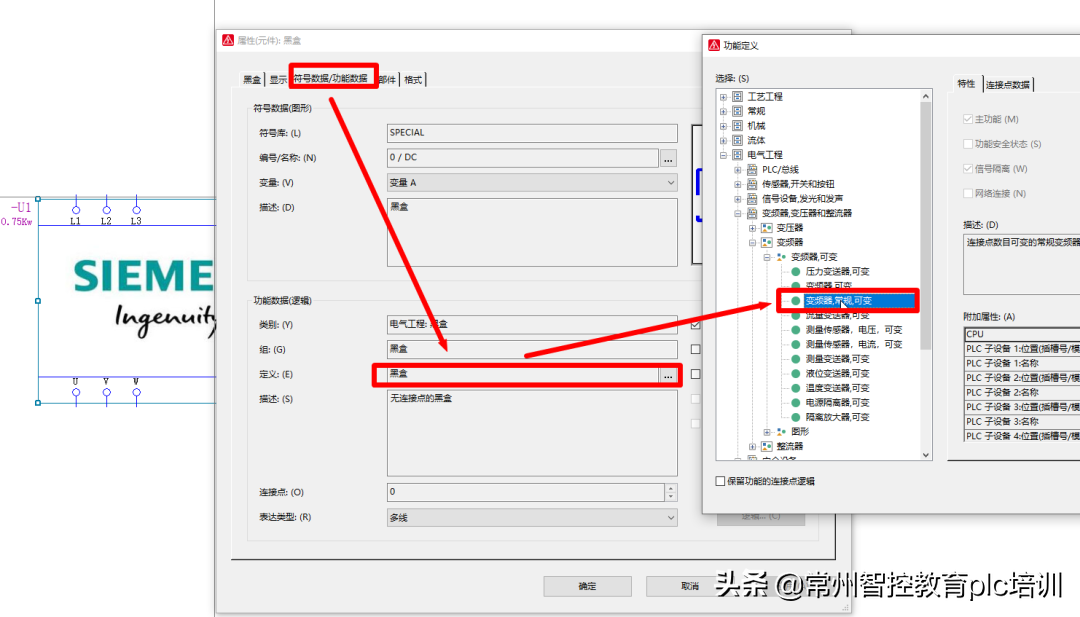

接下来，需要对黑盒进行外部连接点的绘制，单击“插入”→“盒子/连接点/安装板”→“设备连接点”，如下图所示，选择好设备连接点后，设备连接点将会系附在鼠标指针上，然后按“Tabl”键进行变量的切换，然后将设备连接点放置到需要的位置，在弹出的设备连接点属性菜单标签上输入数据。

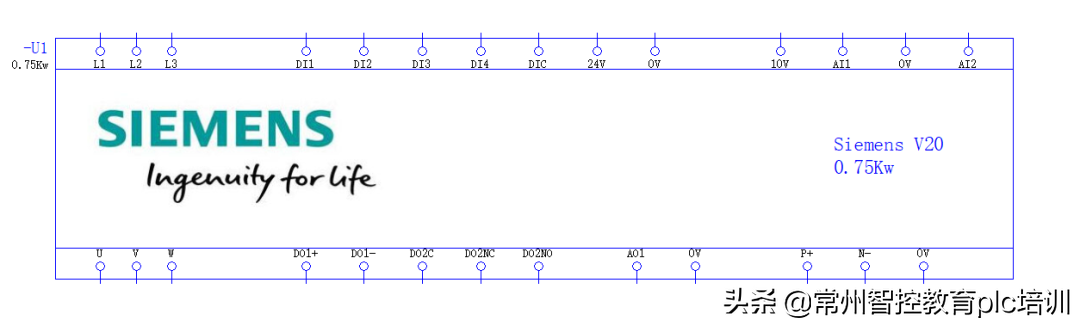

在绘制完成的黑盒中插入图片及文字，如下图所示，这样，一个变频器的黑盒就制作完成了。
以上就是本期小智给大家带来的Eplan黑盒的功能应用。
