S7-1200硬件组态
图1创建S7-1200项目

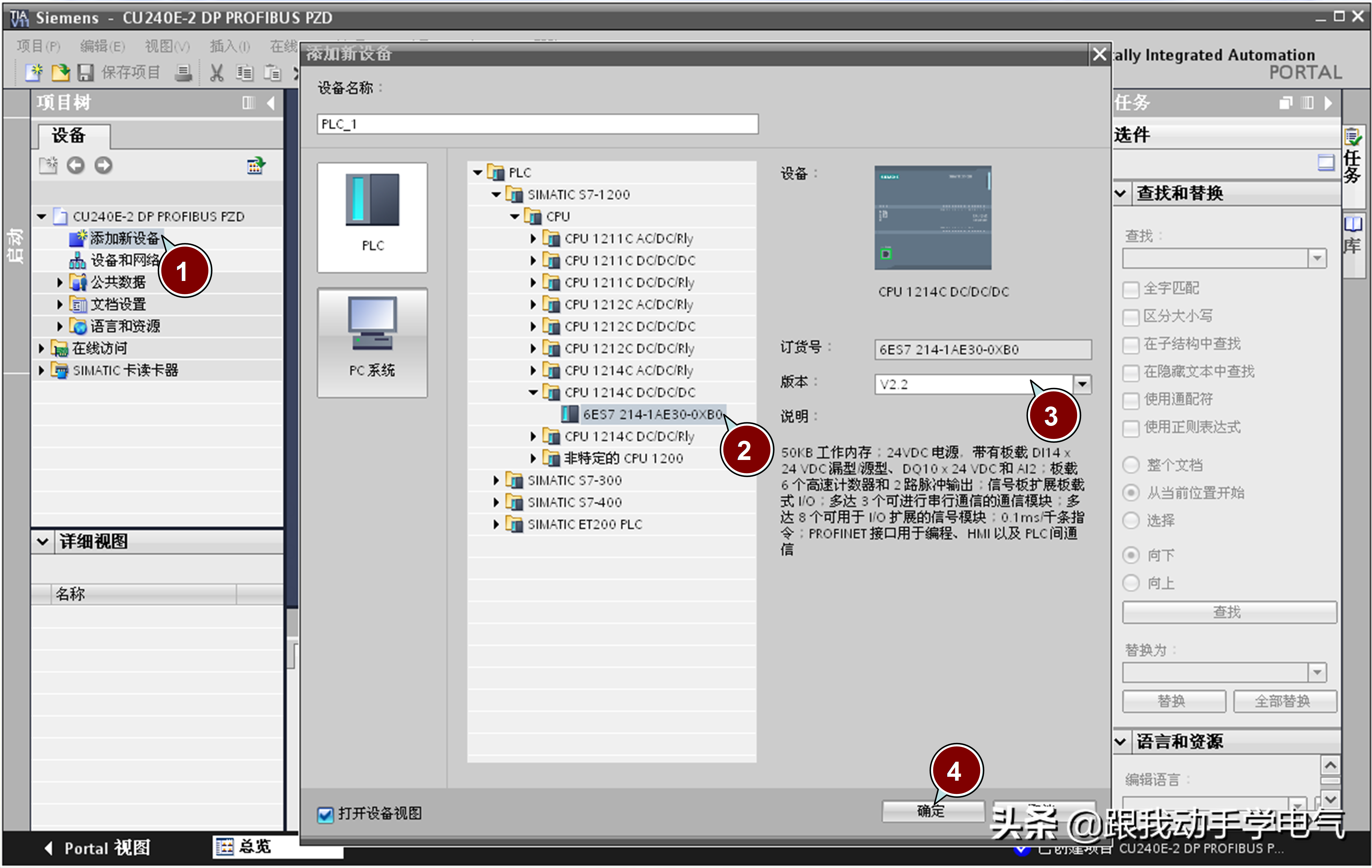

图2添加S7-1200CPU1214C

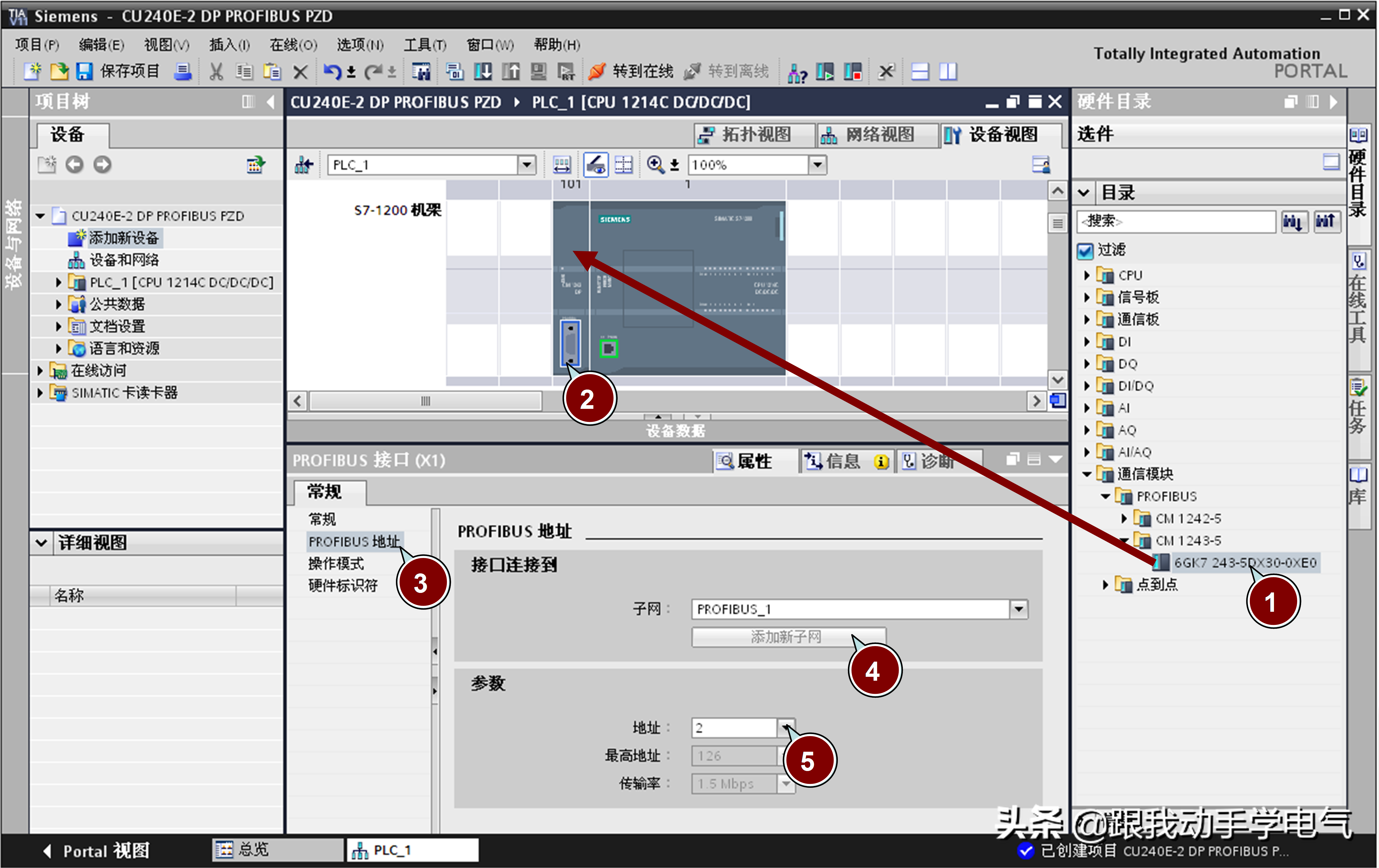

图3添加PROFIBUS主站模块CM1243-5

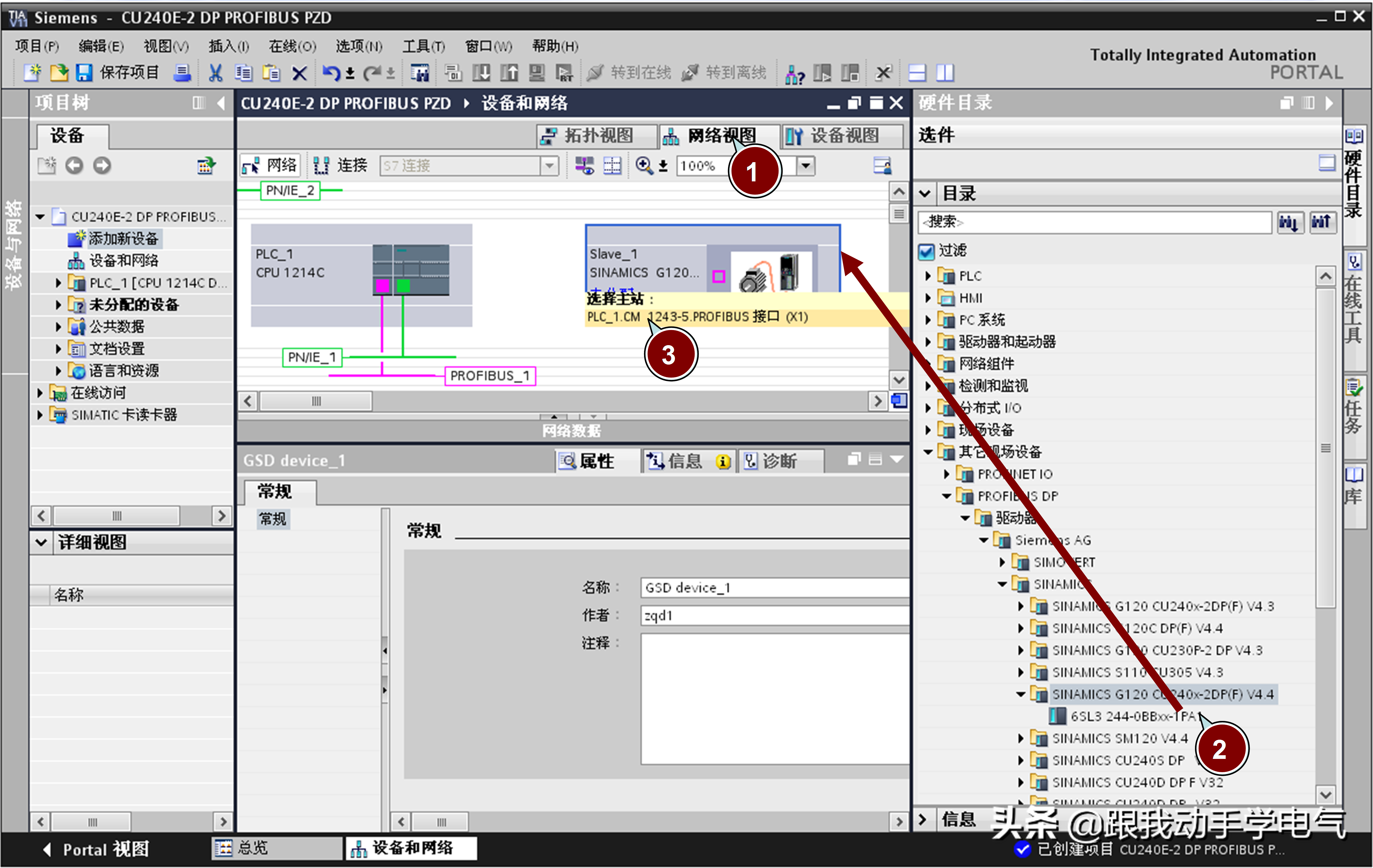

图4添加CU240E-2DPF从站
图5分配CU240E-2DPF从站地址
•组态与CU240E-2DPF通信报文：鼠标双击添加的CU240E-2DPF从站，打开设备视图；1）将硬件目录中“Standardtelegram1，PZD-2/2”模块拖拽到“设备概览”视图的第1个插槽中，系统自动分配了输入输出地址，本示例中分配的输入地址IW68、IW70，输出地址QW64、QW66；2）编译项目。
图6组态与CU240E-2DPF通信报文
图7下载硬件配置
通过标准报文1控制电机起停及速度
S7-1200通过PROFIBUSPZD通信方式将控制字1（STW1）和主设定值（NSOLL_A）周期性的发送至变频器，变频器将状态字1（ZSW1）和实际转速（NIST_A_GLATT）发送到S7-1200.
控制字：常用控制字如下
•047E(16进制)-OFF1停车
•047F(16进制)-正转启动
•0C7F(16进制)-反转启动
•04FE(16进制)-故障复位
主设定值：速度设定值要经过标准化，变频器接收十进制有符号整数16384（4000H十六进制）对应于100%的速度，接收的最大速度为32767（200%）。参数P2000中设置100%对应的参考转速。
示例：通过TIAPORTAL软件“监控表”模拟控制变频器起停、调速和监控变频器运行状态。

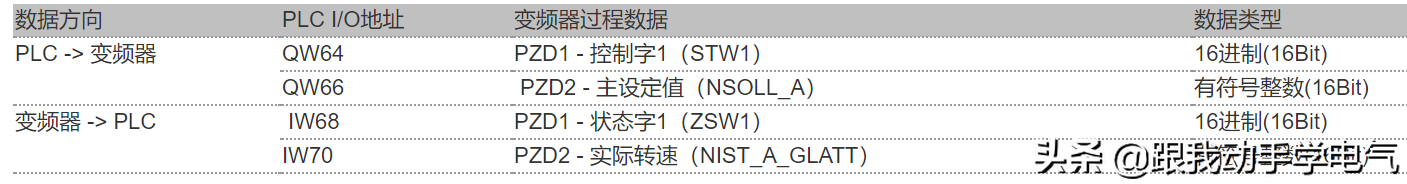

表2-2PLCI/O地址与变频器过程值
启动变频器
首次启动变频器需将控制字1（STW1）16047F写入QW64启动变频器。
停止变频器
将16#047E写入QW64停止变频器；
调整电机转速
将主设定值（NSOLL_A）十进制16384写入QW66，设定电机转速为1500rpm。
读取IW68和IW70分别可以监视变频器状态和电机实际转速。

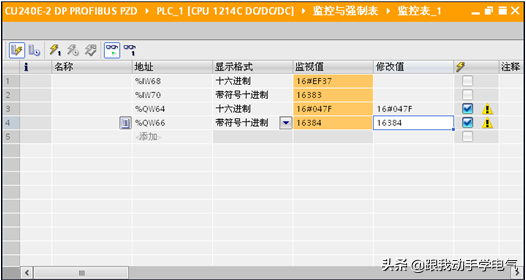

图2-8监控表
PROFIBUS报文结构及控制字和状态字
报文结构
表1报文结构

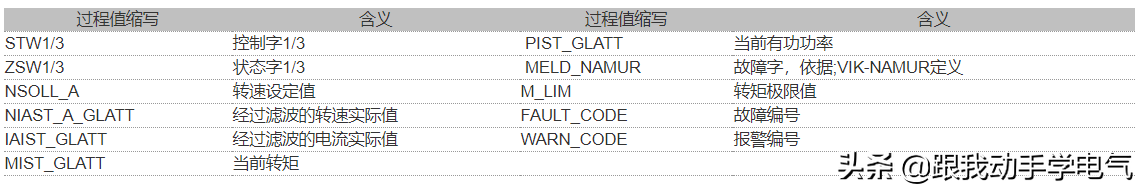

表2过程值缩写含义
控制字

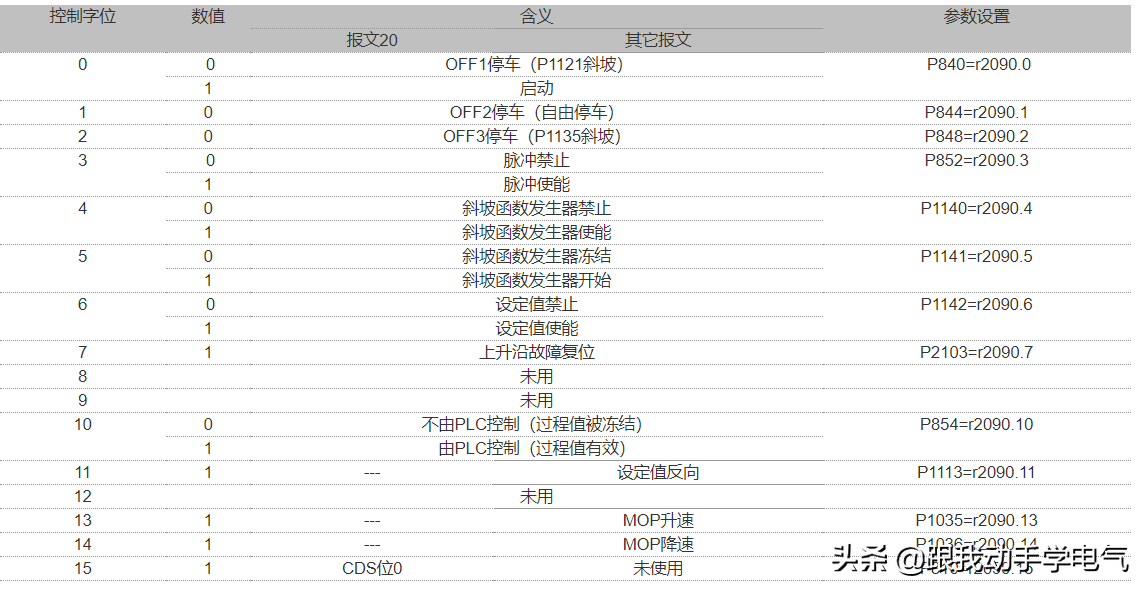

表3控制字
状态字

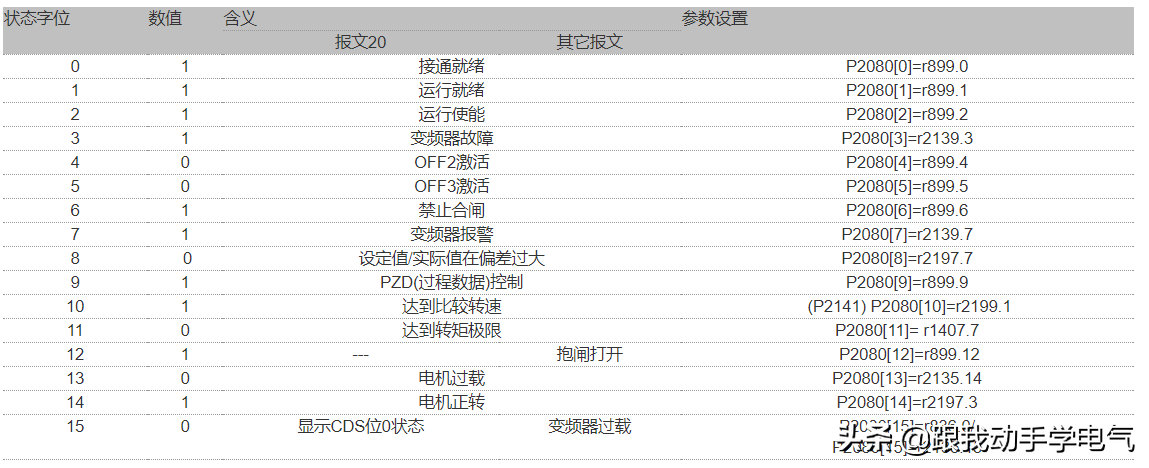

表4状态字
