SANSUI山水是一个源自于日本，拥有着悠久历史的影音品牌，在世界80多个国家均有分支机构和研发中心，销售网络遍布全球100多个国家。2018年，山水（深圳）国际电子科技有限公司成立，负责山水品牌数码产品及迷你音响在中国的推广和销售，并着重发力线上线下全渠道布局。
在TWS耳机市场，山水拥有丰富的产品和类型，此次将要拆解的SANSUI山水TW92开放式蓝牙耳机是其主打不入耳、舒适佩戴的产品，通过符合人体佩戴工程学的新型结构设计，旋转弹性耳挂，实现自适应耳廓且久戴也不胀痛的舒适体验。
在功能配置方面，搭载14.2mm动态驱动单元，支持AAC、SBC音频解码，支持定向传音技术，搭配低音增强算法+动态调节音质，提供低音澎湃、三频均衡的音频效果；支持ENC通话降噪，提供清晰通话效果；支持蓝牙5.3连接，支持游戏模式，带来音画同步的畅快游戏体验；续航方面，可支持单次约8小时，综合约36小时的播放时间。下面就来看看这款产品的详细拆解报告吧~
一、SANSUI山水TW92开放式蓝牙耳机开箱
SANSUI山水TW92开放式蓝牙耳机包装盒采用了天地盖结构，简约设计，正面展示有耳机外观，品牌LOGO和产品名称，以及90°可旋转式耳挂的产品特点。

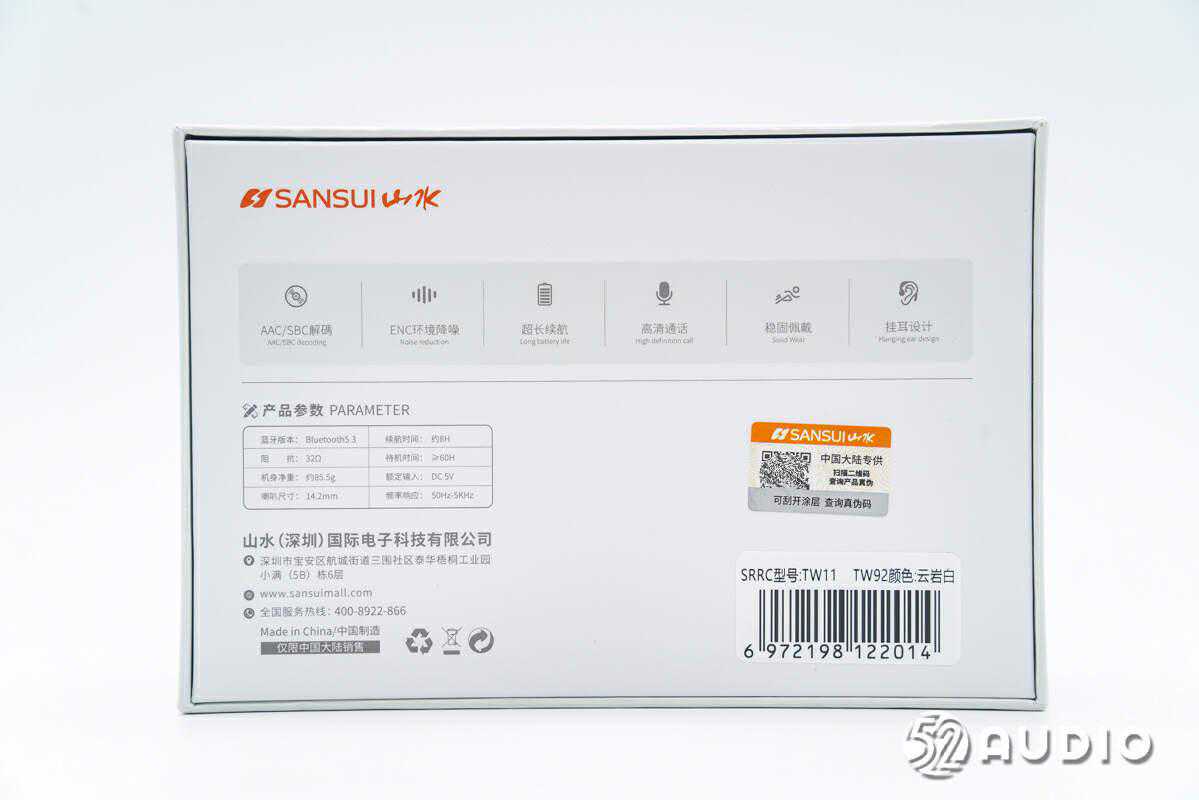

包装盒背面贴有防伪标签，介绍有产品功能特点：AAC、SBC解码、ENC环境降噪、超长续航、高清通话、稳固佩戴和挂耳设计；产品参数，蓝牙版本：,，阻抗：32Ω，机身重量：约85.5g
，喇叭尺寸：14.2mm，续航时间：约8H，待机时间：≥60H，额定输入：DC5V，频率响应：50Hz~5KHz。山水（深圳）国际电子科技有限公司，中国制造。

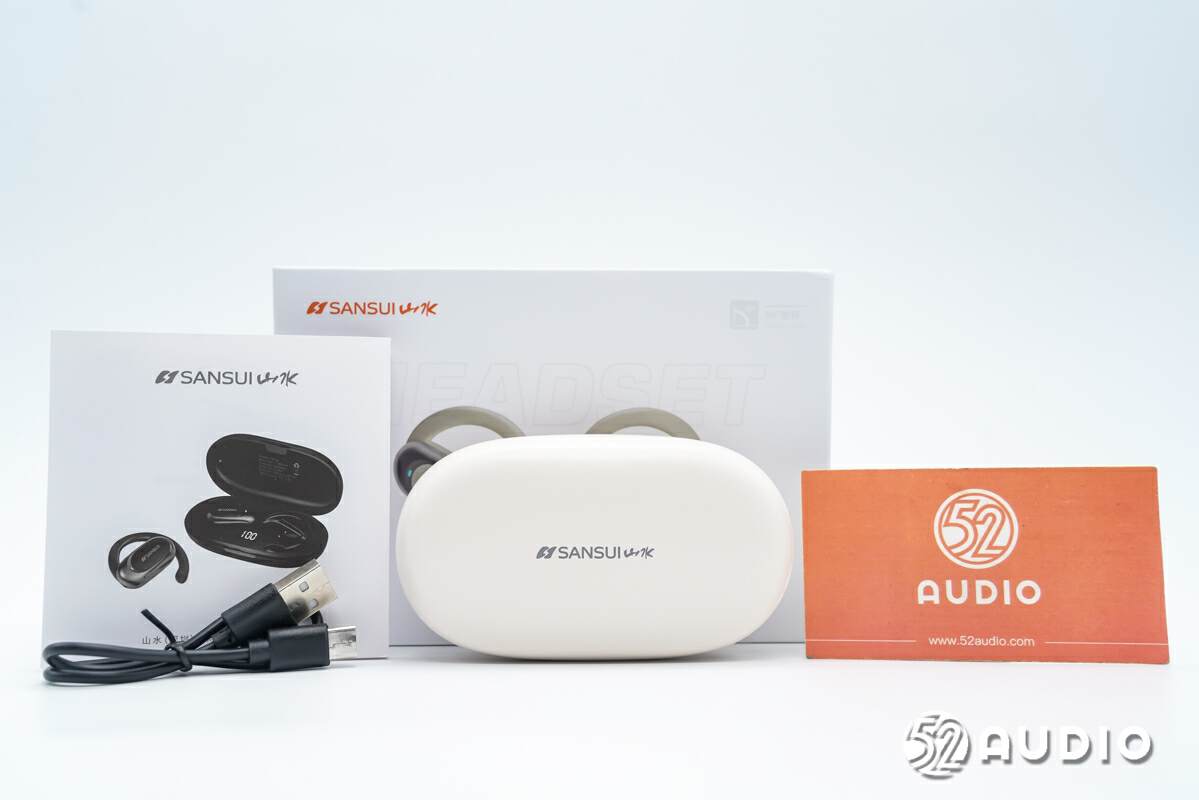

包装盒内部物品有耳机、充电线和产品使用说明书。

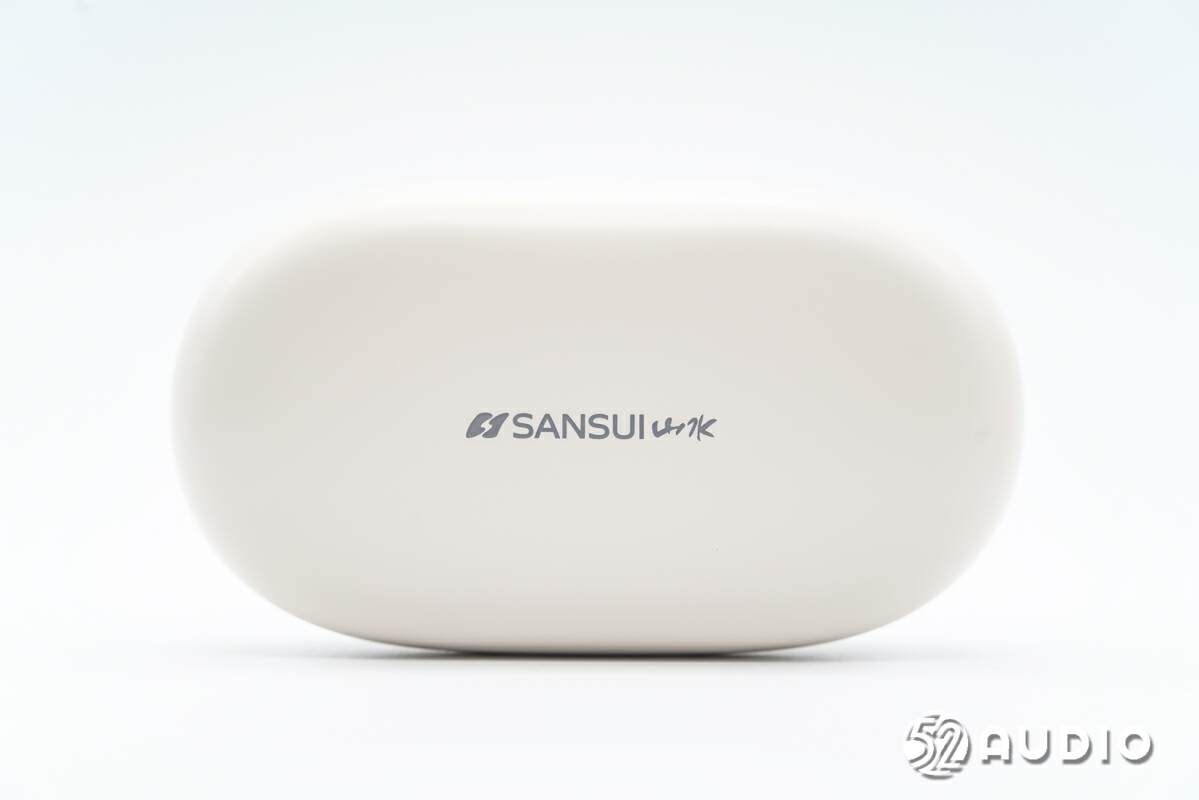

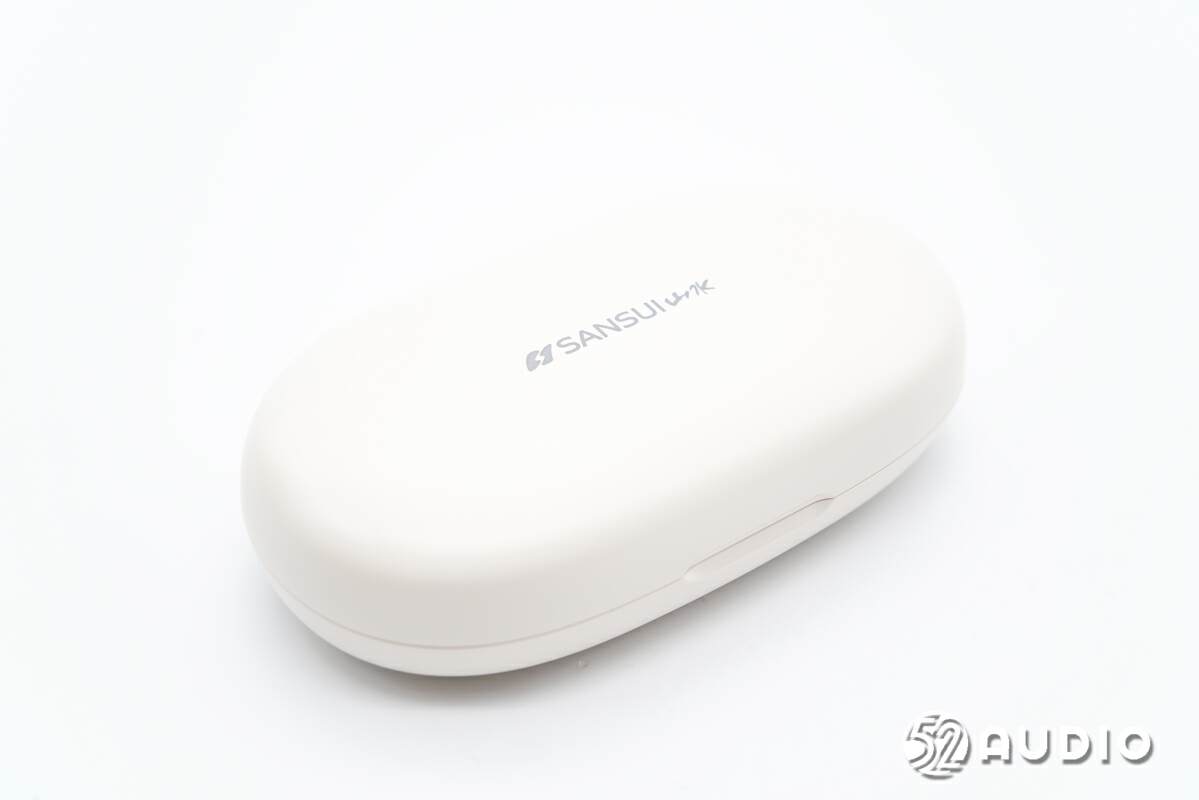

SANSUI山水TW92充电盒采用了更加便携的扁平椭圆形设计，机身过渡圆润无棱角；哑光质感，不沾染指纹，不易出现划痕。

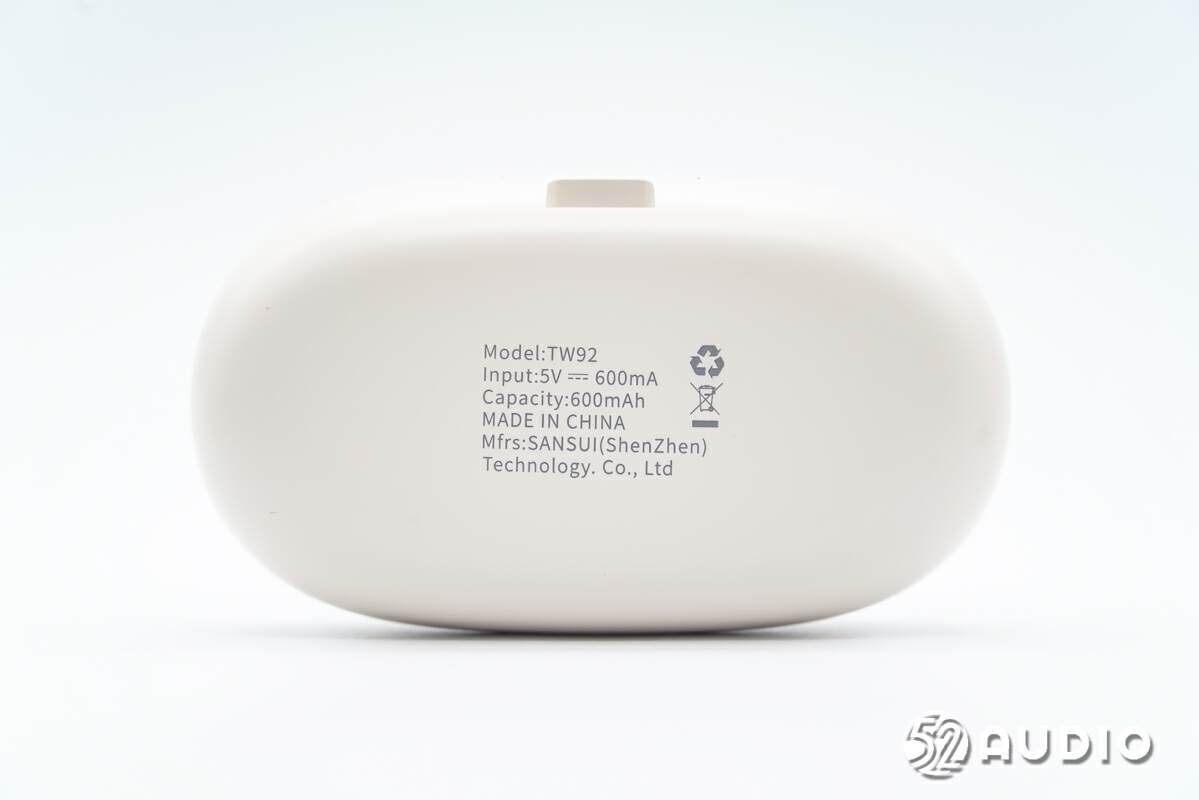

充电盒底部印有参数信息，型号：TW92，输入：5V-600mA，容量：600mAh。

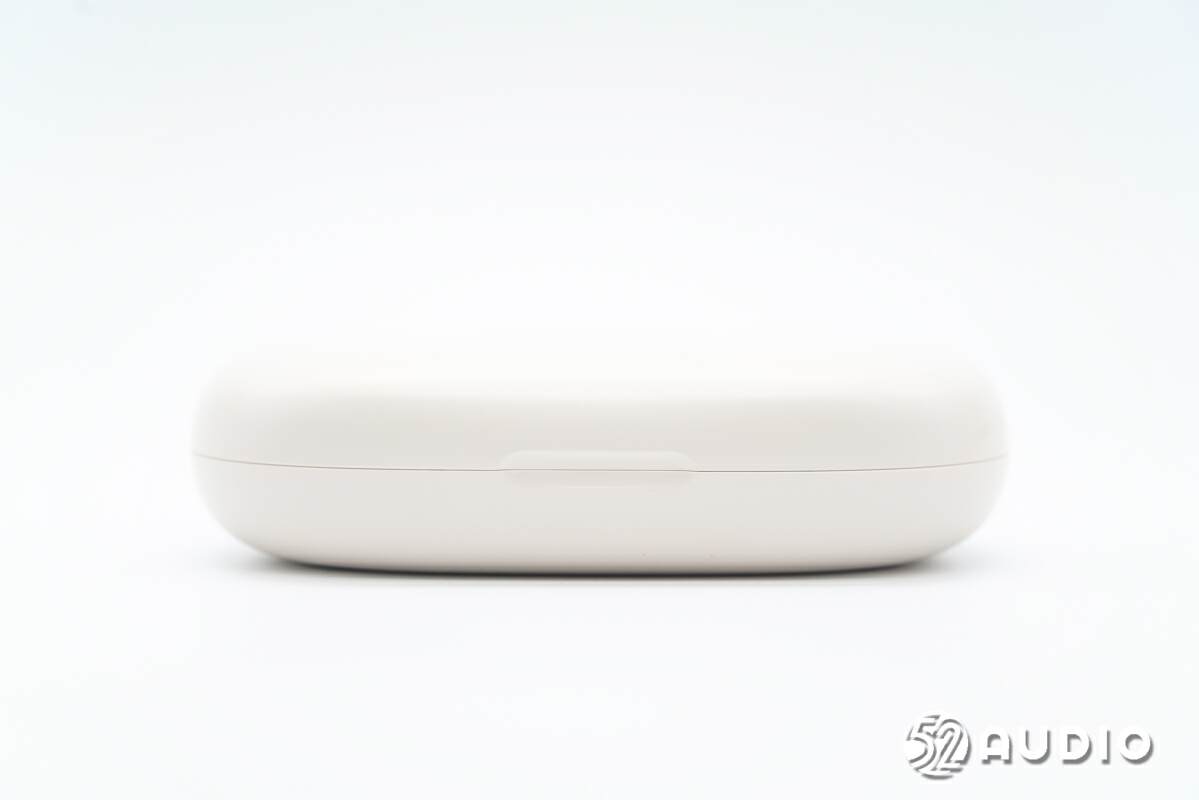

充电盒正面外观一览，设计有倒角，便于用户开启。

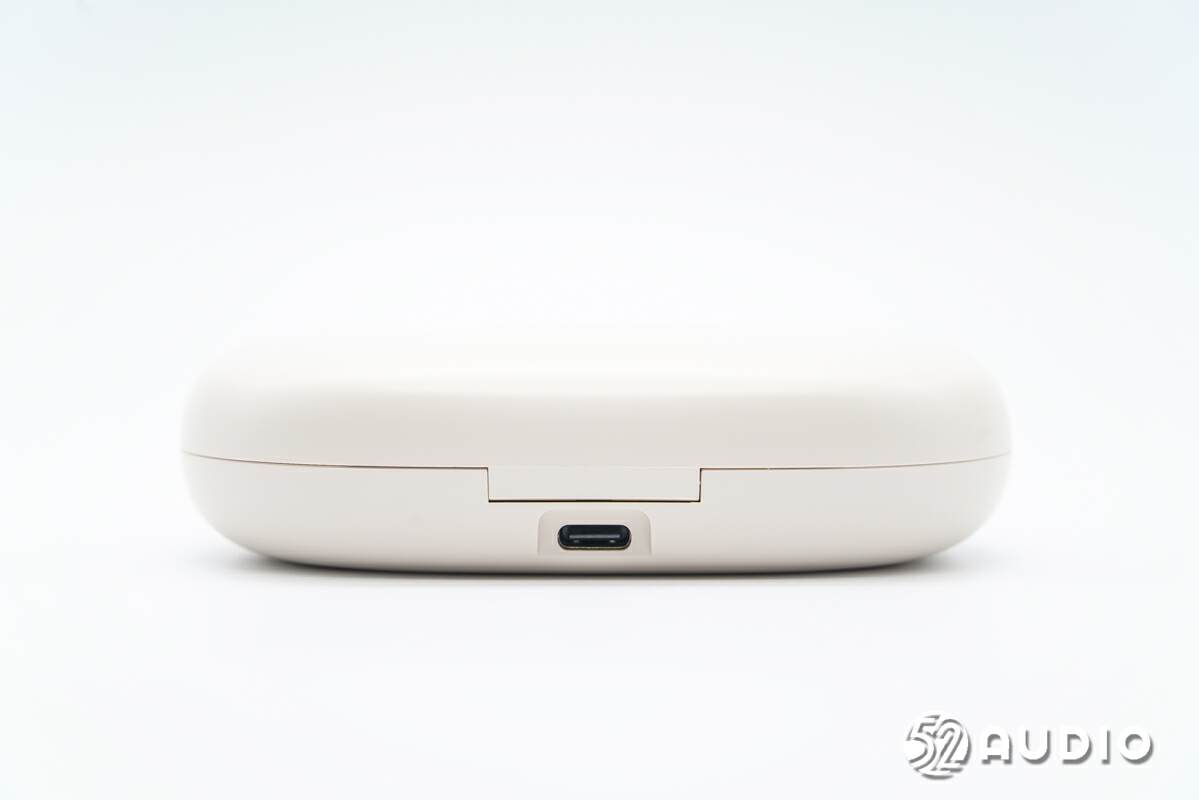

充电盒背面设置Type-C充电接口。

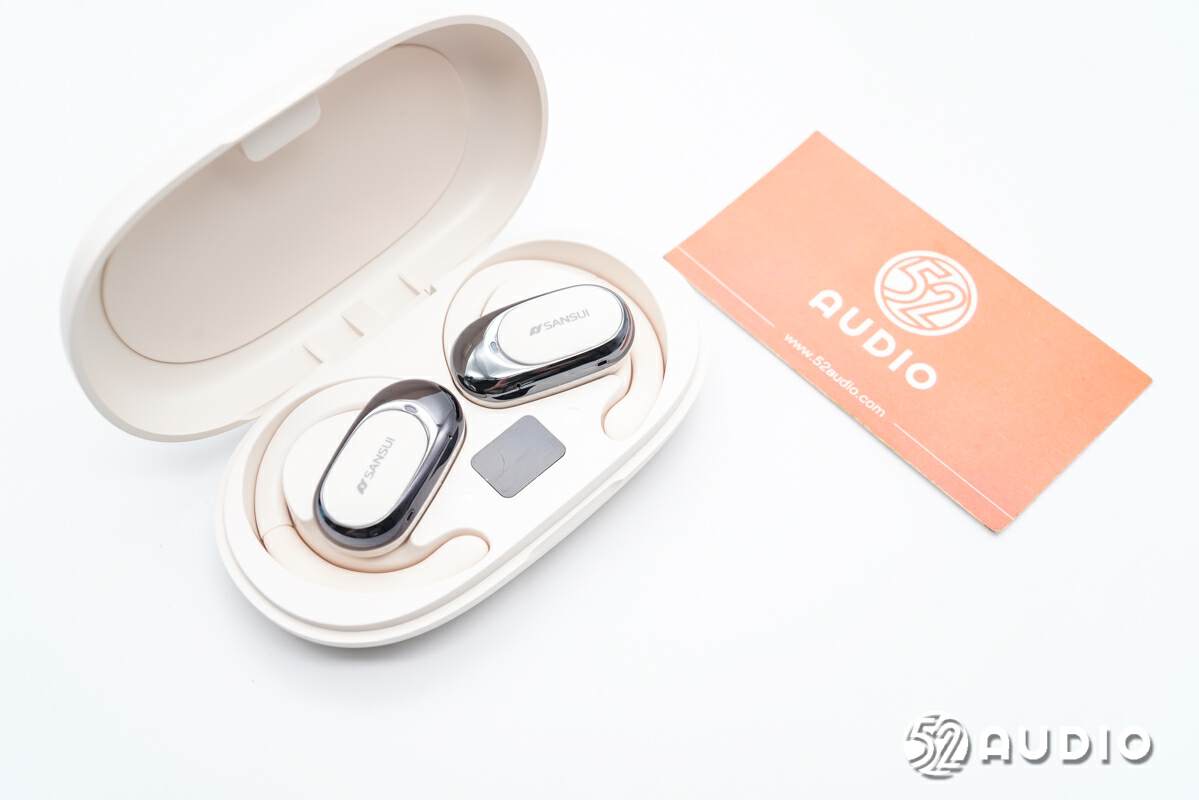

打开充电盒盖，内部耳机左右顺序平放在座舱内。

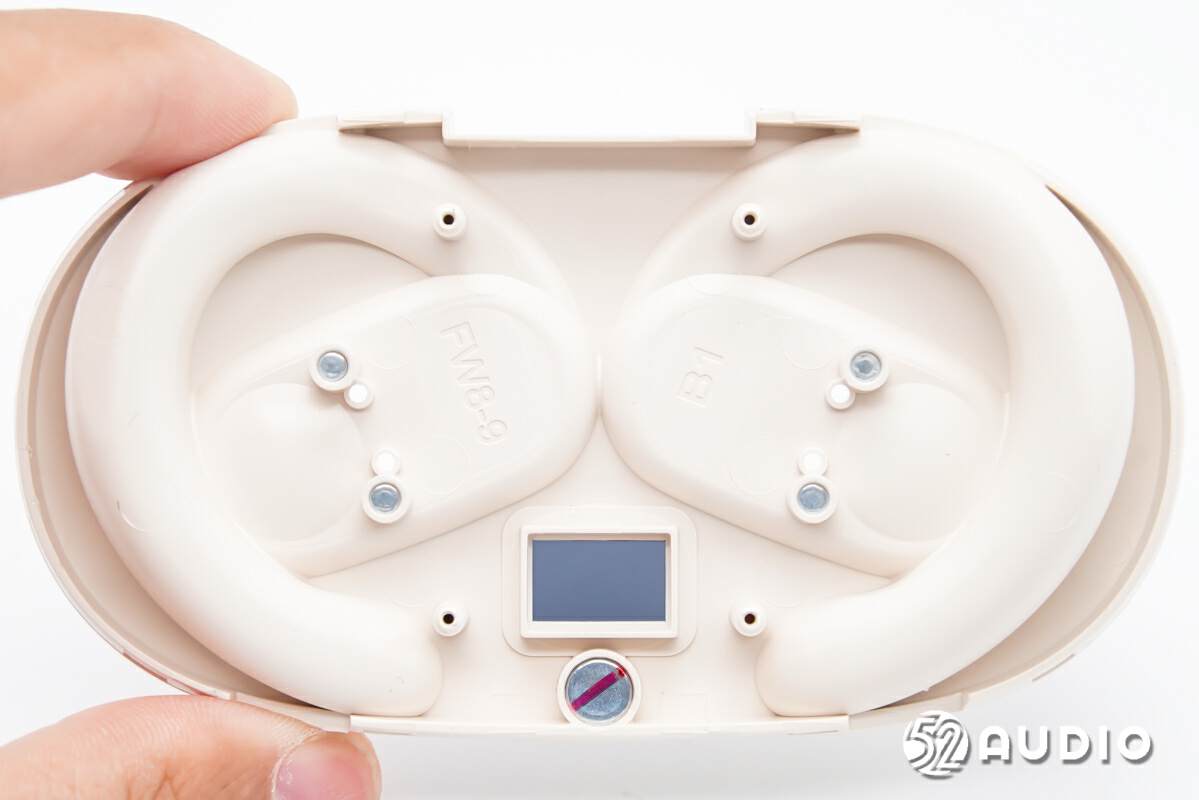

取出耳机，座舱内部结构一览。

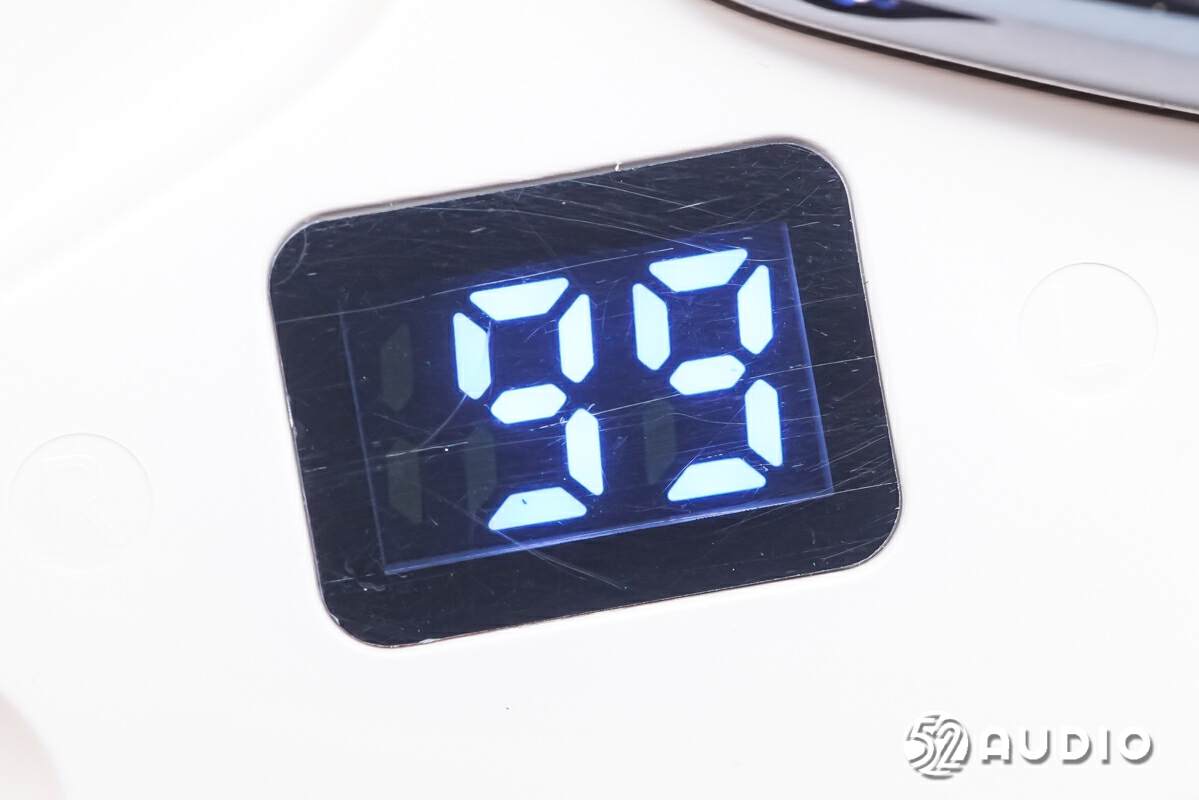

座舱上的数字显示屏特写，能够清晰显示充电盒剩余电量信息。

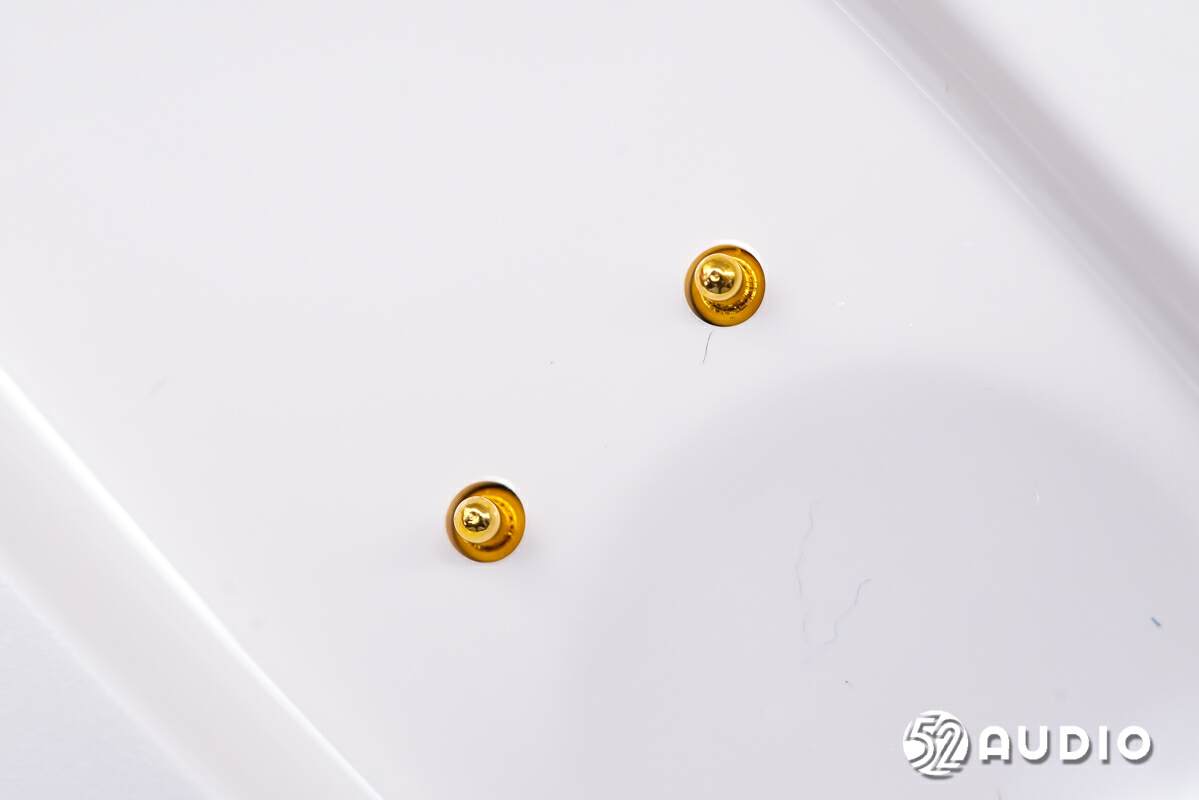

座舱内部为耳机充电的金属顶针特写。

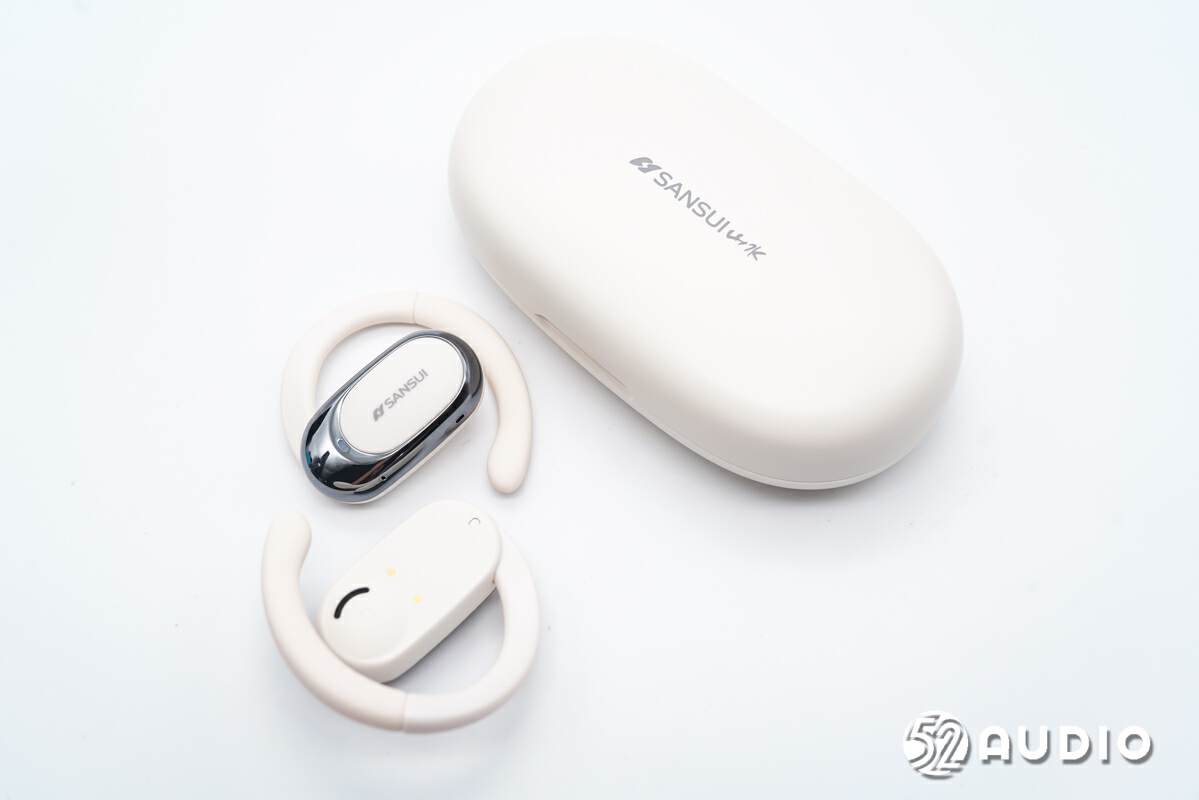

SANSUI山水TW92开放式蓝牙耳机整体外观一览。

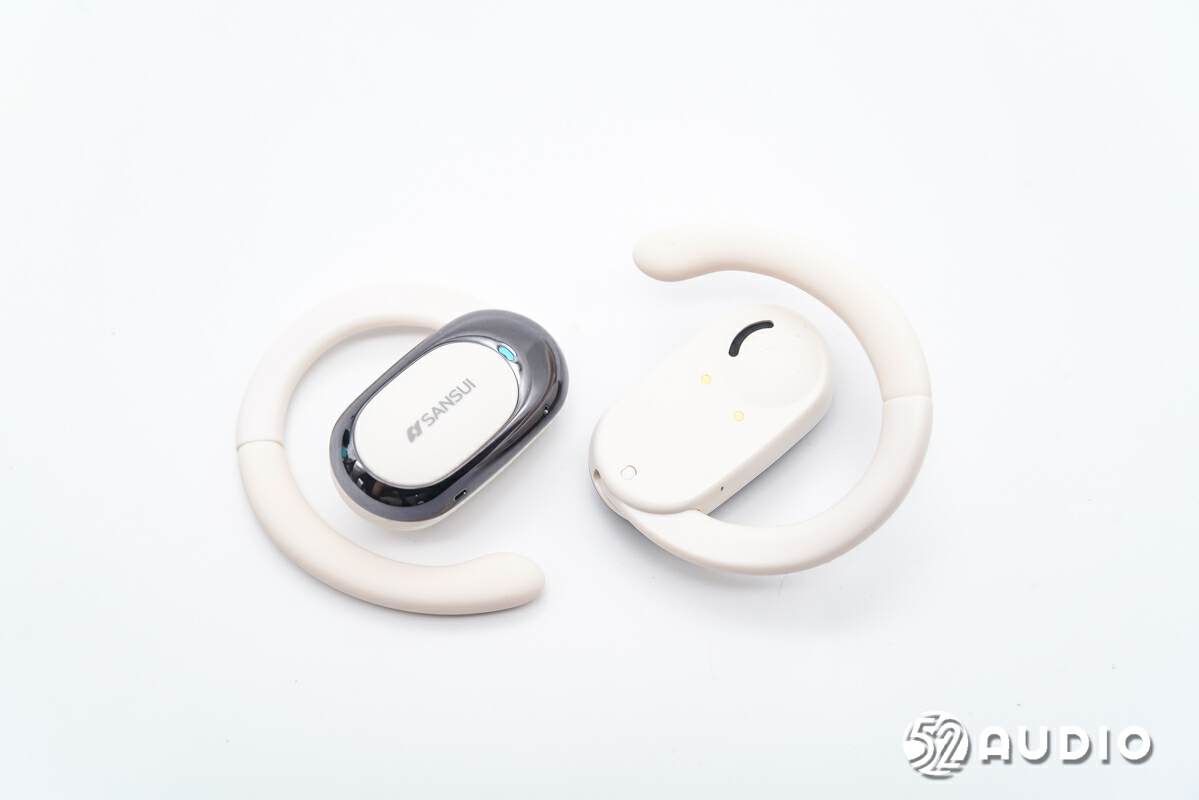

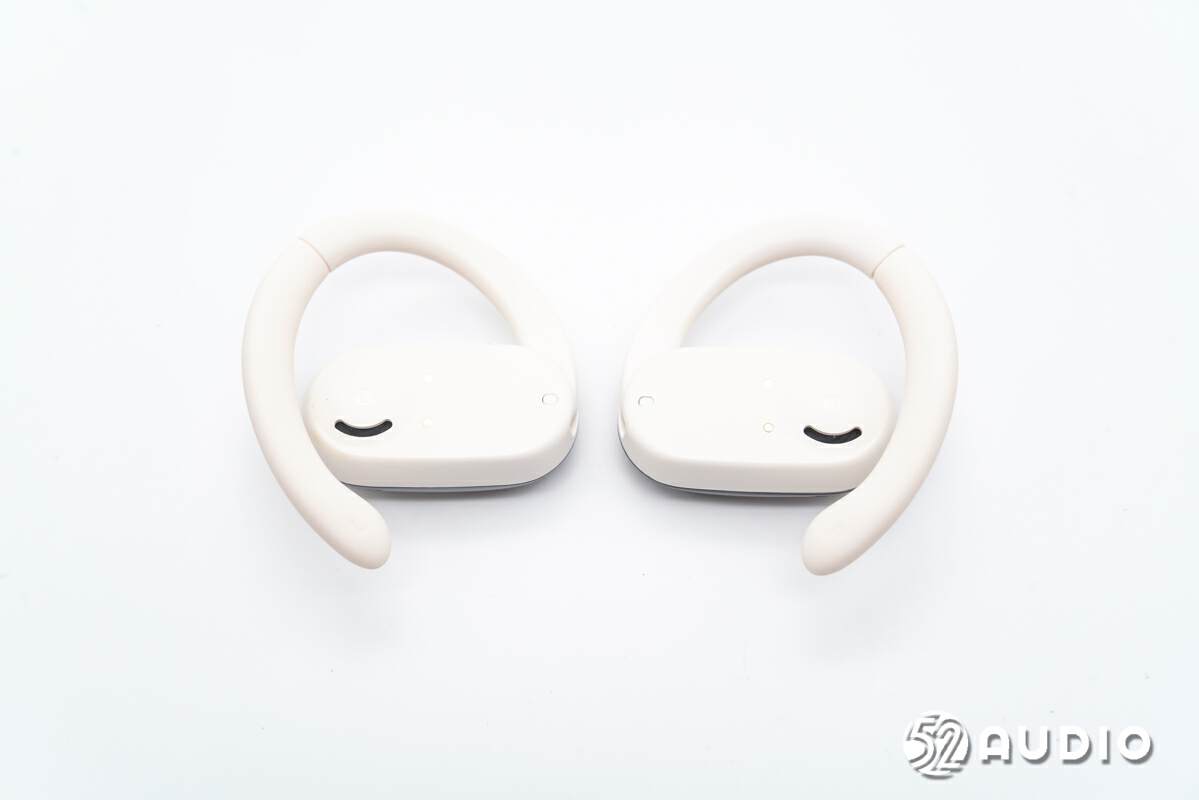

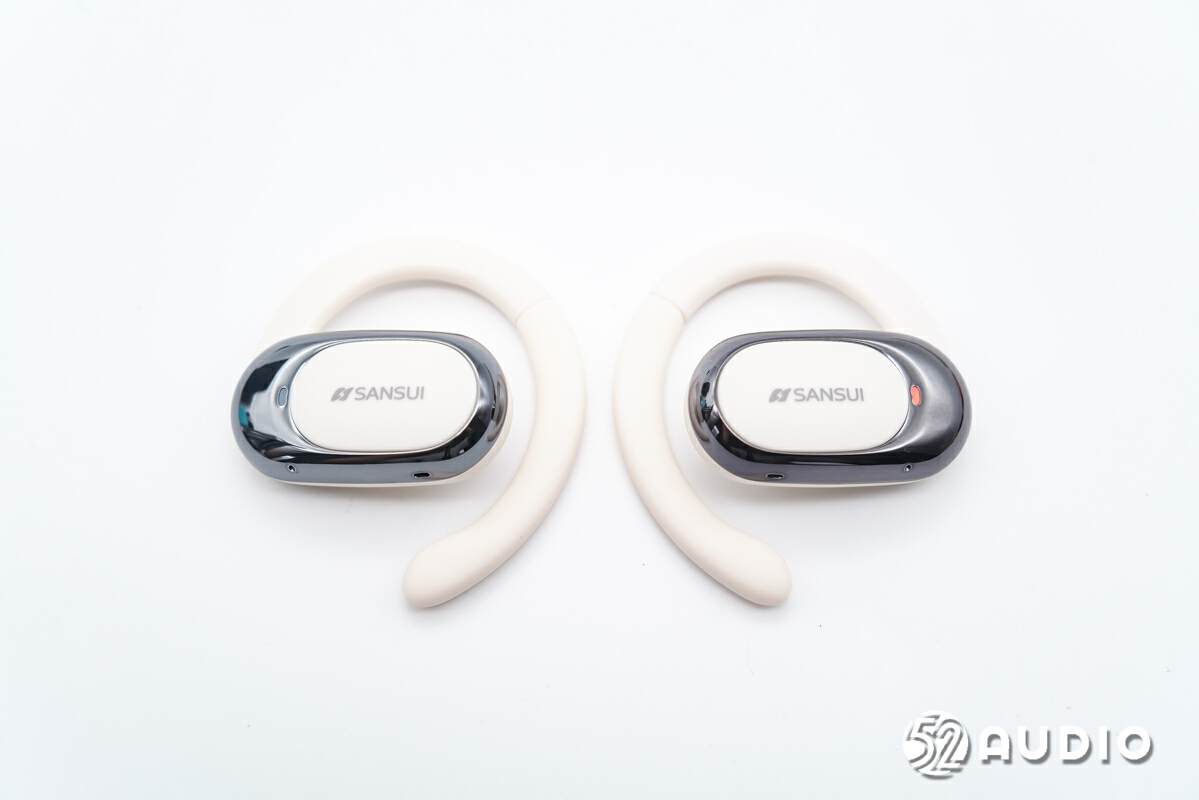

SANSUI山水TW92耳机整体外观一览，采用了耳挂式设计，云岩白配色，简约时尚。耳挂支持90°旋转调节，末端采用了亲肤硅胶材质，提供个性化的舒适佩戴体验。
山水TW92耳机外侧外观一览，音腔采用了两种质感相结合，背部类金属高亮盖板，有效提升了产品质感。

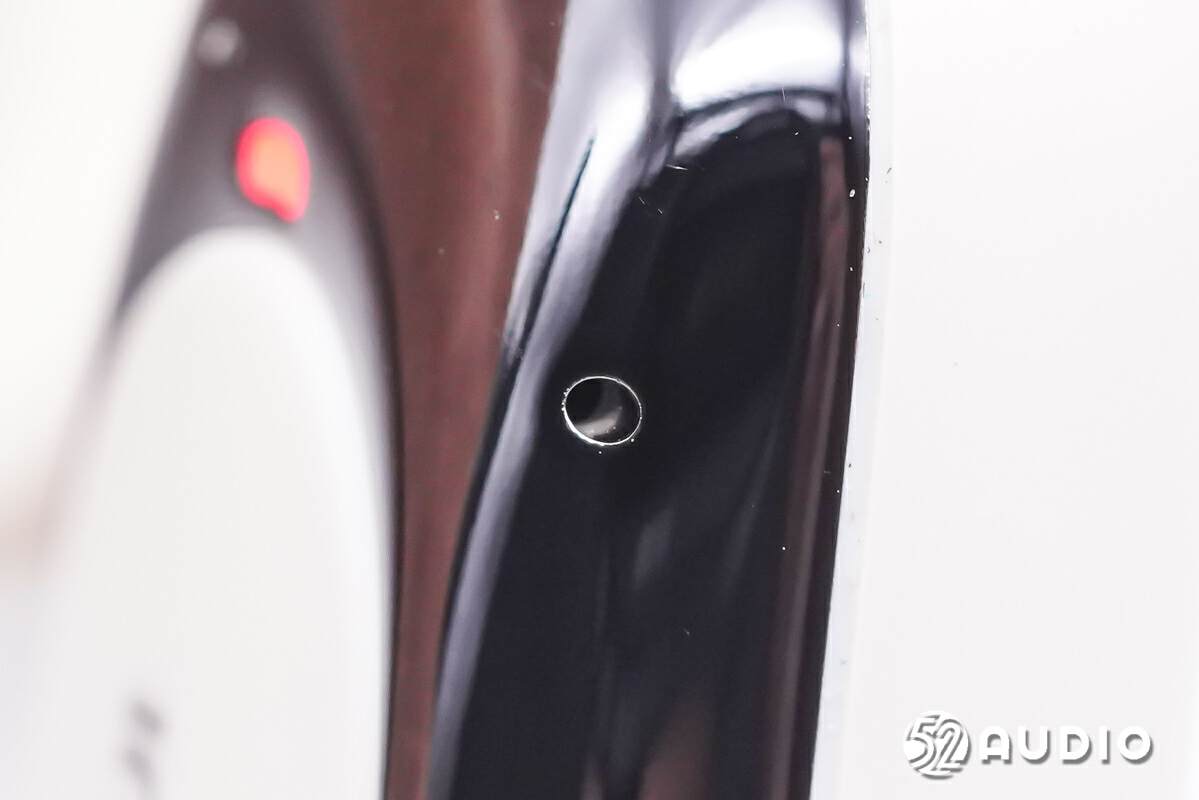

耳机底部的通话麦克风拾音孔特写。

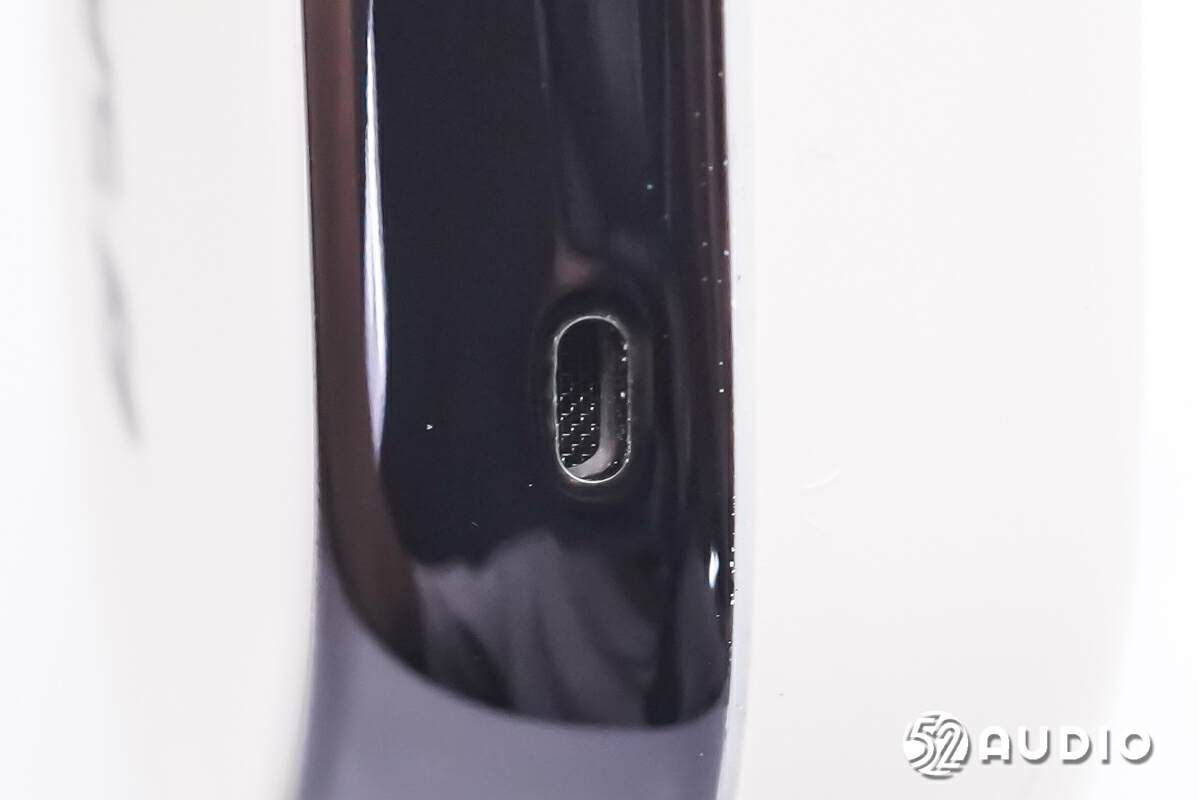

耳机调音孔特写，用于保障音腔内部空气流通，提升低频效果。
耳机内侧外观一览，雕刻有L/R左右标识，便于用户快速区分。

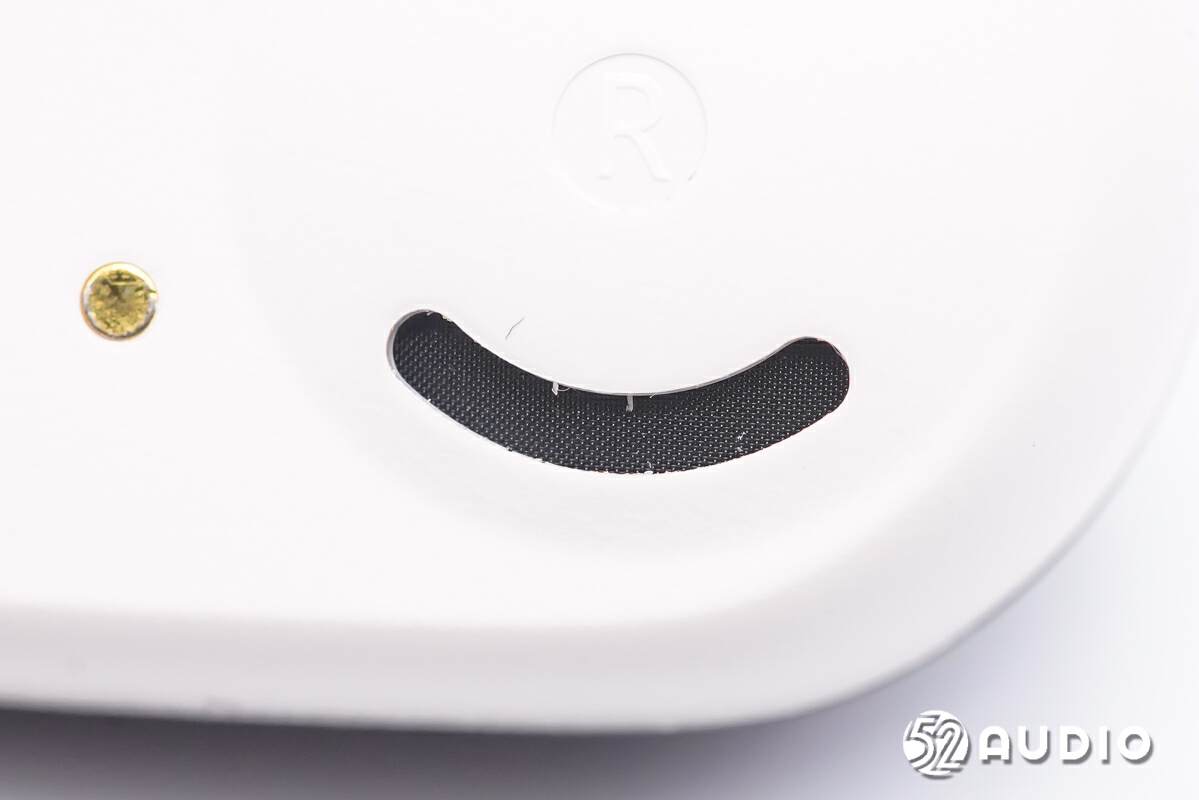

耳机出音孔特写，防尘网防护。

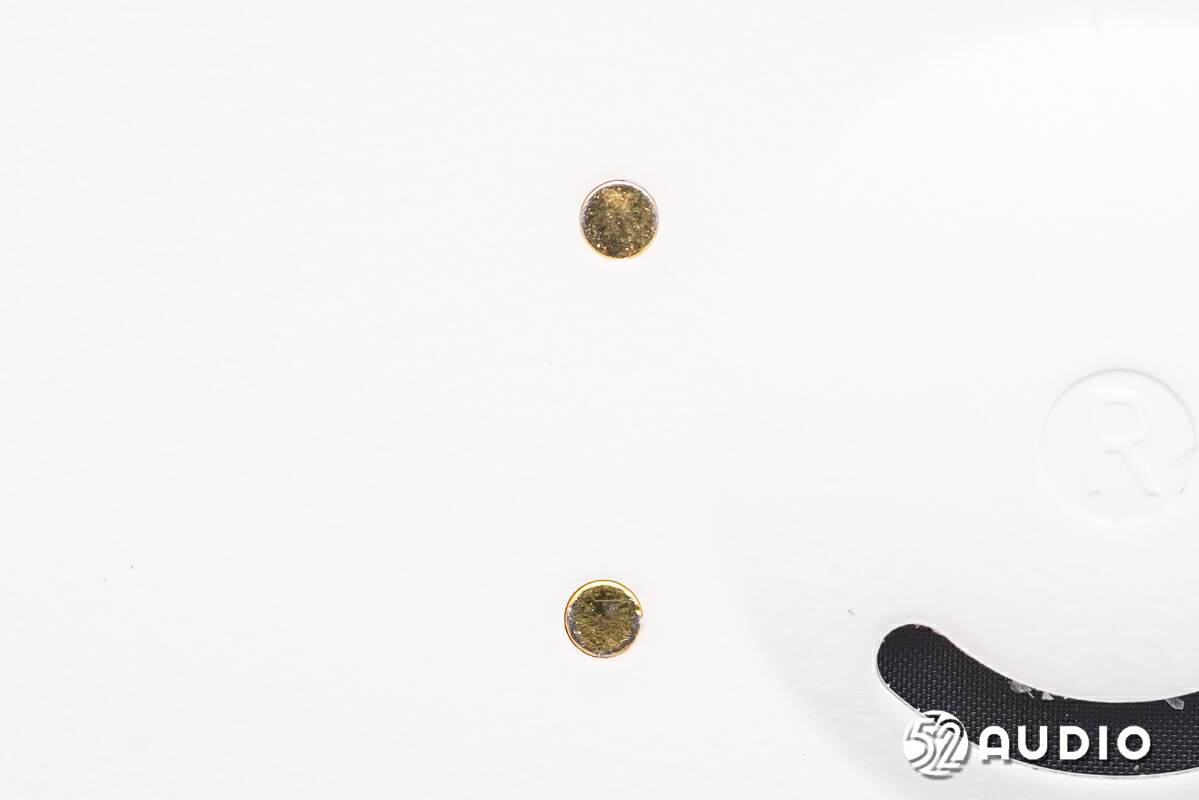

用于连接充电盒充电的金属触点特写。
经我爱音频网实测，SANSUI山水TW92开放式蓝牙耳机整机重量约为83.8g。

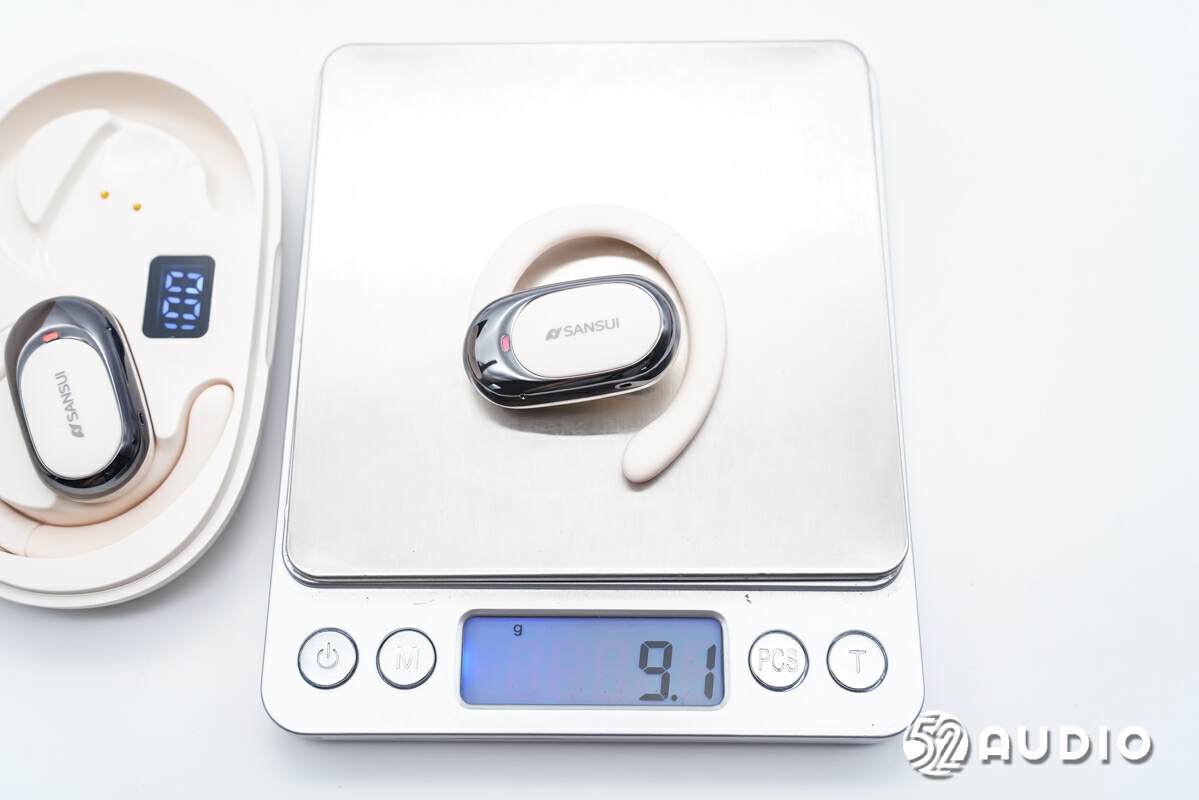

单只耳机重量约为9.1g。

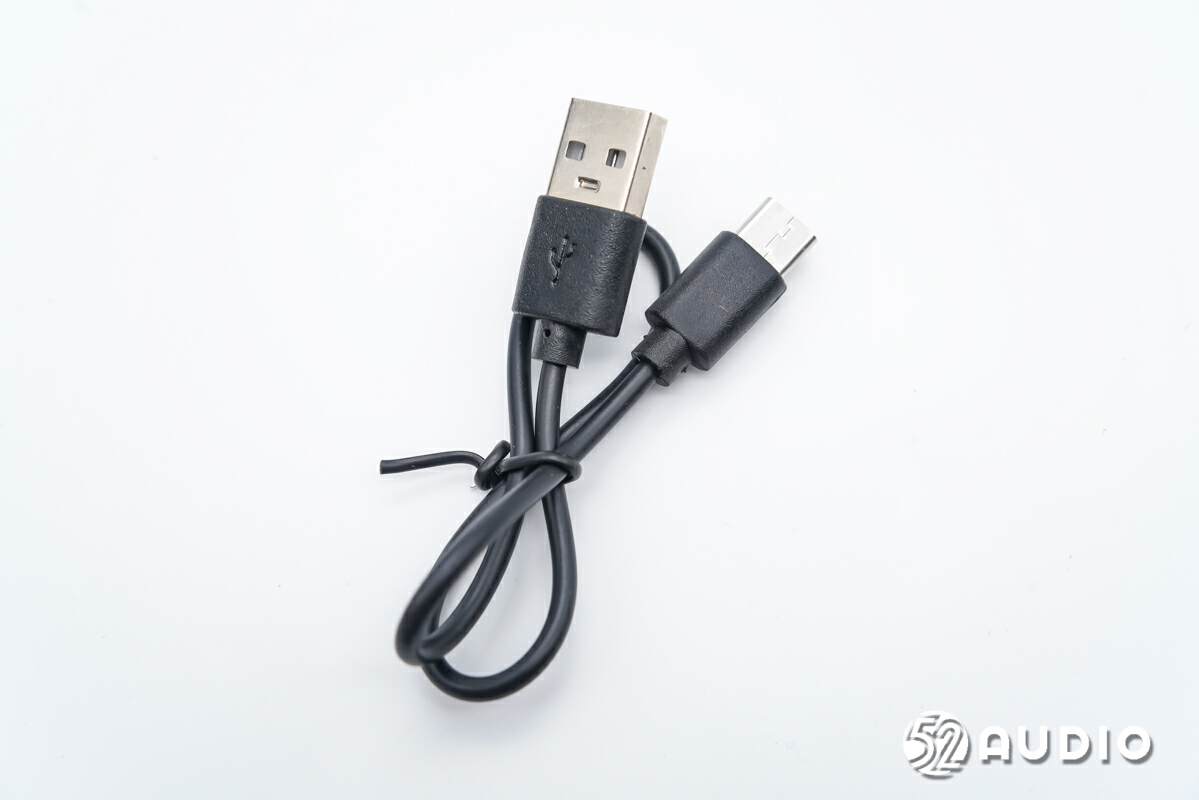

随机标配的充电线，采用了USB-AtoType-C接口。
我爱音频网采用ChargerLABPOWER-ZKT002便携式电源测试仪对SANSUI山水TW92开放式蓝牙耳机进行充电测试，输入功率约为2.24W。
二、SANSUI山水TW92开放式蓝牙耳机拆解通过开箱，我们了解了SANSUI山水TW92开放式蓝牙耳机的简约时尚外观设计，下面进入拆解部分，看看内部结构配置信息~
充电盒拆解

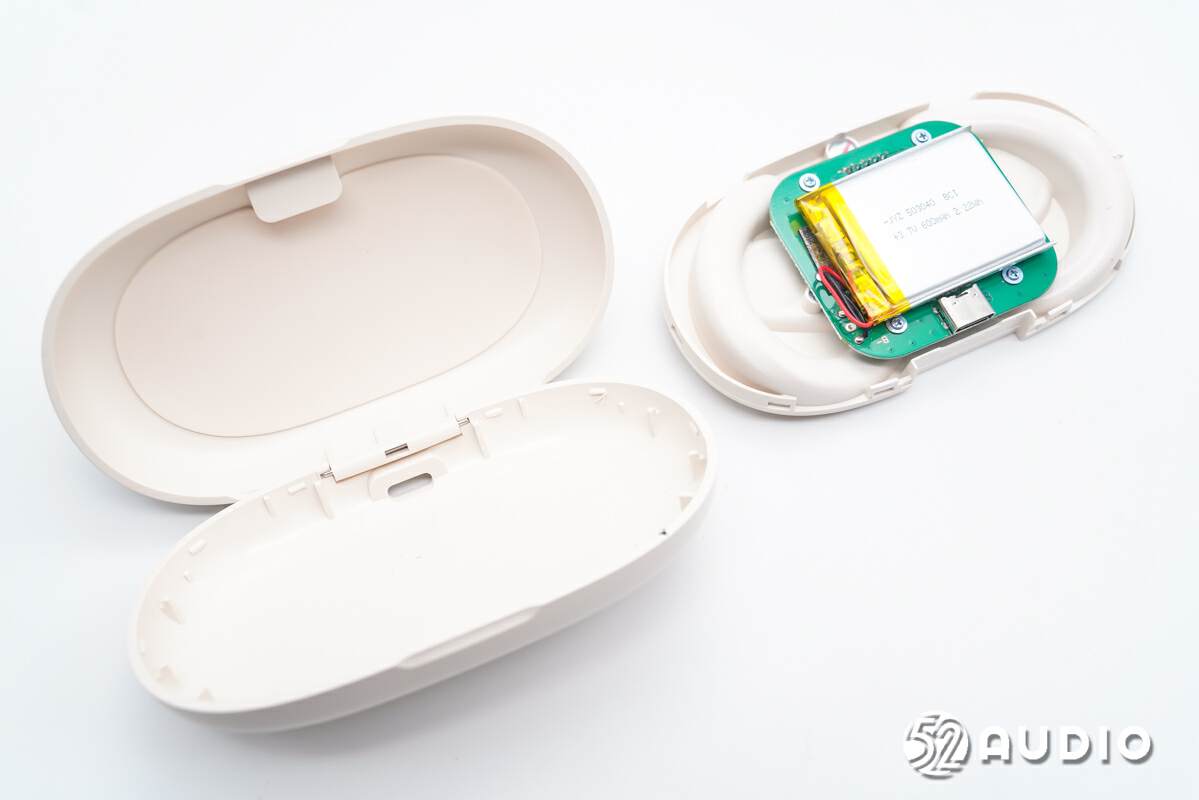

撬开卡扣式固定的充电盒外壳，取出座舱结构。

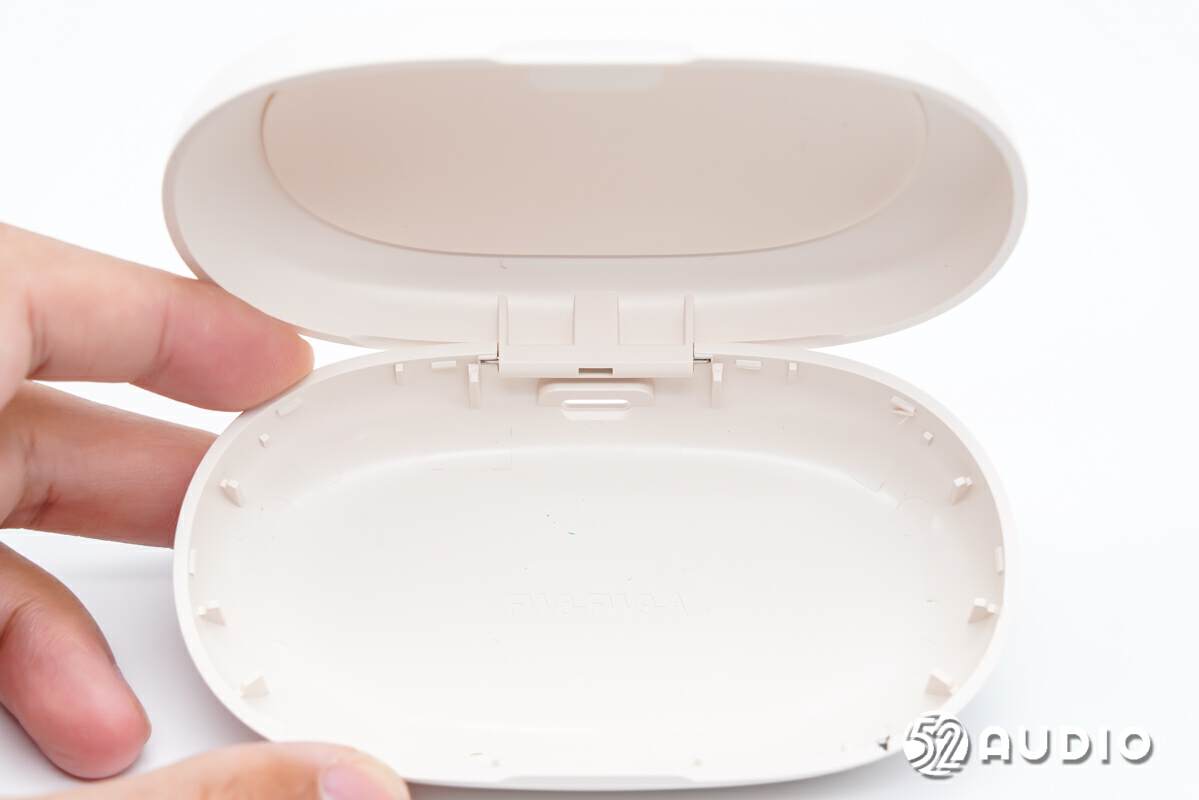

充电盒外壳内侧结构一览。

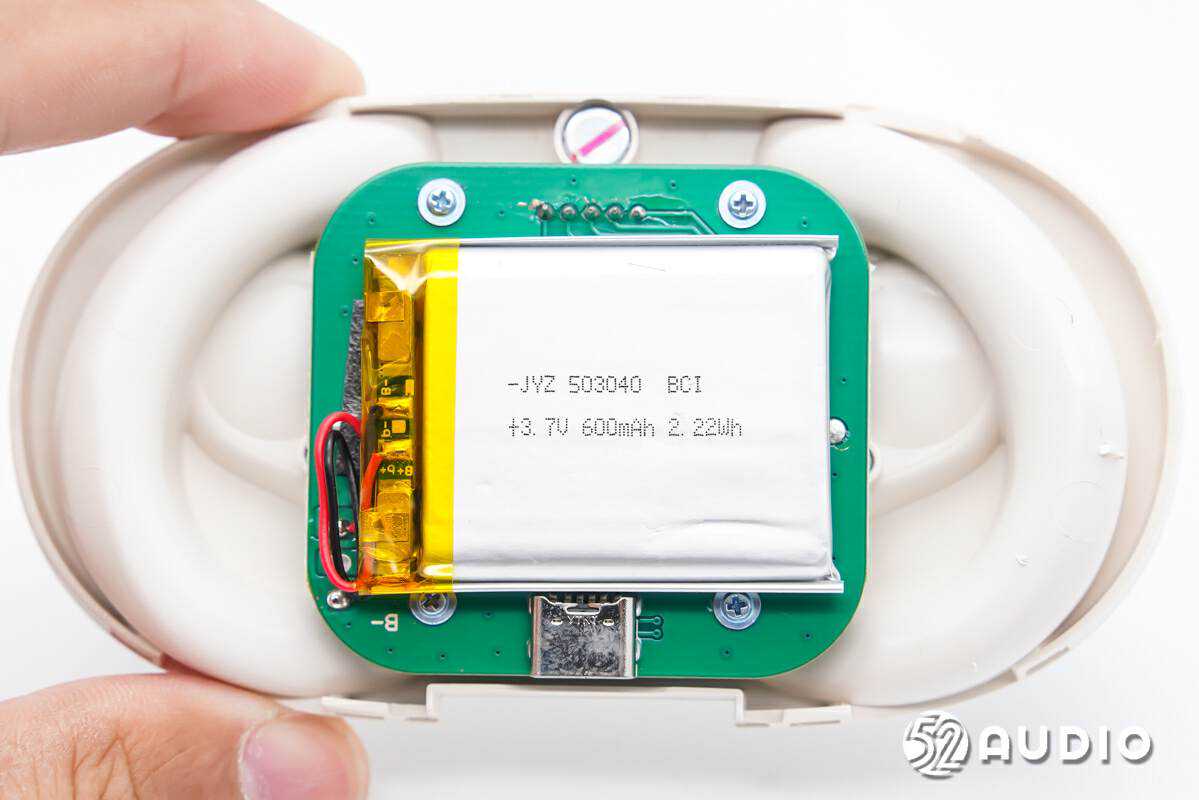

座舱底部结构一览，主板通过螺丝固定，电池通过双面胶固定在主板上。

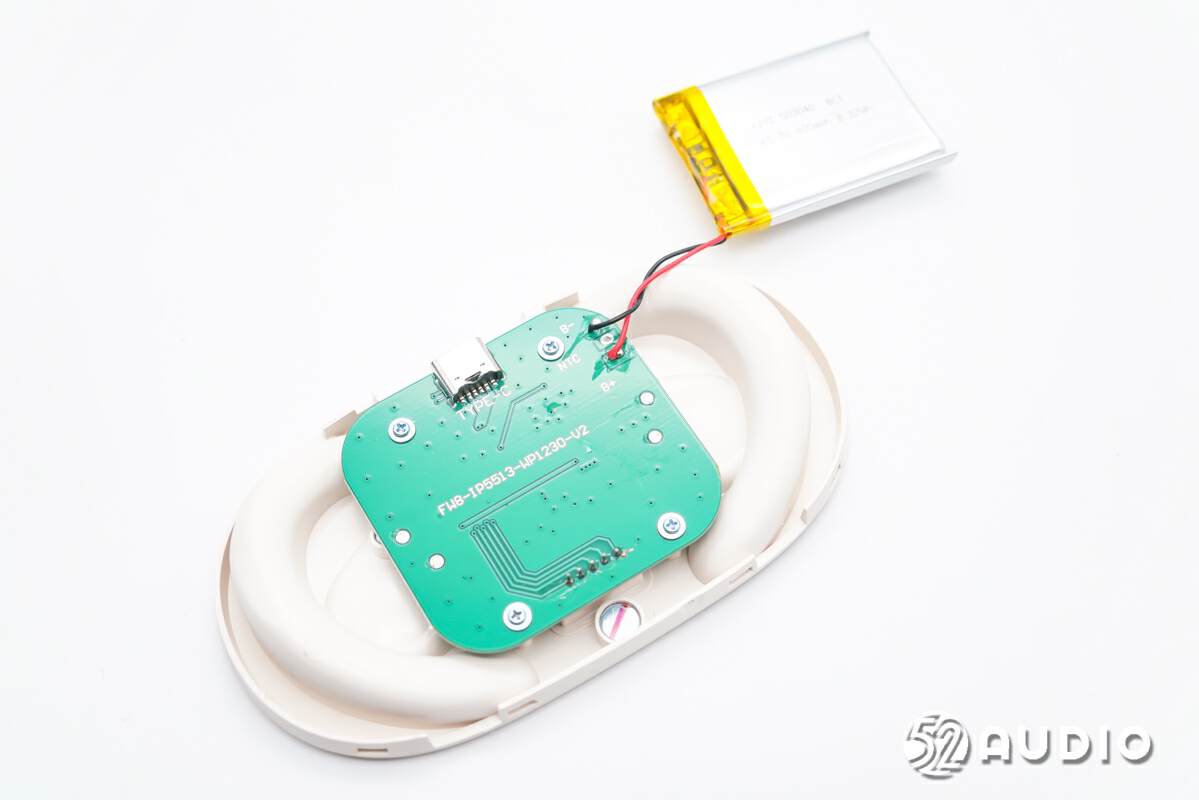

取掉电池，下方主板结构一览。

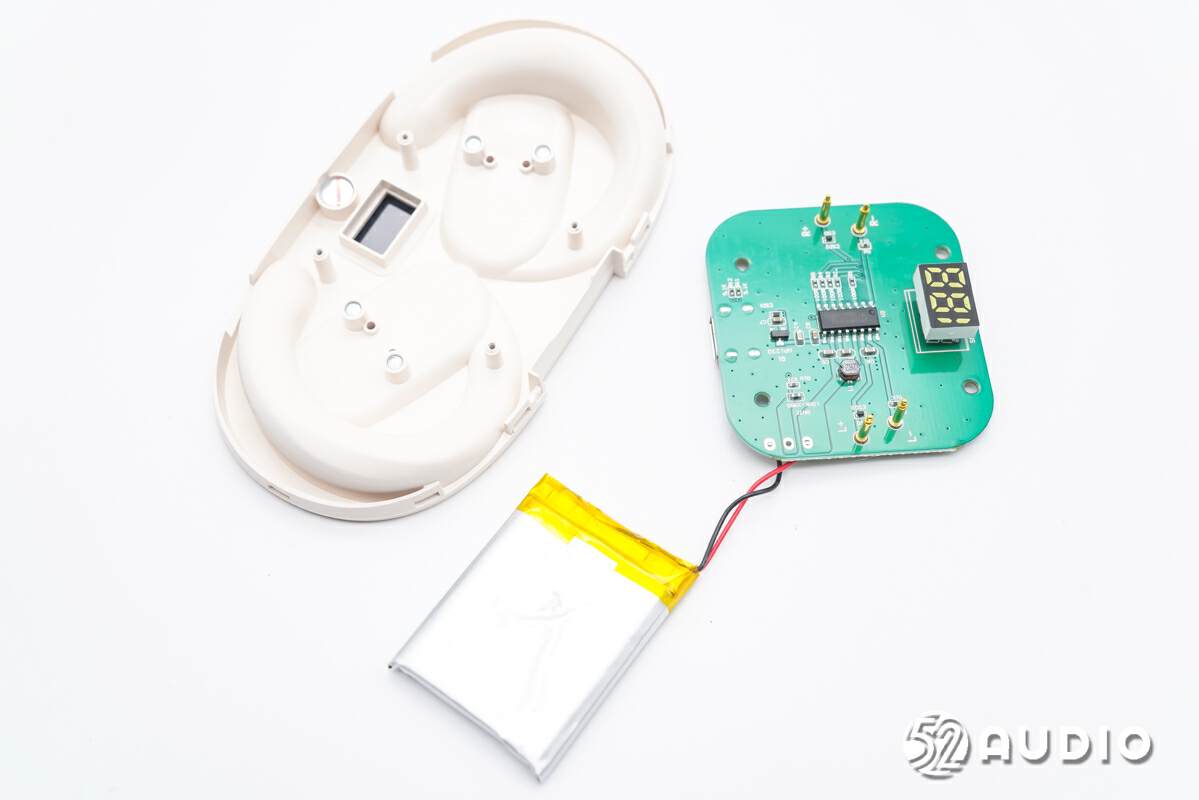

卸掉螺丝，取掉主板。
座舱底部结构一览，设置有5颗磁铁，用于吸附耳机固定。

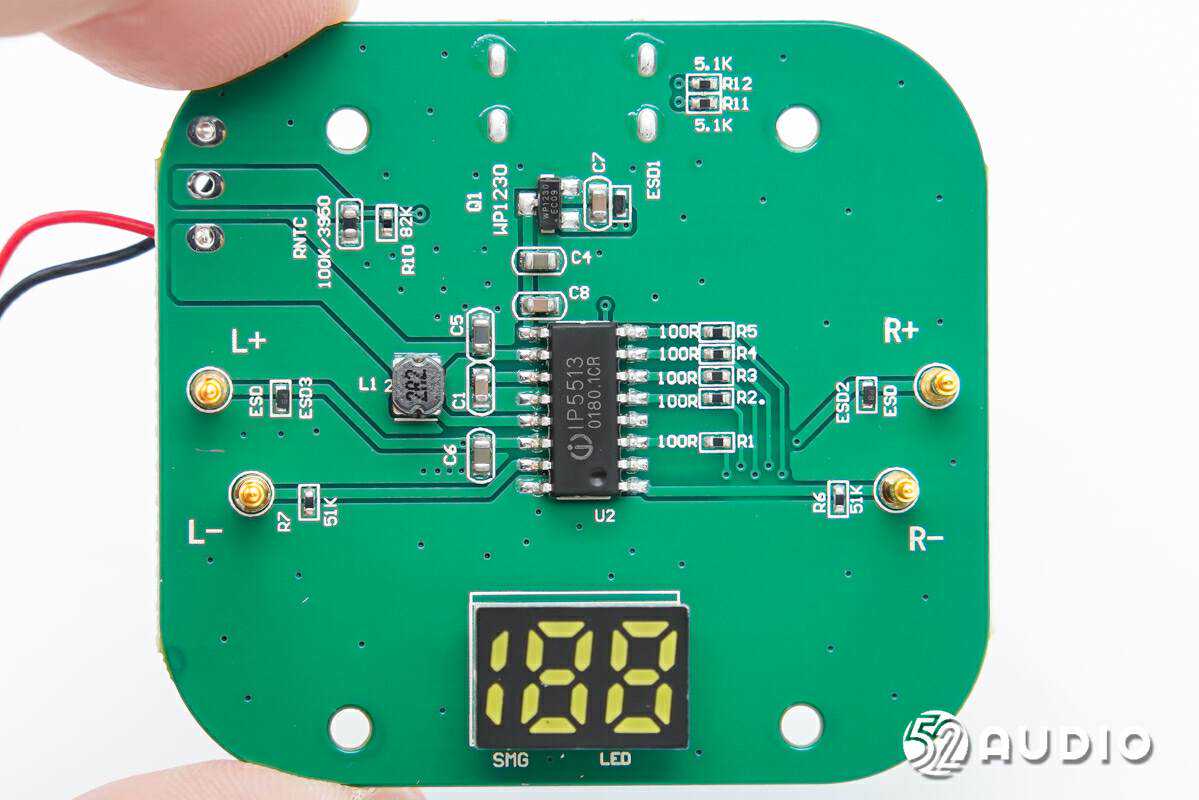

充电盒主板一侧电路一览。

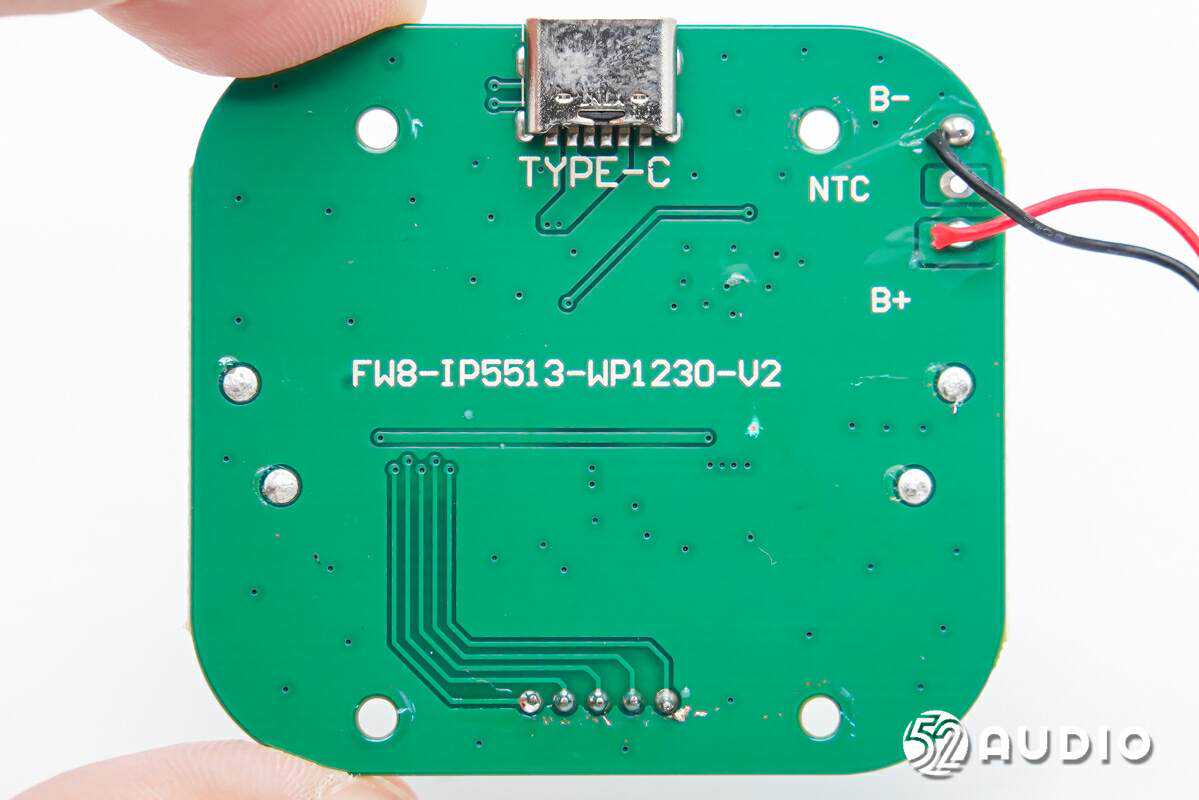

充电盒主板另外一侧电路一览。
Type-C充电母座特写。

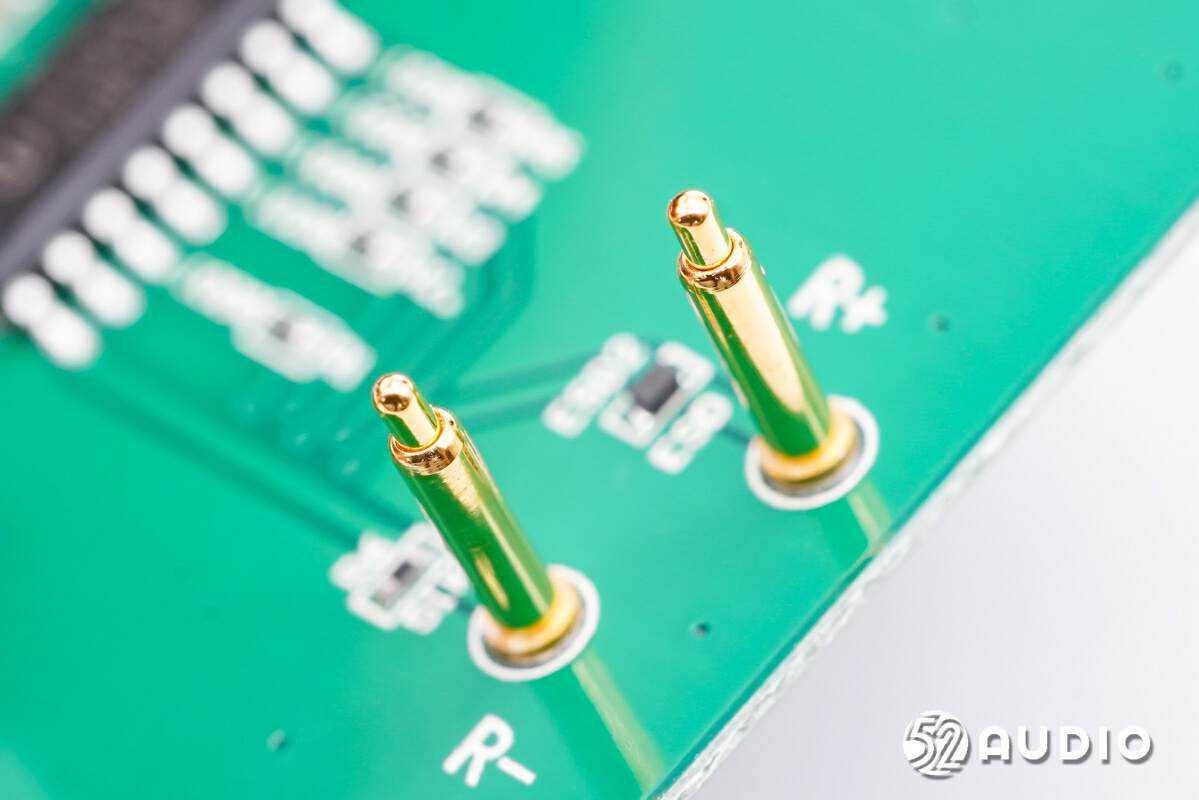

PogoPin连接器特写，用于连接耳机为其充电。

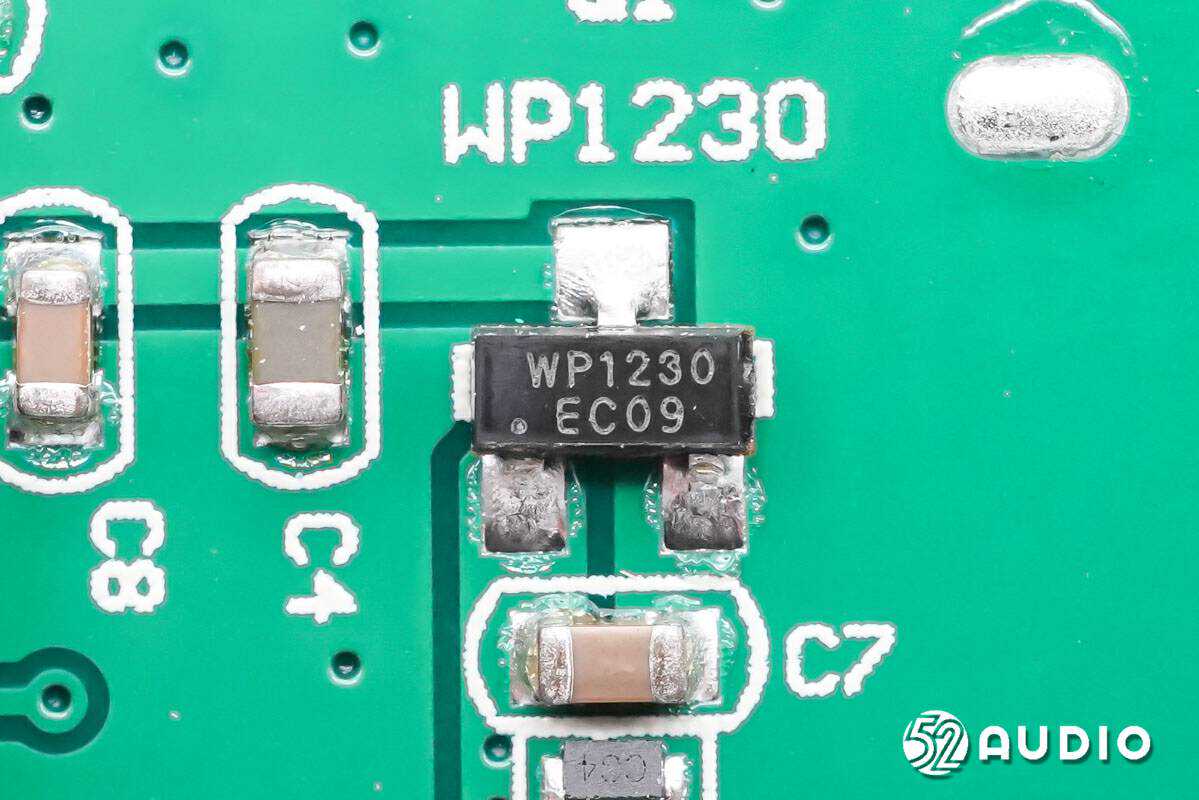

Wayon维安WP1230的过压保护IC，当检测到错误的输入操作条件时，自动断开系统与其输出引脚（OUT）的连接。WP1230具有32V的正过电压保护，内部过电压阈值（OVLO）为6.0V；还具有内部过温保护（OTP）功能，并可监控芯片温度以保护器件。
INJOINIC英集芯IP5513是一款集成5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，为TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5513的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
IP5513内置一个5V输出、同步整流的升压DC-DC，功率管内置，提供最大300mA输出电流，升压效率高至93%；IP5513的线性充电提供最大500mA充电电流，可灵活配置最大充电电流。内置IC温度和输入电压智能调节充电电流功能。
IP5513可实现TWS对耳独立入仓检测，检测到耳机入仓后自动进入耳机充电模式，耳机充满后自动进入休眠状态，静态电流最低可降至30uA。可灵活定制耳机充满判饱电流，充满电流检测精度高达1mA。IP5513内置MCU，可灵活定制4/3/2/1颗LED或188数码管电量显示。内置10bitADC，可准确计算电池电量。
据我爱音频网拆解了解到，目前已有荣耀、realme、传音、漫步者、中兴、JLab、QCY、海贝、倍思、网易云音乐、酷狗、喜马拉雅、Pioneer先锋、魔声、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想、山水、Ambie、诺必行、充客、Loca、ROBOT等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。

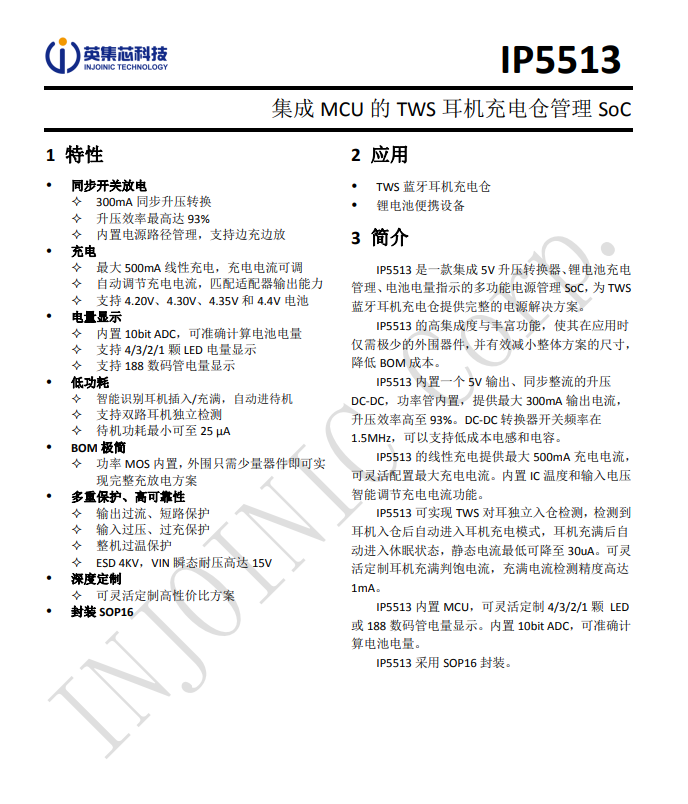

INJOINIC英集芯IP5513详细资料图。

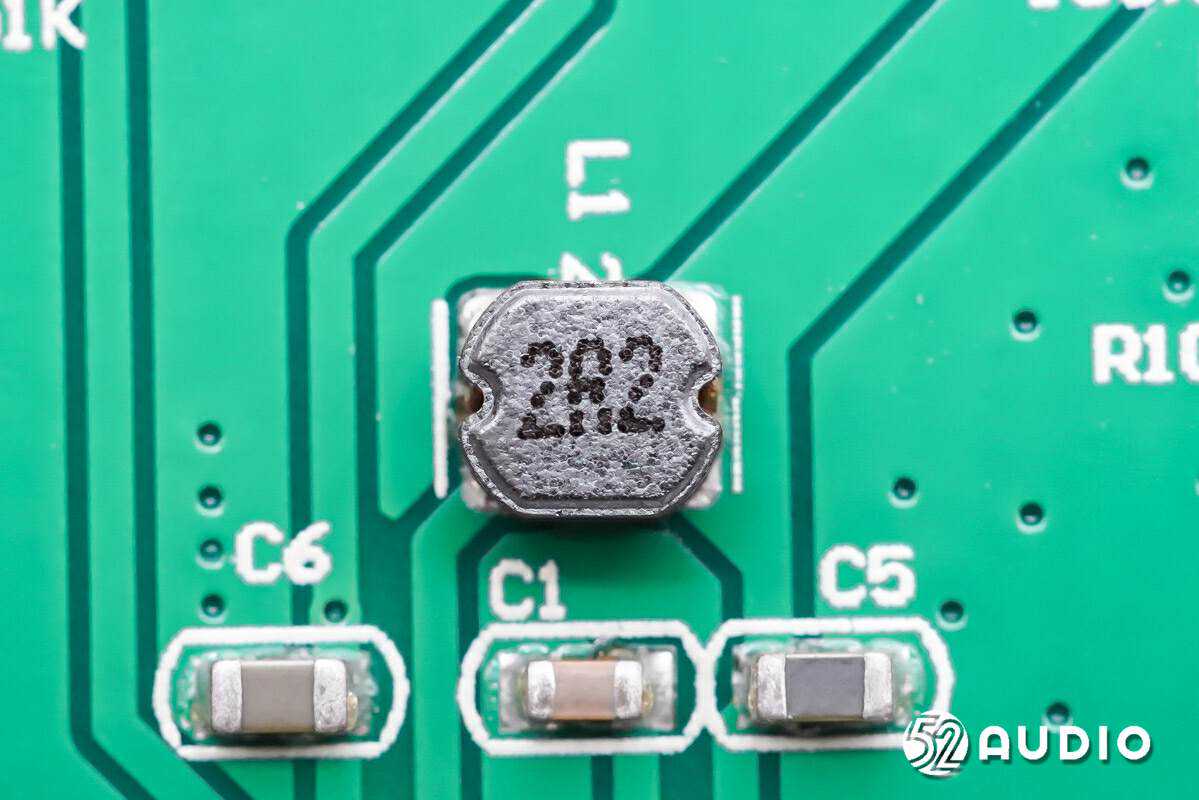

电源管理芯片外围2R2功率电感。

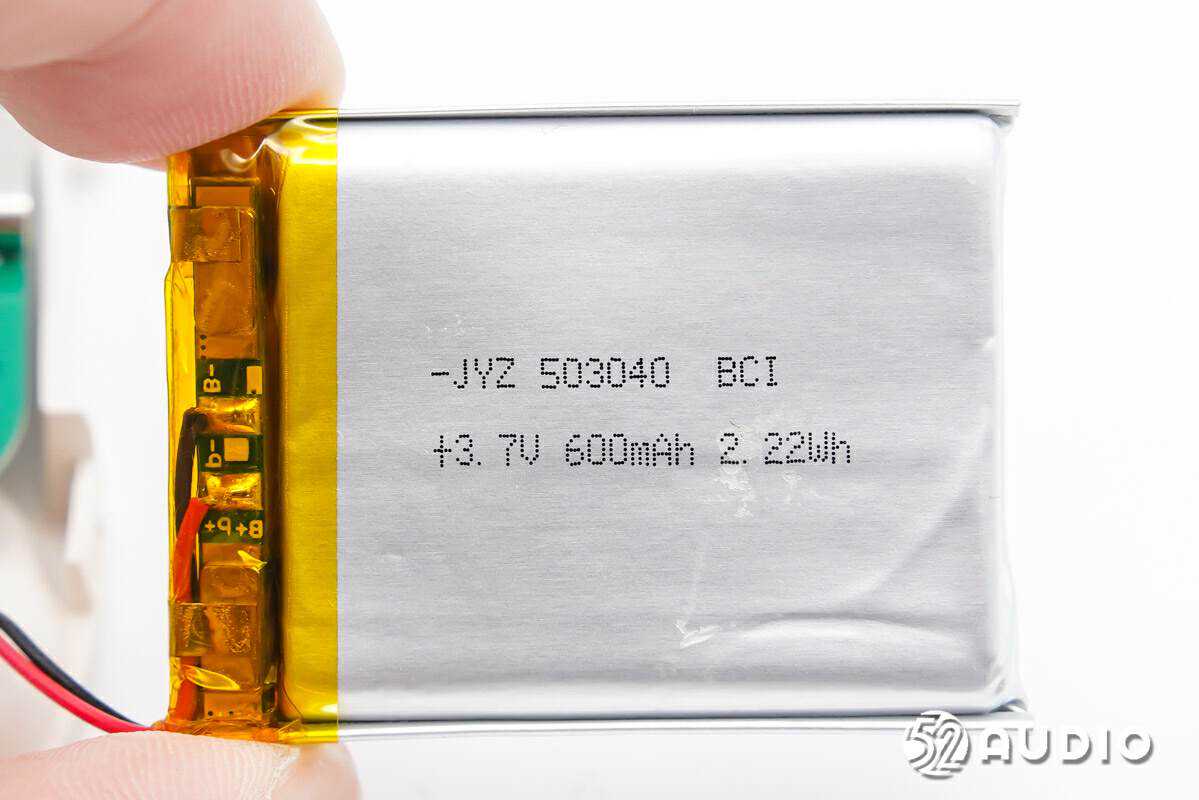

充电盒内置锂离子电池型号：JYZ503040，标称电压：3.7V，额定容量：600，来自JYZ金宇宙。电池配备有电路保护板，通过高温绝缘胶带保护。

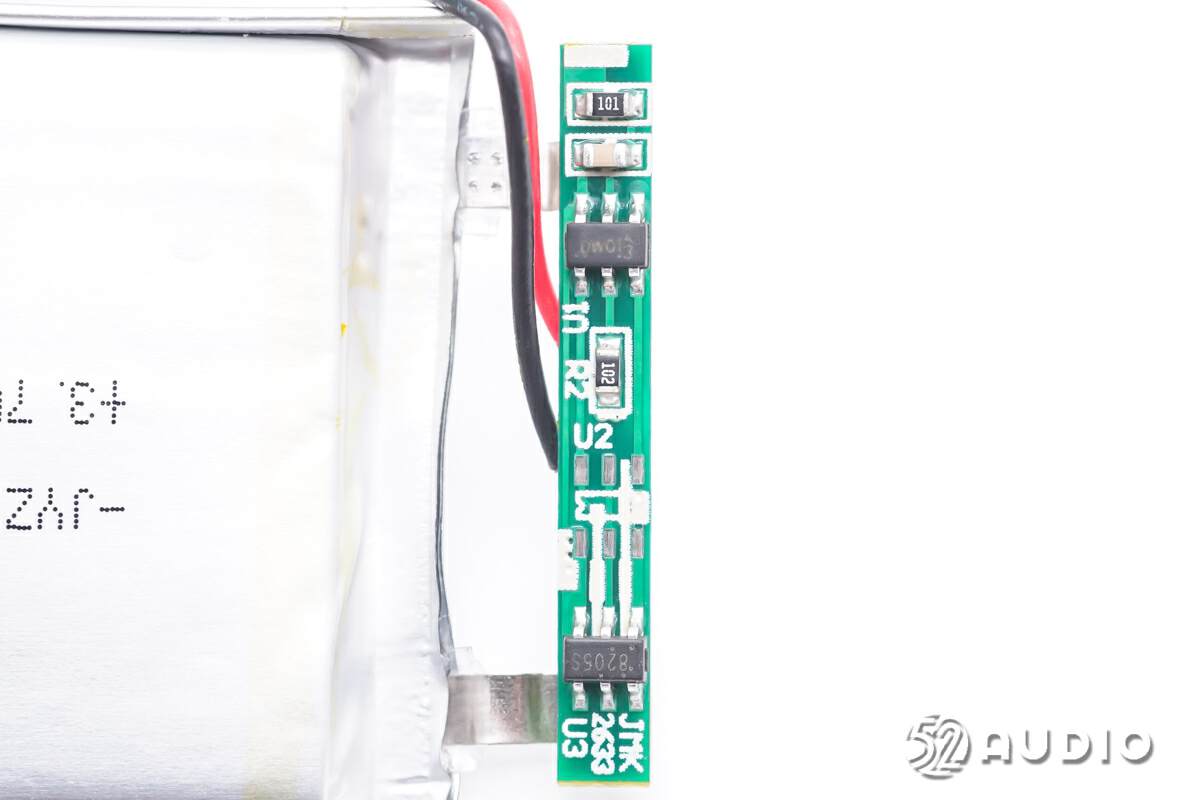

撕开绝缘保护，电池保护板一侧电路一览。

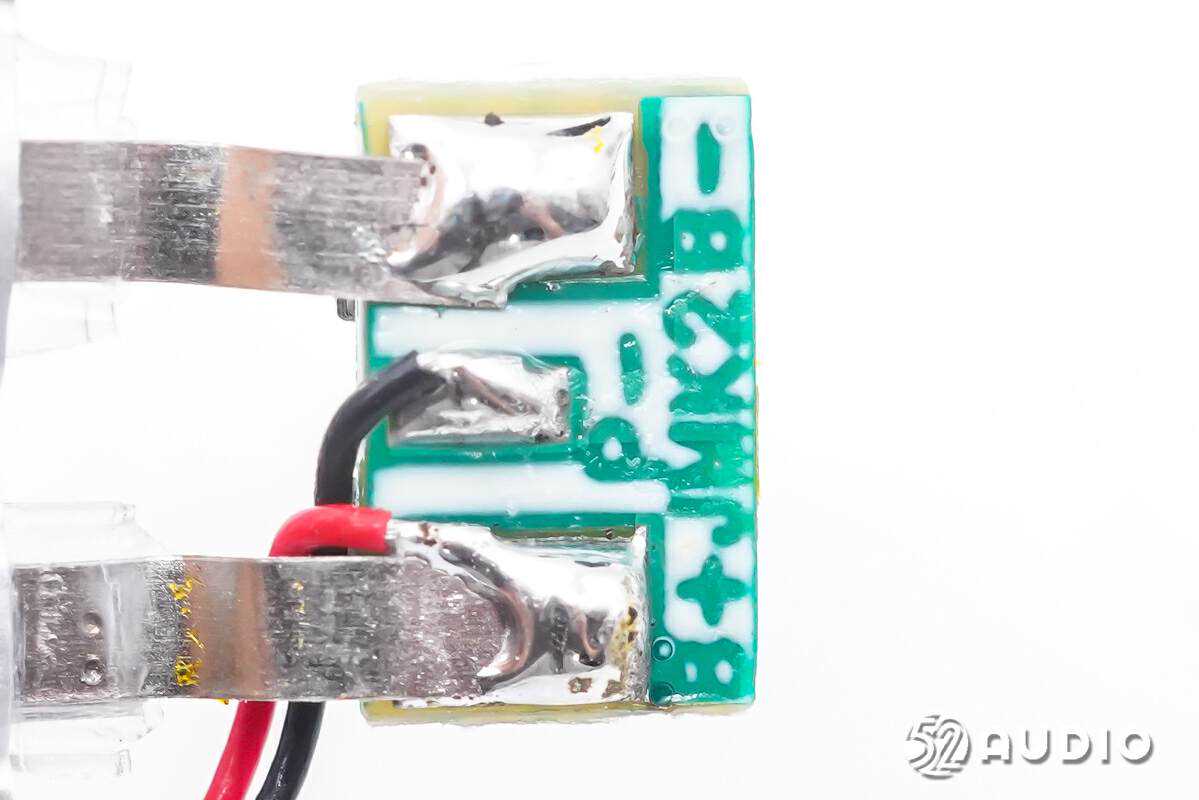

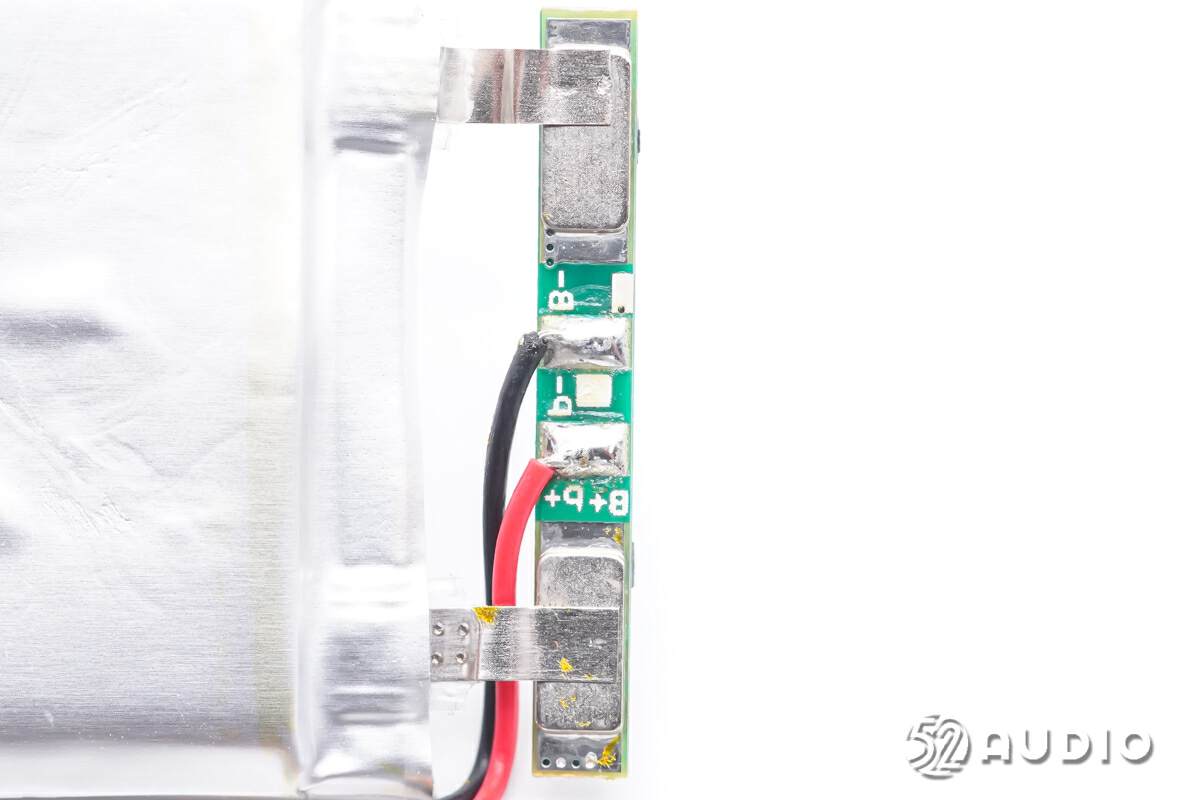

电池保护板另外一侧与导线和电池正负极镍片连接。
丝印DW01A3的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

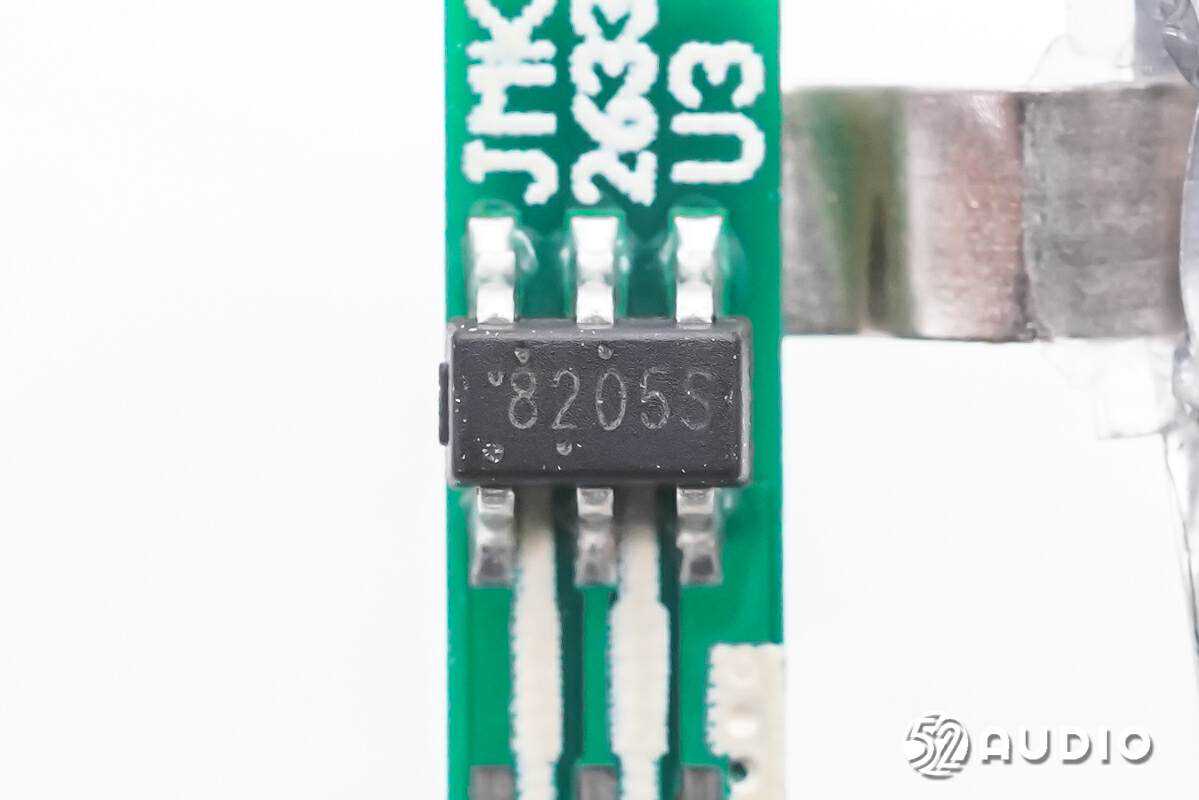

丝印8205S的MOS管。
耳机拆解

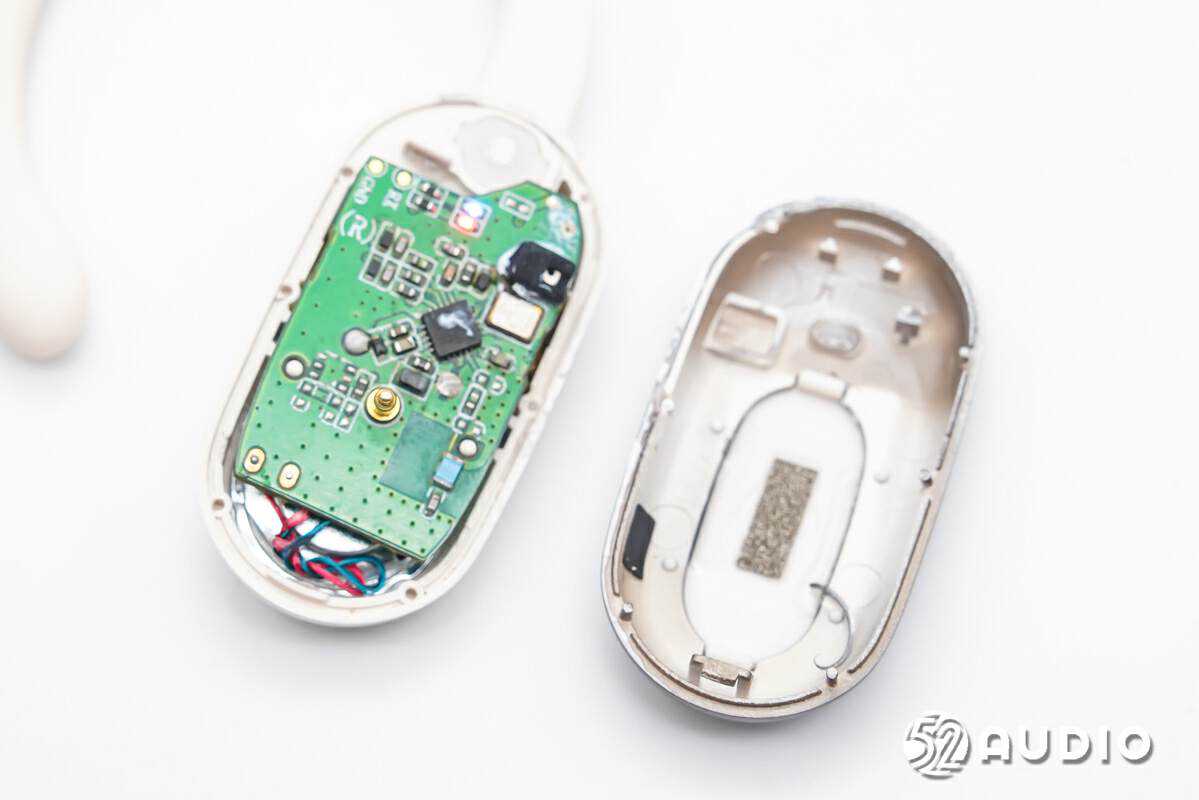

拆开音腔背部盖板。

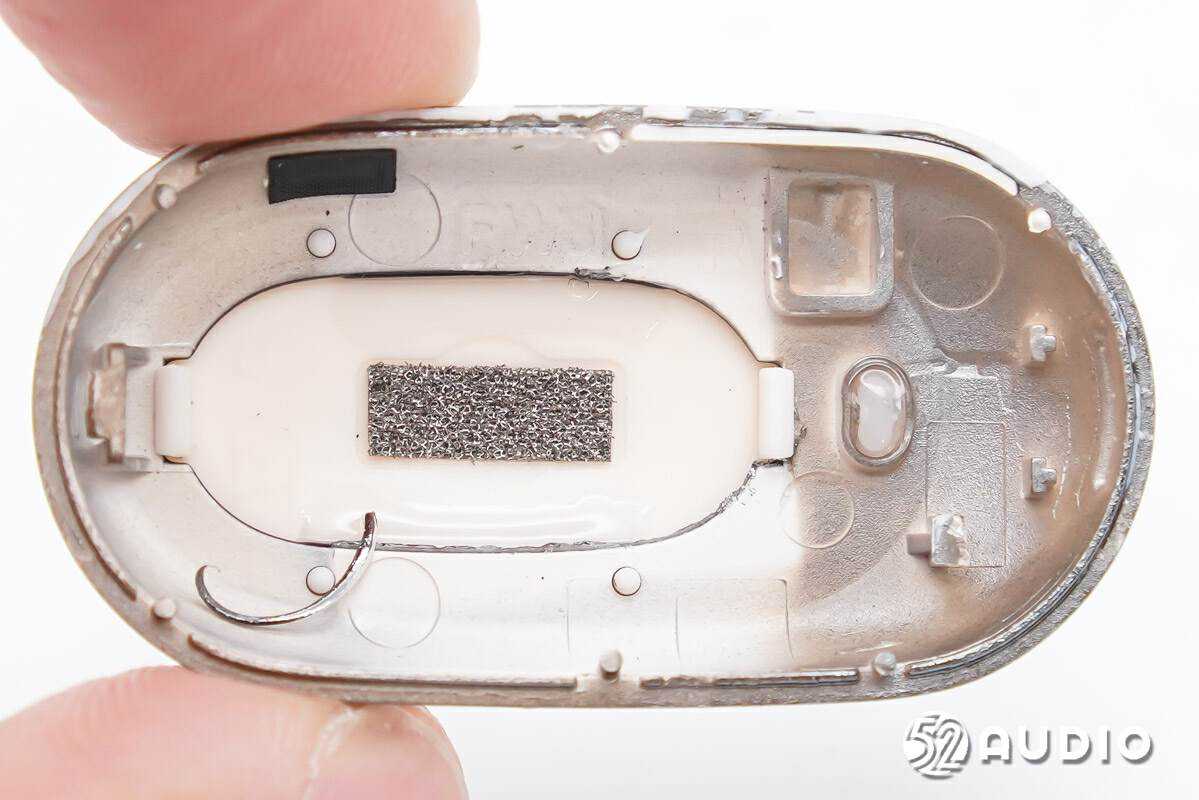

盖板内侧结构一览，贴有金属海绵，用于触摸控制功能。
腔体内部结构一览，顶层设置主板，下方扬声器和电池。

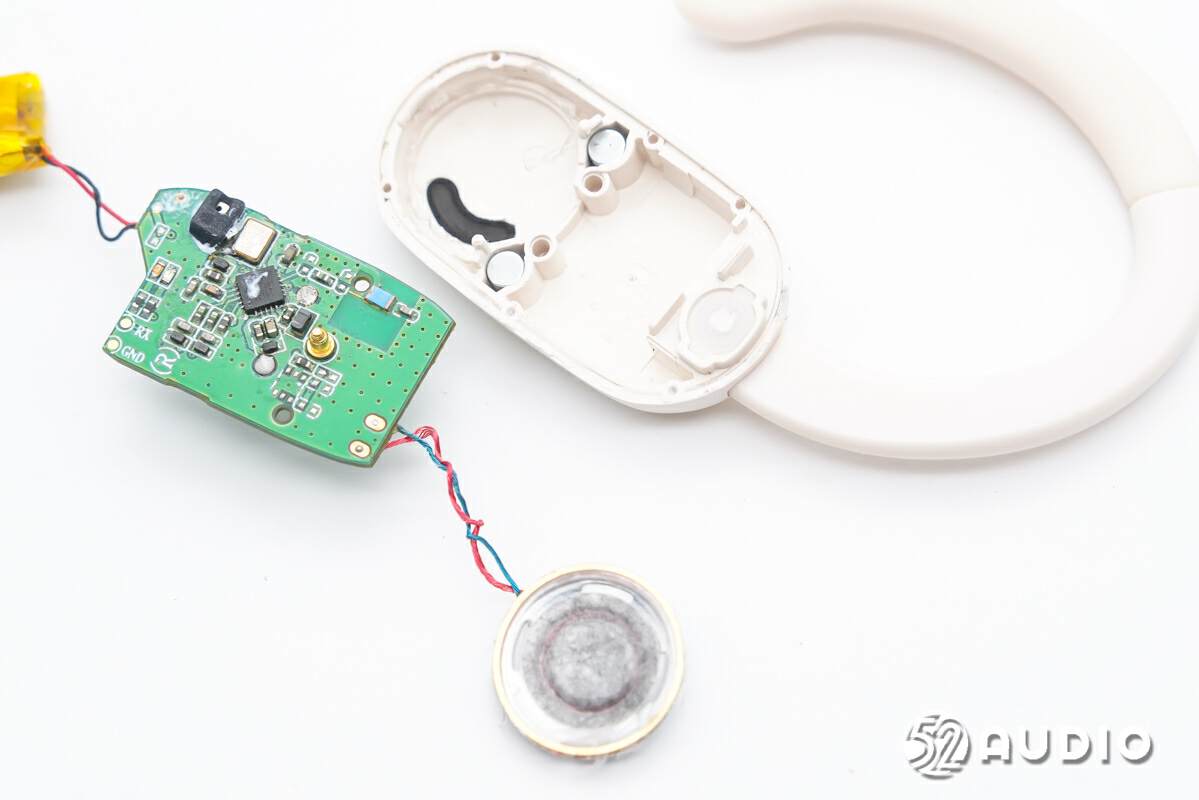

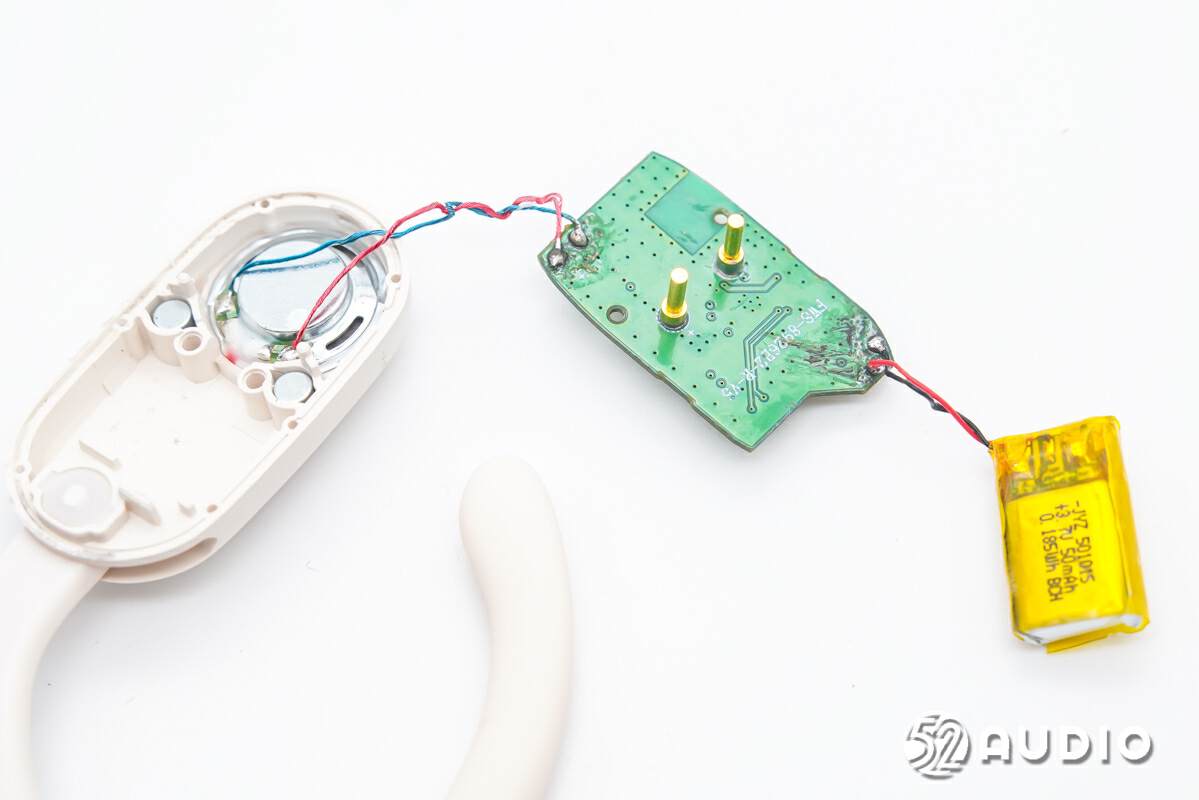

取出主板和电池单元，扬声器和电池分别通过导线焊接连接主板。

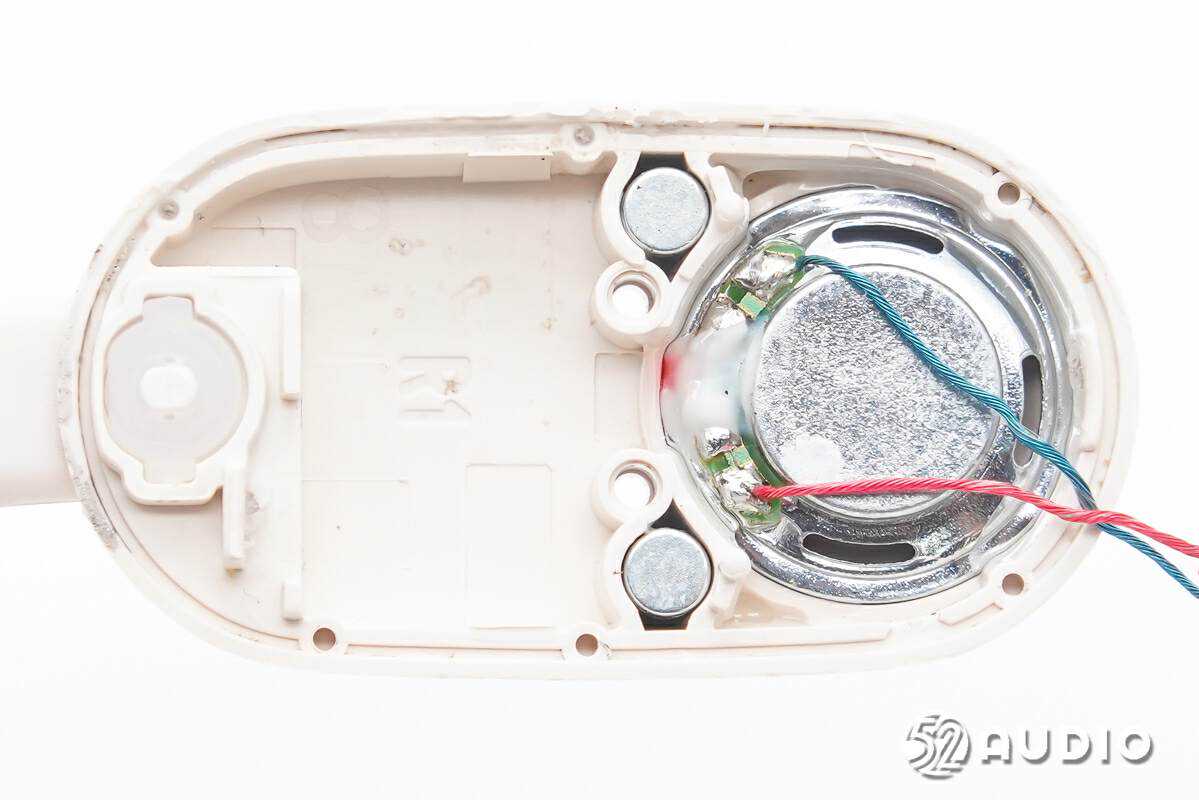

腔体内部结构一览，扬声器通过胶水固定，还设置有两颗圆形磁铁，用于吸附充电盒固定。

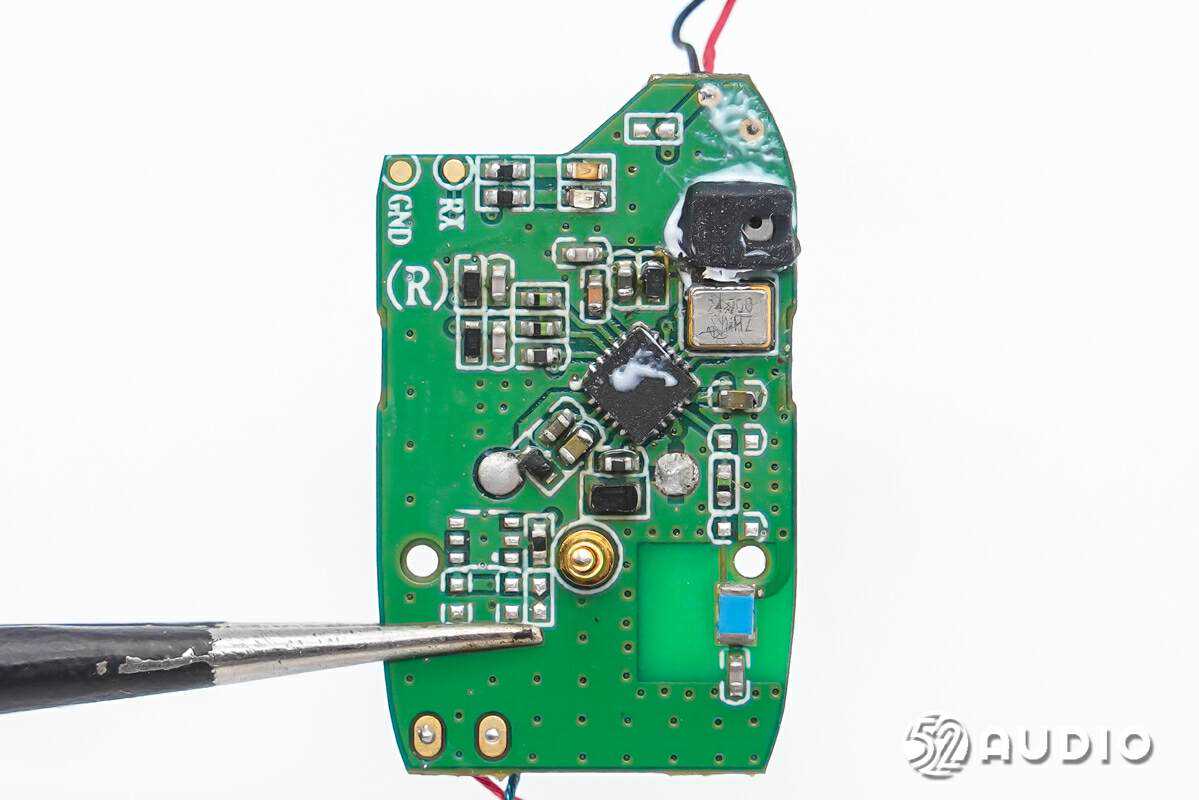

耳机主板一侧电路一览。

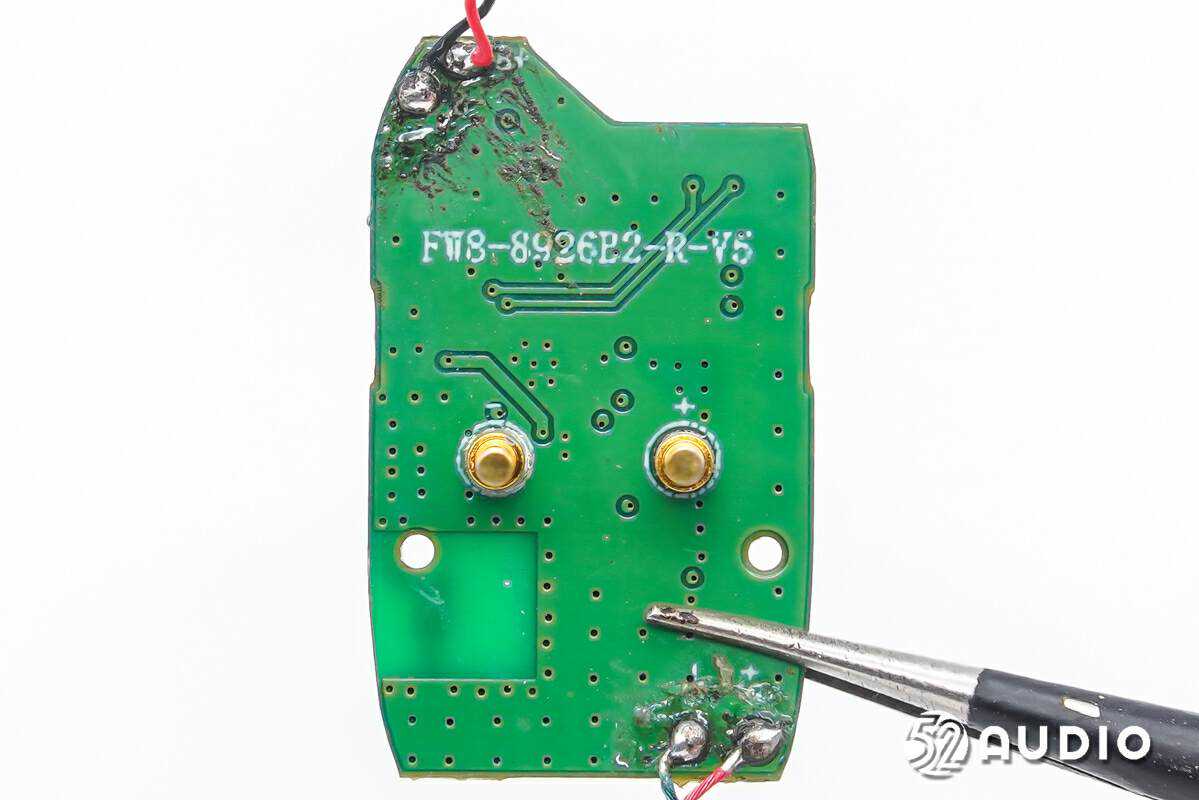

耳机主板另外一侧电路一览。

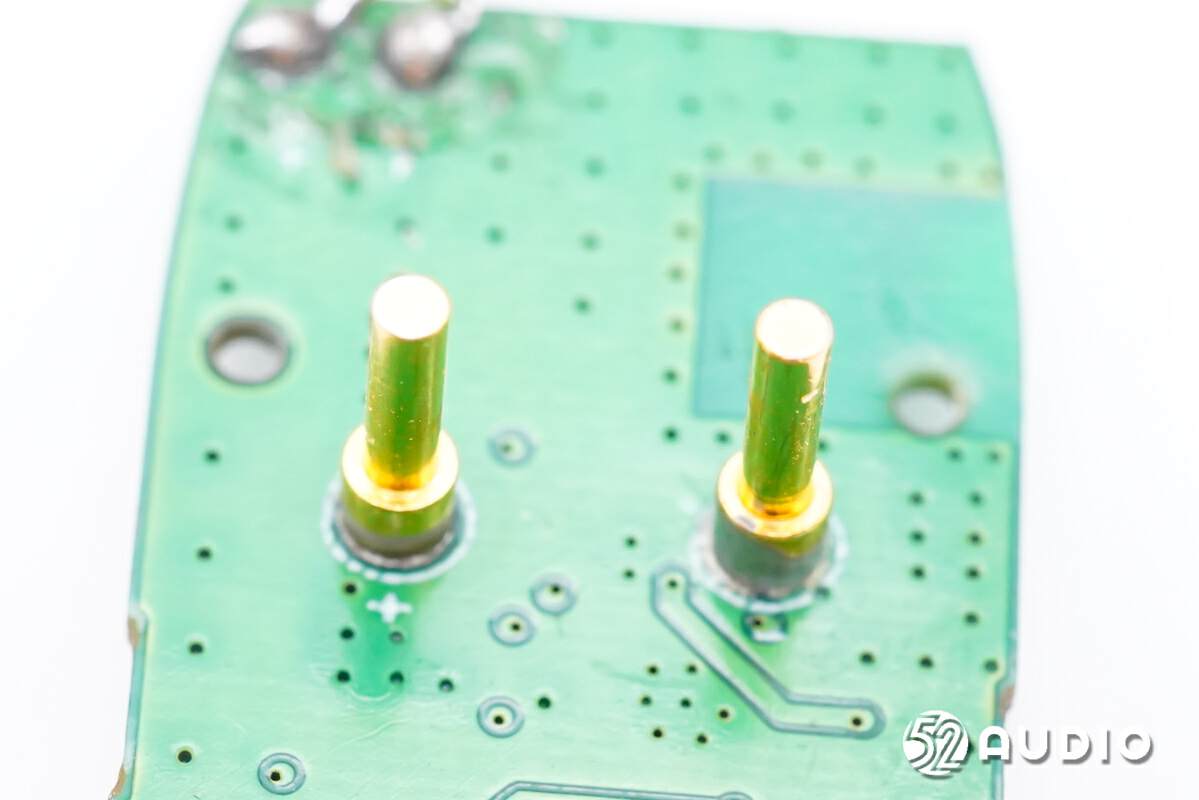

两颗金属铜柱连接器特写，用于连接充电盒充电。

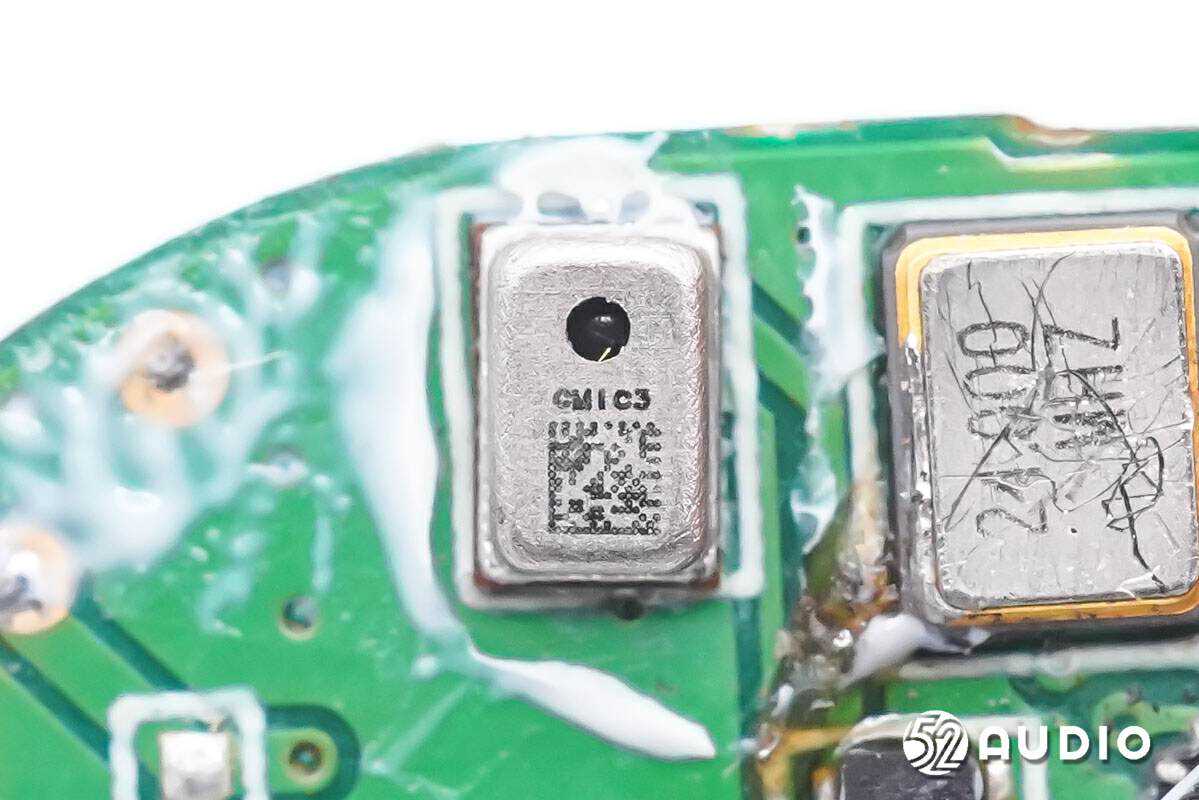

镭雕二维码的MEMS麦克风特写，用于语音通话功能拾音，搭配ENC降噪算法，提供清晰通话效果。

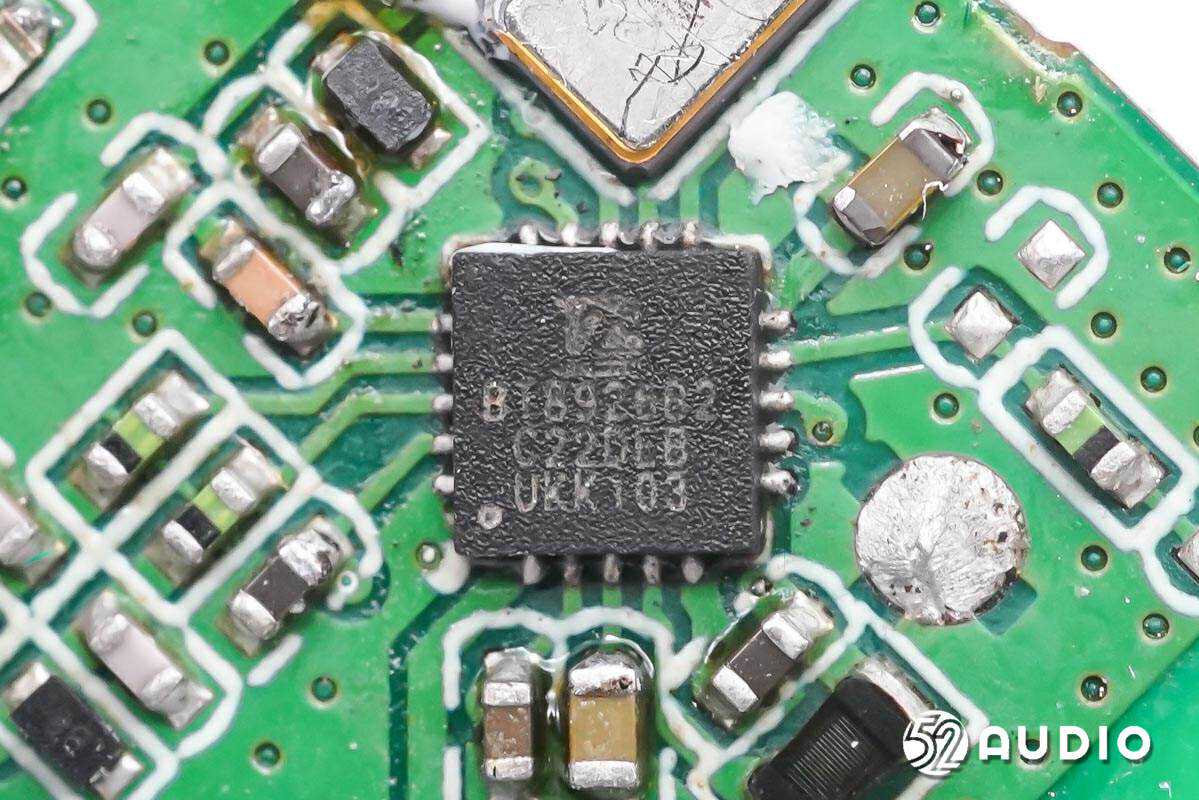

BLUETRUM中科蓝讯BT8926B蓝牙音频SoC，采用带DSP指令的高性能32位RISC-V处理器核心，处理器最大速度125MHz，内置8Mbit闪存，256KBRAM，具有可编程上拉和下拉电阻的灵活GPIO引脚；支持GPIO唤醒或中断。
BT8926B符合蓝牙5.4和BLE规范，TX最大输出功率+9dBm，RX灵敏度-94dBm@2MEDR；支持TWS通讯，功耗均衡；支持TWS主从交换。具有高性能单声道DAC，信噪比98dB，支持单端模式或差分模式；单通道高性能ADC，信噪比90dB；支持单声道MIC放大器输入；支持灵活的音频均衡器调整；支持低功耗触摸键、入耳检测；内置看门狗，集成降压及锂电池充电功能，可实现精简的耳机设计。
据我爱音频网拆解了解到，目前已有Redmi、魅族、漫步者、倍思、FIIL、魔声、喜马拉雅、NOME、传音、乐视、AMOi夏新、公牛、NOME诺米、喜马拉雅、魔声、科大讯飞、bilibiliGoods、联想、飞利浦、绿联、360、网易云、铁三角、山水、凡蒂尼、夏新、天猫精灵、唱吧、Defunc、Coocaa酷开等品牌旗下产品采用了中科蓝讯解决方案。

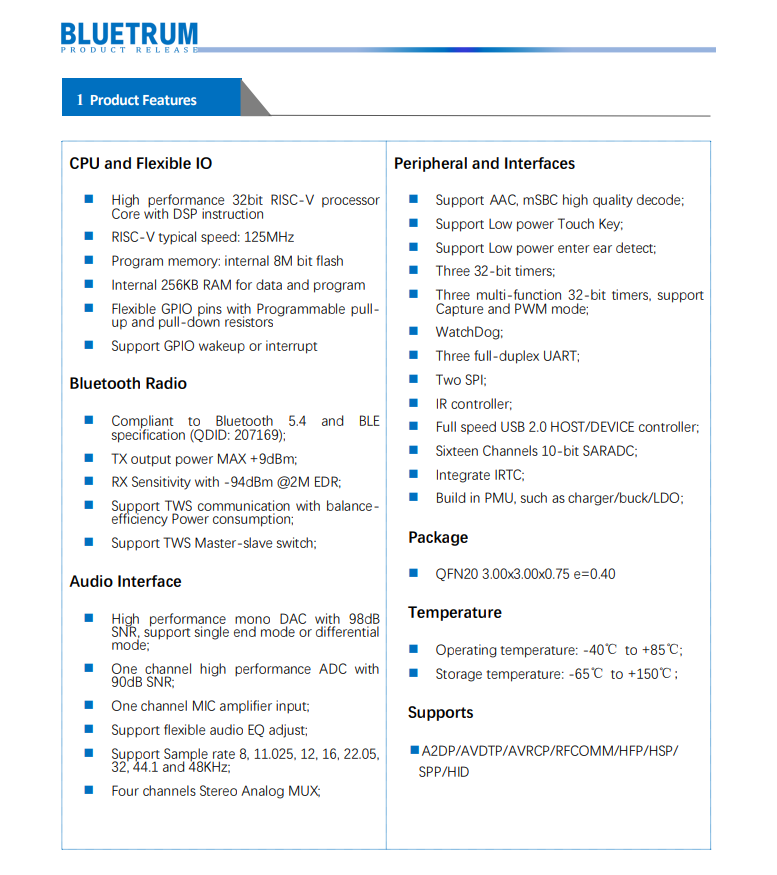

BLUETRUM中科蓝讯BT8926B详细资料图。
蓝牙芯片外围精密绕线电感，为其内部电路供电。

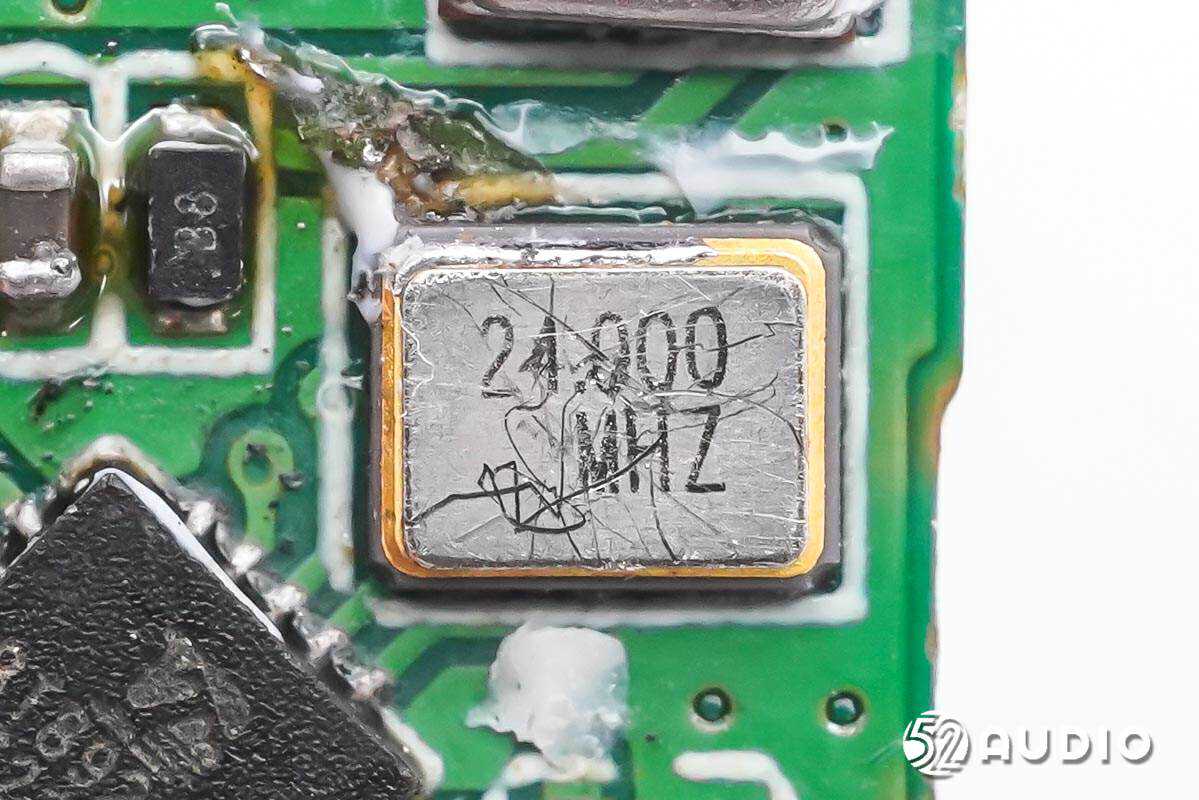

24.000MHz的晶振特写，为蓝牙芯片提供时钟。
一颗Pogopin连接器特写，用于连接盖板上的金属海绵，采集触摸控制信息。

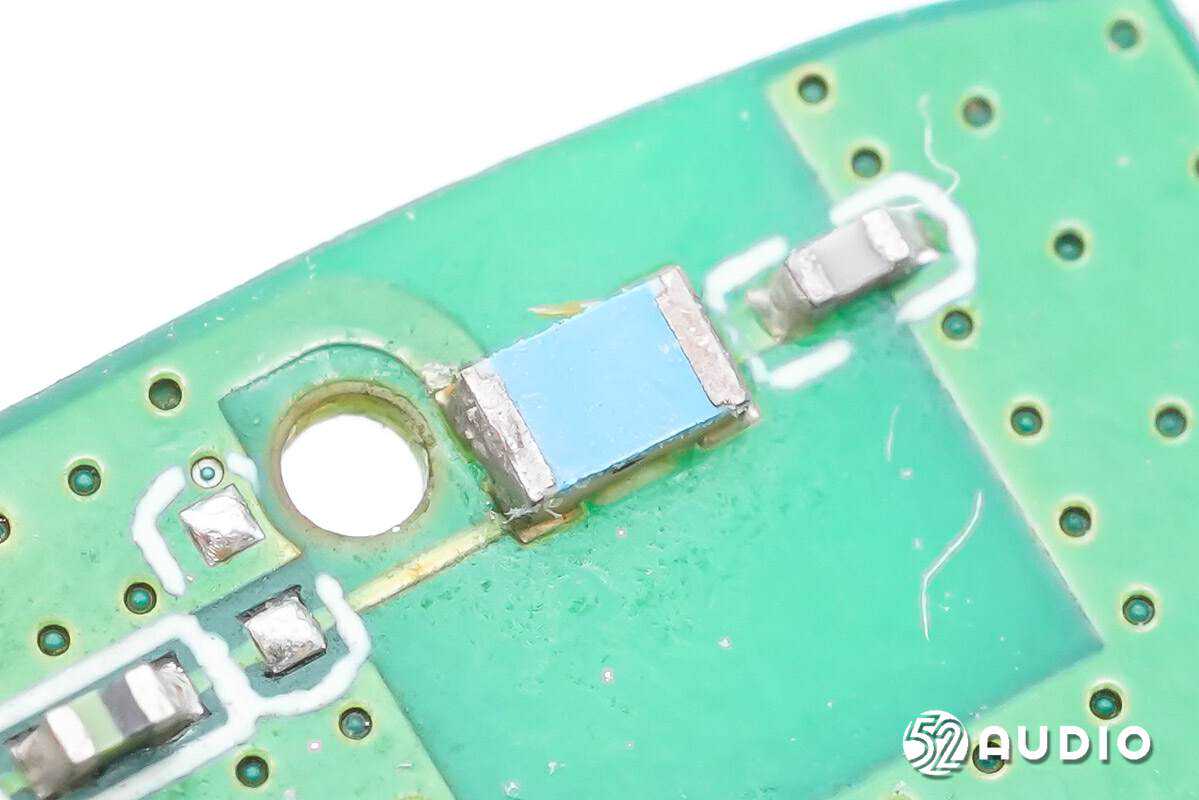

陶瓷蓝牙天线特写，用于无线信号收发。
取出扬声器单元。
音腔内部结构一览。
扬声器正面特写，振膜贴有羊毛纤维，提升低音效果。

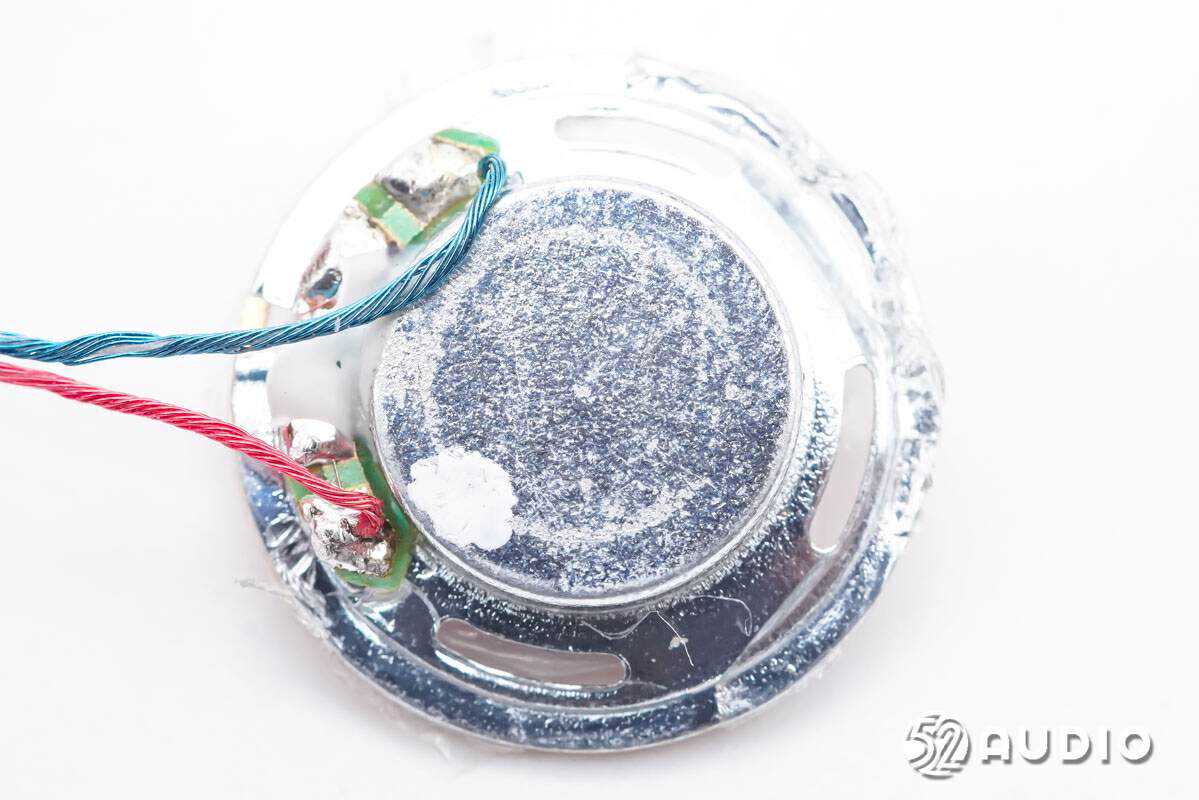

扬声器背面特写，边缘设置有三处调音孔，用于提升音频性能。
扬声器与一元硬币大小对比。

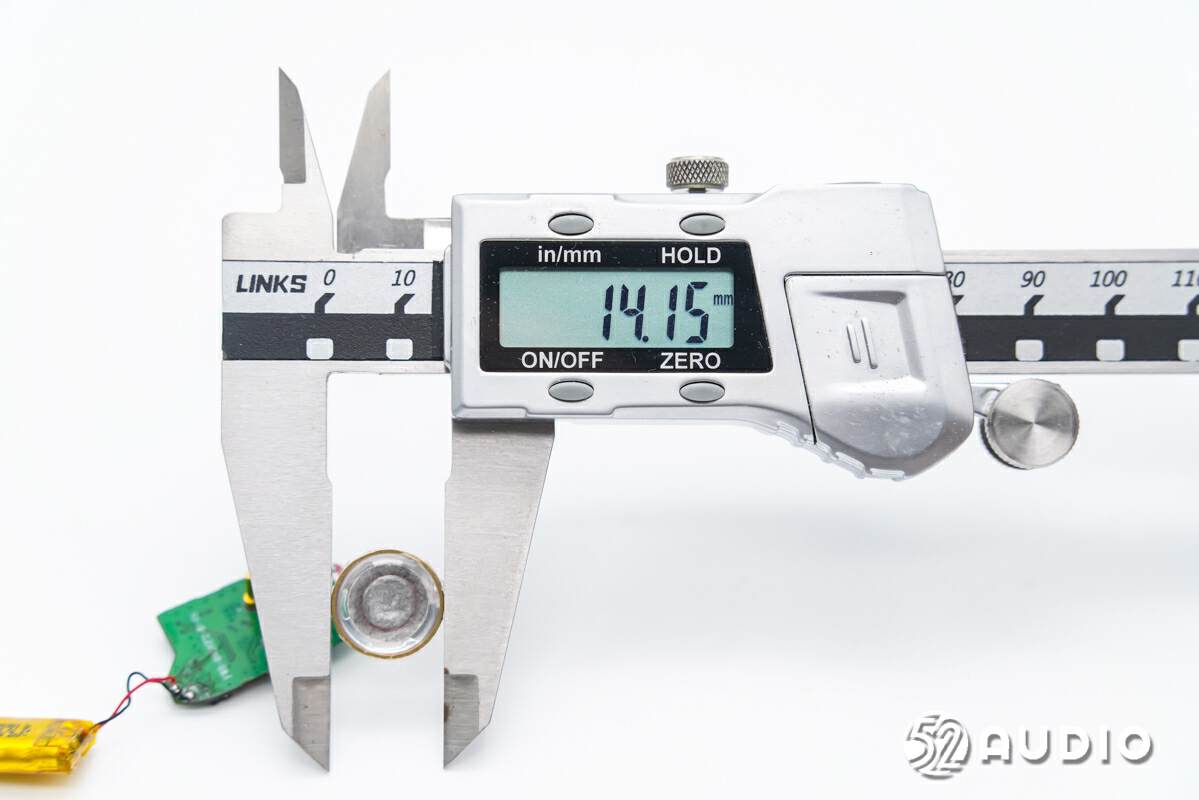

经我爱音频网实测，扬声器尺寸约为14.2mm。

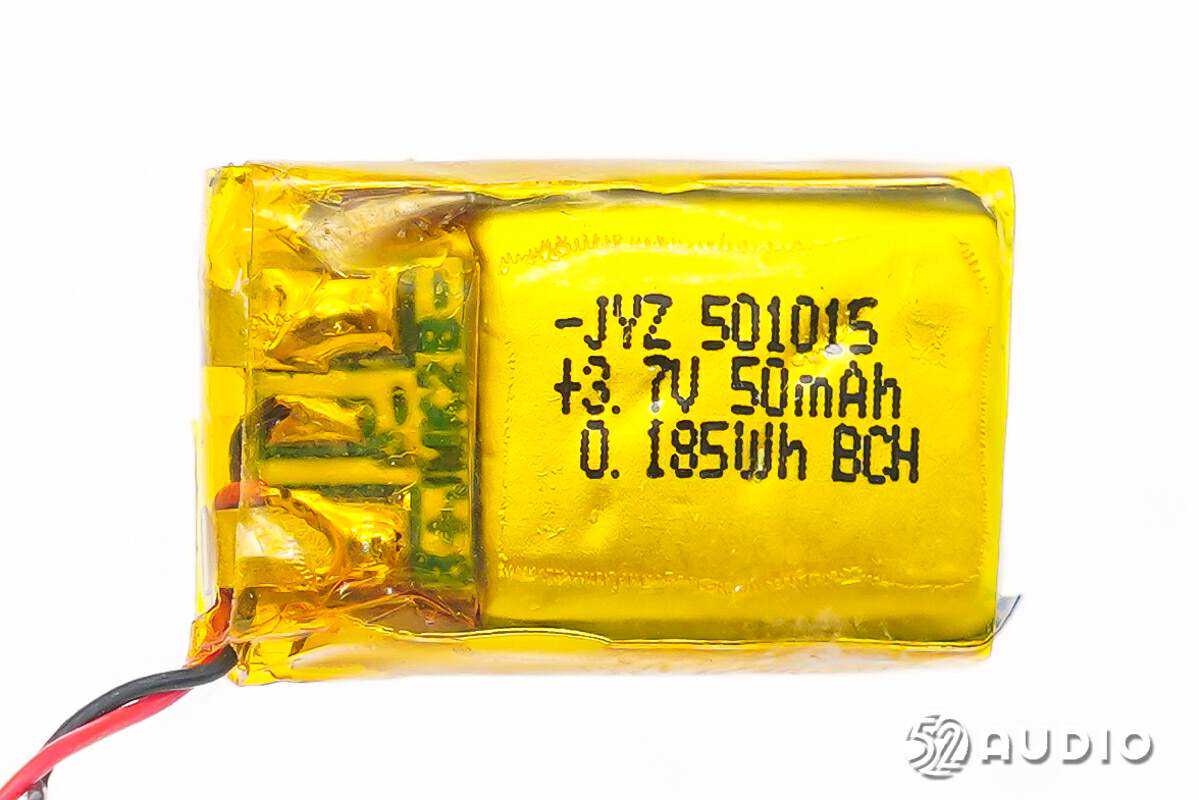

耳机内置锂电池特写，采用了软包电池，型号：JYZ501015，标称电压：3.7V，容量：50，同样来自金宇宙。
撕掉外部绝缘保护，电池板护板一侧电路一览，设置有DW01A3锂电保护IC和8205SMOS管，负责电池的过充电、过放电、过电流等保护。
电池保护板另外一侧电路一览。

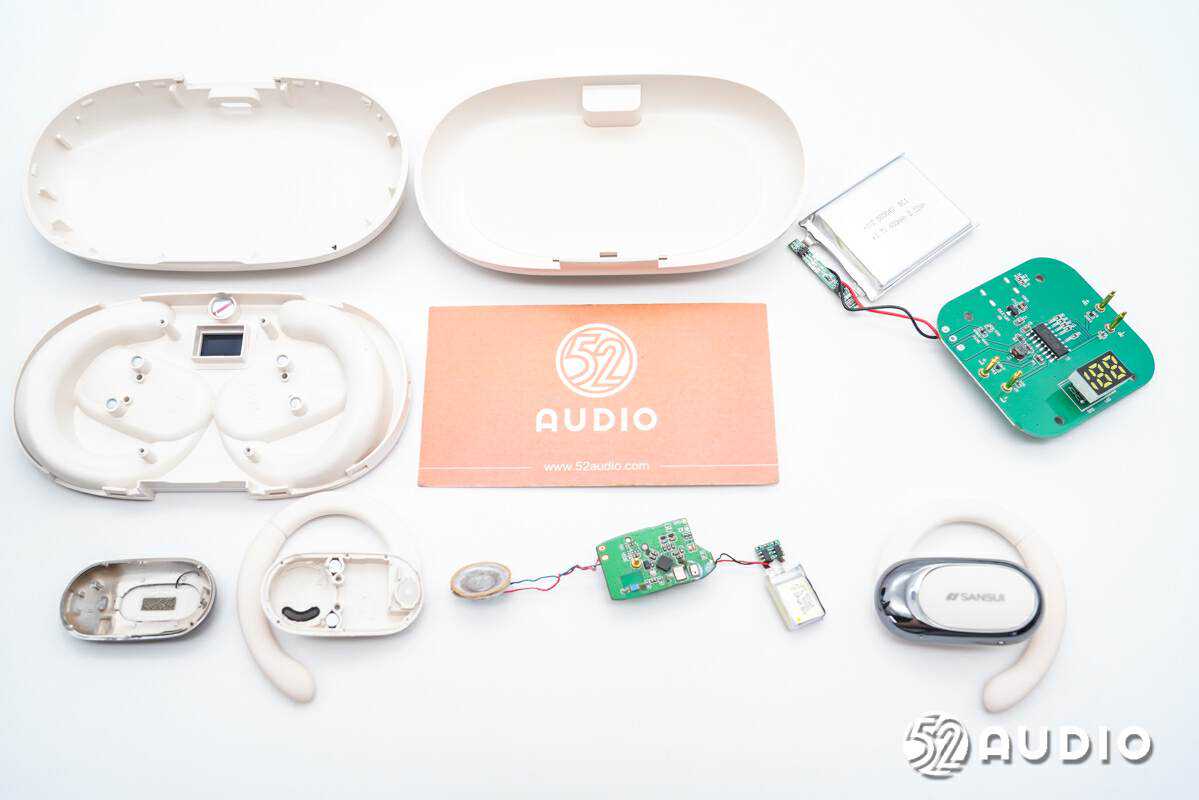

SANSUI山水TW92开放式蓝牙耳机拆解全家福。
三、我爱音频网总结SANSUI山水TW92开放式蓝牙耳机在外观设计方面，充电盒体积扁平，便于外出携带；哑光质感，不沾染指纹，不易出现划痕。耳机采用了耳挂式设计，耳挂可90°旋转调节，满足个性化的佩戴需求；耳挂末端受力点采用了亲肤硅胶材质，提升佩戴舒适性；音腔采用了哑光+高亮的类金属工艺处理，拥有着出色的质感和辨识度。
内部结构配置方面，整体设计非常简洁，充电盒内部包括主板和电池单元。内置电池容量600mAh，来自JYZ金宇宙，配备有电路保护板负责过充电、过放电、过电流等保护；主板上，搭载了INJOINIC英集芯IP5513多功能电源管理SoC，集成MCU、5V升压转换器、锂电池充电管理、电池电量指示、独立入仓检测等多功能；还采用了Wayon维安WP1230的过压保护IC等。
耳机内部包括主板、电池和扬声器单元。内置扬声器采用了14.2mm动圈单元；内置电池同样来自JYZ金宇宙，容量50mAh，配备独立保护板负责充电保护；主板上，搭载了一颗MEMS麦克风用于语音通话拾音，主控芯片为BLUETRUM中科蓝讯BT8926B蓝牙音频SoC，支持蓝牙5.4，支持单声道MIC放大器输入，集成低功耗触摸键和PMU。
