一、应用场景
纺织厂的粗纱机，控制系统由1台欧姆龙CP1H的PLC和1台昆仑通泰MCGS的触摸屏组成，触摸屏连接到PLC通讯扩展的接口CP1W-CIF01（RS232串行通讯）。现在MES管理系统，需要采集设备的数据，要求不改变原来的设备控制系统。
二、原系统架构
1、一台欧姆龙CP1H的PLC，配置了通讯接口模块CP1W-CIF01。

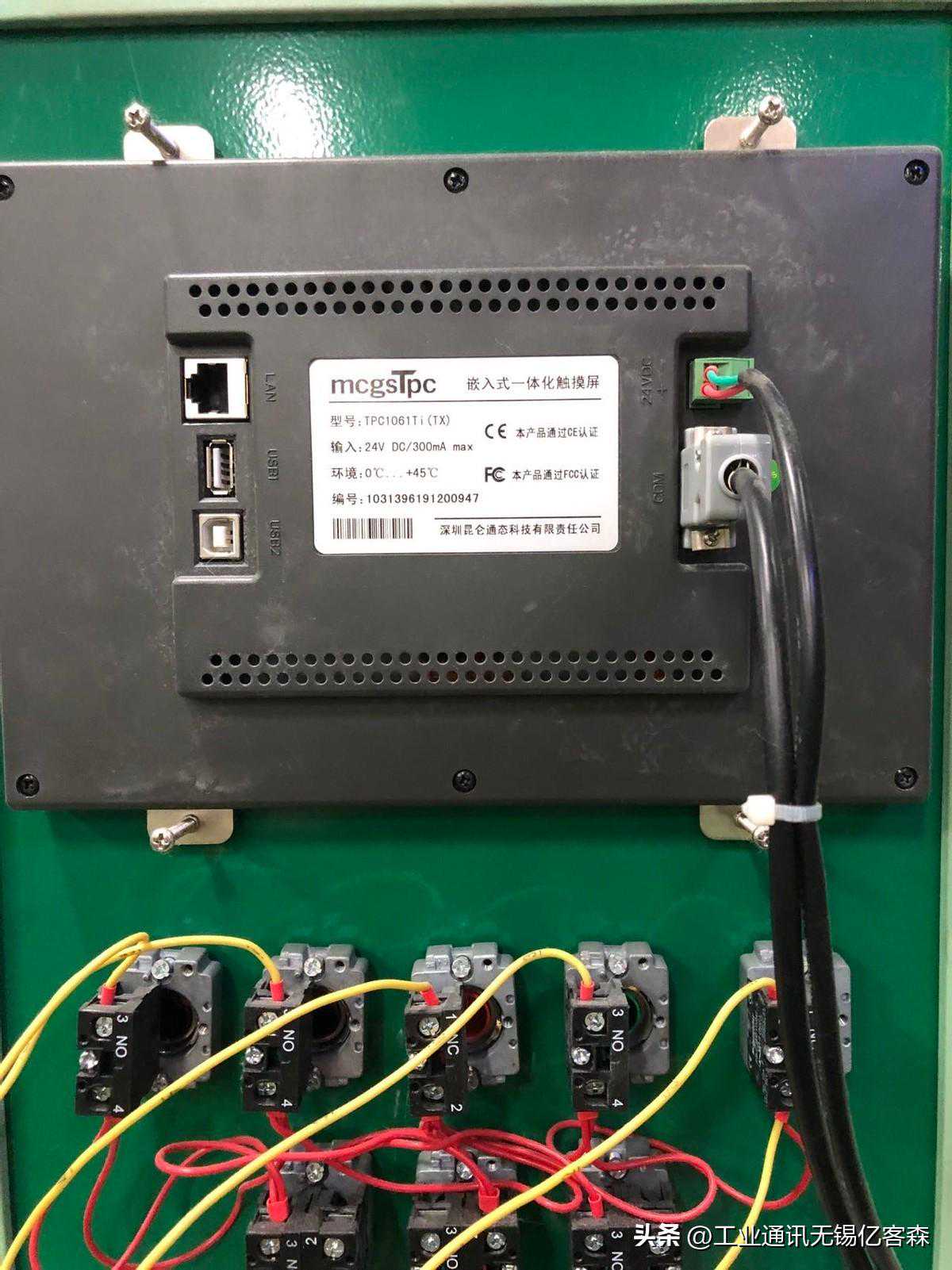

2、昆仑通泰MCGS的触摸屏的串行通讯口连接到CP1W-CIF01。

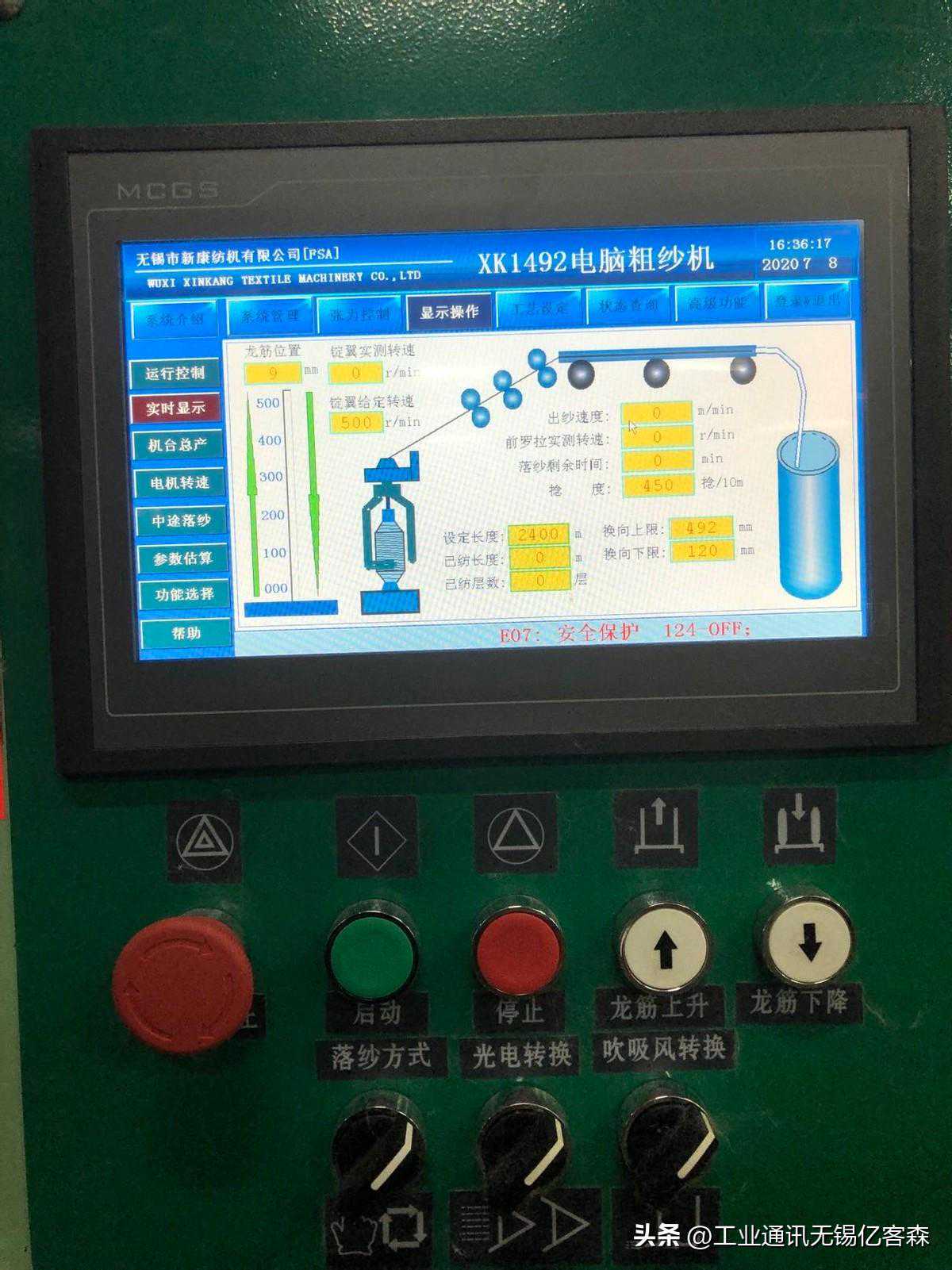

3、通过昆仑通泰MCGS的触摸屏，操作设备的运行。
二、采集方案网络拓扑：
将桥接器NET30-CS的通讯口COM1连接到CP1W-CIF01，桥接器的通讯口COM2口，连接到MCGS的触摸屏，桥接器的以太网口连接到上位采集系统的网络中。
三、配置说明

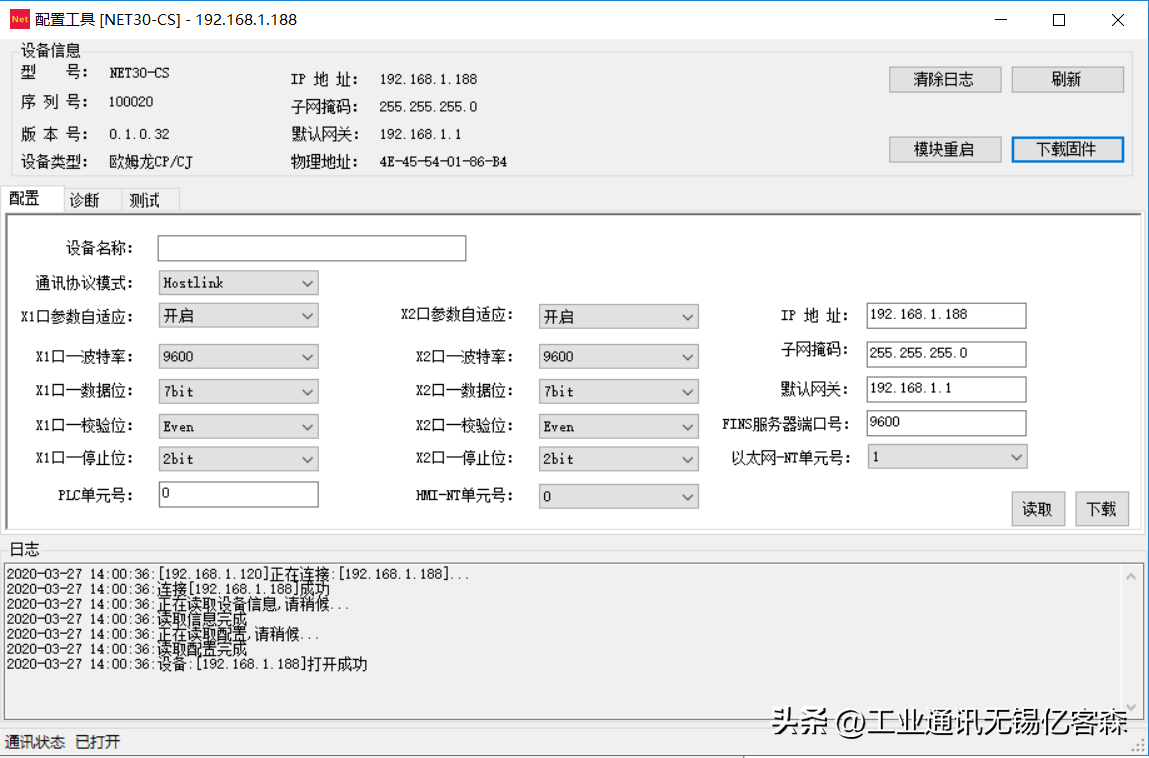

1、桥接器可以自动识别串口参数，支持欧姆龙Hostlink和NTLINK协议，通过通讯协议模式来选择。

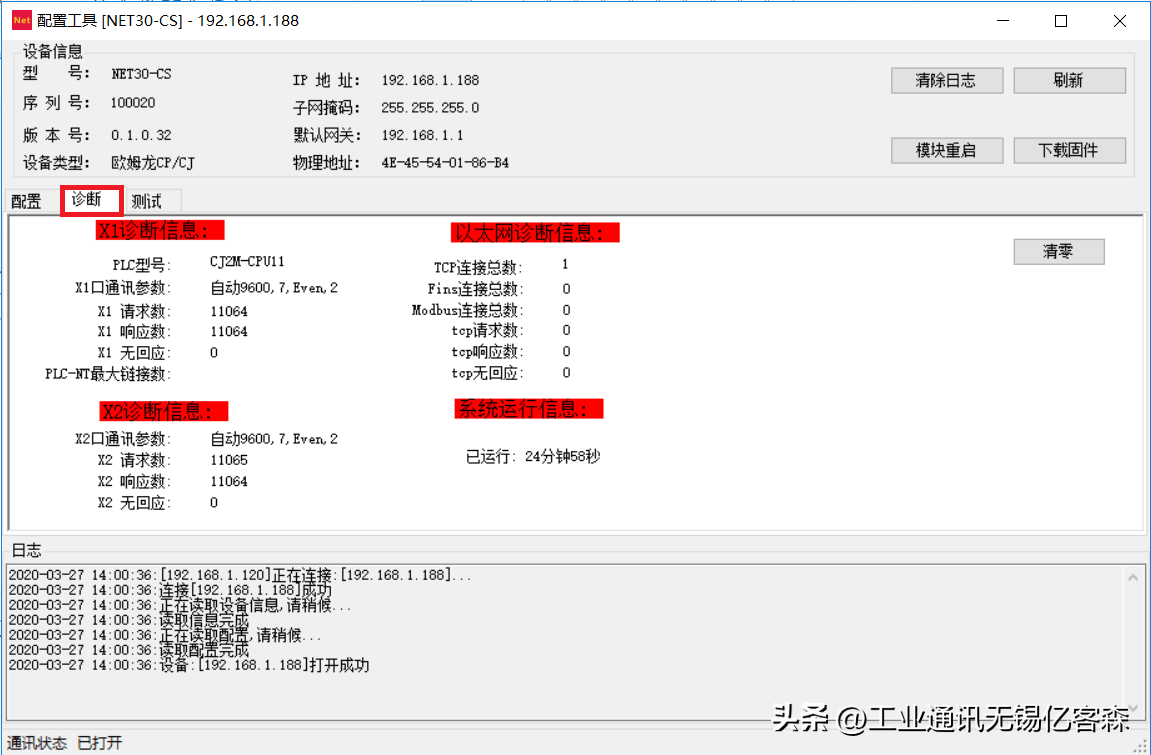

2、模块自动识别PLC的串口参数和PLC的型号；
四、数据采集测试
桥接器的以太网口同时支持欧姆龙FinsTCP协议和ModbusTCP协议。

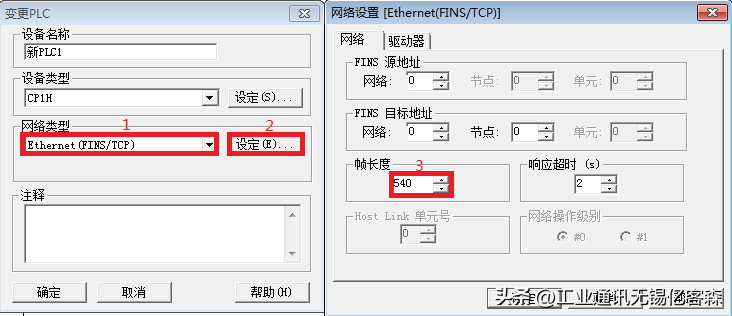

使用欧姆龙PLC编程软件CX-ONE，通过桥接器的网口上下载PLC的程序

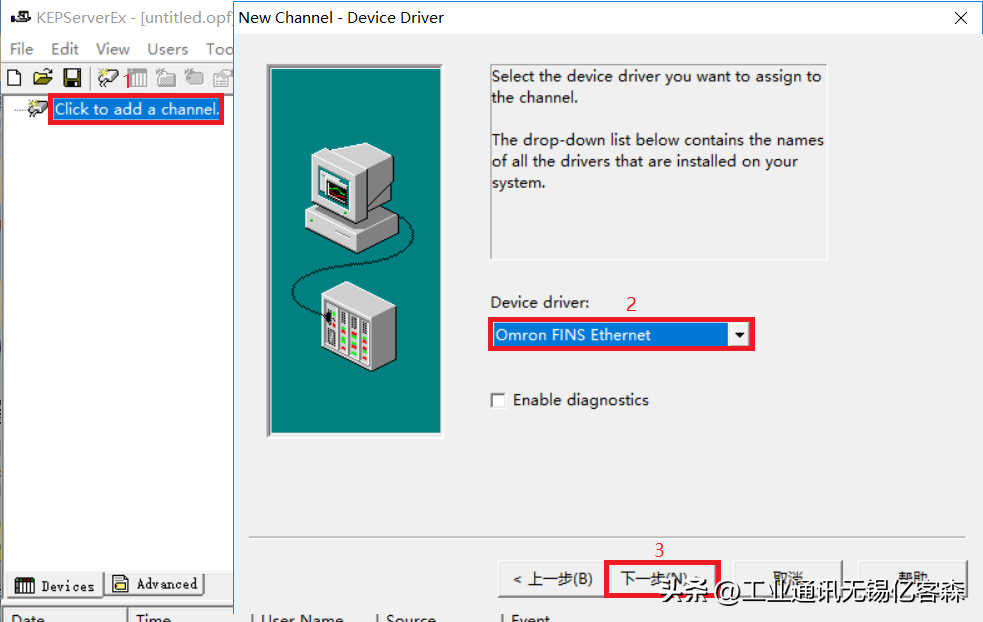

使用kepserverOPC软件，通过FinsTCP协议读写设备数据
使用组态王监控软件kingscada，以太网采集欧姆龙PLC的数据
通过标准Modbus客户端modscan进行通讯测试；
