WinCC作为一个SCADA系统,其功能强大,架构非常灵活,可适应各种场合的应用。WinCC系统结构一般分成六种:
单站、多用户、分布式、中央归档服务器CAS(CentralArchiveServer)、冗余服务器、基于web访问
1.单站
单站是WinCC最简单精简的一种结构,一般用于小型系统。如图1-12,WinCC安装在一台工控机上,该工控机对下层PLC或其他设备进行监控。

图1-12单站结构
2.多用户
多用户结构是服务器-客户机结构;应用于中小型系统;每台服务器最多连接32台客户机;每台客户机只能连接一台服务器;客户机没有项目,只需选最少数量的RC/RT授权即可,系统组态简单,极易维护。如图1-13。

图1-13多用户结构

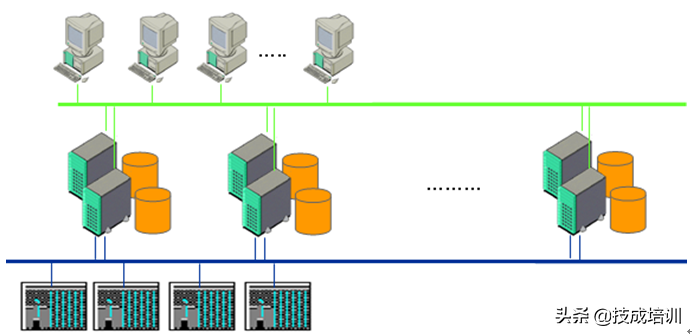

3.分布式
分布式结构也是服务器-客户机结构,应用于大型系统,系统扩展容易;每台服务器最多连接32台客户机;每台客户机最多连接12台服务器或12对冗余服务器(包括中央归档服务器),平衡了服务器负荷;客户机有项目。如图1-14。

图1-14分布式结构

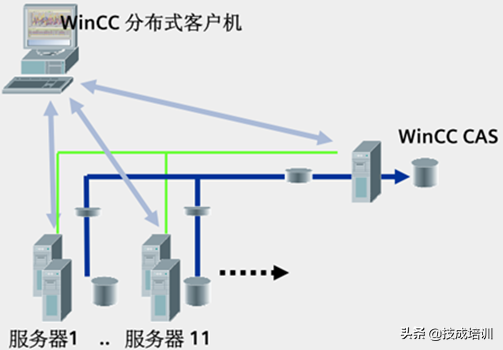

4.中央归档服务器CAS
数据的归档在每个服务器上建立,每个归档段完成后,传送到CAS上作长期归档;每台CAS最多接收来自11台服务器数据。如图1-15。

图1-15中央归档服务器

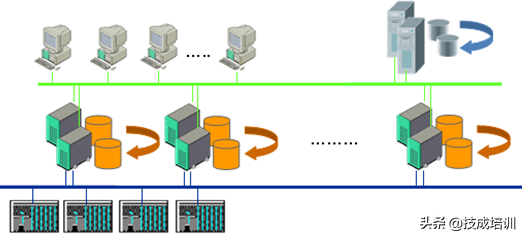

5.冗余服务器
冗余的服务器并行运行,在线同步变量,消息和归档;主服务器停机,客户机会自动切换到备用服务器;停机服务器恢复时,停机期间的数据归档,报警等数据自动同步,保证两个服务器的数据一致性。如图1-16。

图1-16冗余服务器

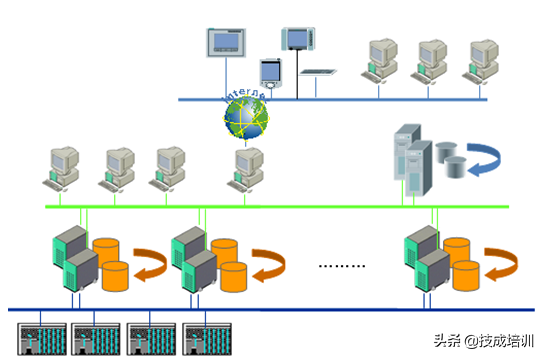

6.基于web访问
使用网页浏览器访问web服务器,远程浏览,操作现场过程画面。如图1-17。
图1-17web访问
