写在前面的话：
现在很多搞工控的都会接触到各种各样的PLC和触摸屏。那接下来我将为大家介绍一下MCGS昆仑通态触摸屏与常见PLC的连接方法。
1、设备简介
本驱动构件用于MCGS软件读写西门子S7-200系列（CPU210/CPU212/CPU214/CPU215/CPU216/CPU221/CPU222/CPU224/CPU226等型号）PLC设备的各种寄存器的数据，通讯协议采用西门子PPI协议。
2、MCGS软件设置

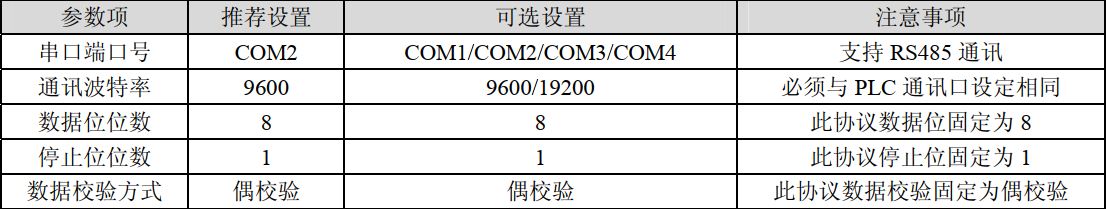

父设备设置

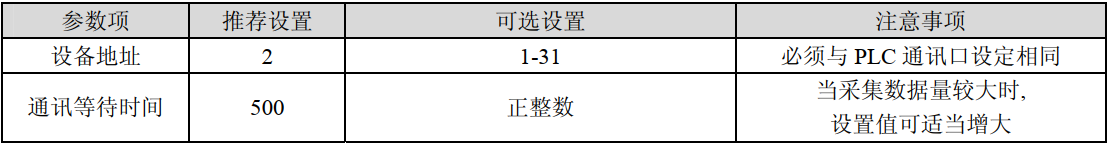

子设备设置
3、PLC软件设置
请查阅西门子S7-200PPI的在线帮助：S7_200
4、设备地址范围
说明：
D表示十进制，O表示八进制（范围为0-7）。
上述地址范围仅供参考，具体不同型号的PLC，其地址范围请参考对应用户手册。
5、通讯连接方式及详细接线图
说明：
西门子S7-200系列PLC都可以通过CPU单元上的编程通讯口（PPI端口）与TPC触摸屏连接，其中CPU226中有两个通讯端口，都可以用来连接触摸屏，但需要分别设定通讯参数。通过CPU直接时需要注意软件中通讯参数的设定，相关详细设定请参考帮助或SIEMENS公司提供的技术手册。
1）采用标准串口型号的西门子PC/PPI电缆。电缆波特率DIP开关设置如下：

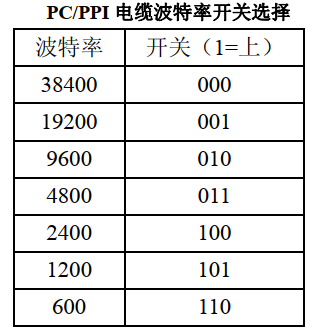

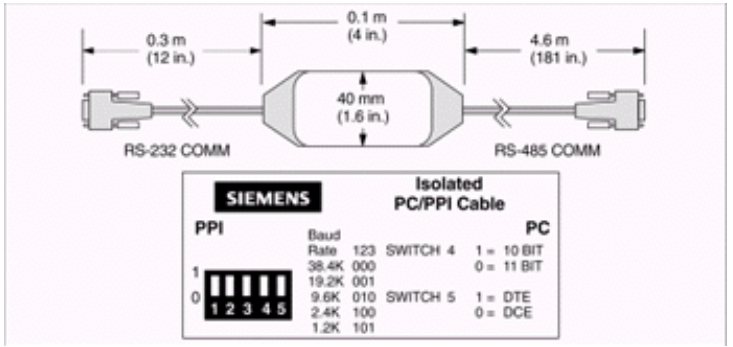

a）带有5个DIP开关的电缆

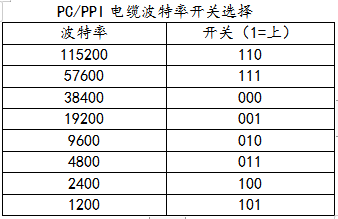

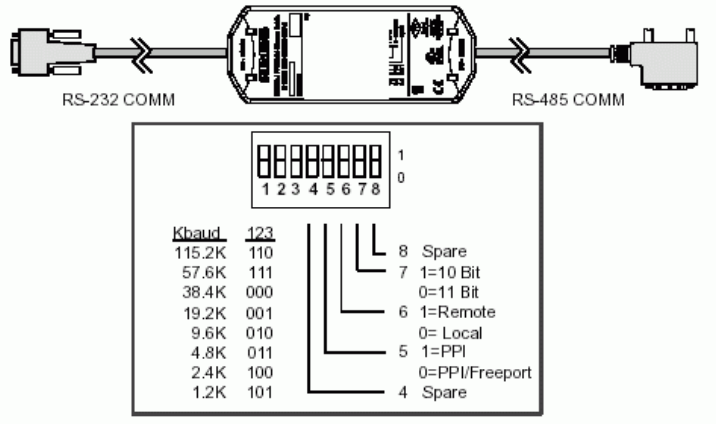

b）带有8个DIP开关的电缆
注释：其中需要把开关5设置为0，即选择Freeport项。
PC/PPI电缆上的波特率DIP开关设置，必须与PLC波特率设置以及上位机SETPG/PCInterface中的设置一致，西门子S7-200PLC的波特率可通过STEP7-Micro/WIN编程软件来设置。
2）采用RS232/485转换器连接，RS485的A正B负与PLC编程口3正8负连接。

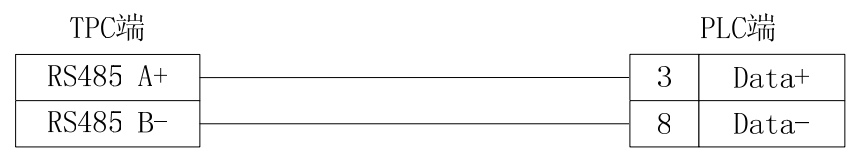

3）TPC触摸屏的RS485接口的A正B负与PLC编程口3正8负连接。
注意：
A、本驱动只支持串口型号的PPI电缆，不支持USB型号的PPI电缆，使用时请注意。
B、TPC触摸屏的RS485接口的详细引脚定义请查阅技术手册。
