OPC是为了连接数据源（OPC）服务器和数据的使用者(OPC应用程序)之间的软件接口标准。数据源可以是PLC，DCS条形码读取器等控制设备。随控制系统构成的不同，作为数据源的OPC服务器既可以是和OPC应用程序在同一台计算机上运行的本地OPC服务器，也可以是在另外的计算机上运行的远程OPC服务器。
S7-200SMART要实现和Wincc通信则必须使用S7-200PCAccessSMART软件。
S7-200PCAccessSMART是西门子公司针对S7-200SMARTPLC与上位机通信推出的OPC（OLEforProcessControl）服务器软件。其作用是跟其他标准的OPC客户端（Client）通信并提供数据信息。S7-200PCAccessSMART与S7-200PLC的OPC服务器软件PCAccess类似，也具有OPC客户端测试功能，使用者可以测试配置情况和通信质量。
S7-200PCAccessSMART在本文中都简称为PCAccessSMART。PCAccessSMART可以支持第三方上位机软件与S7-200SMARTPLC建立OPC通信。
S7-200PCAccessSMART基本设置2.1S7-200PCAccessSMART软件界面介绍
S7-200PCAccessSMART软件界面如下图所示：
2.2与S7-200SMARTPLC建立连接
S7-200PCAccessSMART软件只能通过以太网方式与S7-200SMARTPLC建立连接。

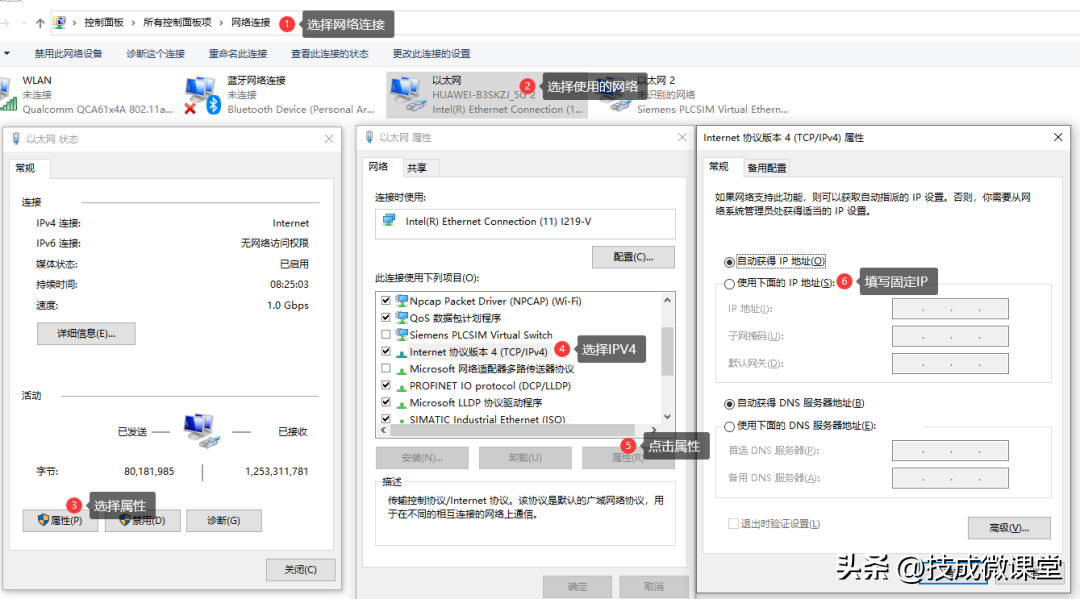

2.2.1设置PG的IP地址；具体操作方法如下。
2.2.2设置S7-200SMARTCPU的IP地址

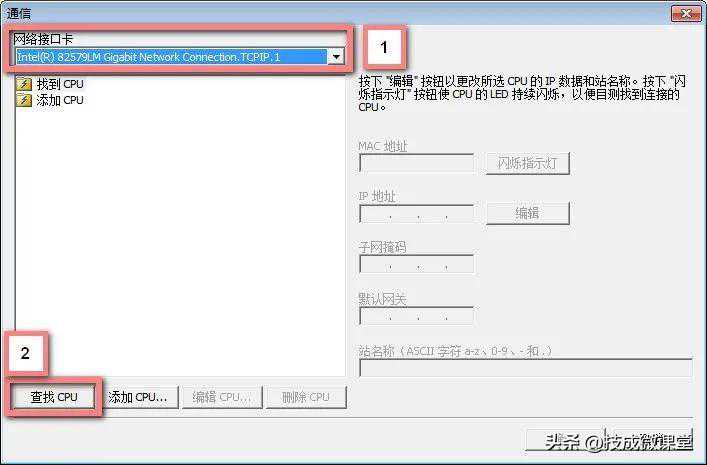

第一步：选择连接方式；
选择客户电脑实际网卡的硬件名.的方式进行通信。

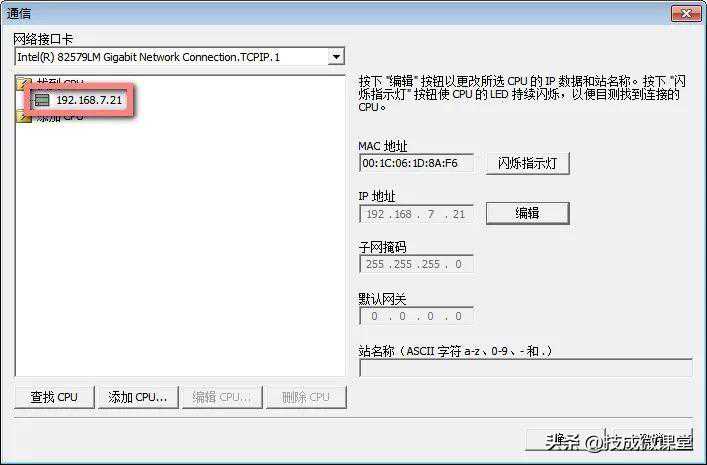

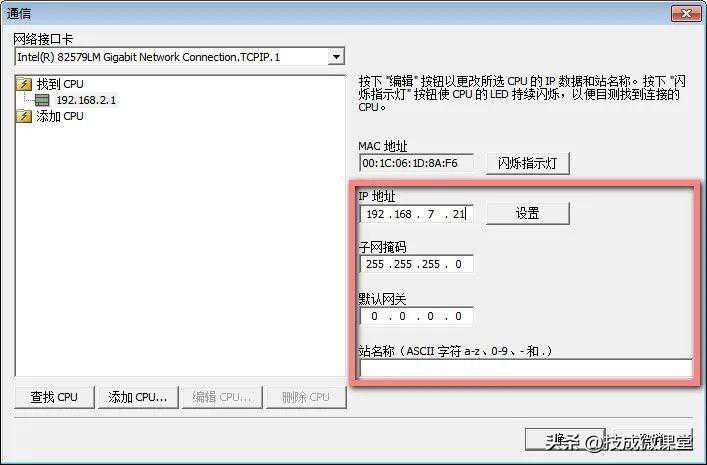

根据需要选择是否修改S7-200SMARTPLC的IP地址，如果需要修改如下图所示：
IP地址修改成功。

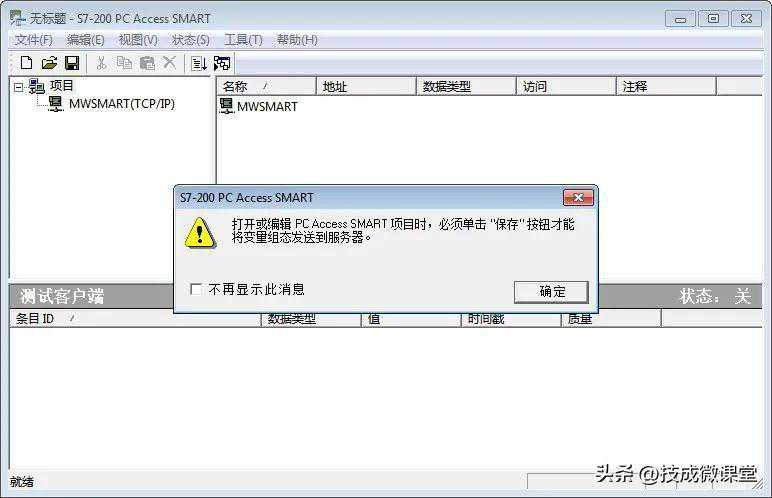

第一次打开S7-200PCAccessSMART软件，会随软件同时出现一个提示窗口，其内容是告知使用者，在进行OPC通信之前，对S7-200PCAccessSMART项目进行保存。

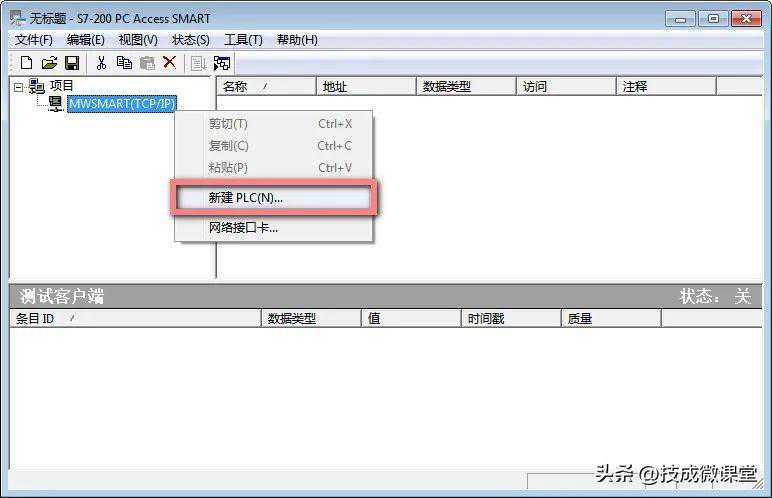

第一步：选择要通信的S7-200SMARTPLC，鼠标右键“MWSMART(TCO/IP)“，选择“新建PLC”。
如上图所示新建PLC。

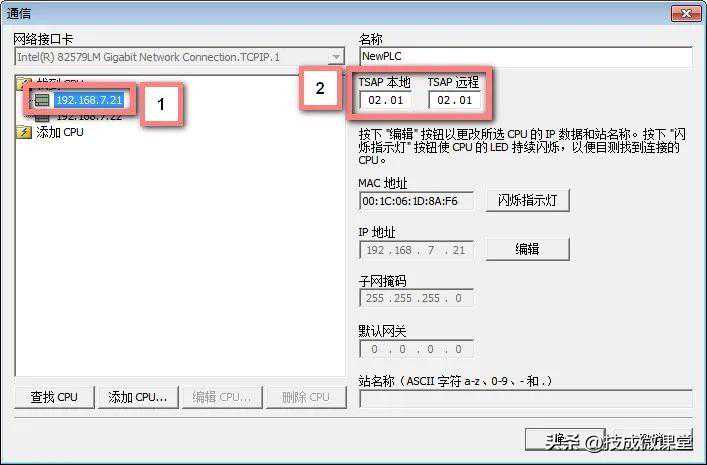

第二步：在弹出的窗口中“查找CPU”，在网络中选择要做OPC通信的PLC，紧接着设置本地和远程的TSAP号。
其中“本地”指的是电脑上S7-200PCAccessSMART，“远程”指的是PLC。
TSAP是TransportServiceAccessPoint的缩写，表示的是连接资源的地址。使用S7-200SMARTCPU时TSAP号只能设置下面的值：
02.00
02.01
03.00
03.01
使用者也不能设置其他的数值，因为设置的其他数值后，不能选择“确认”按钮完成配置。软件不支持其他数值
如上图所示设置TSAP

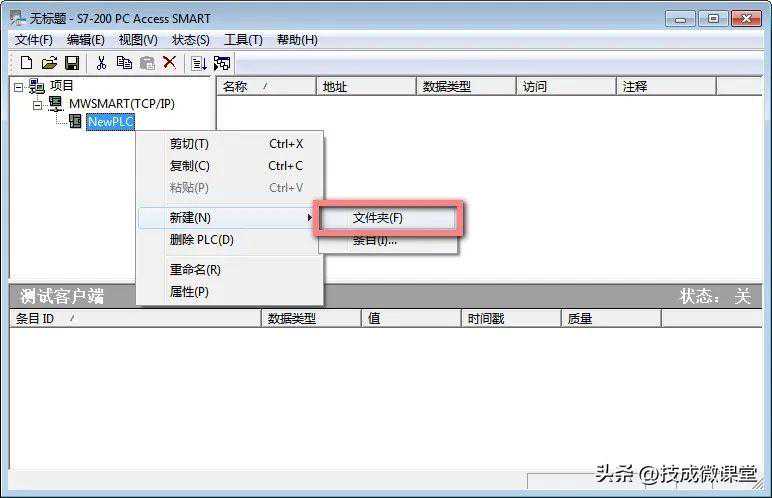

第三步：添加NewPLC后，给该PLC新建“文件夹”。
如上图所示添加文件夹
第四步：在文件夹下添加需要通信的变量。

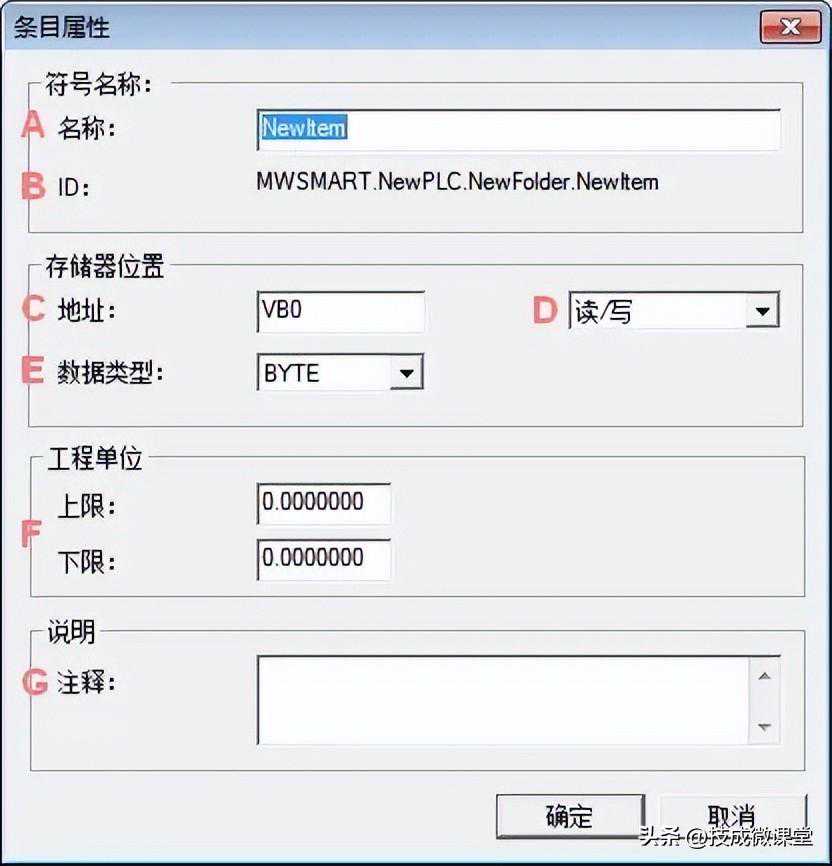

如上图所示设置变量类型
A：该变量的符号名
B：变量ID
C：变量地址，可以设置S7-200SMART支持的所有内存变量
D：设置上位机软件访问该数据的方式，有三种：读/写、写或读
E：数据类型
F：数据工程单位上下限
G：变量注释

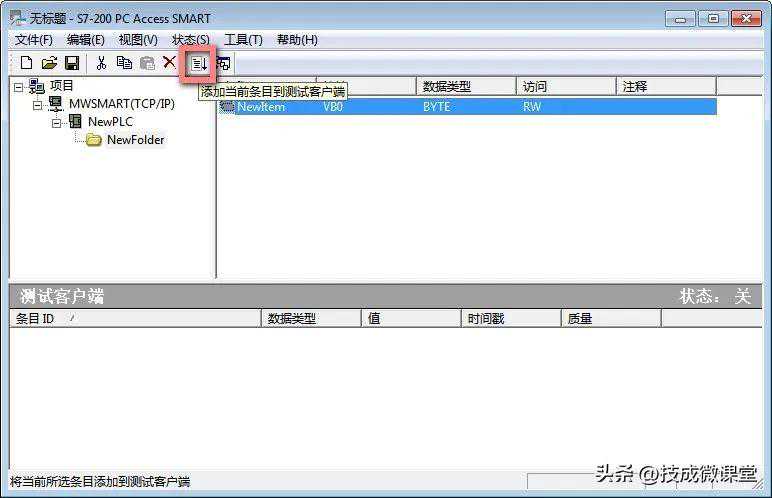

如上图所示添加变量到测试区
测试质量：良好，表示通信成功，相反如果为“差”，表示数据通信失败。
注意：客户端测试只能测试从PLC读取变量数值，不能测试向PLC写变量值

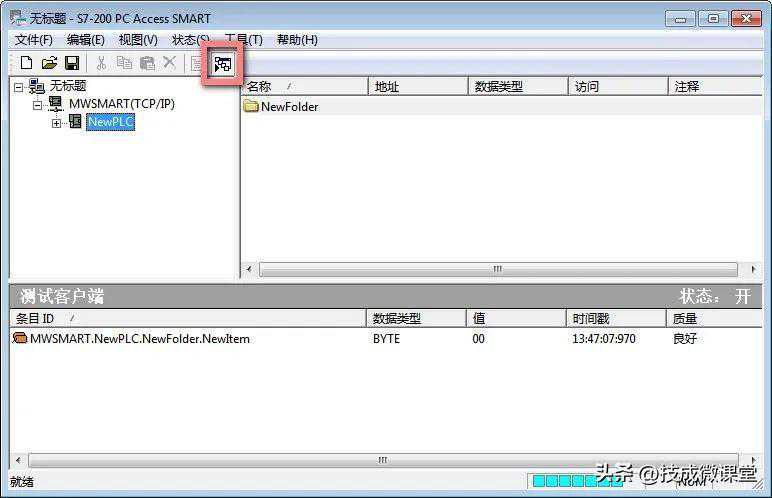

如上图所示客户端测试
2.3向S7-200PCAccessSMART导入PLC变量

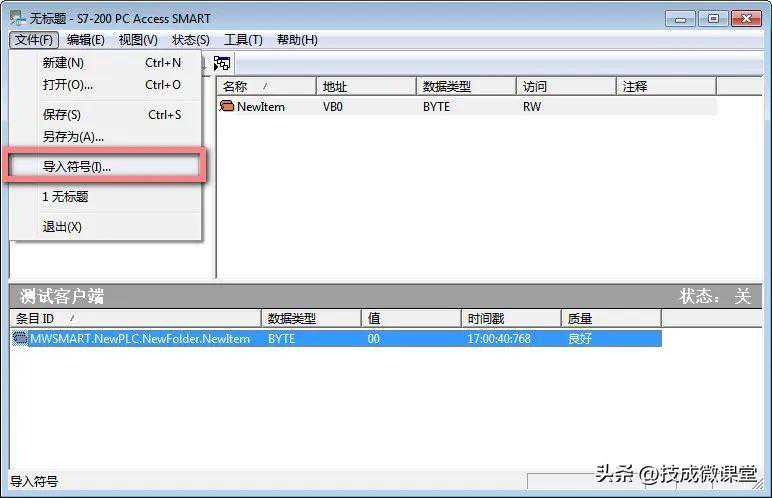

首先需要使用者的S7-200SMART程序中变量有符号名，选择S7-200PCAccessSMART软件---文件---导入符号，就可以找到S7-200SMART程序，把S7-200SMARTPLC中有符号名的变量都导入到PCAccessSMART中。
如上图所示导入符号。
