最近有朋友想要西门子的CAD模板，我特意整理了以下，将所有西门子S7的PLC和模块都压缩在一起，西门子在用的S7系列包括S7-200,S7-200smart,S7-300,S7-400,S7-1200,S7-1500.

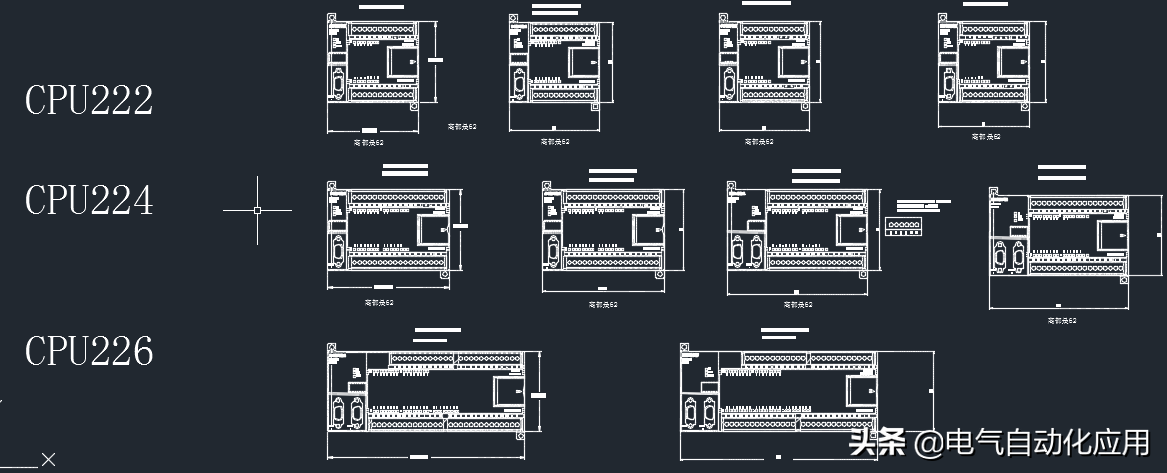

7-200是西门子公司推出的一种小型PLC，它的优点是
（1）结构紧凑，占用空间小。
（2）拓展型良好，可以接称重模块，数字量、模拟量输入输出模块等等，使用起来非常方便。
（3）价格低廉
但是除此之外，它还有一些缺点：
（1）虽然国内还可以买到这种PLC的备件，但西门子公司宣布这款产品已经停产，未来的发展很受限。
（2）没有以太网接口，只可以使用西门子配套电缆进行调试编程，不方便。
（1）对于运动控制的支持不好。（S7-200的大多数PLC脉冲输出最大频率是20KHZ，S7-200smart的最大频率是100Khz，也就是对伺服电机的驱动不是很好。）

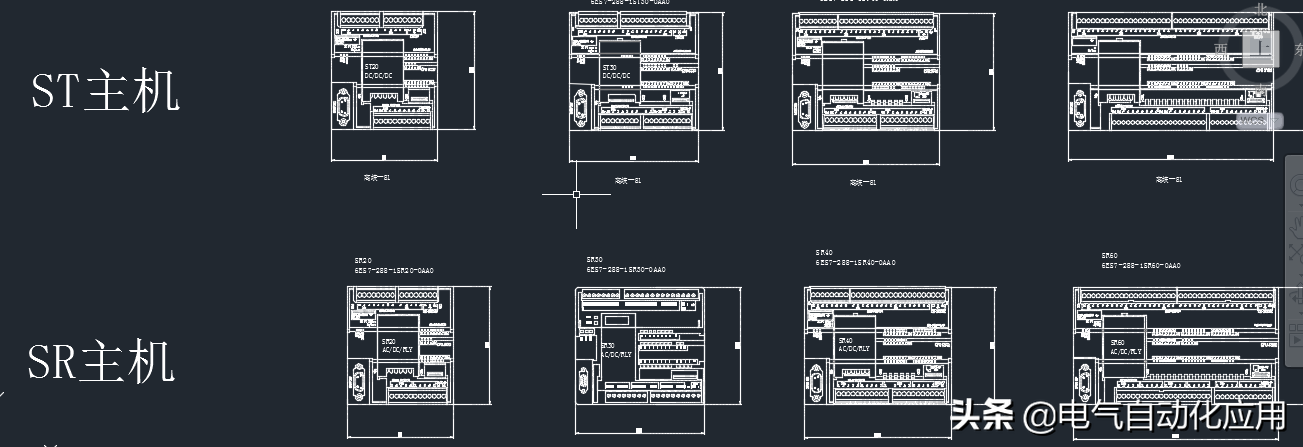

西门子S7-200smart（CPUST60）
S7-200smart是西门子公司针对中国市场研发的一款产品，只在中国销售。其原因可能是西门子的S7-200已经停产，西门子公司又不想放弃中国庞大的低端PLC市场，而作为S7-200的升级版，与S7-200相比，它有以下的特点：
（1）同是小型PLC，结构紧凑，价格低廉。
（2）拓展能力不如S7-200，它不支持称重模块，所以你不能使用精确的称重功能，可以选择用称重仪表模拟量输入代替，但精确度不如称重模块。
（3）Smart拥有以太网接口，调试编程拓展都非常方便。
（4）运动控制的支持比S7-200强大。无论是最大脉冲输出，还是运动控制向导，都比S7-200好用。
S7-300(支持远程从站)
S7-300是西门子比较经典的产品，属于中型PLC，相对于其他产品以及小型PLC，它有着最明显的特点就是：PROFIBUS现场总线系统。那么这个系统是干什么的？
它是控制系统与分散式IO的通信，我给大家举个例子
西门子S7-300DP网络图（从站地址可拓展到124）
如果一个工厂有三层楼，每层500平方米，如果没有这种技术，就需要把所有信号信全部从现场接回PLC，那如果工厂设备多的话，现场全部都是电缆；但如果使用这种技术，就可以几十平米建立一个IO远程站，然后把附近的信号接到这个远程站上，然后用一根profibus-dp网线（两芯屏蔽电缆）接回PLC即可，而S7-300PLC最多可以使用124个远程从站，非常方便，而且借助于西门子的技术能力，这种通讯非常稳定，只要把电缆接好，一般情况不会出现干扰。
S7-400（西门子高端产品）
而S7-400则是和S7-300使用一样的软件，编程语言，属于300的升级版，速度和容量比300更快和大，但S7-400有一个天生的缺陷：它属于西门子高端产品，所以价格非常昂贵。
因此，国内的很多工厂都是这样使用的；
那就是CPU使用S7-400，但不接拓展S7-400的模块，而是借助于PROFIBUS-DP技术，用远程IO从站的方式连接S7-300的拓展模块，这样使用是没有任何问题的，即利用了S7-400的高速性能，价格又低下来。
接下来我们介绍一下新门子的新产品，博途分为S1200系列和S1500系列。
西门子S-1200（CPU1217）
西门子S-1500，西门子高端产品
大家一般都把S1200理解成S7-200的升级版，S1500理解为S7-300/400的升级版。
所以S1200的定位是小型PLC，s1500是大型PLC；但是对于编程方式，S1200，S1500和S7-300，S7-400类似.所以有S7-300或者S7-400编程经验的就可以很快上手。

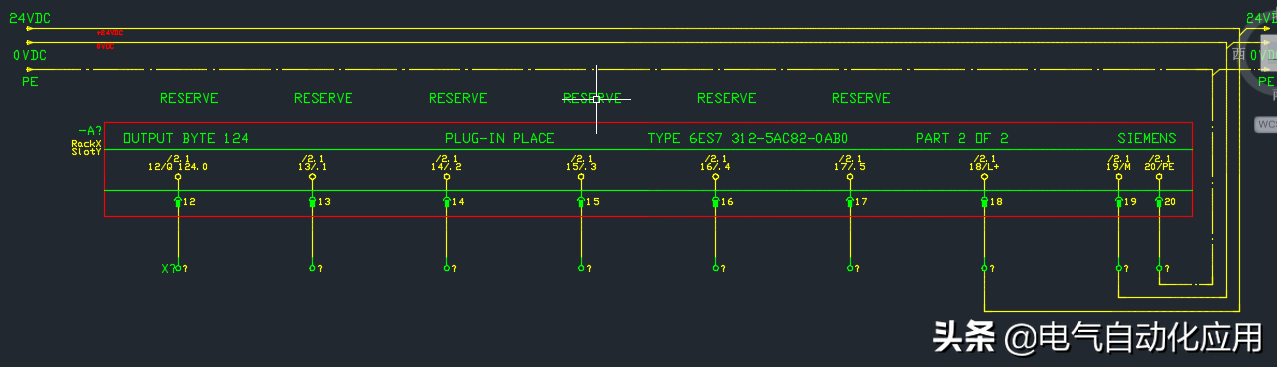

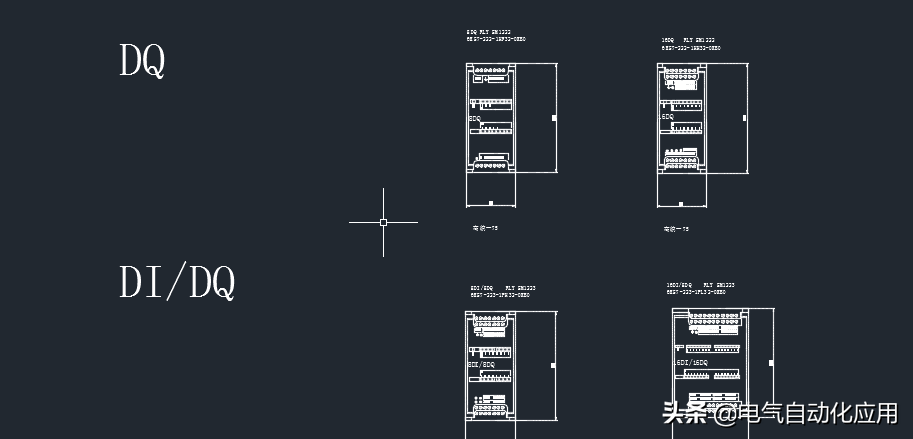

其实这些图纸都可以从西门子网站上下载，只是需要转换格式，我将这些格式转化为CAD可用的dwg,或者dxf.使用CAD直接打开就可以.
下面上图。
