S7-200SMART作为西门子的一款高性价比PLC产品，很多工控电气工程师在应用过程中对于各型号的性能和功能的差别可能不是非常清楚，本文从选型、版本功能、技术参数、扩展模块产品订货号等方面详细介绍S7-200SMART产品。

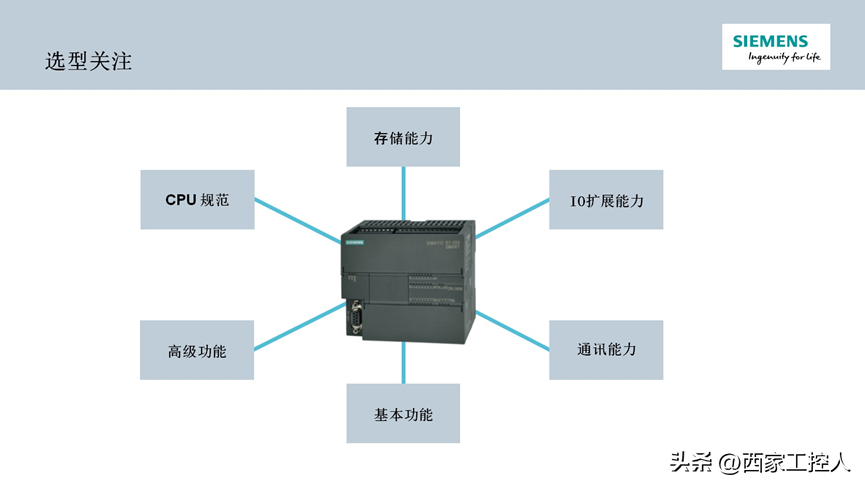

选型指南
产品介绍
行业应用
机器设备需求

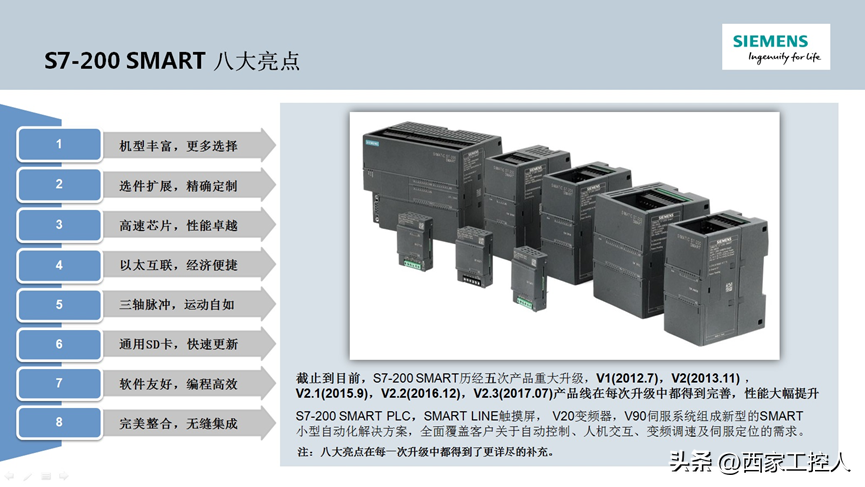

八大亮点概述

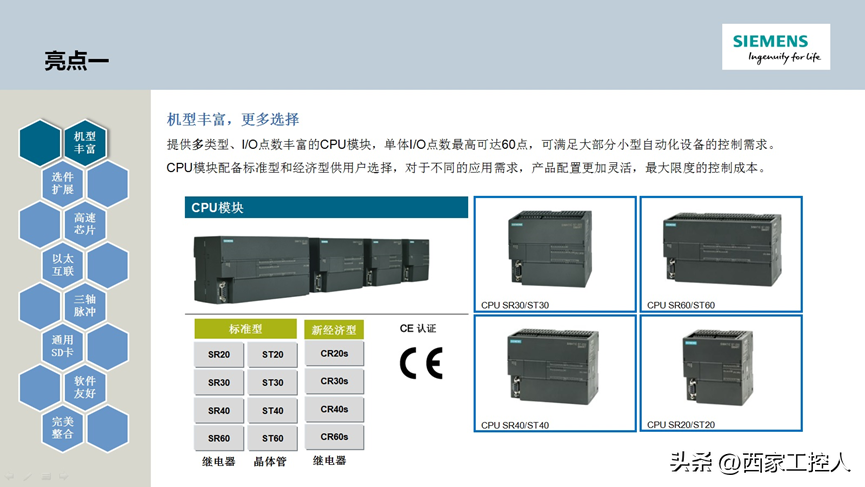

亮点一机型丰富，更多选择

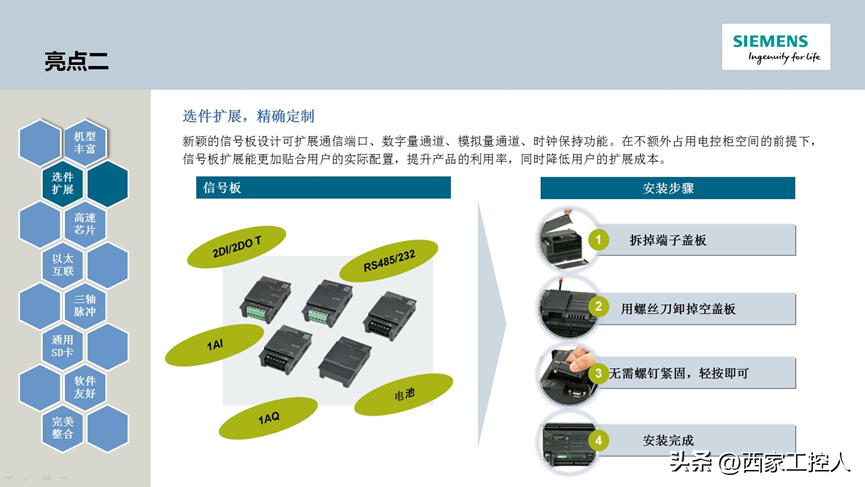

亮点二选件扩展，精确定制

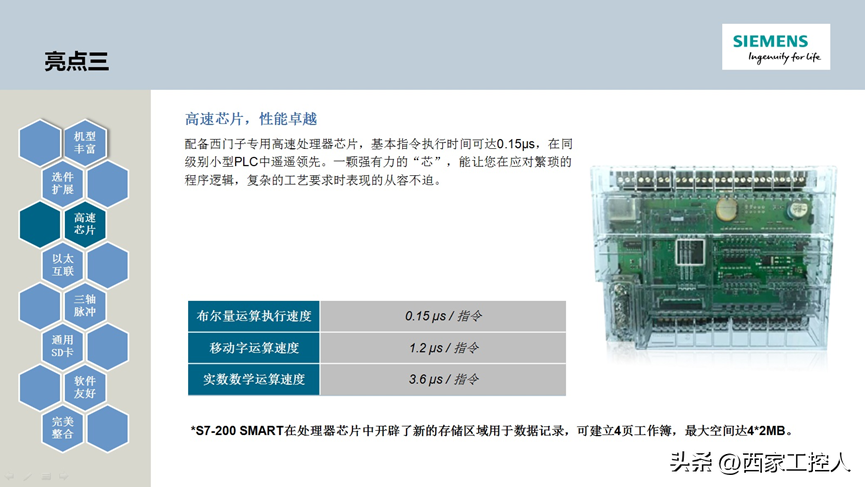

亮点三高速芯片，性能卓越

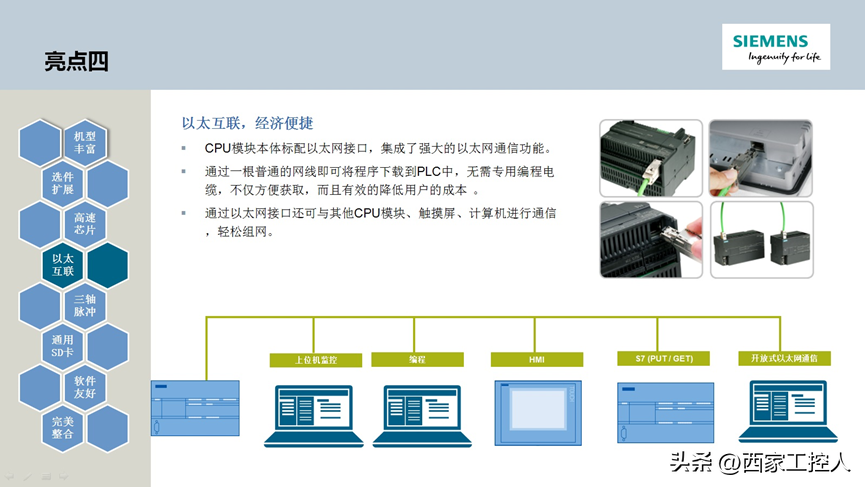

亮点四以太互连，经济便捷

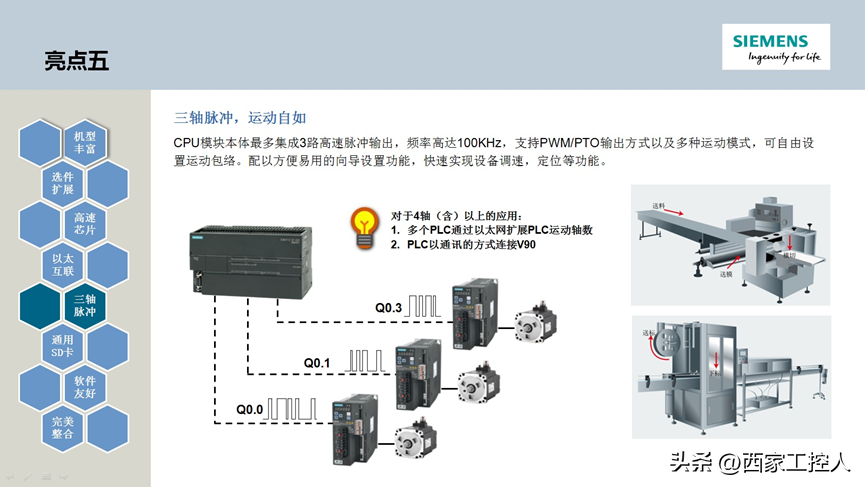

亮点五三轴脉冲，运动自如

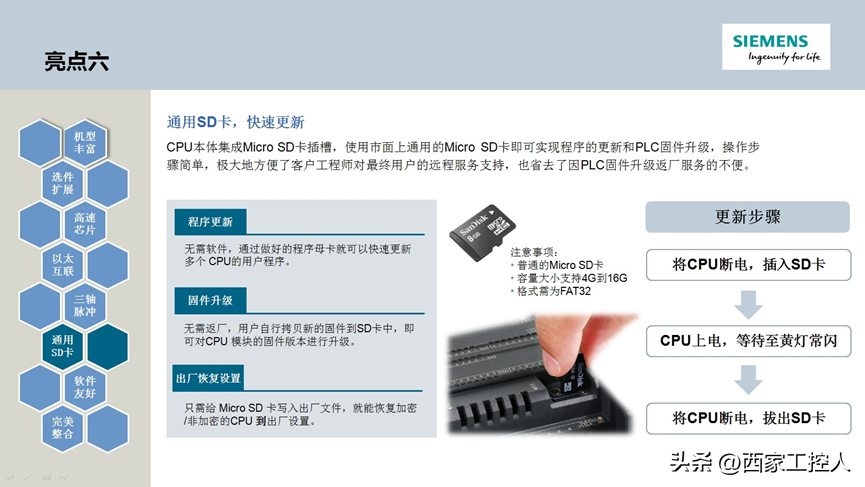

亮点六通用SD卡，快速更新

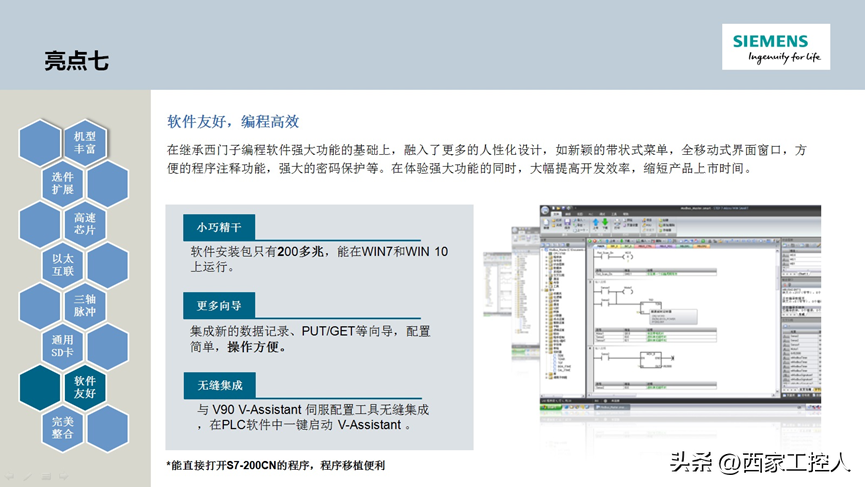

亮点七软件友好，编程高效
亮点八完美整合，无缝集成
其他特点
S7-200SMART硬件能力
六大硬件能力

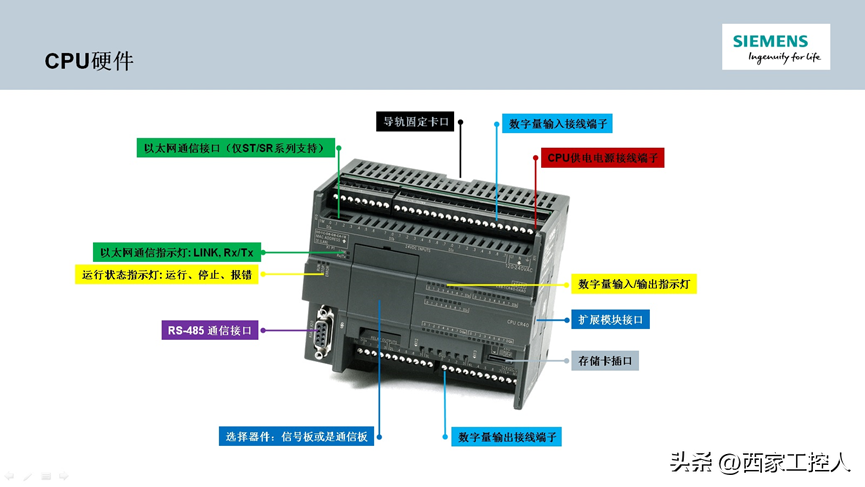

CPU硬件

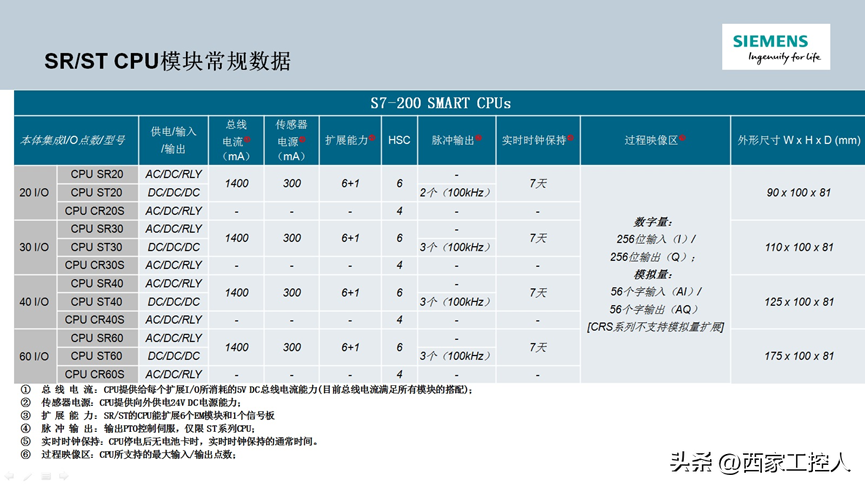

CPU模块常规数据

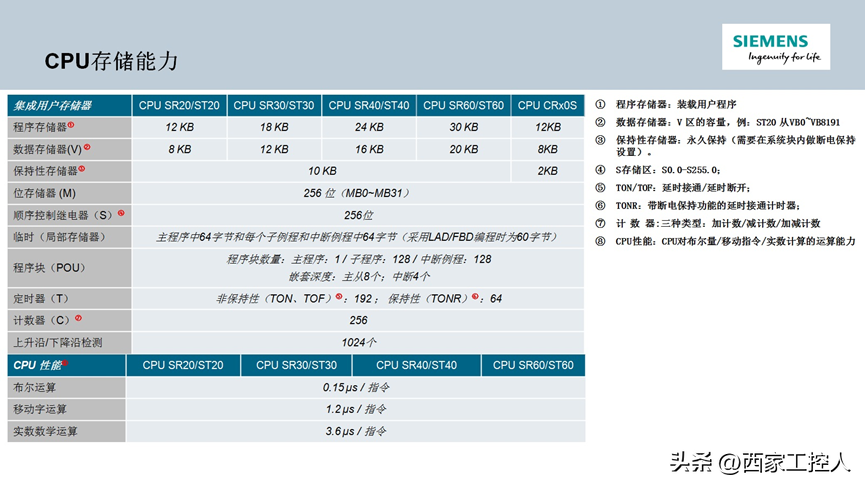

CPU储存能力

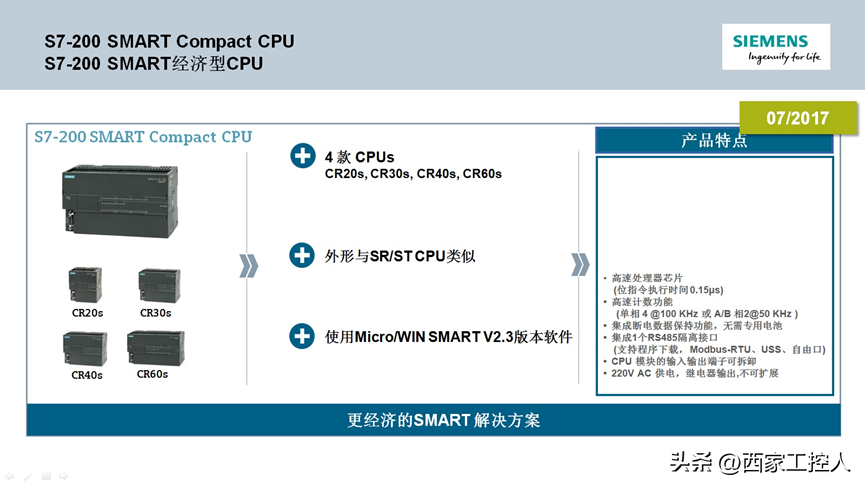

经济型CPU

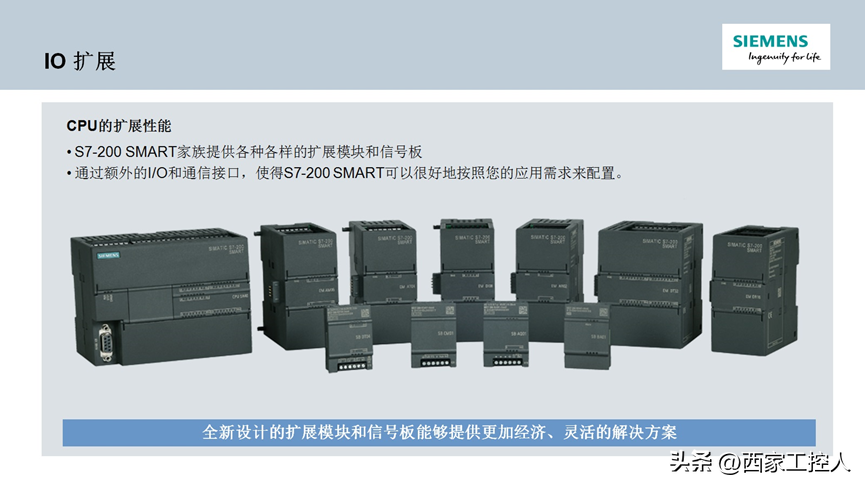

IO扩展

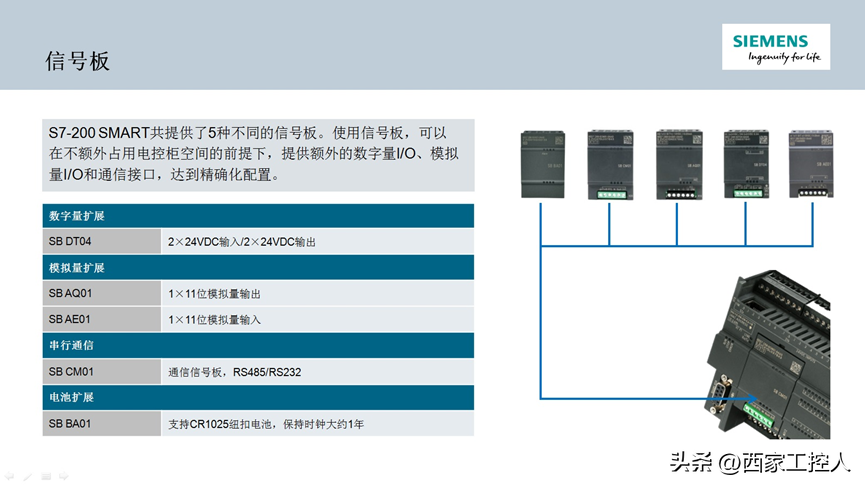

信号板

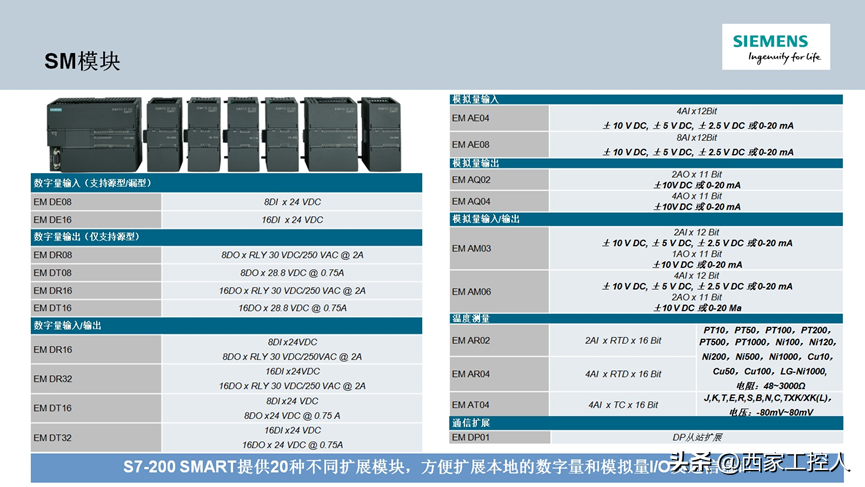

SM模块

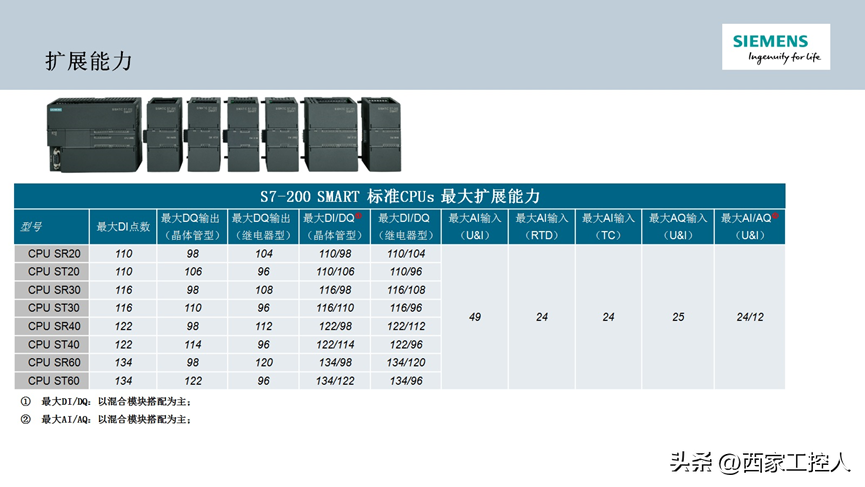

扩展能力

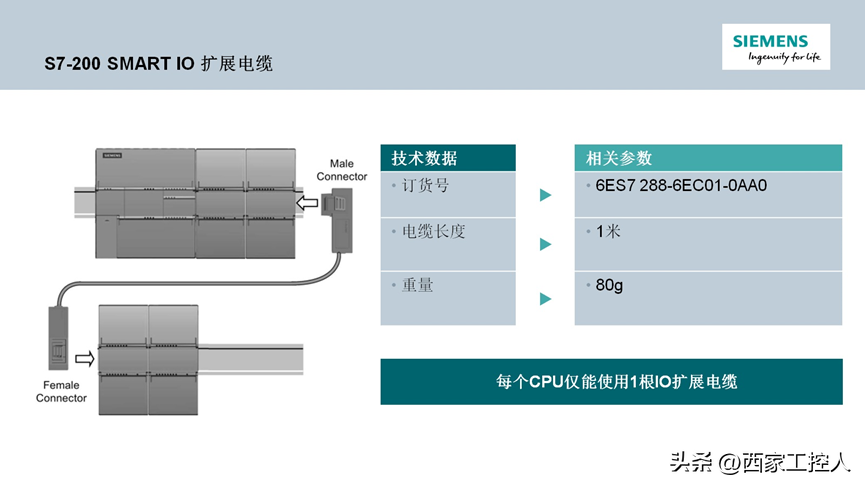

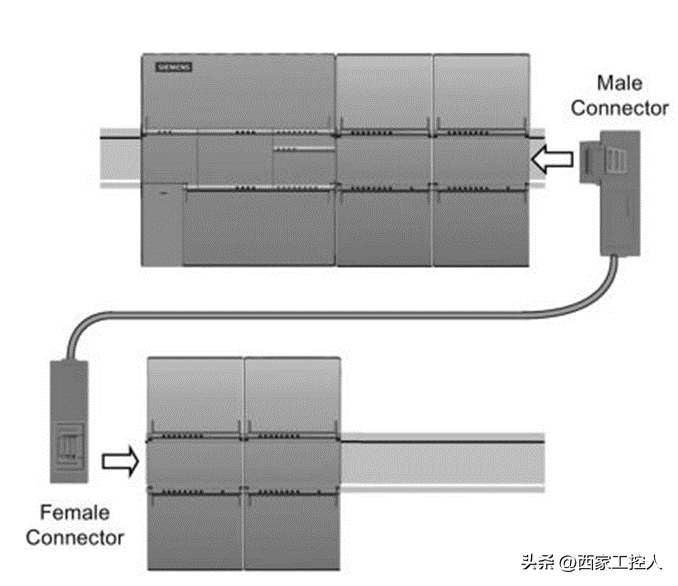

扩展电缆

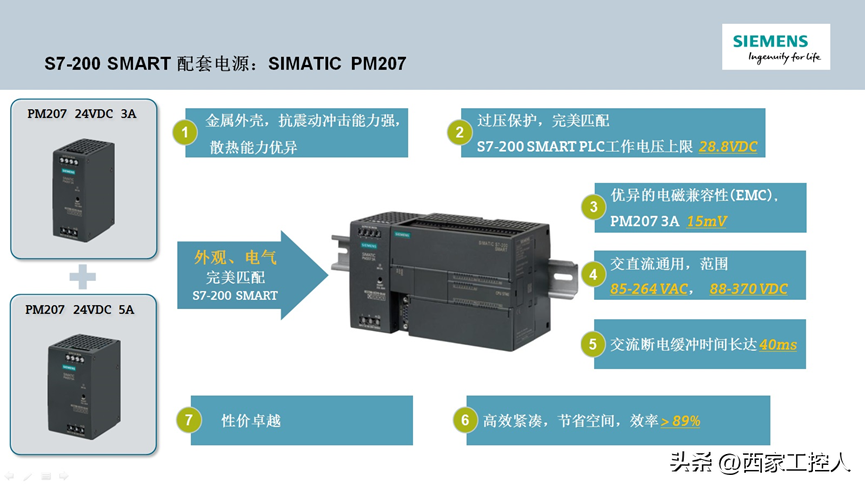

配套电源

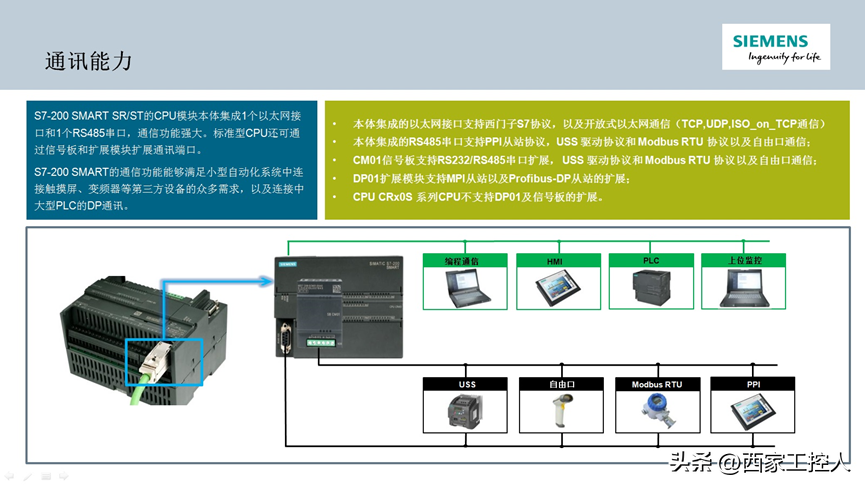

通讯能力

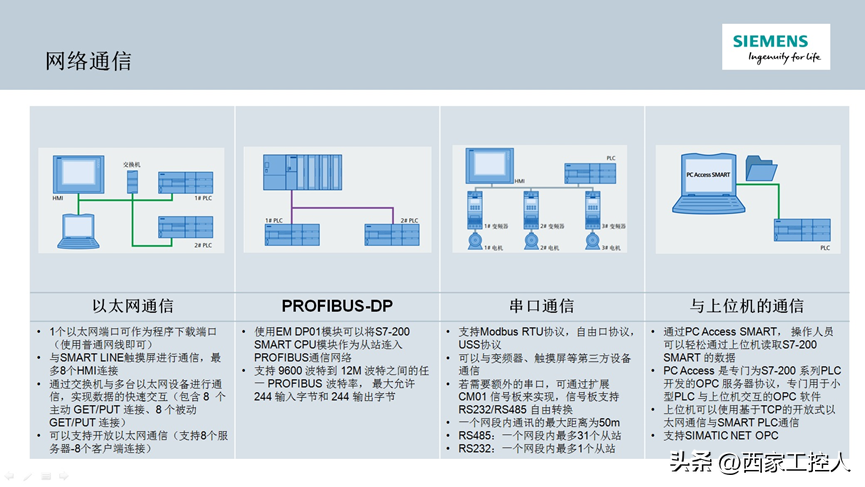

网络通信
S7-200SMART功能及选型案例

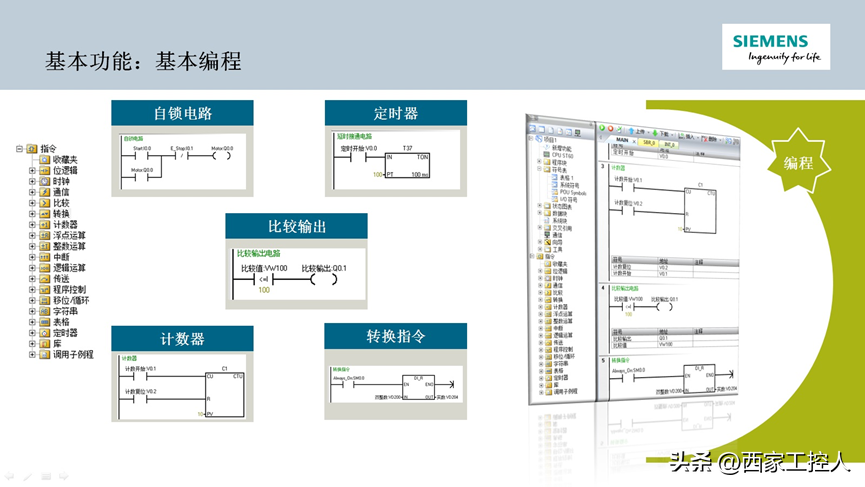

基本编程

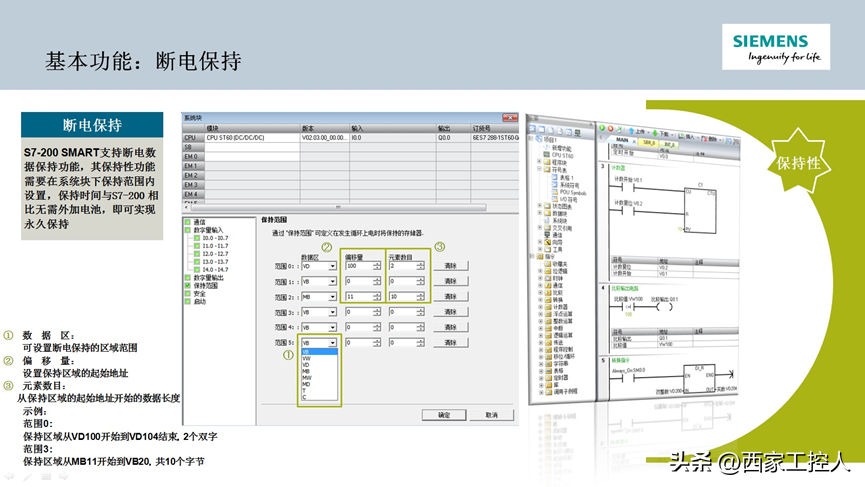

基本功能：断电保持

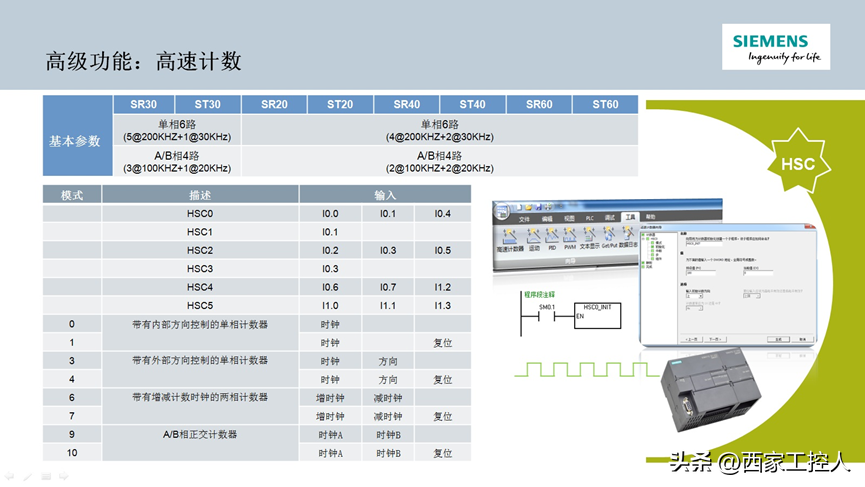

高级功能：高速计数

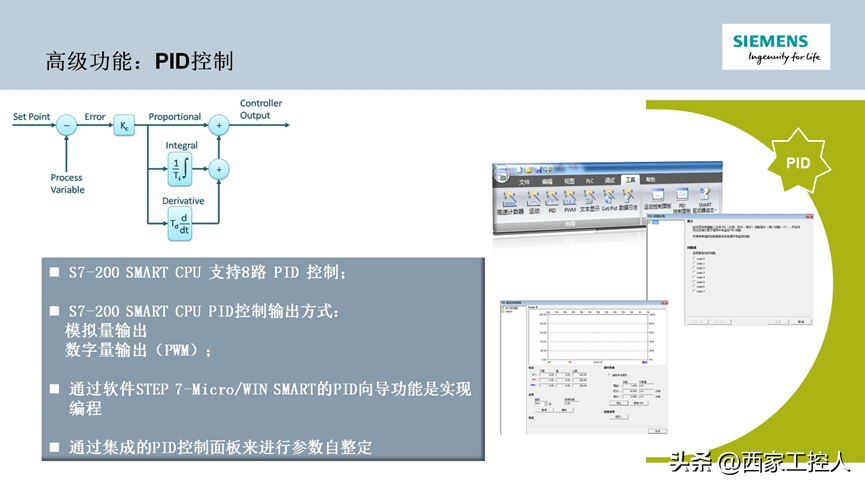

高级功能：PID控制

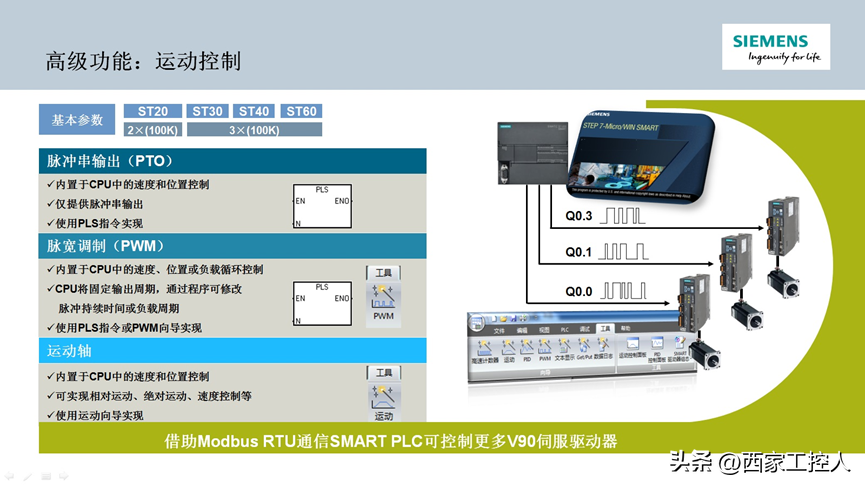

高级功能：运功控制

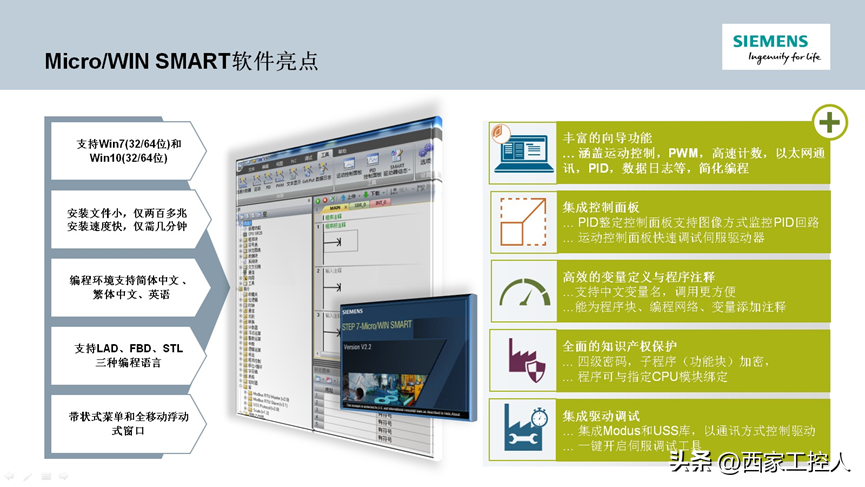

软件亮点
项目移植

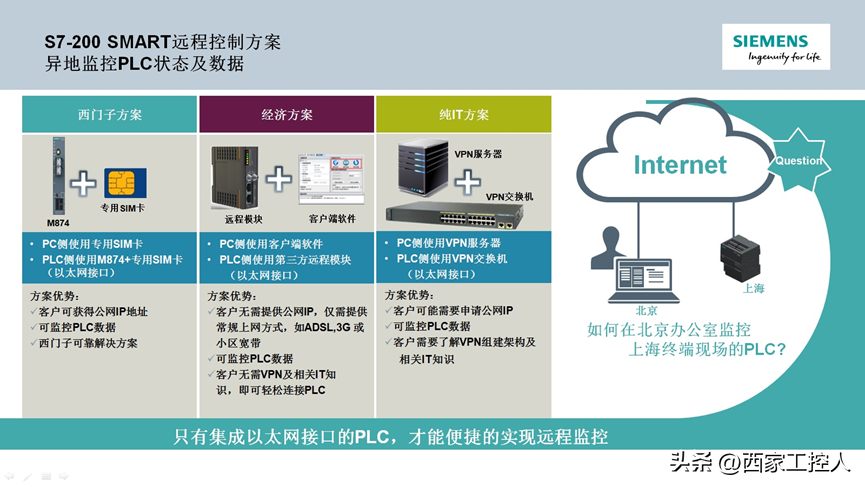

远程控制方案

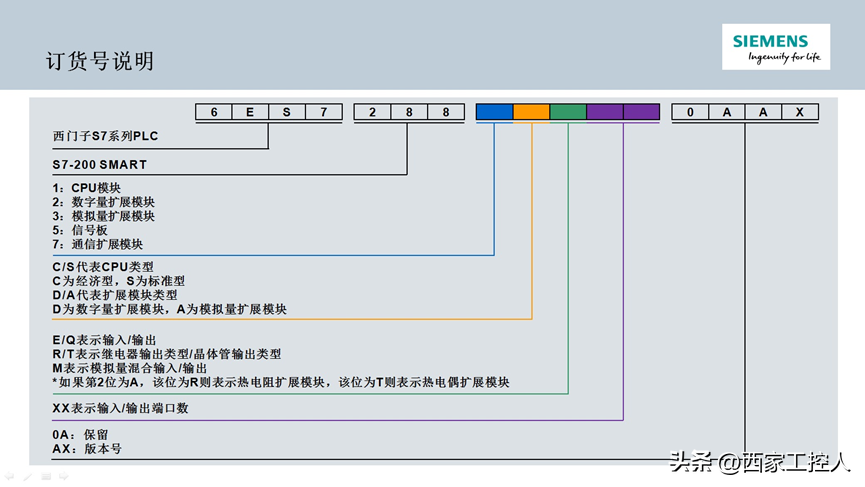

订货号说明
订货数据列表
选型案例
CPU外形结构与电源需求

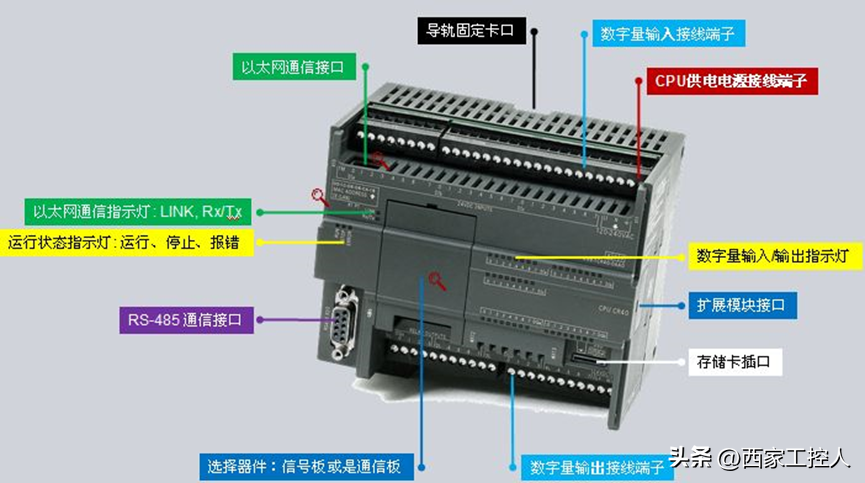

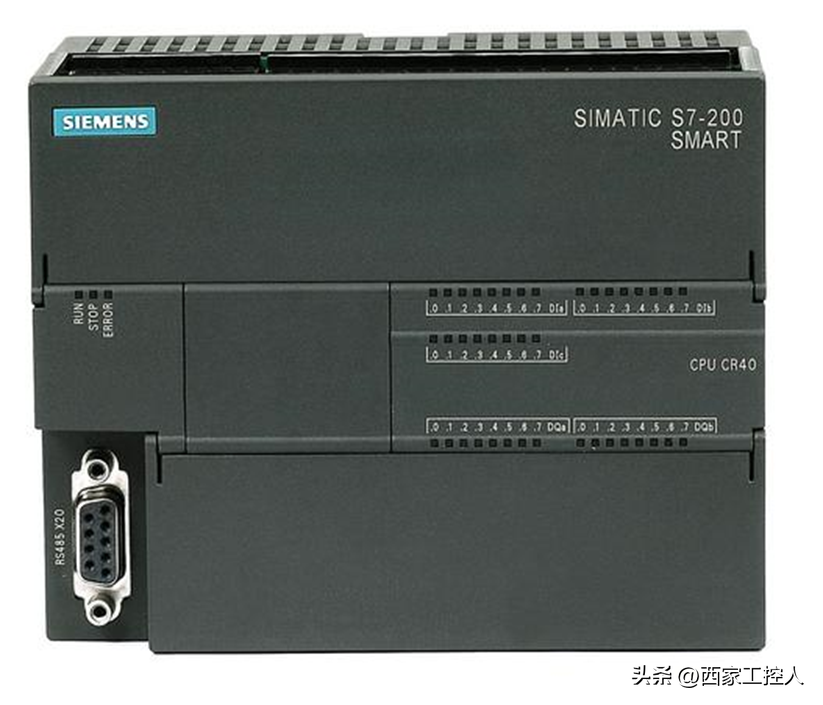

CPU外形结构
直流安装电源接线

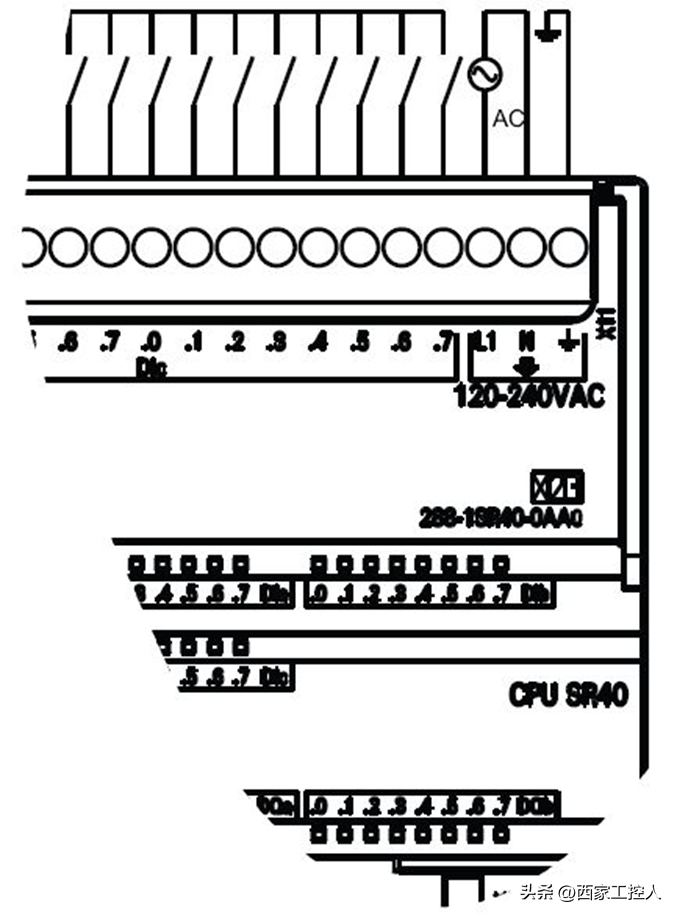

交流安装电源接线
电源需求与计算
S7-200SMARTCPU模块提供5VDC和24VDC电源：
CPU有一个内部电源，用于为CPU、扩展模块、信号板提供电源和满足其他24VDC用户电源需求。请使用以下信息作为指导，确定CPU可以为组态提供多少电能（或电流）。
请参见特定CPU的技术规范，确定24VDC传感器电源功率预算，CPU提供的5VDC逻辑预算，以及扩展模块和信号板5VDC功率要求。请参考计算功率预算来确定CPU可以为您的组态提供多少电能（或电流）。
CPU为系统中的所有扩展模块提供5VDC逻辑电源。请特别注意系统配置，确保CPU可提供所选扩展模块要求的5VDC电源。如果组态要求的电源超出CPU提供的电源范围，则必须拆下一些模块。
如果超出CPU功率预算，则可能无法连接CPU允许的最大数量模块。
CPU还提供了24V传感器电源，该电源可以为输入点、扩展模块上的继电器线圈电源或其他需求提供24V电源。必须手动将不同电源的公共端（M）连接在一起。
如果需要外部24VDC电源，则确保该电源未与CPU的传感器电源并联。为提高电气噪声保护能力，建议将不同电源的公共端（M）连接在一起。
将外部24VDC电源与CPU的24VDC传感器的电源并联会导致这两个电源之间有冲突，因为每个电源都试图建立自己首选的输出电压电平。该冲突可能导致一个电源或两个电源的寿命缩短或立即发生故障，从而导致PLC系统意外运行。意外运行可能导致人员死亡、重伤或设备损坏。CPU的直流传感器电源和任何外部电源应给不同点供电。允许将多个公共端连接到一起。
S7-200SMART系统中的一些24VDC电源输入端口是互连的，并且通过一个公共逻辑电路连接多个M端子。例如，在数据表中指定为“非隔离”时，以下电路是互连的：CPU的24VDC、EM的继电器线圈的电源输入或非隔离模拟输入的电源。所有非隔离的M端必须连接到同一个外部参考电位。
将非隔离的M端子连接到不同参考电位将导致意外的电流，该电流可能导致PLC和任何连接设备损坏或允许不确定。不遵守这些准则可能会导致设备损坏或运行不确定，而后者可能导致死亡、人员重伤和财产损失。务必确保S7-200SMART系统中的所有非隔离M端子都连接到同一个参考电位。
版本供电能力
CPU型号
电流供应
+5VDC
+24VDC(传感器电源)
CPUSR20
740mA
300mA
CPUST40
740mA
300mA
CPUSR40
740mA
300mA
CPUCR40
--
300mA
CPUST60
740mA
300mA
CPUSR60
740mA
300mA
及以上版本供电能力
CPU型号
电流供应
+5VDC
+24VDC(传感器电源)
CPUSR20/ST20
1400mA
300mA
CPUSR30/ST40
1400mA
300mA
CPUSR60/ST60
1400mA
300mA
CPUCR40/CR60
--
300mA
CPUCR20/30/40/60s
--
--
CPU上的数字量输入所消耗的电流
CPU上的数字量
电流需求
＋5VDC
+24VDC
每点输入
-
4mA/每输入
数字扩展模块所消耗的电流
数字扩展模块型号
电流供应
+5VDC
+24VDC
EMDE08
105mA
8*4mA
EMDT08
120mA
--
EMDR08
120mA
8*11mA
EMDT16
145mA
输入：8*4mA
输出：---------
EMDR16
145mA
输入：8*4mA
输出：8*11mA

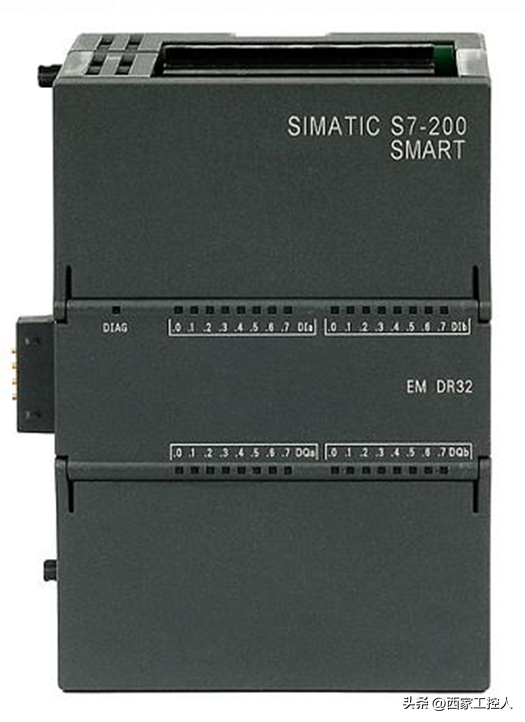

EMDT32
185mA
输入：16*4mA
输出：---------
EMDR32
180mA
输入：16*4mA
输出：16*11mA
数字扩展模块所消耗的电流
数字扩展模块型号
电流供应
+5VDC
+24VDC
EMDE08
105mA
8*4mA
EMDT08
120mA
--
EMDR08
120mA
8*11mA
EMDT16
145mA
输入：8*4mA
输出：---------
EMDR16
145mA
输入：8*4mA
输出：8*11mA
EMDT32
185mA
输入：16*4mA
输出：---------
EMDR32
180mA
输入：16*4mA
输出：16*11mA
模拟扩展模块所消耗的电流
模拟扩展模块型号
电流供应
+5VDC
+24VDC
EMAE04
80mA
40mA（无负载）
EMAE08
80mA
70mA（无负载）
EMAQ02
60mA
50mA（无负载）
EMAQ04
60mA
75mA（无负载）
EMAM03
60mA
30mA（无负载）
EMAM06
80mA
60mA（无负载）
RTD、TC扩展模块所消耗的电流
RTD/TC扩展模块型号
电流供应
+5VDC
+24VDC
EMAR02
80mA
40mA
EMAR04
80mA
40mA
EMAT04
80mA
40mA
信号板和DP扩展模块所消耗的电流
模拟扩展模块型号
电流供应
+5VDC
+24VDC

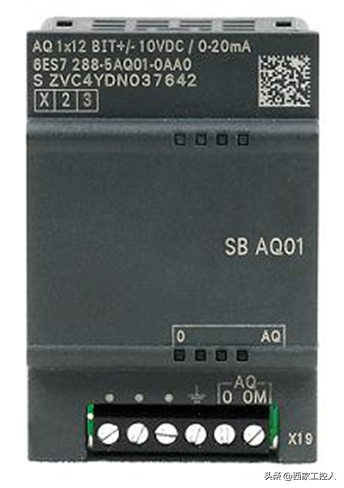

SBAQ01
15mA
40mA（无负载）

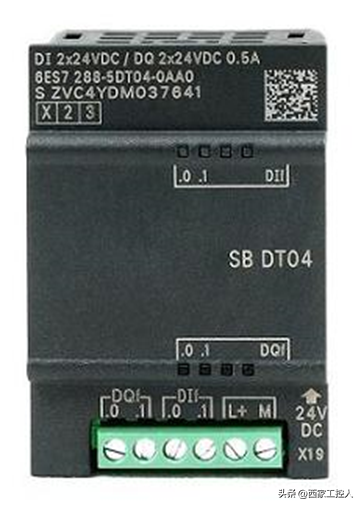

SBDT04
50mA
2*4mA
SBRS485/RS232
50mA
不适用
SBAE01
50mA
不适用
EMDP01
150mA
30mA；通信端口激活时
60mA；通信端口加90mA/5V负载时
180mA；通信端口加120mA/24V负载时
功率要求计算示例
下表给出了包括以下模块的CPU系统的功率要求计算例子：
•CPUSR40AC/DC/继电器(固件版本)
•3个EM8点继电器型数字量输出（EMDR08）
•一个EM8点数字量输入（EMDE08）
该安装共有32点输入40点输出
该CPU已分配驱动CPU内部继电器线圈所需的功率。功率计算中无需包括内部继电器线圈功率要求。
本例中的CPU提供了足够5VDC电流，但没有通过传感器电源为所有输入和扩展继电器线圈提供足够的24VC电流。I/O需要392mA，但CPU提供了300mA。该安装额外需要一个至少为92mA的24VDC电源以运行所有包括的24VDC输入和输出。
CPU功率预算
5VDC
24VDC
CPUSR40AC/DC/继电器
740mA
300mA
减去
系统要求
5VDC
24VDC
CPUSR40，24点输入
--
24*4mA=96mA
插槽0：EMDR08
120mA
8*11mA=88mA
插槽1：EMDR08
120mA
8*11mA=88mA
插槽2：EMDR08
120mA
8*11mA=88mA
插槽3：EMDE08
105mA
8*4mA=32mA
总要求
465mA
392mA
等于
电流差额
5VDC
24VDC
总电流差额
275mA
（92mA）

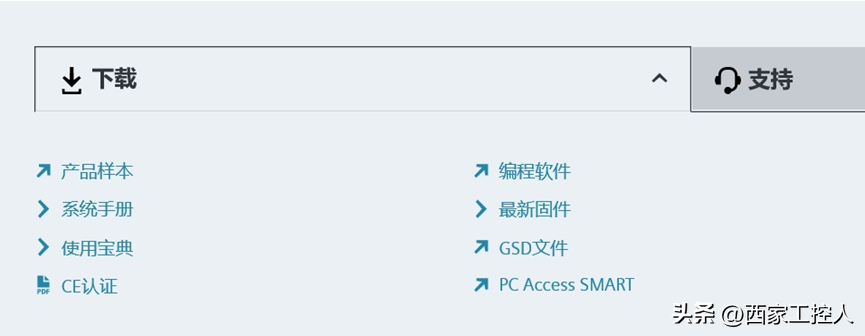

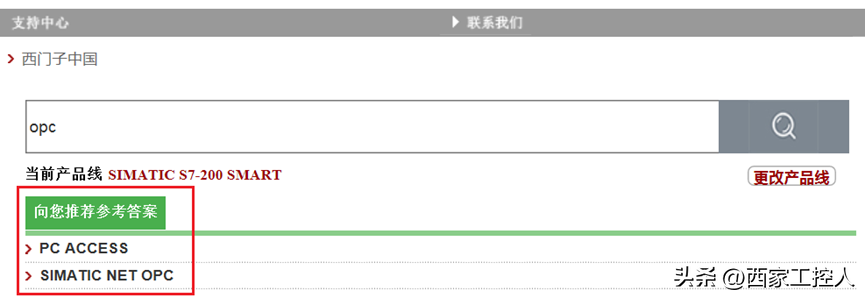

资料手册在线下载

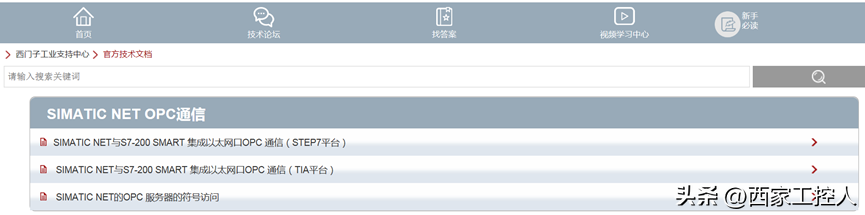

软件固件手册等在线下载
S7-200SMART软件，固件，GSD，手册，样本，认证下载
S7-200SMARTPLUS文档网页版内容查找
版本新功能
STEP7-Micro/和均引入了以下新功能：
1.受固件更新影响的CPU型号
目前只有以下型号的CPU支持的固件：
CPU型号
订货号
CPUSR20，AC/DC/继电器
6ES7288-1SR20-0AA1
CPUST20，DC/DC/DC
6ES7288-1ST20-0AA1
CPUSR30，AC/DC/继电器
6ES7288-1SR30-0AA1
CPUST30，DC/DC/DC
6ES7288-1ST30-0AA1
CPUSR40，AC/DC/继电器
6ES7288-1SR40-0AA1
CPUST40，DC/DC/DC
6ES7288-1ST40-0AA1
CPUSR60，AC/DC/继电器
6ES7288-1SR60-0AA1
CPUST60，DC/DC/DC
6ES7288-1ST60-0AA1
说明
这些新型号不能降级到或任何以前的版本。先前订货号以0AA0结尾的任何SR或ST型号都不能升级到。
2.Web服务器
STEP7-Micro/和固件新增了Web服务器功能。
·Web服务器向导：Web服务器向导用于组态Web服务器功能
·证书管理向导：证书管理向导用于管理、下载和上传Web服务器的证书
·Web页面：Web页面提供了通过浏览器查看和修改PLC数据的功能
版本新功能
STEP7-Micro/和均引入了以下新功能：
1.受固件更新影响的CPU型号
目前只有以下型号的CPU支持的固件：
CPU型号
订货号
CPUSR20，AC/DC/继电器
6ES7288-1SR20-0AA0
CPUST20，DC/DC/DC
6ES7288-1ST20-0AA0
CPUSR30，AC/DC/继电器
6ES7288-1SR30-0AA0
CPUST30，DC/DC/DC
6ES7288-1ST30-0AA0
CPUSR40，AC/DC/继电器
6ES7288-1SR40-0AA0
CPUST40，DC/DC/DC
6ES7288-1ST40-0AA0
CPUSR60，AC/DC/继电器
6ES7288-1SR60-0AA0
CPUST60，DC/DC/DC
6ES7288-1ST60-0AA0
2.PROFINET通信
STEP7-Micro/和固件增加了PROFINET通信的智能设备功能。什么是智能设备？
·智能设备组态：PROFINET向导提供将CPU角色选为智能设备的功能
·GSDML文件导出：PROFINET提供导出GSDML文件的功能
·LED指示灯显示PROFINET智能设备的信息
·PROFINET智能设备提供诊断功能
·PROFINET智能设备提供状态图表功能
3.目录组态
目录组态意味着在PROFINET设备目录树的"PLCS7-200SMART"节点下有内置的S7-200SMARTCPU。可以在"PLCS7-200SMART"节点中选择一个CPU型号，以将其添加为某个控制器的IO设备，而无需导入GSDML文件。
版本新功能
STEP7-Micro/和均引入了以下新功能：
1.受固件更新影响的CPU型号
目前只有以下型号的CPU支持的固件：
CPU型号
订货号
CPUSR20，AC/DC/继电器
6ES7288-1SR20-0AA0
CPUST20，DC/DC/DC
6ES7288-1ST20-0AA0
CPUSR30，AC/DC/继电器
6ES7288-1SR30-0AA0
CPUST30，DC/DC/DC
6ES7288-1ST30-0AA0
CPUSR40，AC/DC/继电器
6ES7288-1SR40-0AA0
CPUST40，DC/DC/DC
6ES7288-1ST40-0AA0
CPUSR60，AC/DC/继电器
6ES7288-1SR60-0AA0
CPUST60，DC/DC/DC
6ES7288-1ST60-0AA0
2.PROFINET通信
STEP7-Micro/和固件增加了PROFINET通信。
·PROFINET设备的LED状态
·查找PROFINET设备
·GSDML管理
·新的编程向导：PROFINET
·新的程序指令：PROFINET
·PROFINET设备提供诊断功能
·PROFINET设备提供状态图表功能
3.ModbusTCP库
STEP7-Micro/集成了ModbusTCP库。
4.PNReadWriteRecord库
该库提供从/向PROFINET设备读取/写入数据记录的功能。
5.SINAMICS库
该库包含预组态的子程序，更易控制驱动器。可使用SINAMICS库控制物理驱动器和驱动参数。
6.存储卡
在STEP7-Micro/中，可直接将S7-200SMART项目下载到计算机，然后通过读卡器将其保存在MicroSD卡上。
版本新功能
STEP7-Micro/和均引入了以下新功能：
1新CPU型号
S7-200SMART具有四种新的紧凑型串行CPU型号：
CPUCR20sAC/DC/继电器(6ES7288-1CR20-0AA1)
CPUCR30sAC/DC/继电器(6ES7288-1CR30-0AA1)
CPUCR40sAC/DC/继电器(6ES7288-1CR40-0AA1)
CPUCR60sAC/DC/继电器(6ES7288-1CR60-0AA1)
2状态LED状态
现在，如果强制施加一个值，则所有型号CPU在1Hz时闪烁的都将是STOPLED（在RUN或STOP模式下）。
3高速计数器(HSC)
HSC新功能包括：
SR和ST型号CPU的HSC数量由四个增至六个。新的CRs型CPU配有四个HSC。
SR/ST30CPU现已针对HSC4使用高速输入和。这意味着SR/ST30CPU比其他SR/ST型号多一个200kHz计数器。
4STEP7-Micro/WINSMART支持USB/PPI串行接口
现在可以使用USB/PPI多主站电缆通过以下任意串行端口对所有CPU型号进行编程：
RS485端口
信号板端口
DP01PROFIBUS端口
5STEP7-Micro/WINSMART固件更新
现可通过以下任意串行端口将固件更新下载至所有CPU型号：
RS485端口
信号板端口
DP01PROFIBUS端口
说明
CPUCR40和CPUCR60
S7-200SMARTCPU固件版本不适用于CPUCR40和CPUCR60型号。
版本新功能
STEP7-Micro/和引入了以下新功能：
●增加了新模块：
–16点数字输入模块(EMDE16)(6ES7288-2DE16-0AA0)
–16点继电器型数字量输出模块(EMQR16)(6ES7288-2QR16-0AA0)
–16点晶体管型数字量输出模块(EMQT16)(6ES7288-2QT16-0AA0)
–扩展电缆，1m(6ES7288-6EC01-0AA0)
●支持两个ModbusRTU主站
●改进了添加自定义库的功能
●支持开放式用户通信
版本新功能
STEP7Micro/和引入了以下新功能：
新模块:
EMDP01：智能扩展模块，支持MPI协议和PROFIBUSDPV0和V1作为从站
EMAM03：带有两个模拟量输入和一个模拟量输出的模拟量扩展模块
EMAR04：带有四个RTD输入通道的模拟量扩展模块
EMAE08：带有八个模拟量输入通道的模拟量扩展模块
EMAQ04：带有四个模拟量输出通道的模拟量扩展模块
EMAE01：带有一个模拟量输入通道的信号板
增强了使用PTO（脉冲串输出）功能和PWM（脉宽调制）功能的PLS指令。
性能增强。
版本新功能
STEP7-Micro/和均引入了新功能，如下所示：
新型号CPU:
CPUST20(DC/DC/DC)
CPUST30(DC/DC/DC)
CPUSR30（AC/DC/继电器）
CPUCR60（AC/DC/继电器）

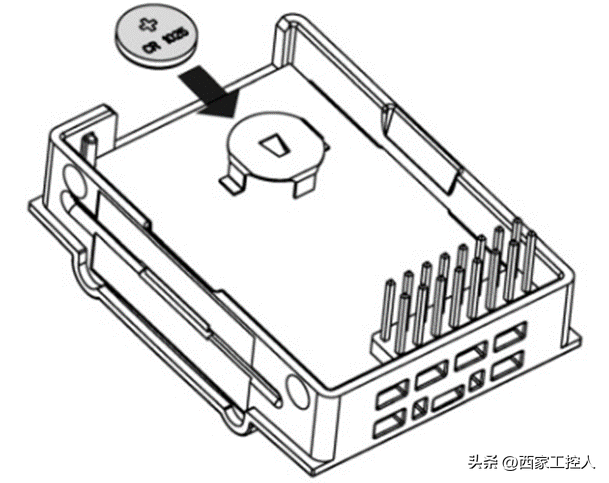

新型电池信号板(SBBA01)扩展了断电时保存CPU时间和日期信息的功能。
新型四通道热电偶输入扩展模块(EMAT04)。
CPU现在最多可连接六个扩展模块。
支持RUN模式下载：当CPU处于RUN模式时，用户可对程序进行编辑并将其下载至CPU。
程序编辑器的性能有所提升，包括缩放、子分支、连接通过连接点的元件、输入符号名称时的自动完成以及在符号表中自动生成新符号。
安全功能增强，包括CPU密码保护功能以及对未授权用户隐藏部分用户程序功能。
临时授权访问受密码保护的POU的功能。
STEP7-Micro/WINSMART中有关已组态CPU的I/O符号映射表，可显示模块上的可用I/O点并提供便于摆放I/O名称和描述的位置。
启动SINAMICSV90驱动器组态工具的功能。
用户可借助新GET/PUT指令实现同一以太网网络中CPU之间的数据读写。
附加运动功能：
急停补偿
借助读取绝对位置功能，您可以读取SINAMICV90驱动器当前位置值
通过增强的通信对话框，可从手动输入的IP地址选择设备。
新向导：
Get/Put：用户可借此选择操作类型（GET或PUT）、传送大小、远程CPU及其地址，进而针对GET/PUT操作创建程序块。
数据日志：用户可借此组态最多四个永久数据日志文件并分配PLC过程数据以注册各个文件。本向导可创建数据日志的写入子例程，这样用户便可根据应用需要通过程序调用子例程来记录数据。
各版本技术参数技术参数
标准型CPU参数
CPUSR20
AC/DC/Relay
CPUST20
DC/DC/DC
CPUSR30
AC/DC/Relay
CPUST30
DC/DC/DC
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
订货号
6ES7288-1SR20-0AA1
6ES7288-1ST20-0AA1
6ES7288-1SR30-0AA1
6ES7288-1ST30-0AA1
6ES7288-1ST40-0AA1
6ES7288-1SR40-0AA1
6ES7288-1ST60-0AA1
6ES7288-1SR60-0AA1
额定电压
用于DC/DC/DC模块24VDC(20.4VDC到28.8VDC);用于AC/DC/继电器模块120/240VAC(85VAC到264VAC47到63Hz)110VDC(77VDC到
138VDC)
外形尺寸（mm）
90x100x81
110x100x81
125x100x81
175x100x81
用户
存储区
程序存储区
数据存储区
保持存储区
12K字节
8K字节
10K字节
18K字节
12K字节
10K字节
24K字节
16K字节
10K字节
30K字节
20K字节
10K字节
本机数字量I/O
12输入/8输出
18输入/12输出
24输入/16输出
36输入/24输出
过程映像区大小
256位输入(I)/256位输出(Q)
位存储区大小
32字节
信号板扩展
1
1
1
1
信号模块扩展
6
6
6
6
高速计数器
6（全部）
6（全部）
6（全部）
6（全部）
——单相
4@200KHz+2@30KHz
5@200KHz+1@30KHz
4@200KHz+2@30KHz
4@200KHz+2@30KHz
——A/B相
2@100KHz+2@20Kz
3@100KHz+1@20Kz
2@100KHz+2@20Kz
2@100KHz+2@20Kz
高速脉冲输出
--
2@100KHz
--
3@100KHz
3@100KHz
--
3@100KHz
定时器
非保持（TON,TOF）：192
保持（TONR）：64
计数器
256
循环中断
2（1ms精度）
脉冲捕捉输入
12（加信号板14）
14（加信号板16）
14（加信号板16）
14（加信号板16）
存储卡
microSD卡（可选）
microSD卡（可选）
microSD卡（可选）
microSD卡（可选）
实时时钟精度
±120秒/月
±120秒/月
±120秒/月
±120秒/月
实时时钟保持时间
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
PID回路
8路
供电能力（mA）
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA(5VDC)
最大1400mA(5VDC)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA(传感器电源)
最大300mA(传感器电源)
工作环境要求
-20°-60°水平安装，-20°-50°垂直安装，相对湿度95%，不结露；大气压1139至795hPa（相当于海拔-1000到2000m）
CPU性能
全系列CPU
布尔执行速度
0.15μs/指令
MoveWord执行速度
1.2μs/指令
RealMath执行速度
3.6μs/指令
标准型CPU通信/连接
CPUSR20
AC/DC/Relay
CPUST20
DC/DC/DC
CPUSR30
AC/DC/Relay
CPUST30
DC/DC/DC
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
通信口
以太网：1
串口：1（RS485）
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
速率
以太网：10/100Mb/s
RS485PPI协议：9600,19200,187500b/s
RS485自由口通讯：1200到115200b/s
HMI设备

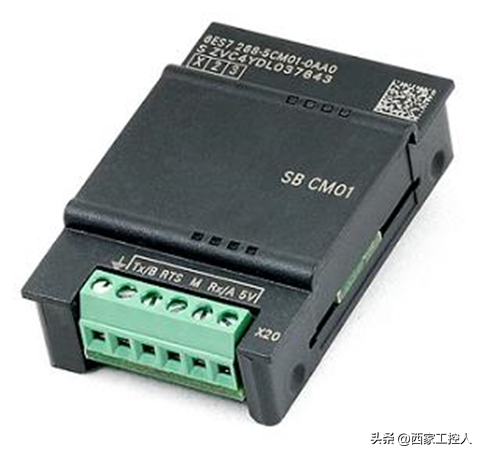

每个端口4个：RS485，SBCM01（RS232/485信号板）
每个端口8个：以太网
编程设备（PG）
串行端口：1个连接，以太网：1个连接
连接资源
以太网：1个供编程设备使用、8个供HMI使用、8个主动GET/PUT连接、8个被动GET/PUT连接；
支持开放式以太网通信，8个主动连接、8个被动连接；支持PROFINET通信，可以作为PROFINETIO控制器，连接8个IO设备，又可以作为PROFINETIO设备，连接一个PROFINET控制器；
支持Web服务器功能：Web服务器向导，证书管理向导，Web页面
RS485
：每个端口4个供HMI使用的连接
EMDP01模块：支持ProfibusDP从站和MPI从站功能。MPI连接资源为6个，其中1个连接资源预留给OP通信。
隔离（从外部信号到PLC逻辑）
PROFINET(LAN)：变压器
隔离，1500VAC
RS485：
RS485信号与外壳接地，
500VAC/707VDC；
RS485信号与CPU逻辑公
共端，500VAC/707V
DC；
RS485：无
通信电缆类型
以太网：CAT5e屏蔽
RS485：PROFIBUS网络电缆
S7-200SMART扩展模块
为更好地满足应用要求，S7-200SMART系列包括各种扩展模块和信号板。可以将这些扩展模块与标准CPU型号（SR20\ST20、SR30\ST30、SR40\ST40、或SR60\ST60）一起使用，给CPU增加附加功能。下表列出了当前提供的扩展模块。有关特定模块的详细信息，请参见S7-200SMART系统手册：技术规范。
注意：
紧凑型CPU不支持扩展功能。
类型
仅输入
仅输出
输入/输出组合
其他
数字信号模块
8个直流输入
16个直流输入
8个直流输出
8个继电器输出
16个直流输出
16个继电器输出
8个直流输入/8个直流输出
8个直流输入/8个继电器输出
16个直流输入/16个直流输
16个直流输入/16个继电器输出
模拟信号模块
4通道模拟量输入
8通道模拟量输入
2通道RTD输入
4通道RTD输入
4通道TC输入
2个模拟量输出
4个模拟量输出
2个模拟量输入/1个模拟量输出
4个模拟量输入/2个模拟量输出
通信模块
PROFIBUS-DP从站
信号板
1个模拟量输入
1个模拟量输出
2个直流输入/2个直流输出
RS485/RS232
BA01电池板
表1SMART扩展模块基本信息
技术参数
标准型CPU参数
CPUSR20
AC/DC/Relay
CPUST20
DC/DC/DC
CPUSR30
AC/DC/Relay
CPUST30
DC/DC/DC
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
外形尺寸（mm）
90x100x81
110x100x81
125x100x81
175x100x81
用户
存储区
程序存储区
数据存储区
保持存储区
12K字节
8K字节
10K字节
18K字节
12K字节
10K字节
24K字节
16K字节
10K字节
30K字节
20K字节
10K字节
本机数字量I/O
12输入/8输出
18输入/12输出
24输入/16输出
36输入/24输出
过程映像区大小
256位输入(I)/256位输出(Q)
位存储区大小
32字节
信号板扩展
1
1
1
1
信号模块扩展
6
6
6
6
高速计数器
6（全部）
6（全部）
6（全部）
6（全部）
——单相
4@200KHz+2@30KHz
5@200KHz+1@30KHz
4@200KHz+2@30KHz
4@200KHz+2@30KHz
——A/B相
2@100KHz+2@20Kz
3@100KHz+1@20Kz
2@100KHz+2@20Kz
2@100KHz+2@20Kz
高速脉冲输出
--
2@100KHz
--
3@100KHz
3@100KHz
--
3@100KHz
定时器
非保持（TON,TOF）：192
保持（TONR）：64
计数器
256
循环中断
2（1ms精度）
脉冲捕捉输入
12（加信号板14）
14（加信号板16）
14（加信号板16）
14（加信号板16）
存储卡
microSD卡（可选）
microSD卡（可选）
microSD卡（可选）
microSD卡（可选）
实时时钟精度
±120秒/月
±120秒/月
±120秒/月
±120秒/月
实时时钟保持时间
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
PID回路
8路
供电能力（mA）
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA(5VDC)
最大1400mA(5VDC)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA(传感器电源)
最大300mA(传感器电源)
工作环境要求
0°-55°，水平安装0°-45°，垂直安装相对湿度95%，不结露；大气压1080至795hPa（相当于海拔-1000到2000m）
CPU性能
全系列CPU
布尔执行速度
0.15μs/指令
MoveWord执行速度
1.2μs/指令
RealMath执行速度
3.6μs/指令
标准型CPU通信/连接
CPUSR20
AC/DC/Relay
CPUST20
DC/DC/DC
CPUSR30
AC/DC/Relay
CPUST30
DC/DC/DC
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
通信口
以太网：1
串口：1（RS485）
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
速率
以太网：10/100Mb/s
RS485PPI协议：9600,19200,187500b/s
RS485自由口通讯：1200到115200b/s
HMI设备
每个端口4个：RS485，SBCM01（RS232/485信号板）
每个端口8个：以太网
编程设备（PG）
以太网：1
连接资源
以太网：1个供编程设备使用、8个供HMI使用、8个主动GET/PUT连接、8个被动GET/PUT连接；
支持开放式以太网通信，8个主动连接、8个被动连接；支持PROFINET通信，可以作为PROFINETIO控制器，连接8个IO设备，又可以作为PROFINETIO设备，连接一个PROFINET控制器
RS485
：每个端口4个供HMI使用的连接
EMDP01模块：支持ProfibusDP从站和MPI从站功能。MPI连接资源为6个，其中1个连接资源预留给OP通信。
隔离（从外部信号到PLC逻辑）
以太网：变压器隔离，1500VDC
RS485：无
通信电缆类型
以太网：CAT5e屏蔽
RS485：PROFIBUS网络电缆
技术参数
标准型CPU参数
CPUSR20
AC/DC/Relay
CPUST20
DC/DC/DC
CPUSR30
AC/DC/Relay
CPUST30
DC/DC/DC
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
外形尺寸（mm）
90x100x81
110x100x81
125x100x81
175x100x81
用户
存储区
程序存储区
数据存储区
保持存储区
12K字节
8K字节
10K字节
18K字节
12K字节
10K字节
24K字节
16K字节
10K字节
30K字节
20K字节
10K字节
本机数字量I/O
12输入/8输出
18输入/12输出
24输入/16输出
36输入/24输出
过程映像区大小
256位输入(I)/256位输出(Q)
位存储区大小
32字节
信号板扩展
1
1
1
1
信号模块扩展
6
6
6
6
高速计数器
6（全部）
6（全部）
6（全部）
6（全部）
——单相
4@200KHz+2@30KHz
5@200KHz+1@30KHz
4@200KHz+2@30KHz
4@200KHz+2@30KHz
——A/B相
2@100KHz+2@20Kz
3@100KHz+1@20Kz
2@100KHz+2@20Kz
2@100KHz+2@20Kz
高速脉冲输出
--
2@100KHz
--
3@100KHz
3@100KHz
--
3@100KHz
定时器
非保持（TON,TOF）：192
保持（TONR）：64
计数器
256
循环中断
2（1ms精度）
脉冲捕捉输入
12（加信号板14）
14（加信号板16）
14（加信号板16）
14（加信号板16）
存储卡
microSD卡（可选）
microSD卡（可选）
microSD卡（可选）
microSD卡（可选）
实时时钟精度
±120秒/月
±120秒/月
±120秒/月
±120秒/月
实时时钟保持时间
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
PID回路
8路
供电能力（mA）
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA(5VDC)
最大1400mA(5VDC)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA(传感器电源)
最大300mA(传感器电源)
工作环境要求
0°-55°，水平安装0°-45°，垂直安装相对湿度95%，不结露；大气压1080至795hPa（相当于海拔-1000到2000m）
CPU性能
全系列CPU
布尔执行速度
0.15μs/指令
MoveWord执行速度
1.2μs/指令
RealMath执行速度
3.6μs/指令
标准型CPU通信/连接
CPUSR20
AC/DC/Relay
CPUST20
DC/DC/DC
CPUSR30
AC/DC/Relay
CPUST30
DC/DC/DC
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
通信口
以太网：1
串口：1（RS485）
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
速率
以太网：10/100Mb/s
RS485PPI协议：9600,19200,187500b/s
RS485自由口通讯：1200到115200b/s
HMI设备
每个端口4个：RS485，SBCM01（RS232/485信号板）
每个端口8个：以太网
编程设备（PG）
以太网：1
连接资源
以太网：1个供编程设备使用、8个供HMI使用、8个主动GET/PUT连接、8个被动GET/PUT连接；
支持开放式以太网通信，8个主动连接、8个被动连接；支持PROFINET通信，8个连接，仅作为PROFINETIO控制器。
RS485
：每个端口4个供HMI使用的连接
EMDP01模块：支持ProfibusDP从站和MPI从站功能。MPI连接资源为6个，其中1个连接资源预留给OP通信。
隔离（从外部信号到PLC逻辑）
以太网：变压器隔离，1500VDC
RS485：无
通信电缆类型
以太网：CAT5e屏蔽
RS485：PROFIBUS网络电缆
技术参数
标准型CPU参数
CPUSR20
AC/DC/Relay
CPUST20
DC/DC/DC
CPUSR30
AC/DC/Relay
CPUST30
DC/DC/DC
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
外形尺寸（mm）
90x100x81
110x100x81
125x100x81
175x100x81
用户
存储区
程序存储区
数据存储区
保持存储区
12K字节
8K字节
10K字节
18K字节
12K字节
10K字节
24K字节
16K字节
10K字节
30K字节
20K字节
10K字节
本机数字量I/O
12输入/8输出
18输入/12输出
24输入/16输出
36输入/24输出
过程映像区大小
256位输入(I)/256位输出(Q)
位存储区大小
32字节
信号板扩展
1
1
1
1
信号模块扩展
6
6
6
6
高速计数器
6（全部）
6（全部）
6（全部）
6（全部）
——
单相
4@200KHz+2@30KHz
5@200KHz+1@30KHz
4@200KHz+2@30KHz
4@200KHz+2@30KHz
——A/B
相
2@100KHz+2@20Kz
3@100KHz+1@20Kz
2@100KHz+2@20Kz
2@100KHz+2@20Kz
高速脉冲输出
--
2@100KHz
--
3@100KHz
3@100KHz
--
3@100KHz
定时器
非保持（TON,TOF）：192
保持（TONR）：64
计数器
256
循环中断
2（1ms精度）
脉冲捕捉输入
12（加信号板14）
14（加信号板16）
14（加信号板16）
14（加信号板16）
存储卡
microSD卡（可选）
microSD卡（可选）
microSD卡（可选）
microSD卡（可选）
实时时钟精度
±120秒/月
±120秒/月
±120秒/月
±120秒/月
实时时钟保持时间
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
PID回路
8路
供电能力（mA）
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA(5VDC)
最大1400mA(5VDC)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA(传感器电源)
最大300mA(传感器电源)
工作环境要求
0°-55°，水平安装0°-45°，垂直安装相对湿度95%，不结露；大气压1080至795hPa（相当于海拔-1000到2000m）
经济型CPU参数
CPUCR20s
AC/DC/Relay
CPUCR30s
AC/DC/Relay
CPUCR40sAC/DC/Relay
CPUCR60s
AC/DC/Relay
外形尺寸（mm）
90x100x81
110x100x81
125x100x81
175x100x81
用户
存储区
程序存储区
数据存储区
保持存储区
12K字节
8K字节
2K字节
12K字节
8K字节
2K字节
12K字节
8K字节
2K字节
12K字节
8K字节
2K字节
本机数字量I/O
12输入/8输出
18输入/12输出
24输入/16输出
36输入/24输出
过程映像区大小
256位输入(I)/256位输出(Q)
位存储区大小
32字节
信号板扩展
--
--
--
--
信号模块扩展
--
--
--
--
高速计数器
4（全部）
——单相
4@100KHz
4@100KHz
4@100KHz
4@100KHz
——A/B相
2@50KHz
2@50KHz
2@50KHz
2@50KHz
高速脉冲输出
--
--
--
定时器
非保持（TON,TOF）：192
保持（TONR）：64
计数器
256
循环中断
2（1ms精度）
脉冲捕捉输入
14
14
14
14
存储卡
--
--
--
--
实时时钟精度
--
--
--
--
实时时钟保持时间
--
--
--
--
PID回路
8路
供电能力（mA）
--
--
--
--
--
--
--
--
工作环境要求
0°-55°，水平安装0°-45°，垂直安装相对湿度95%，不结露；大气压1080至795hPa（相当于海拔-1000到2000m）
CPU性能
全系列CPU
布尔执行速度
0.15μs/指令
MoveWord执行速度
1.2μs/指令
RealMath执行速度
3.6μs/指令
标准型CPU通信/连接
CPUSR20
AC/DC/Relay
CPUST20
DC/DC/DC
CPUSR30
AC/DC/Relay
CPUST30
DC/DC/DC
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
通信口
以太网：1
串口：1（RS485）
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
速率
以太网：10/100Mb/s
RS485PPI协议：9600,19200,187500b/s
RS485自由口通讯：1200到115200b/s
HMI设备
每个端口4个：RS485，SBCM01（RS232/485信号板）
每个端口8个：以太网
编程设备（PG）
以太网：1
连接资源
以太网：1个供编程设备使用、8个供HMI使用、8个主动GET/PUT连接、8个被动GET/PUT连接；支持开放式以太网通信，8个主动连接、8个被动连接
RS485：每个端口4个供HMI使用的连接
EMDP01模块：支持ProfibusDP从站和MPI从站功能。MPI连接资源为6个，其中1个连接资源预留给OP通信。
隔离（从外部信号到PLC逻辑）
以太网：变压器隔离，1500VDC
RS485：无
通信电缆类型
以太网：CAT5e屏蔽
RS485：PROFIBUS网络电缆
紧凑型CPU通信/连接
CPUCR20s
AC/DC/Relay
CPUCR30s
AC/DC/Relay
CPUCR40sAC/DC/Relay
CPUCR60s
AC/DC/Relay
通信口
串口：1（RS485）
速率
RS485PPI协议：9600,19200,187500b/s
RS485自由口通讯：1200到115200b/s
HMI设备
4个
编程设备（PG）
1个
连接资源
RS485：每个端口4个供HMI使用的连接
通信电缆类型
PROFIBUS网络电缆
技术参数
CPU参数
CPUSR20
AC/DC/Relay
CPUST20
DC/DC/DC
CPUSR30
AC/DC/Relay
CPUST30
DC/DC/DC
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUCR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
CPUCR60
AC/DC/Relay
外形尺寸（mm）
90x100x81
110x100x81
125x100x81
175x100x81
用户
存储区
程序存储区
数据存储区
保持存储区
12K字节
8K字节
10K字节
18K字节
12K字节
10K字节
24K字节
16K字节
10K字节
12K字节
8K字节
10K字节
30K字节
20K字节
10K字节
12K字节
8K字节
10K字节
本机数字量I/O
12输入/8输出
18输入/12输出
24输入/16输出
36输入/24输出
过程映像区大小
256位输入(I)/256位输出(Q)
位存储区大小
32字节
信号板扩展
1
1
1
--
1
--
信号模块扩展
6
6
6
--
6
--
高速计数器
4（全部）
4（全部）
4（全部）
4（全部）
4（全部）
——单相
4@200KHz
4@200KHz
4@200KHz
4@100KHz
4@200KHz
4@100KHz
——A/B相
2@100KHz
2@100KHz
2@100KHz
2@50KHz
2@100KHz
2@50KHz
高速脉冲输出
--
2@100KHz
--
3@100KHz
3@100KHz
--
--
3@100KHz
--
定时器
非保持（TON,TOF）：192
保持（TONR）：64
计数器
256
循环中断
2（1ms精度）
脉冲捕捉输入
12（加信号板14）
14（加信号板16）
14（加信号板16）
14
14（加信号板16）
14
存储卡
microSD卡（可选）
microSD卡（可选）
microSD卡（可选）
--
microSD卡（可选）
--
实时时钟精度
±120秒/月
±120秒/月
±120秒/月
--
±120秒/月
--
实时时钟保持时间
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
--
7天典型值/6天最小
在25摄氏度
靠超级电容保持
--
PID回路
8路
供电能力（mA）
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA(5VDC)
--
最大1400mA(5VDC)
--
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA(传感器电源)
最大300mA
(传感器电源)
最大300mA(传感器电源)
最大300mA
(传感器电源)
工作环境要求
0°-55°，水平安装0°-55°，水平安装相对湿度95%，不结露；大气压1080至795hPa（相当于海拔-1000到2000m）
CPU性能
全系列CPU
布尔执行速度
0.15μs/指令
MoveWord执行速度
1.2μs/指令
RealMath执行速度
3.6μs/指令
CPU通信/连接
CPUSR20
AC/DC/Relay
CPUST20
DC/DC/DC
CPUSR30
AC/DC/Relay
CPUST30
DC/DC/DC
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUCR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
CPUCR60
AC/DC/Relay
通信口
以太网：1
串口：1（RS485）
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
--
附加串口：1(RS232/RS485可选)
--
速率
以太网：10/100Mb/s
RS485PPI协议：9600,19200,187500b/s
RS485自由口通讯：1200到115200b/s
HMI设备
每个端口4个：RS485，SBCM01（RS232/485信号板）
每个端口8个：以太网
编程设备（PG）
以太网：1
连接资源
以太网：1个供编程设备使用、8个供HMI使用、8个主动GET/PUT连接、8个被动GET/PUT连接；支持开放式以太网通信，8个主动连接、8个被动连接
RS485：每个端口4个供HMI使用的连接
EMDP01模块：支持ProfibusDP从站和MPI从站功能。MPI连接资源为6个，其中1个连接资源预留给OP通信。
隔离（从外部信号到PLC逻辑）
以太网：变压器隔离，1500VDC
RS485：无
通信电缆类型
以太网：CAT5e屏蔽
RS485：PROFIBUS网络电缆
技术参数
CPU参数
CPUSR20
AC/DC/Relay
CPUST20
DC/DC/DC
CPUSR30
AC/DC/Relay
CPUST30
DC/DC/DC
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUCR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
CPUCR60
AC/DC/Relay
外形尺寸（mm）
90x100x81
110x100x81
125x100x81
175x100x81
用户
存储区
程序存储区
数据存储区
保持存储区
12K字节
8K字节
10K字节
18K字节
12K字节
10K字节
24K字节
16K字节
10K字节
12K字节
8K字节
10K字节
30K字节
20K字节
10K字节
12K字节
8K字节
10K字节
本机数字量I/O
12输入/8输出
18输入/12输出
24输入/16输出
36输入/24输出
过程映像区大小
256位输入(I)/256位输出(Q)
位存储区大小
32字节
信号板扩展
1
1
1
--
1
--
信号模块扩展
6
6
6
--
6
--
高速计数器
4（全部）
4（全部）
4（全部）
4（全部）
4（全部）
——单相
4@200KHz
4@200KHz
4@200KHz
4@100KHz
4@200KHz
4@100KHz
——A/B相
2@100KHz
2@100KHz
2@100KHz
2@50KHz
2@100KHz
2@50KHz
高速脉冲输出
--
2@100KHz
--
3@100KHz
3@100KHz
--
--
3@100KHz
--
定时器
非保持（TON,TOF）：192
保持（TONR）：64
计数器
256
循环中断
2（1ms精度）
脉冲捕捉输入
12（加信号板14）
14（加信号板16）
14（加信号板16）
14
14（加信号板16）
14
存储卡
microSD卡（可选）
microSD卡（可选）
microSD卡（可选）
--
microSD卡（可选）
--
实时时钟精度
±120秒/月
±120秒/月
±120秒/月
--
±120秒/月
--
实时时钟保持时间
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
--
7天典型值/6天最小
在25摄氏度
靠超级电容保持
--
PID回路
8路
供电能力（mA）
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA
(5VDC)
最大1400mA(5VDC)
--
最大1400mA(5VDC)
--
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA(传感器电源)
最大300mA
(传感器电源)
最大300mA(传感器电源)
最大300mA
(传感器电源)
工作环境要求
0°-55°，水平安装0°-55°，水平安装相对湿度95%，不结露;大气压1080至795hPa（相当于海拔-1000到2000m）
CPU性能
全系列CPU
布尔执行速度
0.15μs/指令
MoveWord执行速度
1.2μs/指令
RealMath执行速度
3.6μs/指令
CPU通信/连接
CPUSR20
AC/DC/Relay
CPUST20
DC/DC/DC
CPUSR30
AC/DC/Relay
CPUST30
DC/DC/DC
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUCR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
CPUCR60
AC/DC/Relay
通信口
以太网：1
串口：1（RS485）
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
--
附加串口：1(RS232/RS485可选)
--
速率
以太网：10/100Mb/s
RS485PPI协议：9600,19200,187500b/s
RS485自由口通讯：1200到115200b/s
HMI设备
每个端口4个：RS485，SBCM01（RS232/485信号板）
每个端口8个：以太网
编程设备（PG）
以太网：1
连接资源
以太网：1个供编程设备使用、8个供HMI使用、8个主动GET/PUT连接、8个被动GET/PUT连接
RS485：每个端口4个供HMI使用的连接
EMDP01模块：支持ProfibusDP从站和MPI从站功能。MPI连接资源为6个，其中1个连接资源预留给OP通信。
隔离（从外部信号到PLC逻辑）
以太网：变压器隔离，1500VDC
RS485：无
通信电缆类型
以太网：CAT5e屏蔽
RS485：PROFIBUS网络电缆
技术参数
CPU参数
CPUSR20
AC/DC/Relay
CPUST20
DC/DC/DC
CPUSR30
AC/DC/Relay
CPUST30
DC/DC/DC
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUCR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
CPUCR60
AC/DC/Relay
外形尺寸（mm）
90x100x81
110x100x81
125x100x81
175x100x81
用户
存储区
程序存储区
数据存储区
保持存储区
12K字节
8K字节
10K字节
18K字节
12K字节
10K字节
24K字节
16K字节
10K字节
12K字节
8K字节
10K字节
30K字节
20K字节
10K字节
12K字节
8K字节
10K字节
本机数字量I/O
12输入/8输出
18输入/12输出
24输入/16输出
36输入/24输出
过程映像区大小
256位输入(I)/256位输出(Q)
位存储区大小
32字节
信号板扩展
1
1
1
--
1
--
信号模块扩展
6
6
6
--
6
--
高速计数器
4（全部）
4（全部）
4（全部）
4（全部）
4（全部）
——单相
4@200KHz
4@200KHz
4@200KHz
4@100KHz
4@200KHz
4@100KHz
——A/B相
2@100KHz
2@100KHz
2@100KHz
2@50KHz
2@100KHz
2@50KHz
高速脉冲输出
--
2@100KHz
--
3@100KHz
3@100KHz
--
--
3@100KHz
--
定时器
非保持（TON,TOF）：192
保持（TONR）：64
计数器
256
循环中断
2（1ms精度）
脉冲捕捉输入
12（加信号板14）
14（加信号板16）
14（加信号板16）
14
14（加信号板16）
14
存储卡
microSD卡（可选）
microSD卡（可选）
microSD卡（可选）
--
microSD卡（可选）
--
实时时钟精度
±120秒/月
±120秒/月
±120秒/月
--
±120秒/月
--
实时时钟保持时间
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小
在25摄氏度
靠超级电容保持
--
7天典型值/6天最小
在25摄氏度
靠超级电容保持
--
PID回路
8路
供电能力（mA）
最大1110mA
(5VDC)
最大740mA
(5VDC)
最大740mA
(5VDC)
最大740mA
(5VDC)
最大740mA(5VDC)
--
最大740mA(5VDC)
--
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA
(传感器电源)
最大300mA(传感器电源)
最大300mA
(传感器电源)
最大300mA(传感器电源)
最大300mA
(传感器电源)
工作环境要求
0°-55°，水平安装0°-55°，水平安装相对湿度95%，不结露;大气压1080至795hPa（相当于海拔-1000到2000m）
CPU性能
全系列CPU
布尔执行速度
0.15μs/指令
MoveWord执行速度
1.2μs/指令
RealMath执行速度
3.6μs/指令
CPU通信/连接
CPUSR20
AC/DC/Relay
CPUST20
DC/DC/DC
CPUSR30
AC/DC/Relay
CPUST30
DC/DC/DC
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUCR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
CPUCR60
AC/DC/Relay
通信口
以太网：1
串口：1（RS485）
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
附加串口：1(RS232/RS485可选)
--
附加串口：1(RS232/RS485可选)
--
速率
以太网：10/100Mb/s
RS485PPI协议：9600,19200,187500b/s
RS485自由口通讯：1200到115200b/s
HMI设备
每个端口4个：RS485，SBCM01（RS232/485信号板）
每个端口8个：以太网
编程设备（PG）
以太网：1
连接资源
以太网：1个供编程设备使用、8个供HMI使用、8个主动GET/PUT连接
、8个被动GET/PUT连接
RS485
：每个端口4个供HMI使用的连接
隔离（从外部信号到PLC逻辑）
以太网：变压器隔离，1500VDC
RS485：无
通信电缆类型
以太网：CAT5e屏蔽
RS485：PROFIBUS网络电缆
技术参数
CPU参数
CPUSR20
AC/DC/Relay
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUCR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
外形尺寸（mm）
90x100x81
125x100x81
175x100x81
用户
存储区
程序存储区
数据存储区
保持存储区
12K字节
8K字节
10K字节
24K字节
16K字节
10K字节
12K字节
8K字节
--
30K字节
20K字节
10K字节
本机数字量I/O
12输入/8输出
24输入/16输出
36输入/24输出
过程映像区大小
256位输入(I)/
256位输出(Q)
256位输入(I)/256位输出(Q)
256位输入(I)/256位输出(Q)
位存储区大小
32字节
32字节
32字节
信号板扩展
1
1
--
1
信号模块扩展
4
4
--
4
高速计数器
4（全部）
4（全部）
4（全部）
4（全部）
——单相
4@60KHz
4@60KHz
4@30KHz
4@60KHz
——A/B相
2@40KHz
2@40KHz
2@20KHz
2@40KHz
高速脉冲输出
--
3@100KHz
--
--
3@100KHz
--
定时器
非保持（TON,TOF）：192
保持（TONR）：64
计数器
256
循环中断
2（1ms精度）
脉冲捕捉输入
12
（加信号板14）
14
（加信号板16）
14
14
（加信号板16）
电池卡
--
存储卡
microSD卡（可选）
microSD卡（可选）
--
microSD卡（可选）
实时时钟精度
±120秒/月
120秒/月
--
120秒/月
实时时钟保持时间
7天典型值/6天最小
在25摄氏度
靠超级电容保持
7天典型值/6天最小在25摄氏度
靠超级电容保持
--
7天典型值/6天最小
在25摄氏度
靠超级电容保持
PID回路
8路
8路
8路
8路
供电能力（mA）
最大740mA
(5VDC)
最大740mA(5VDC)
--
最大740mA(5VDC)
最大300mA
(传感器电源)
最大300mA(传感器电源)
最大300mA
(传感器电源)
最大300mA(传感器电源)
工作环境要求
0°-55°，水平安装0°-55°，水平安装相对湿度95%，不结露
CPU性能
CPUSR20
AC/DC/Relay
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUCR40AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
布尔执行速度
0.15μs/指令
MoveWord执行速度
1.2μs/指令
RealMath执行速度
3.6μs/指令
CPU通信/连接
SR20
CPUST40DC/DC/DC
CPUSR40AC/DC/Relay
CPUCR40
AC/DC/Relay
CPUST60
DC/DC/DC
CPUSR60
AC/DC/Relay
通信口
以太网：1
串口：1（RS485）
附加串口：1（在可选RS232/RS485信号板上）
附加串口：1（在可选RS232/RS485信号板上）
--
附加串口：1（在可选RS232/RS485信号板上）
速率
以太网：10/100Mb/s
RS485系统协议：9600,19200,187500b/s
RS485自由口：1200到115200b/s
HMI设备
4/口
编程设备（PG）
以太网：1
连接资源
以太网：1编程设备，4HMI
RS485：4HMI
隔离（从外部信号到PLC逻辑）
以太网：变压器隔离，1500VAC
RS485：无
通信电缆类型
以太网：CAT5e屏蔽
RS485：PROFIBUS网络电缆
S7-200SMART扩展模块为更好地满足应用要求，S7-200SMART系列包括各种扩展模块和信号板。可以将这些扩展模块与标准CPU型号（SR20\ST20、SR30\ST30、SR40\ST40、或SR60\ST60）一起使用，给CPU增加附加功能。下表列出了当前提供的扩展模块。有关特定模块的详细信息，请参见S7-200SMART系统手册：技术规范。
注意：
紧凑型CPU不支持扩展功能。
CPU连接的模块数量
类型
仅输入
仅输出
输入/输出组合
其他
数字信号模块
8个直流输入
16个直流输入
8个直流输出
8个继电器输出
16个直流输出
16个继电器输出
8个直流输入/8个直流输出
8个直流输入/8个继电器输出
16个直流输入/16个直流输
16个直流输入/16个继电器输出
模拟信号模块
4通道模拟量输入
8通道模拟量输入
2通道RTD输入
4通道RTD输入
4通道TC输入
2个模拟量输出
4个模拟量输出
2个模拟量输入/1个模拟量输出
4个模拟量输入/2个模拟量输出
扩展电缆
可以将其安装在CPU和第一个EM之间，或者安装在任意两个EM之间，具体安装如下图所示：
图1.扩展电缆安装图
在振动环境中安装扩展电缆如果将扩展电缆连接在移动或固定不牢的模块上，电缆头连接处可能会慢慢松动。为了提供额外的应力消除作用，应使用电缆扎带将电缆头固定在DIN导轨（或其它位置）上。安装期间拉拽电缆时应避免用力过猛。安装完成后，确保电缆与模块连接到位。
电池板
CPU紧凑型CPU没有内置的实时时钟，其他标准型CPU支持内置的实时时钟，CPU断电状态下可保持7天（典型值）。
S7-200SMARTSBBA01电池板适用于实时时钟的长期备份。它可插入S7-200SMARTCPU（固件版本2.0及更高版本）正面的信号板插槽中。SBBA01不能与较早版本的CPU一起使用。
必须将BA01添加到设备组态并将硬件配置下载到CPU中，BA01电池板才能正常工作。
技术数据
SBBA01电池板
订货号
6ES7288-5BA01-0AA0
功耗
0.6W
电流消耗（5VDC）
18mA
电流消耗（24DC）
无
电池保持时间
大约1年
电池类型
CR1025
电池额定电压
3V
电池额定容量
30mAH
安装或更换SBBA01电池板中的电池
SBBA01只是电池板，电池未随SBBA01一起提供，必须由用户另行购买电池，电池型号为CR1025。
要安装电池，请按以下步骤操作，如下图1所示：
1.在SBBA01中，新电池的安装要求电池正极朝上，负极靠近印刷线路板。
2.现在，已准备好将SBBA01安装到CPU中。
电池(BA01)信号板的相关操作
1.电池信号板上有一个红色LED，可为用户提供有关电池健康状况的视觉指示。LED亮表示电池电量不足。
2.无论系统块是否包含信号板的组态，CPU都会自动采用信号板上的实时时钟并执行电池测试和电池健康状况LED操作。
3.借助电池信号板系统块组态中的相关选项，用户可以选择以诊断报警的方式报告电池电量不足，和/或在组态的设备映像寄存器输入字节的LSB（例如，）位报告电池状态（1=电池电量不足、0=电池电量充足）。用户必须选择系统块组态中的电池信号板，这样才可以使用附加电池健康状况报告选项。
常见问题
.S7-200SMARTCPU的数据断电保持功能是否需要SBBA01电池板？
如果对S7-200SMARTCPUV区和M区数据设置了断电保持，无需再使用SBBA01电池板，即可实现数据永久保持。SS7-200SMART池板适用于实时时钟的断电保持。
1.
电池板插入CPU就能实现实时时钟的断电保持吗？
使用SBBA01实现实时时钟的断电保持必须注意以下两点：
1.SBBA01只是电池板，必须由用户另行购买电池，电池型号为CR1025。
2.必须将SBBA01添加到设备组态并将硬件配置下载到CPU中，SBBA01电池板才能正常工作。
1.
电池板能对实时时钟断电保持多长时间？
使用SBBA01电池板和CR1025电池，能对实时时钟断电保持大约一年。可编程使用提供的电池状态位=1，检测电池电量低。
4.
紧凑型CPU能否断电保持实时时钟？
1.CPU型号CPUCR20s、CPUCR30s、CPUCR40s和CPUCR60s的紧凑型CPU无内置超级电容，所以实时时钟无电源缓冲，尽管用户可以使用READ_RTC和SET_RTC指令设置日期/时间数据，但是当紧凑型CPU断电并再次上电时，这些日期/时间数据会丢失，上电后日期时间数据会被初始化为2000年1月1日。
2.紧凑型CPU不支持使用扩展模块、信号板或电池板。
S7-200SMART产品订货号
产品选型或方案确认需求需要结合工艺、应用场合等因素综合考虑，最终方案或订货号请与西门子销售或经销商确认。本文列出的订货号仅供参考，不能作为最终订货依据！
CPU型号
规格
订货号
CPUSR20
AC/DC/继电器
6ES7288-1SR20-0AA0
CPUSR20
AC/DC/继电器
6ES7288-1SR20-0AA1
CPUST20
DC/DC/DC
6ES7288-1ST20-0AA0
CPUST20
DC/DC/DC
6ES7288-1ST20-0AA1
CPUCR20s
AC/DC/继电器
6ES7288-1CR20-0AA1
CPUSR30
AC/DC/继电器
6ES7288-1SR30-0AA0
CPUSR30
AC/DC/继电器
6ES7288-1SR30-0AA1
CPUST30
DC/DC/DC
6ES7288-1ST30-0AA0
CPUST30
DC/DC/DC
6ES7288-1ST30-0AA1
CPUCR30s
AC/DC/继电器
6ES7288-1CR30-0AA1
CPUST40
DC/DC/DC
6ES7288-1ST40-0AA0
CPUST40
DC/DC/DC
6ES7288-1ST40-0AA1
CPUSR40
AC/DC/继电器
6ES7288-1SR40-0AA0
CPUSR40
AC/DC/继电器
6ES7288-1SR40-0AA1
CPUCR40(1)
AC/DC/继电器
6ES7288-1CR40-0AA0
CPUCR40s
AC/DC/继电器
6ES7288-1CR40-0AA1
CPUSR60
AC/DC/继电器
6ES7288-1SR60-0AA0
CPUSR60
AC/DC/继电器
6ES7288-1SR60-0AA1
CPUST60
DC/DC/DC
6ES7288-1ST60-0AA0
CPUST60
DC/DC/DC
6ES7288-1ST60-0AA1
CPUCR60(1)
AC/DC/继电器
6ES7288-1CR60-0AA0
CPUCR60s
AC/DC/继电器
6ES7288-1CR60-0AA1
S7-200SMARTEM订货号
EM型号
规格
订货号
EMDE08
8点数字量输入
6ES7288-2DE08-0AA0
EMDT08
8点数字量输出
6ES7288-2DT08-0AA0
EMDR08
8点继电器型数字量输出
6ES7288-2DR08-0AA0
EMDT16
8点数字量输入/8点数字量输出
6ES7288-2DT16-0AA0
EMDR16
8点数字量输入/8点继电器输出
6ES7288-2DR16-0AA0
EMDT32
16点数字量输入/16点数字量输出
6ES7288-2DT32-0AA0
EMDR32
16点数字量输入/16点继电器输出
6ES7288-2DR32-0AA0
EMAE04
4点模拟量输入
6ES7288-3AE04-0AA0
EMAQ02
2点模拟量输出
6ES7288-3AQ02-0AA0
EMAM06
4点模拟量输入/2点模拟量输出
6ES7288-3AM06-0AA0
EMAR02
2点16位RTD
6ES7288-3AR02-0AA0
EMAT04
4点16位TC
6ES7288-3AT04-0AA0
EMDP01
Profibud-DPSMART
6ES7288-7PD01-0AA0
EMAM03
2点模拟量输入/1点模拟量输出
6ES7288-3AM03-0AA0
EMAR04
4点16位RTD
6ES7288-3AR04-0AA0
EMAE08
8点模拟量输入
6ES7288-3AE08-0AA0
EMAQ04
4点模拟量输出
6ES7288-3AQ04-0AA0
EMDE16
16点数字输入模块
6ES7288-2DE16-0AA0
EMQR16
16点继电器型数字量输出模块
6ES7288-2QR16-0AA0
EMQT16
16点晶体管型数字量输出模块
6ES7288-2QT16-0AA0
S7-200SMART信号板订货号
SB型号
规格
订货号
SBDT04
2点数字量输入/2点数字量输出
6ES7288-5DT04-0AA0
SBAQ01
1点模拟量输出
6ES7288-5AQ01-0AA0
SBCM01
RS485/RS232
6ES7288-5CM01-0AA0
SBBA01(2)
电池板
6ES7288-5BA01-0AA0
SBAE01
1点模拟量输入
6ES7288-5AE01-0AA0
S7-200SMART前连接器订货号端子排/连接器
规格
订货号
7针端子排
镀锡：7个端子，4个/包
6ES7292-1AG30-0XA0
8针端子排
镀锡：8个端子，4个/包
6ES7292-1AH30-0XA0
11针端子排
镀锡：11个端子，4个/包
6ES7292-1AL30-0XA0
12针端子排
镀锡：12个端子，4个/包
6ES7292-1AM30-0XA0
20针端子排
镀锡：20个端子，4个/包
6ES7292-1AV30-0XA0
7针端子排
镀金：7个端子，4个/包
6ES7292-1BG30-0XA0
S7-200SMART网络总线连接器、电缆以及中继器订货号中继器
规格
订货号
RS485网络总线连接器
带编程端口，垂直电缆出口
6ES7972-0BB12-0XA0
RS485网络总线连接器
不带编程端口，垂直电缆出口
6ES7972-0BA12-0XA0
RS485网络总线连接器
带35°电缆出口，不带编程端口连接器
6ES7972-0BA42-0XA0
RS485网络总线连接器
带35°电缆出口，带编程端口连接器
6ES7972-0BB42-0XA0
PROFIBUS网络电缆
按米销售
6XV1830-0EH30
RS485中继器
IP20，隔离
6ES7972-0AA02-0XA0
S7-200SMARTI/O扩展电缆订货号电缆
规格
订货号
I/O
扩展电缆
1m
6ES7288-6EC01-0AA0
MPI电缆
5m
6ES7901-0BF00-0AA0
USB/PPI多主站电缆
5m
6ES7901-3BD30-0XA0
TD/CPU连接电缆
2.5m（用于TD400C与S7-200SMART连接）
6ES7901-3EB10-0XA0
S7-200SMART产品图片
图1.S7-200SMARTCPU
S7-200SMART以太网口S7-200SMART以太网口
运行灯和MAC地址
S7-200SMART信号板
图4.信号板SBCM01
图5.信号板SBAQ01
图6.信号板SBDT04
图7.扩展模块EMDR32
图8.扩展模块EMDR16
END
