关于GXDeveloper是如何与三菱FX3U系列PLC通过串口编程电缆线的通信。
在这里主要讲一下这方面的操作。
三菱GXDeveloper软件是三菱PLC的编程软件，适用于Q、QnU、QS、QnA、AnS、AnA、FX等全系列可编程控制器。支持梯形图、指令表、SFC、ST及FB、Label等语言程序设计。
需要准备以下软硬件：

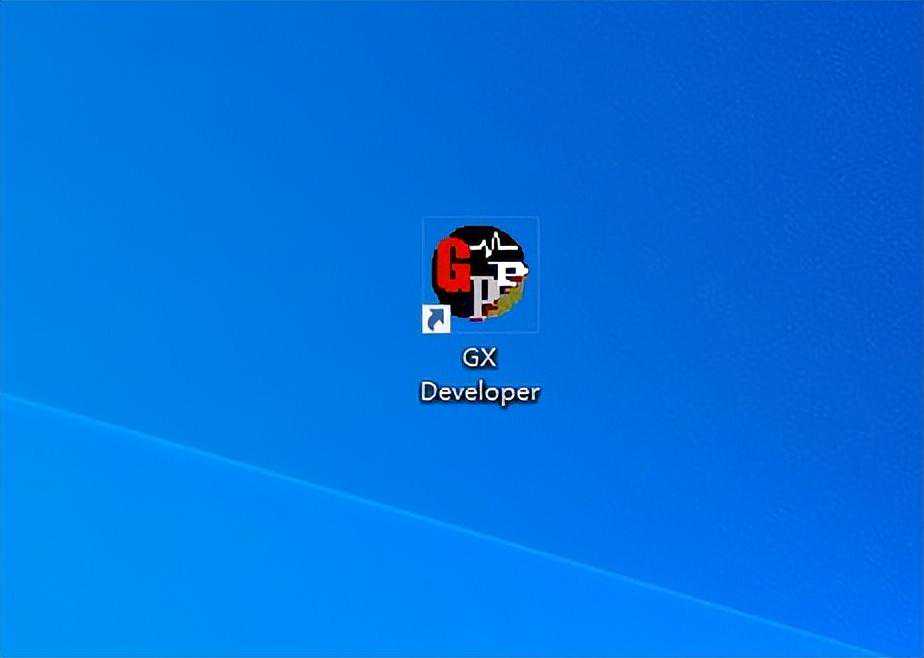

三菱GXDeveloper软件

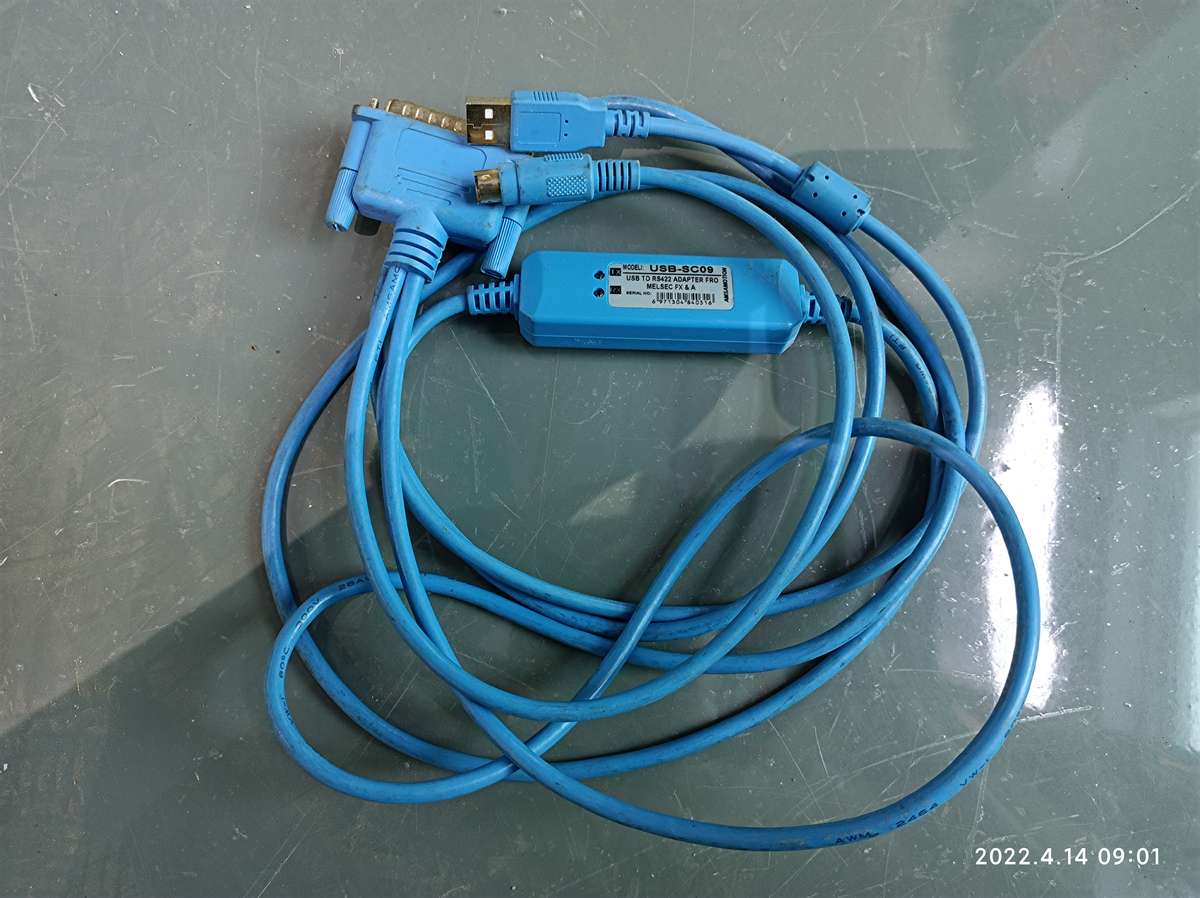

USB转RS422串口编程电缆数据线（USB-SC09），如下图：
三菱FX3U系列PLC
接下来我们开始进行PLC的软硬件通信连接操作：

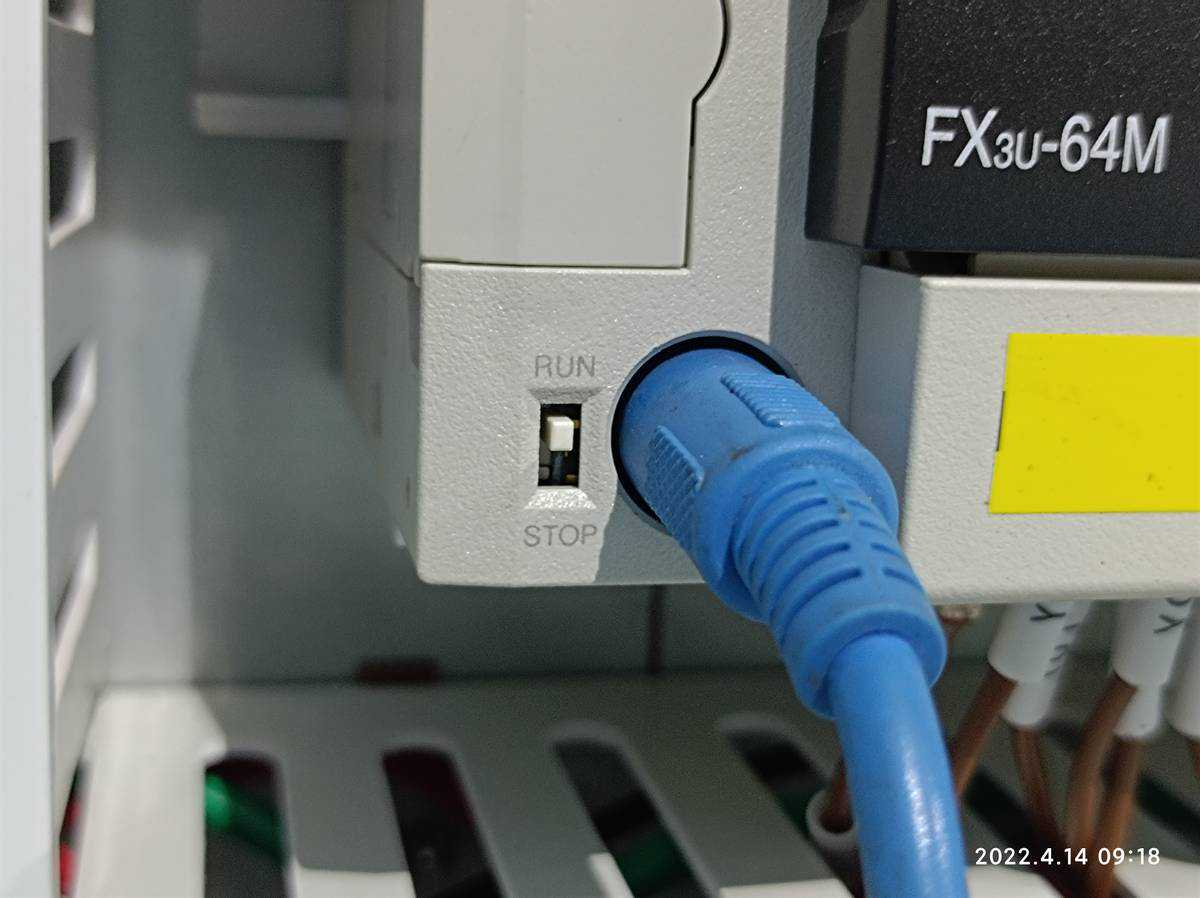

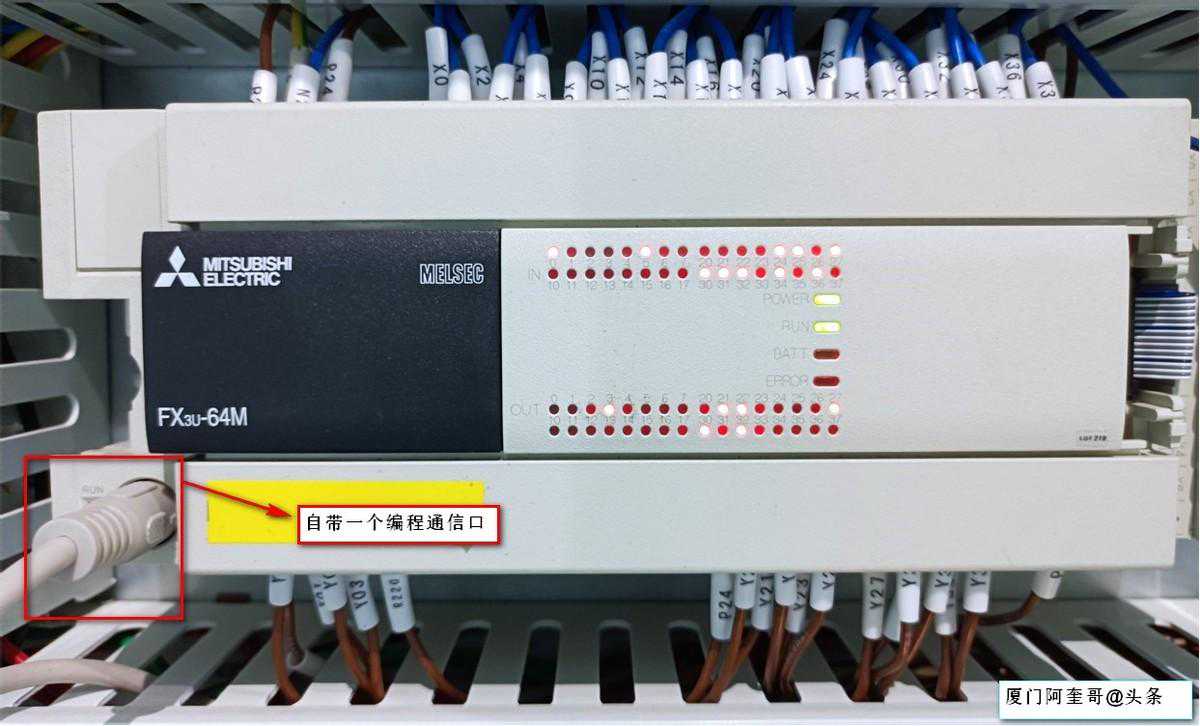

我们先把硬件连接起来，将编程电缆线插在PLC的串口上，另一头USB头插在电脑USB口上。

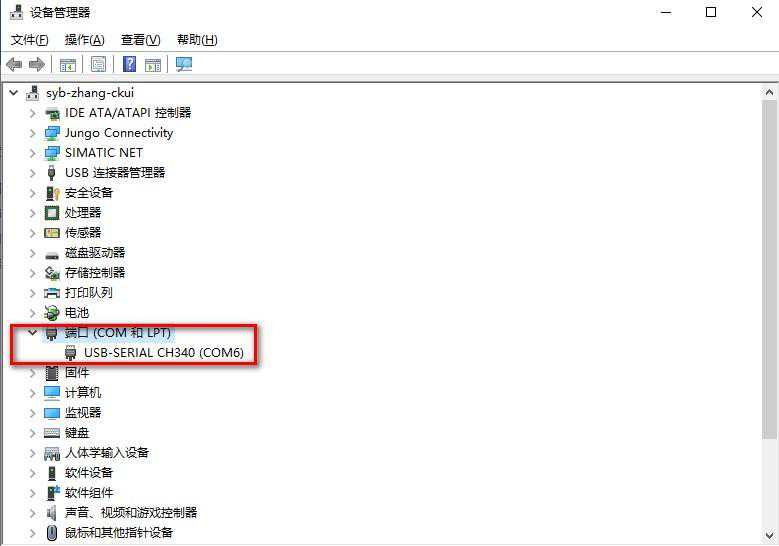

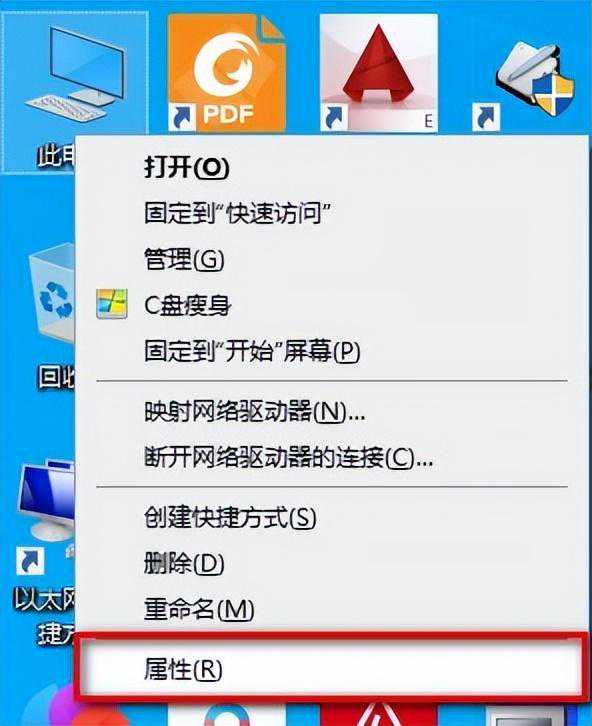

2、鼠标右击“我的电脑”图标-属性。

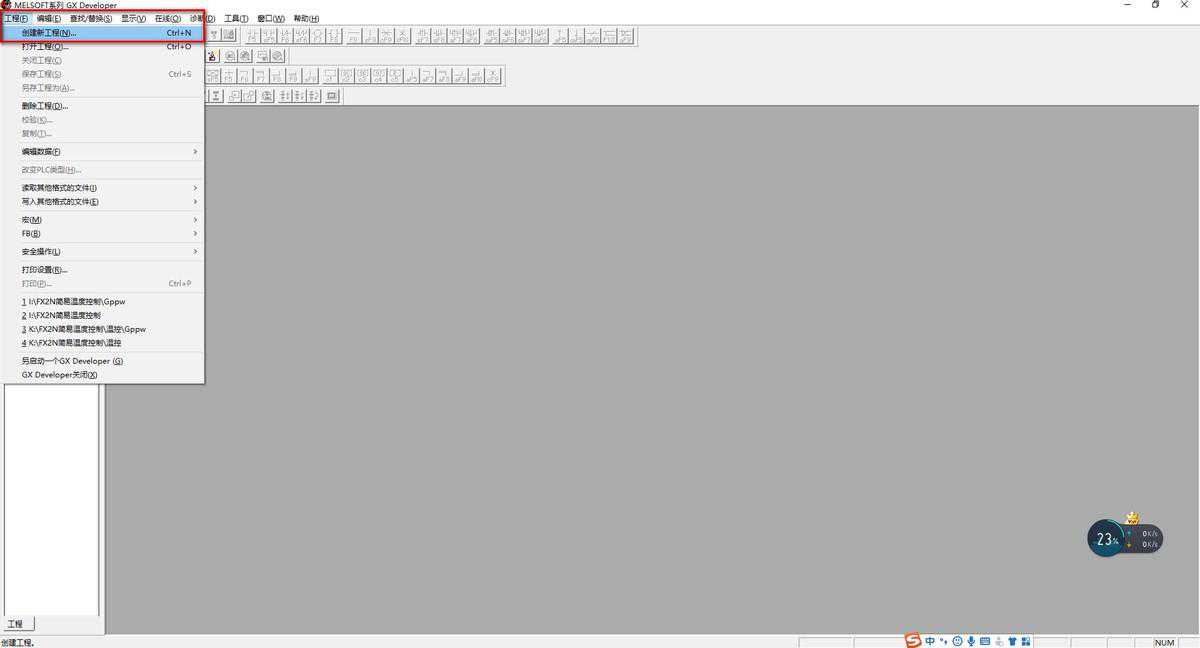

4、完成上面操作后，接下来打开我们的PLC编程软件GXDeveloper软件，新建一个工程。

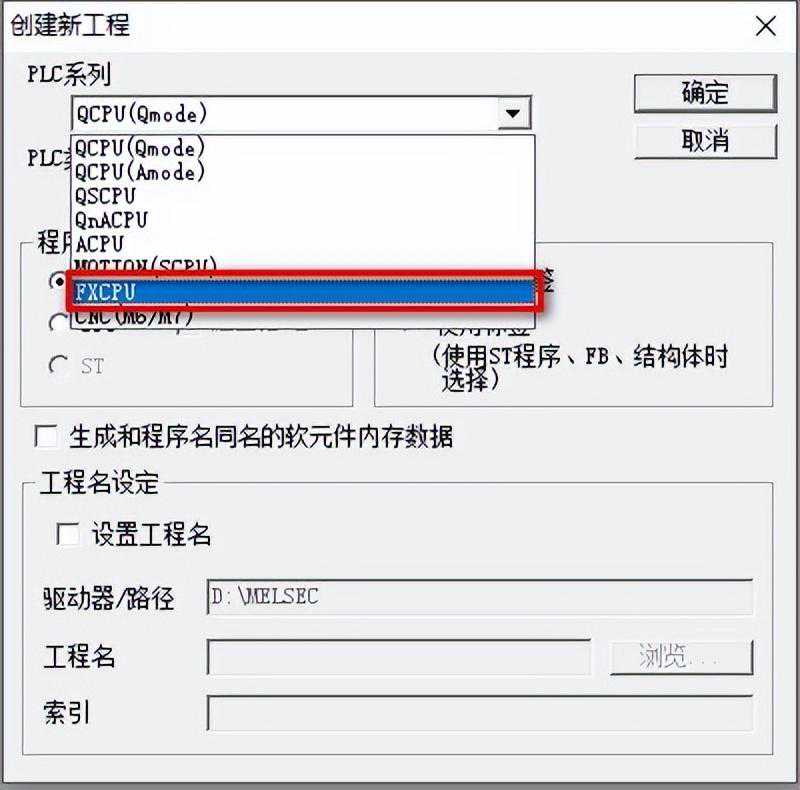

PLC系列选择FXCPU

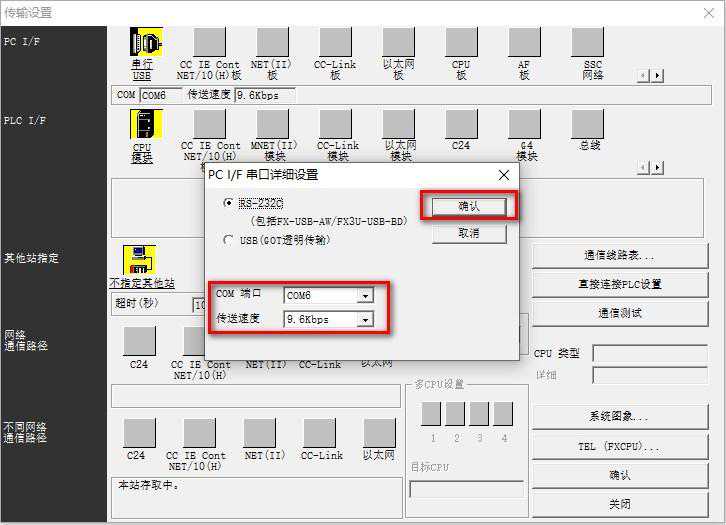

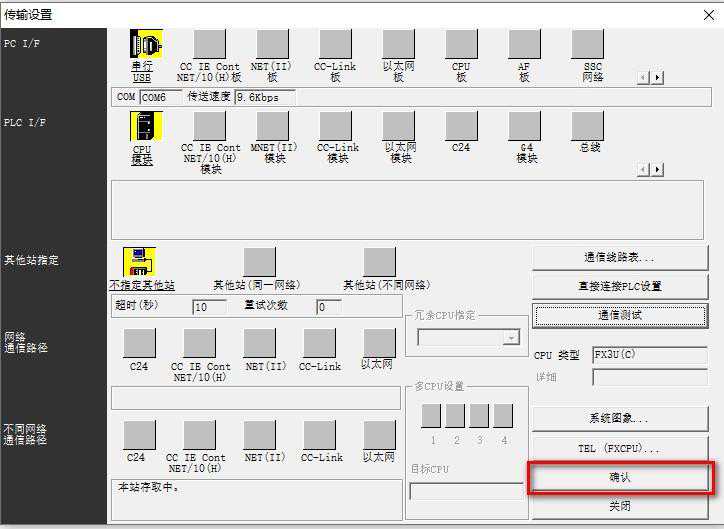

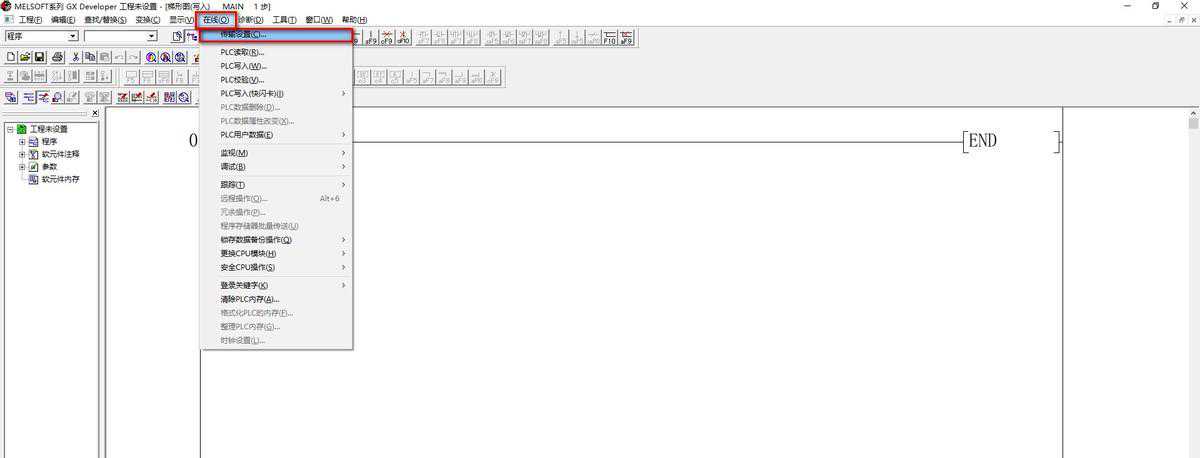

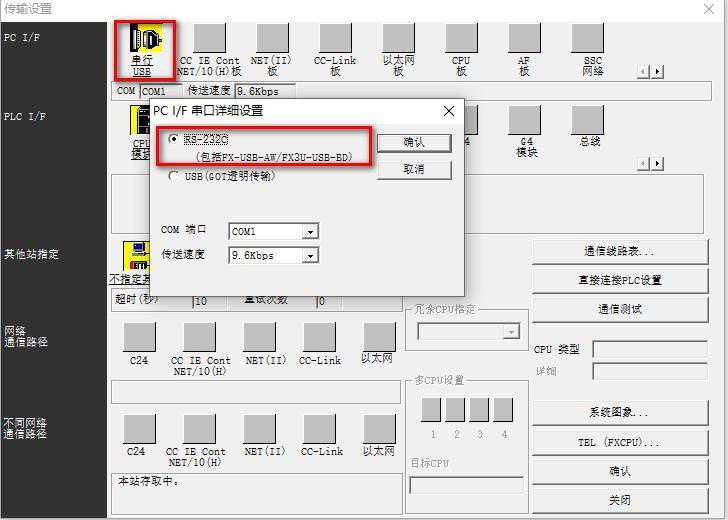

6、在弹出来的传输设置界面，双击“串行-USB”图标，在PC/IF串口详细设置对话框选择“RS-232C”。

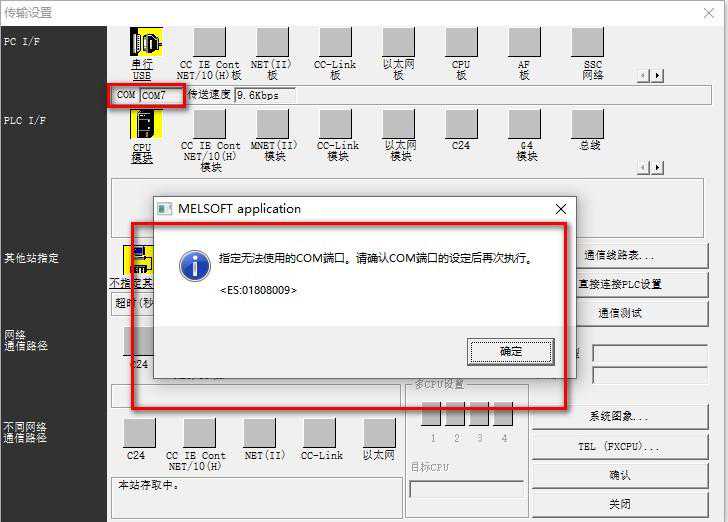

如果端口选择错误将提示：指定无法使用的端口。请确认端口的设定后再执行。这时请重新选择端口号，不知道端口号多少请参照步骤2-3.

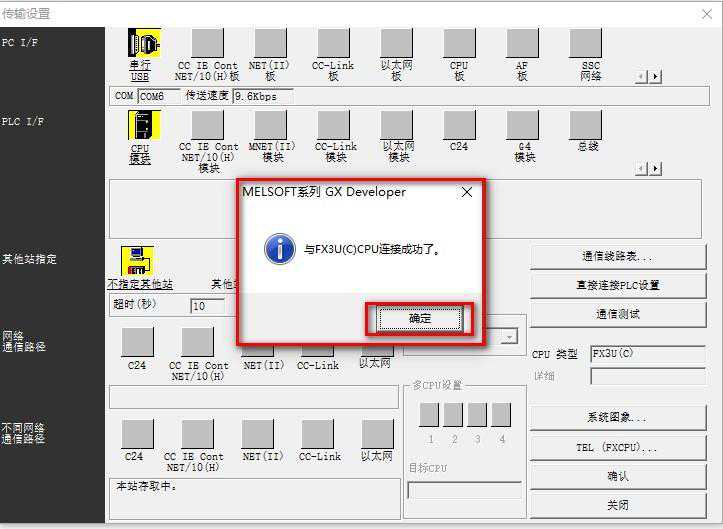

通信连接成功将提示：与FX3U(C)CPU连接成功了。

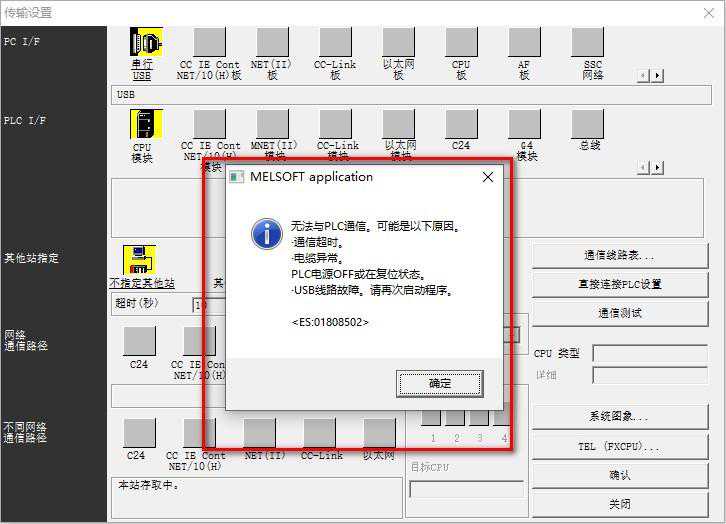

通信连接失败将提示以下内容，这时候请检查通信线或设置是否异常。

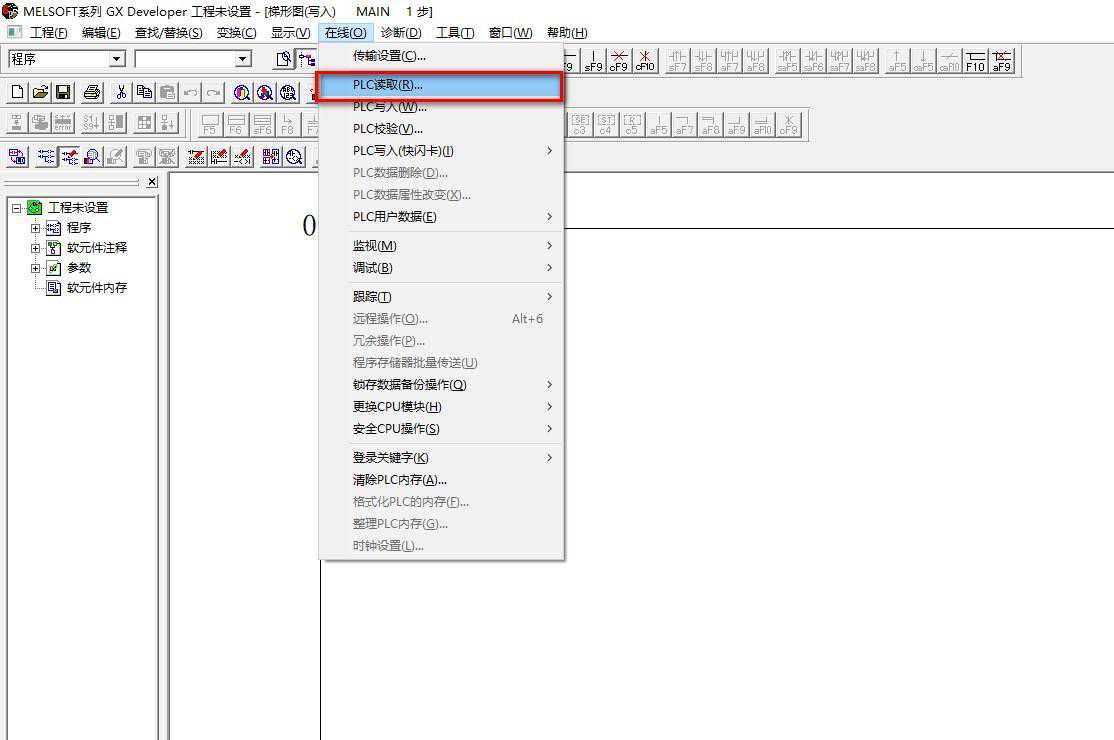

(2)勾选所需读出的内容，或直接点“程序+参数”按钮。

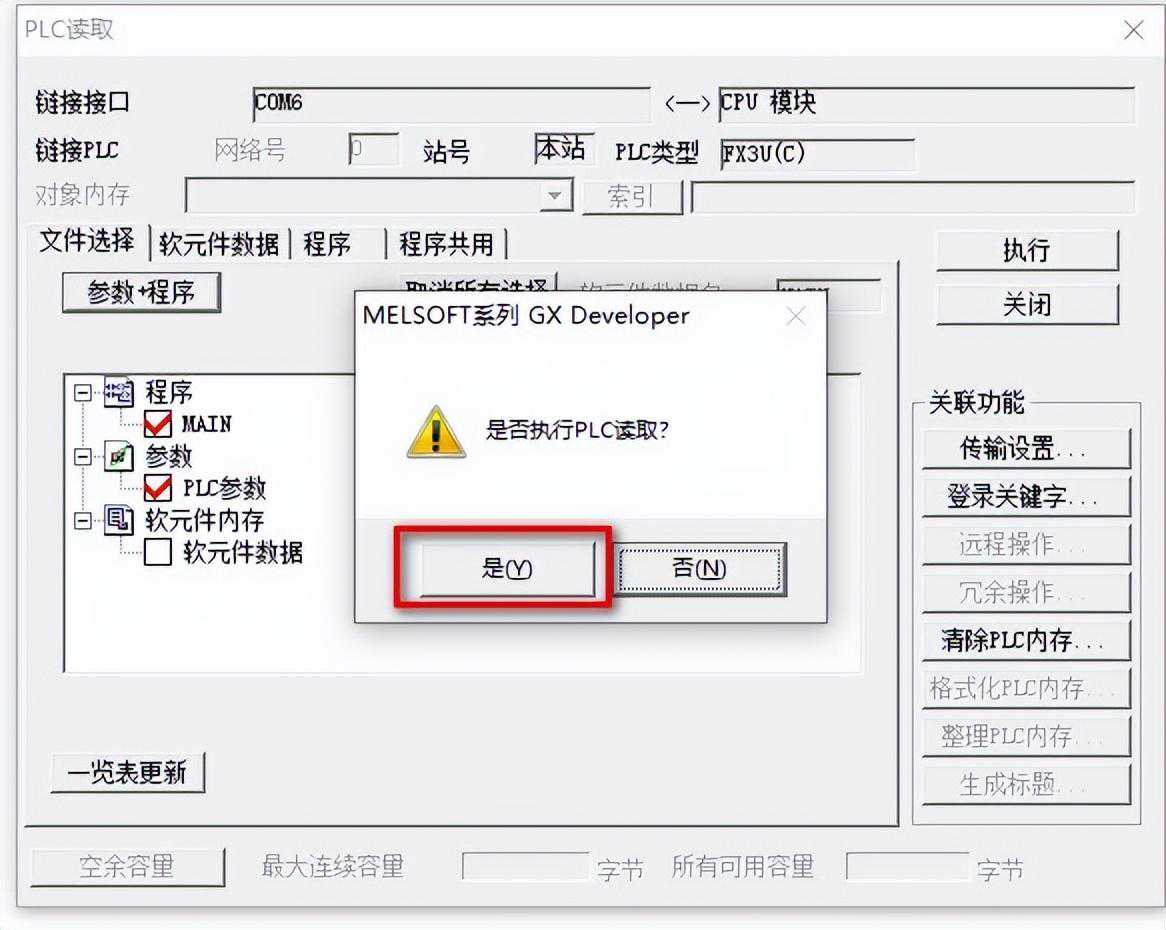

(4)在弹出来的对话框选择“是”。

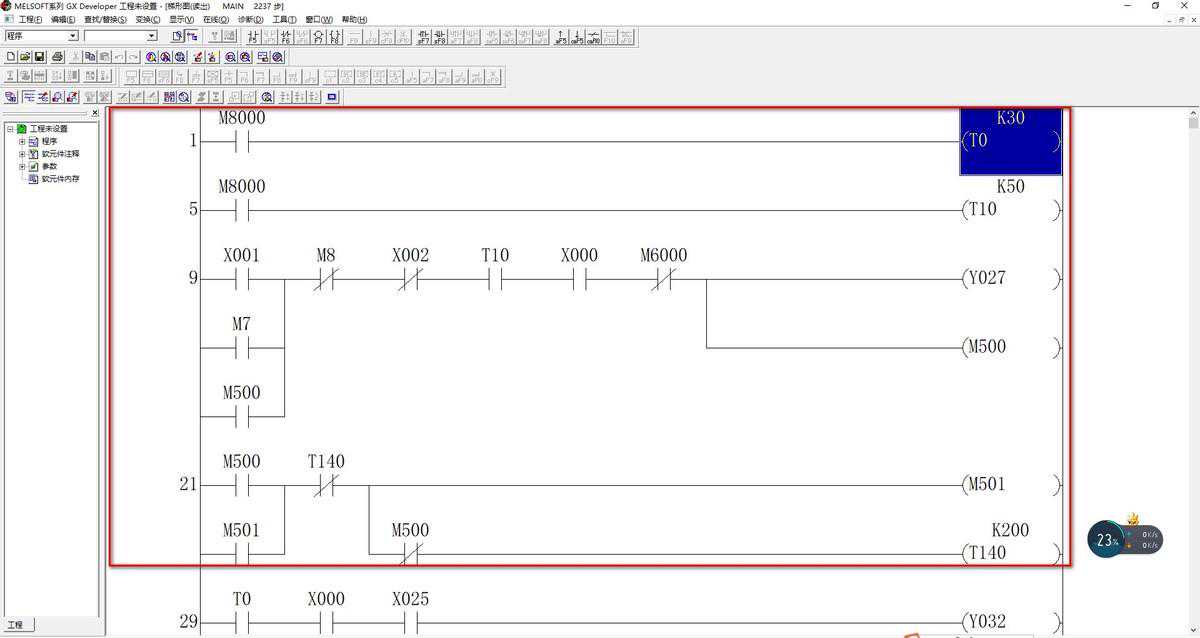

程序正常上载过程中

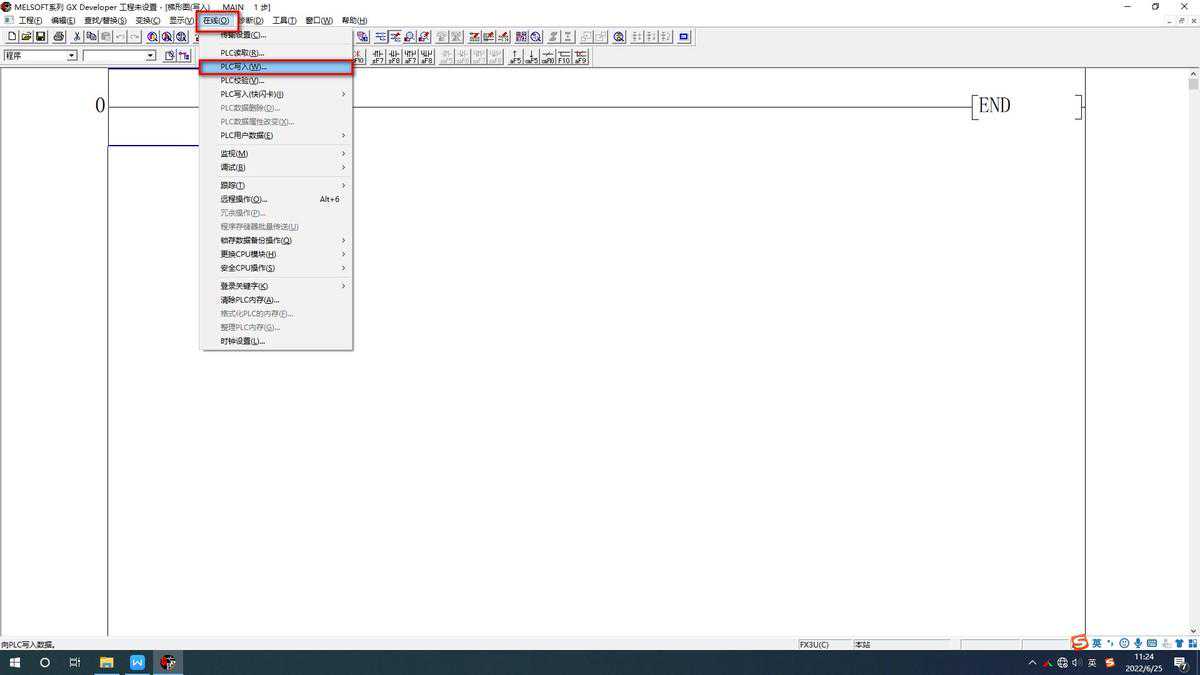

10、PLC程序的下载过程：
(2)勾选所需读出的内容，或直接点“程序+参数”按钮。
这样我们就完成了PLC的上传下载操作了。
