一、通用变频器的分类
按其主电路结构形式：交-交变频器和交-直-交变频器。
如果主电路中没有直流中间环节的称为交-交变频器，有直流中间环节的称为交-直-交变频器。
按其工作方式有电压型变频器和电流型变频器；
按其逆变器开关方式有PAM（PulseAmplitudeModulation，脉冲振幅调制）控制方式、PWM（PulseWidthModulation，脉宽调制）控制方式和高频载波SPWM（SinusoidalPWM，正弦脉宽调制）
按其逆变器控制方式有U/f控制方式、转差频率控制方式、矢量控制方式、矢量转矩控制方式和直接转矩控制等。
通用变频器的选择，包括变频器类型的选择和容量的选择。选择变频器规格时应注意根据要求采用合适的选择方式和计算公式，根据工程实际情况确定具体调速方案，包括逆变器与电机的对应关系、整流器与逆变器的对应关系（是否采用成组驱动）、制动部分的结构方式及配置规模、采用哪种控制方式等等
三、变频器的技术规范在选用变频器时，用户通常都要查看该型号变频器的产品资料，每一个品牌的变频器都有多种规格型号供选择，一般通用变频器的技术数据分为型号及定货号、额定输入/输出参数、控制方式等，其中包括一些控制精度、控制参数、显示模式参数、保护特性参数及环境参数等五大类。这里介绍一下在实际工程应用中会涉及到的有关参数的一些知识，供选型时参考。

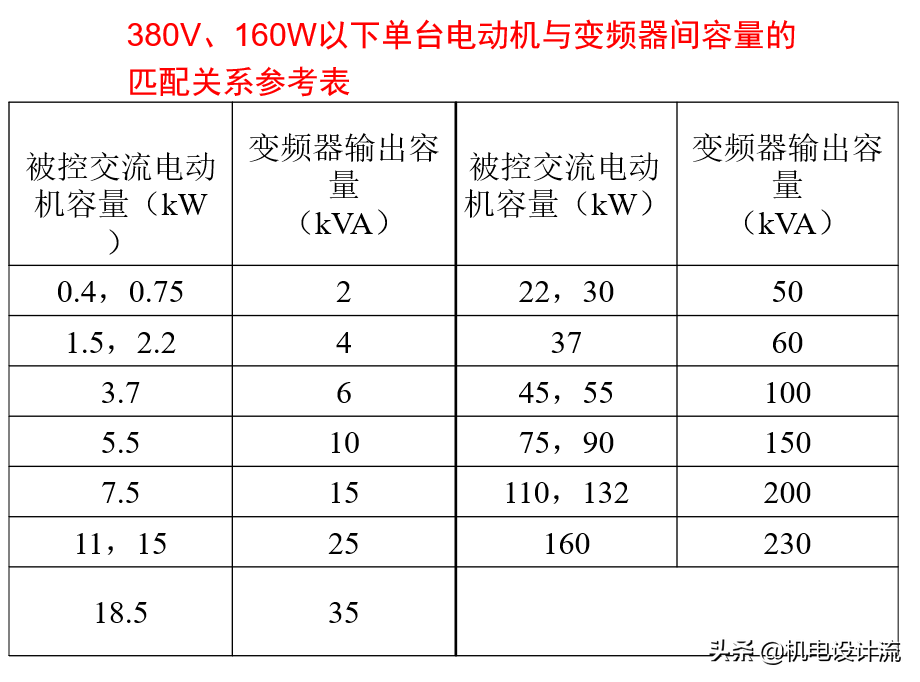

1、容量
通用变频器的容量用所适用的电动机功率（kW）、输出容量（kVA）、额定输出电流（A）表示。其中最重要的是额定电流，它是指变频器连续运行时输出的最大交流电流的有效值。输出容量决定于额定输出电流与额定输出电压下的三相视在输出功率。日本产的通用变频器的额定输入电压往往是200V与220V、400V与440V共用不细分，变频器的输入电源电压常允许在一定范围内波动，因此，输出容量一般用作衡量变频器容量的一种辅助手段。但德国西门子公司的变频器对电源电压则规定得很严格。
日本的各变频器生产厂家在1993年达成了一个行业协议：变频器的型号规格中均标以所适用的电动机最大功率数（kW）。例如，富士公司的FRN30G11S-4表示产品型号为FRENIC5000，标准适配电动机容量为30kW，系列名称为G11S，电源电压为400V。
变频器所适用的电机功率（kW）是以标准的2或4极电机为对象，在变频器的输出额定电流以内可以传动的电机功率
2、输入、输出参数
额定输入参数包括电源输入相数、电压、频率、允许电压频率波动范围、瞬时低电压允许值（相当于标准适配电动机85%负载下的试验值）、额定输入电流和需要的电源容量。
额定输出参数包括通用变频器的额定输出电压（不能输出比电源电压高的电压）、额定输出电流（在驱动低阻抗的高频电动机等场合，允许输出电流可能比额定值小）、额定过载电流倍数、额定输出频率等。变频器的最高输出频率因型号的不同而差别很大，通常有50Hz/60Hz、120Hz、240Hz、400Hz或更高，通用变频器中大容量的大都属于50/60Hz这一类，而最高输出频率超过工频的变频器多为小容量。
关于输出频率的调节范围同样因通用变频器型号的不同而不同，较常见的有0.5～400Hz。400Hz以上属中频。
输出频率的精度通常给出两种指标：模拟设定（如最高频率的＋0.2%）和数字设定（如最高频率的＋0.01%）。输出频率的设定分辨率通常给出三种指标：模拟设定（如最高频率的1/3000，例如60Hz时为0.02Hz等）、数字设定（如小于99.99Hz时为0.01Hz，大于100.0Hz时为0.1Hz等）和串行通信接口链接设定（如最高频率的1/20000，小于60Hz时为0.003Hz，120Hz时为0.006Hz等）。
3、控制参数
选用变频器时可根据控制参数及其说明选择所需要的参数，并核对与自己的需要是否相符，有些参数可能用不上，可以不予考虑。
频率上下限。通常预设的频率上限值和下限值
跳越频率控制。通常设定跳越点的个数、跳越频率设定范围等，主要用于避免机械共振。
瞬时过载能力。根据主回路半导体器件的过载能力，通用变频器的电流瞬时过载能力常常设计成150%额定电流、1min，或120%额定电流、1min。与标准异步电动机（过载能力通常为200%左右）相比较，变频器的过载能力较小。
今天先介绍到这里，明天继续。
