如题，这是一个朋友想学习西门子S7通信，但是，没有PLC，不知道怎么学习，答案是可以学习的，我们可以使用PLCSIM来仿真运行。
毕竟是仿真器，我们就要知道PLCSIM仿真器究竟支持哪些通信指令，因为PLCSIM也不是万能。我以两个400CPU为例：
S7-PLCSIM支持以下通讯块来实现两个S7-400CPU模块间的通信：
SFB8"USEND"
SFB9"URCV"
SFB12"BSEND"
SFB13"BRCV"
SFB15"PUT"
SFB14"GET"
SFB19"START"
SFB20"STOP"
SFB22"STATUS"
SFB23"USTATUS"
也就是说，我们可以仿真上述这些指令，今天小编就以SFB12和SFB13为例来跟大家一步步操作，看看究竟是如何实现通信功能的。
二、组态硬件

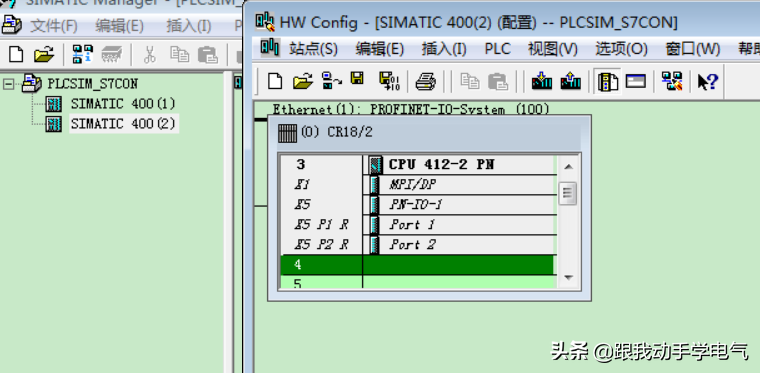

我们先组态两个400的PLC，分别是414和412，并分别设置IP地址分别为192.168.0.1和192.168.0.2

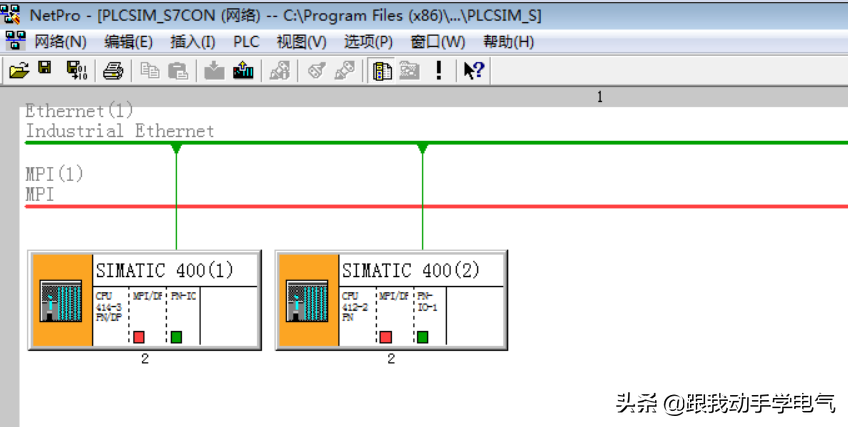

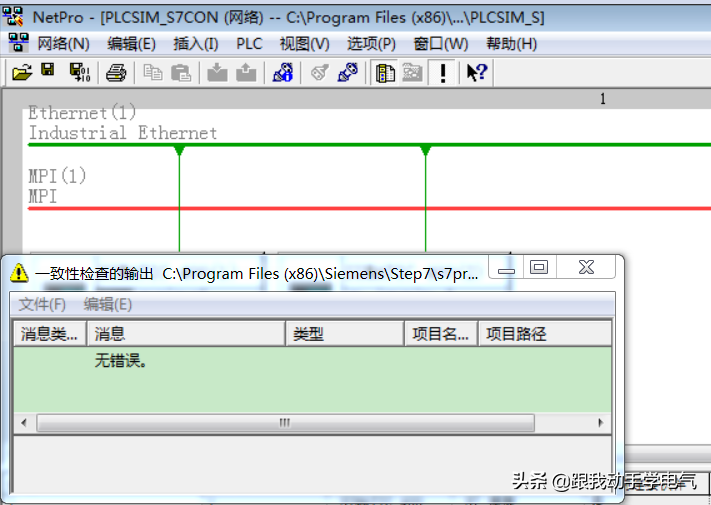

三、组态网络

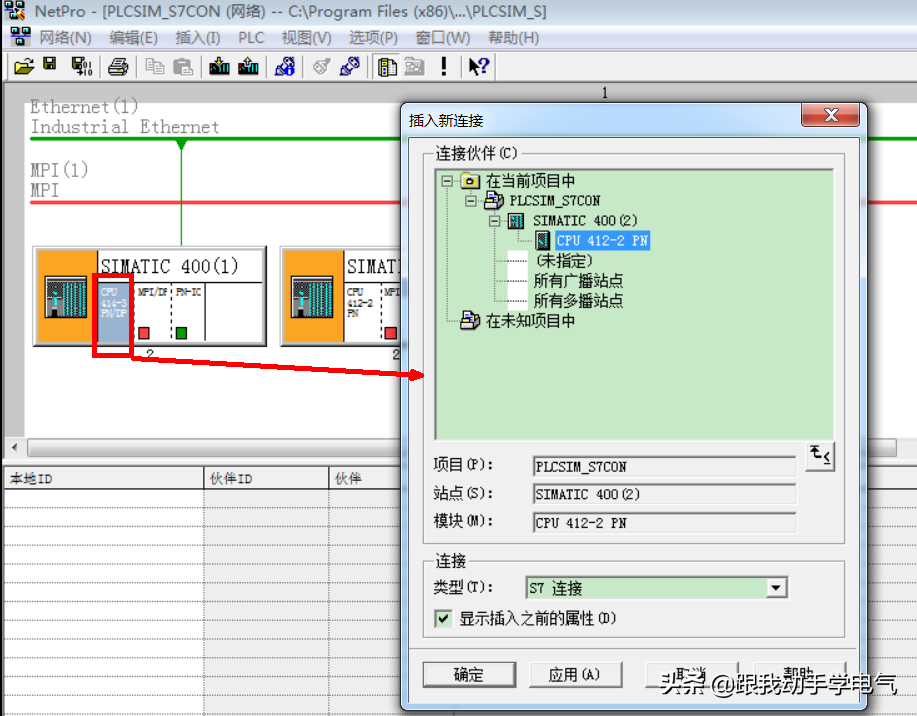

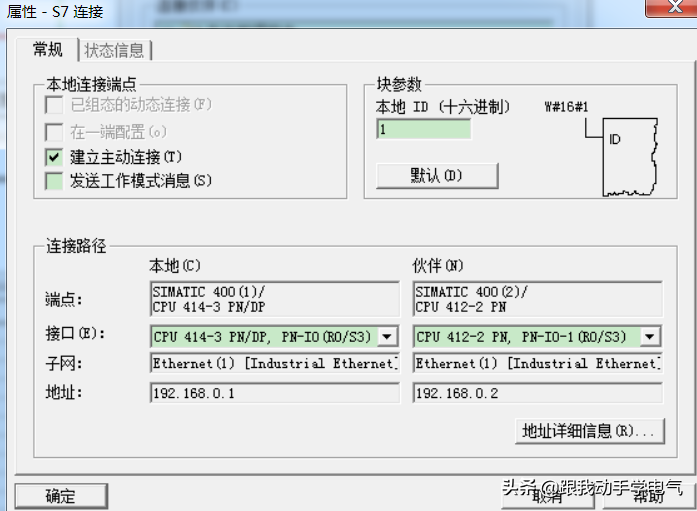

建立两个站点之间的S7连接，单击CPU414-3PN/DP，单击鼠标右键，选择"插入新连接"，在"插入新连接"，对话框选择通讯方CPU（Partner），选择连接类型S7连接（默认选择），如下图
四、开始编程，在两个CPU中分别进行编程，本例中将使用SFB12和SFB13，关于系统功能块的说明，大家可以到西门子官网去找"SIMATIC用于S7-300_400系统和标准函数"。这里就不过多的介绍了，本文主要以仿真举例为主。

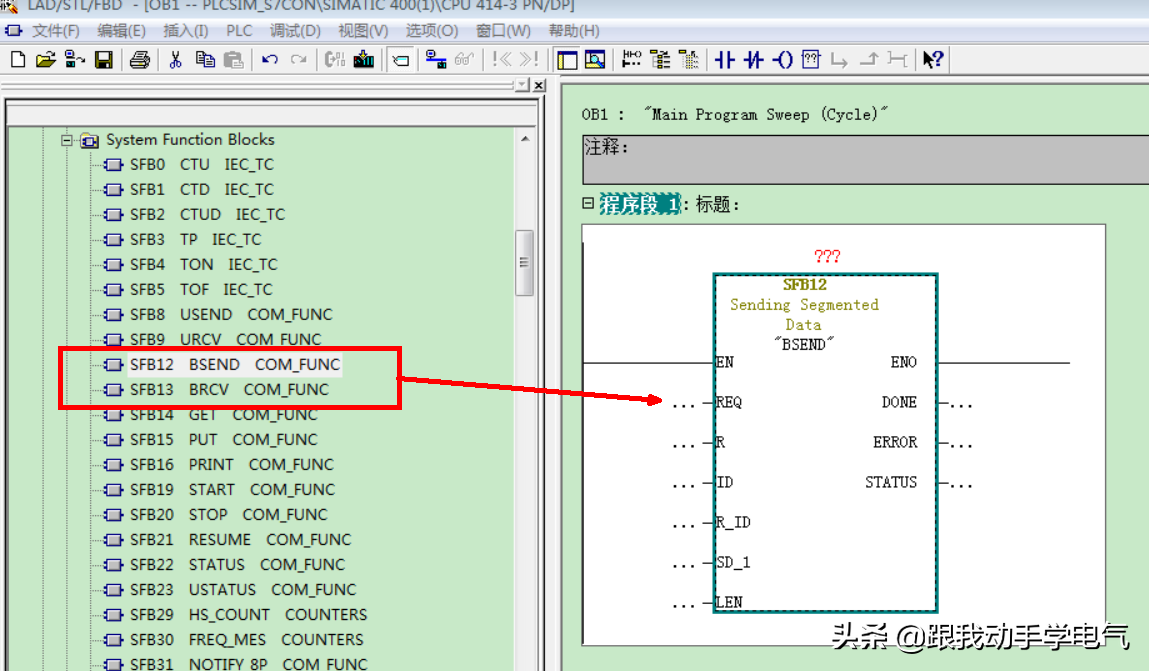

本文在414-3PN/DP的OB1中调用SFB12，412的OB1中调用SFB13实现两个PLC之间的S7通讯，通讯长度6个字节。

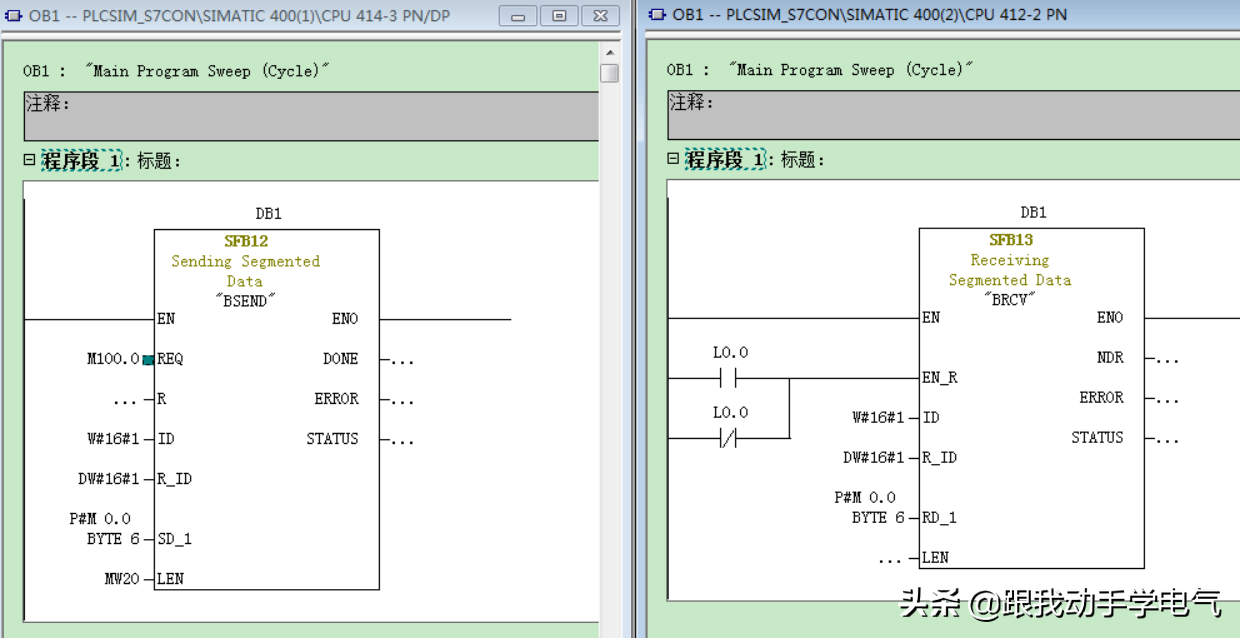

编写好的程序如下图所示：
五、开始仿真

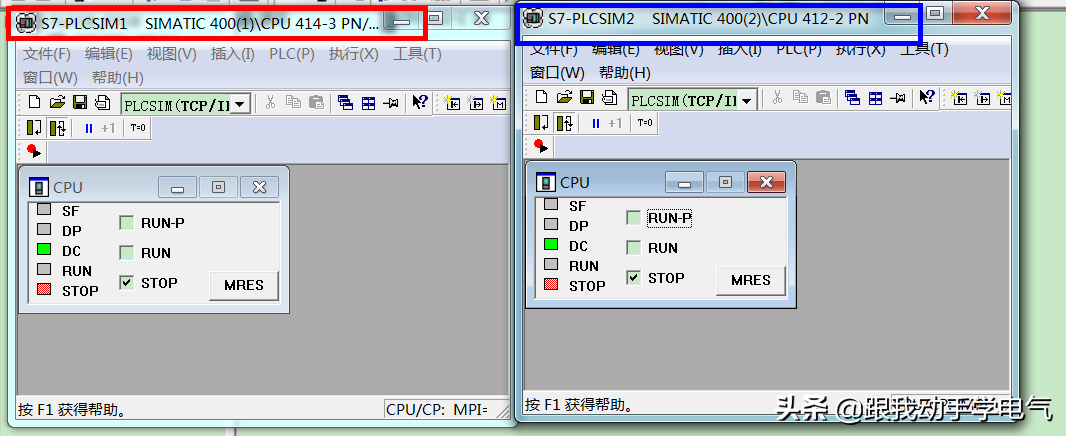

分别打开两个仿真器：并将两个程序分别下载对应的仿真器中，

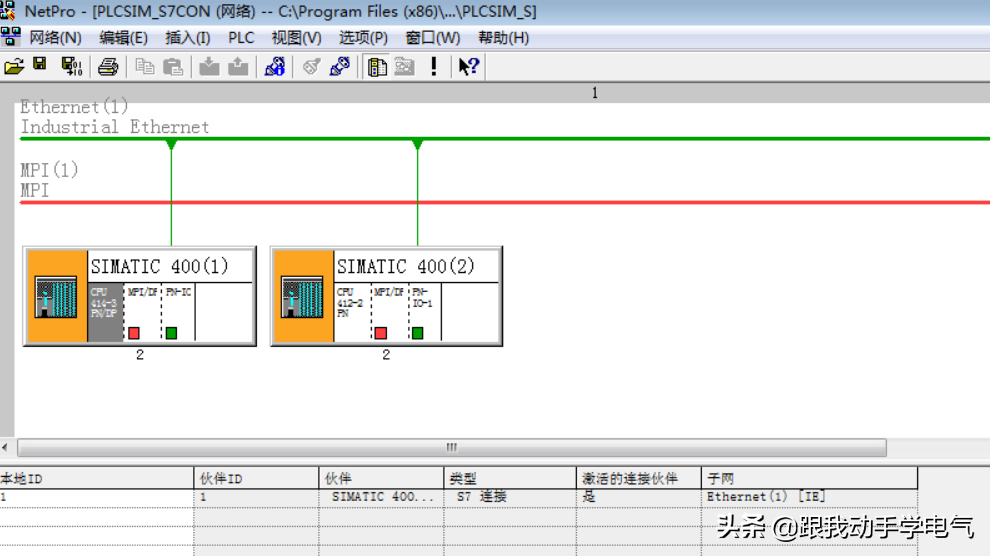

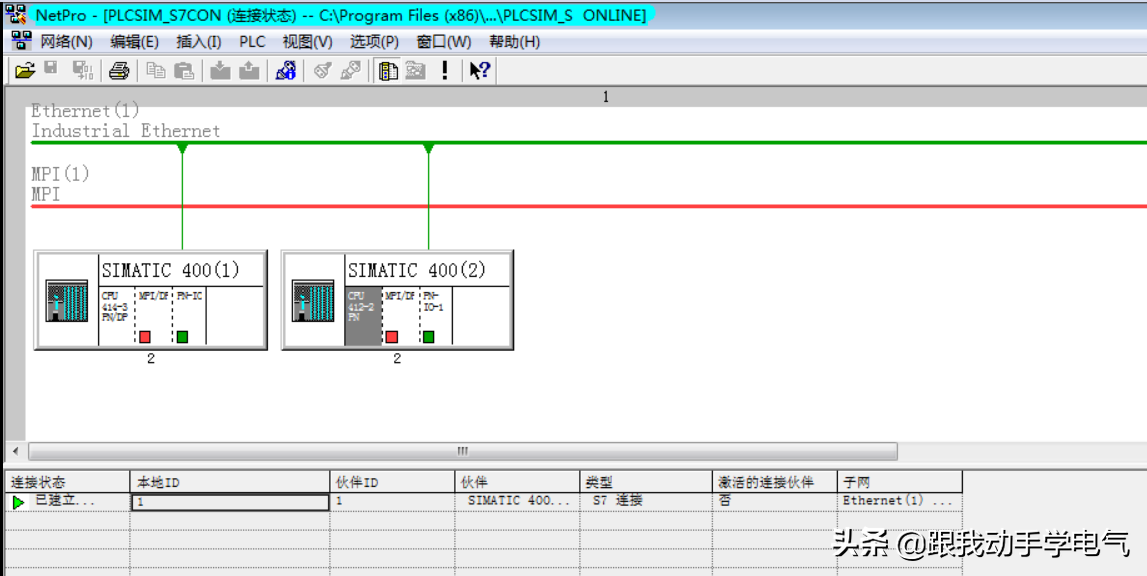

下面我们进行通讯测试：将两个下载到PLCSIM中的站点CPU切换到RUN-P模式，打开Netpro查看激活的连接状态，可以看到连接已经建立成功。如下图所示：

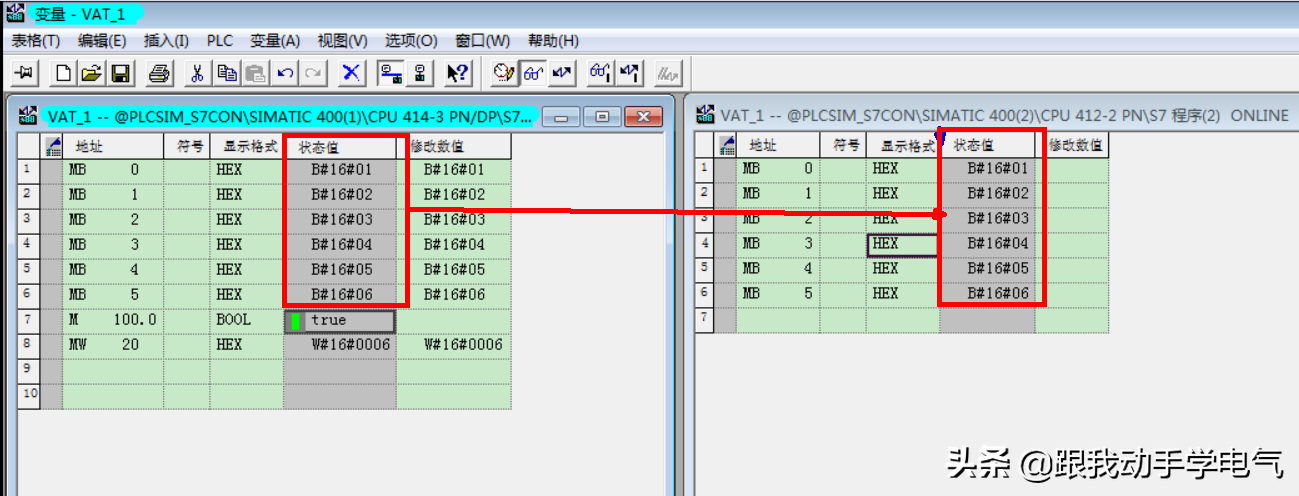

到此，我们的工作就都做完了，我们看看结果，在两个站点BLOCK中各建一个变量表，PLC1监控发送缓冲区MB0~MB5，由0变1产生上升沿时将数据发送给PLC2；PLC2监控接收缓冲区MB0~MB5。如下图所示：
