图文详解PLCSIM实现仿真两个CPU仿真,可以这样使用!

PLCSIM可以仿真两个CPU之间的S7通信、TCP通信、ISOONTCP通信，下面逐一进行示例，因为TCP和ISOONTCP相同，所以只示例ISOONTCP。

第一篇：S7通信

一、同一项目里的两个CPU仿真器的S7通信

添加两个设备，CPU1-1212作为客户端，CPU2-1215作为服务器端，IP地址分别设为192.168.1.6和192.168.1.7，激活“启用时钟存储器字节”。通信目的是将CPU1212发送数据区数据传输到CPU1215接收数据区，同时1212接收数据区接收来自CPU1215发送数据区的数据。

1.1客户端CPU1212组态S7连接，如图1所示。

图1：客户端组态S7连接

1.2客户端CPU1212添加数据通信数据块，比如s7com(DB1)建立S和Rev两个数组（Array[0..9]ofint），S数组代表CPU1212发送数据区，Rev数组代表CPU1212接收数据区,如图2所示。

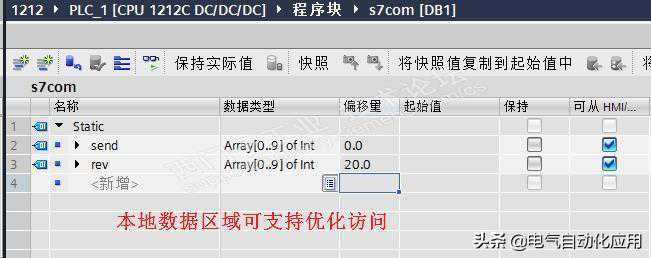

图2：建立收发数据块

1.3服务器CPU1215添加数据通信数据块，同样s7com(DB1)建立S和Rev两个数组（Array[0..9]ofint），S数组代表CPU1215发送数据区，Rev数组代表CPU1215接收数据区，与客户端一样。

1.4客户端CPU1212编程

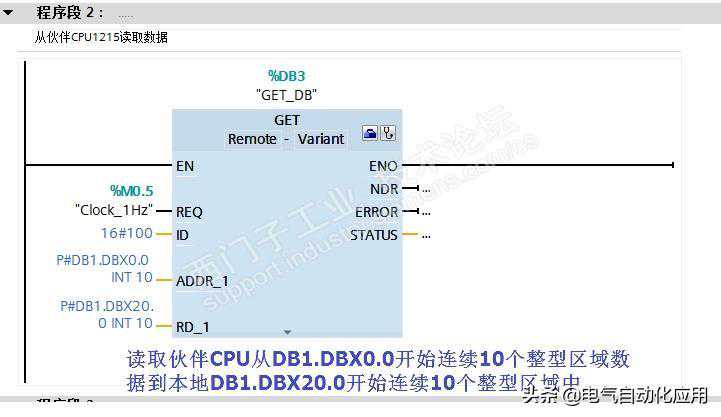

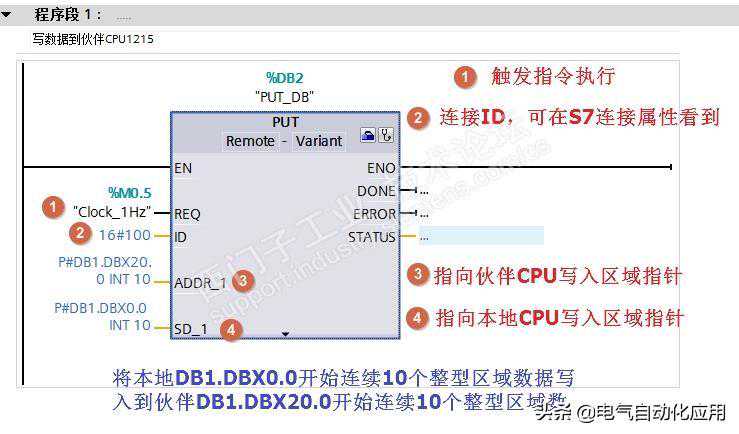

调用“PUT”指令将数据写入到伙伴CPU1215中，调用“GET”指令从伙伴CPU1215读取数据，如图3和4所示。

图3：PUT指令

图4：GET指令

1.5服务器端CPU1215设置“允许来自远程对象的PUT/GET通信访问”,如图5所示。（无需编程）

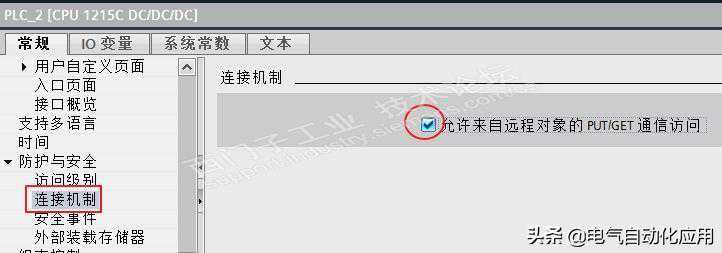

图5：服务器端勾选允许远程访问

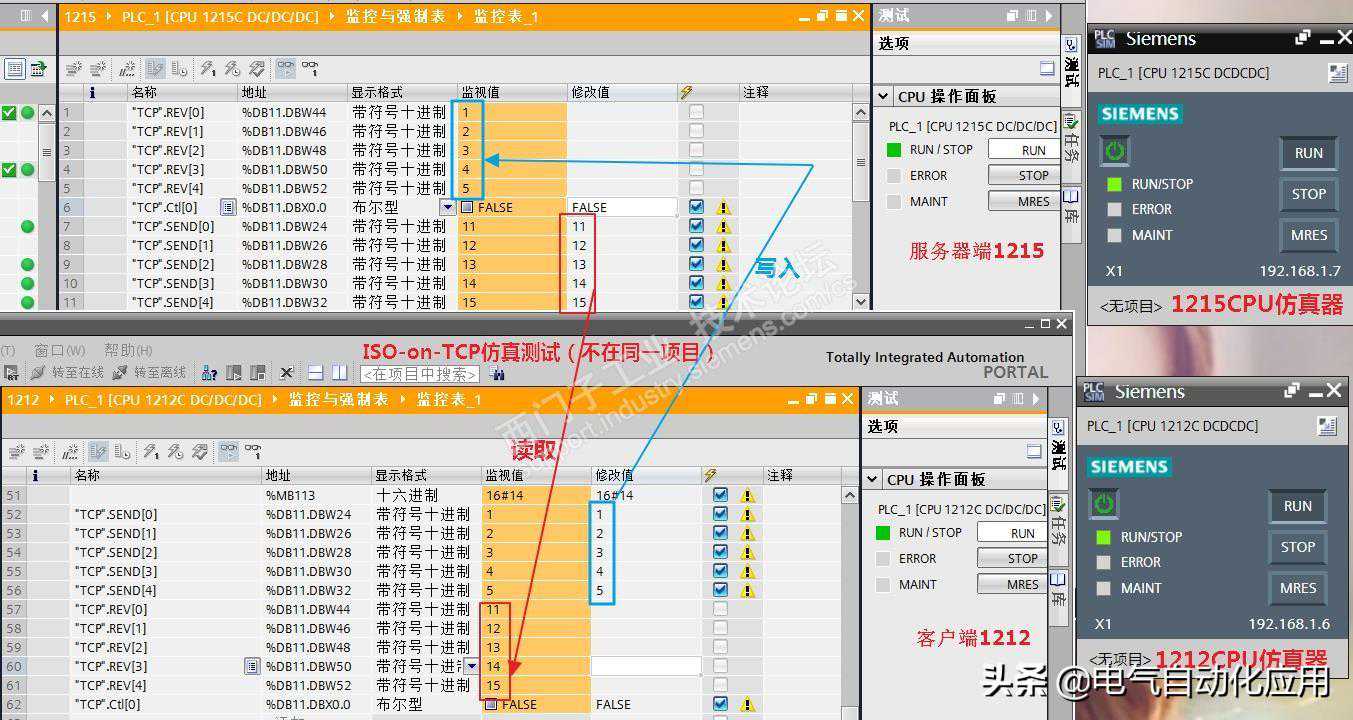

1.6启动各自仿真器并进行下载测试,如图6所示。

图6：:仿真通信测试

二、不同项目里两个CPU的S7通信仿真

还以CPU1212（客户端）和CPU1215(服务器端)为例，只是两个CPU在不同的项目里。

2.1客户端项目CPU组态编程

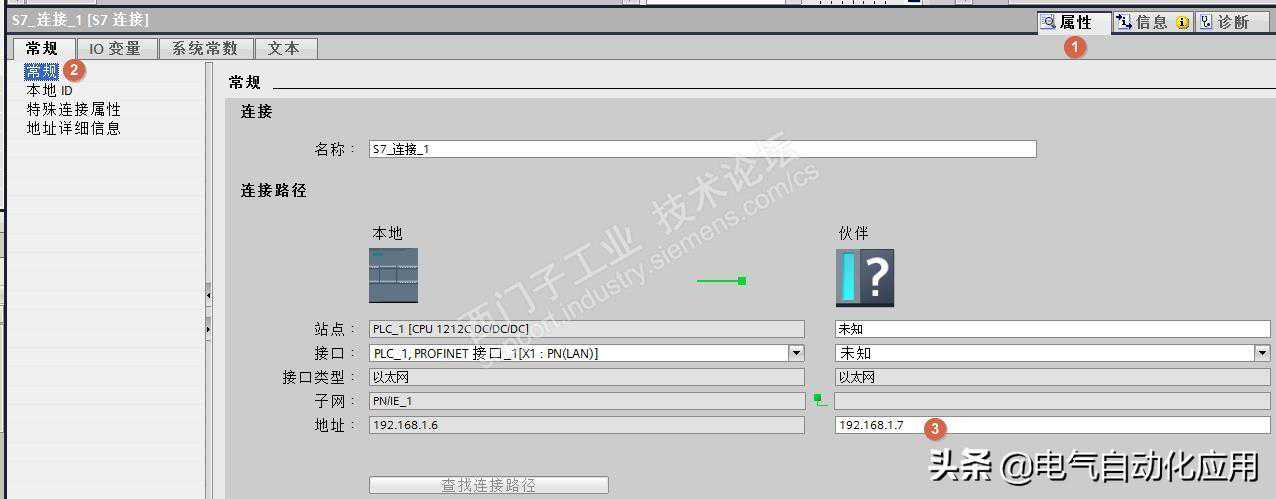

与同一项目里组态编程基本一致，区别就是连接参数里通信伙伴方选择未指定，同时在“常规”属性里填写未指定伙伴方的IP地址，如图7和8所示。

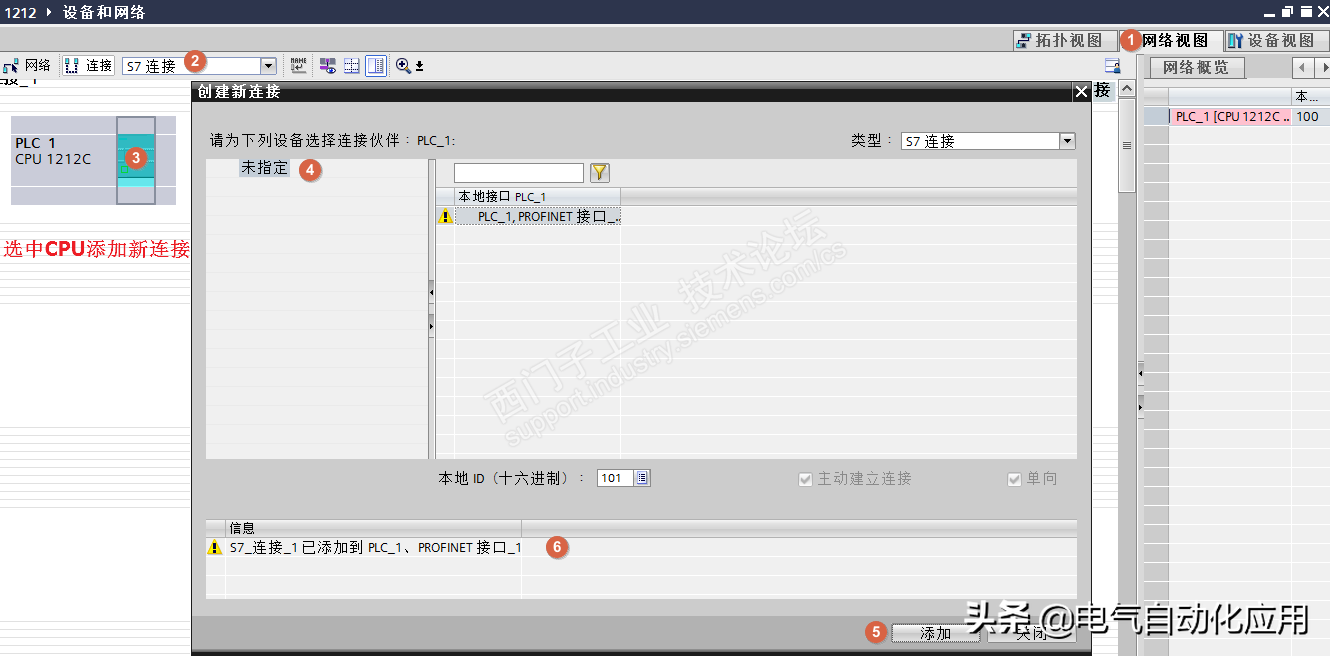

图7：创建未指定连接

图8：填写伙伴IP地址

程序里还是建立数据块S7com收发数据，同时调用“TSEND”和“TRCV”指令用于发送和接收数据，与前面一样不再赘述。

2.2服务器端项目CPU1215组态

与同一项目里一样，CPU1215建立数据S7com用于收发数据即可，无需编程，同时勾选“允许来自远程对象的PUT/GET通信访问”。

3.3通信测试

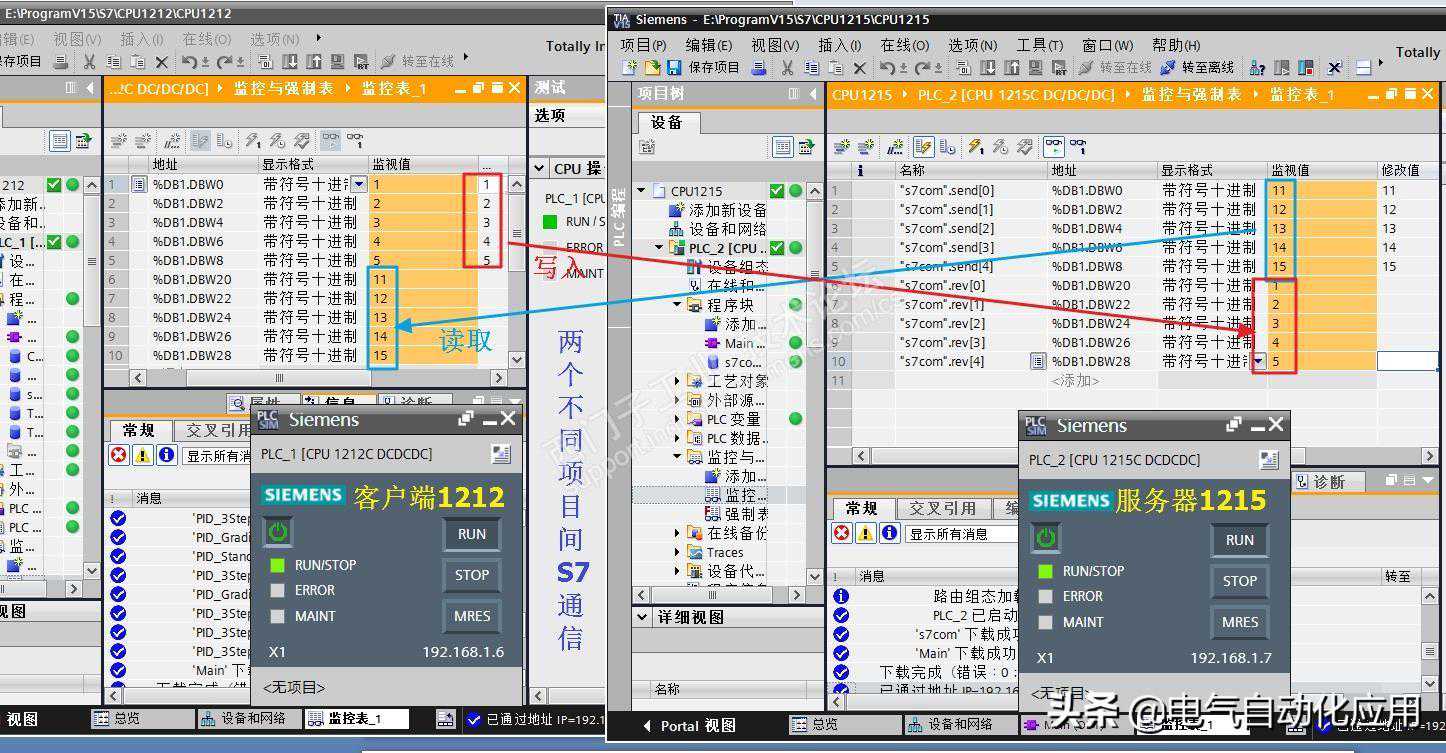

图9：不同项目通信测试

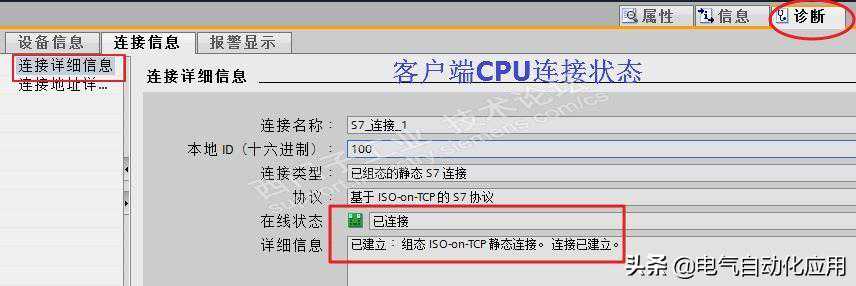

提示：成功建立S7连接是PUT/GET指令数据访问成功的先决条件，可在S7连接属性里“诊断连接信息连接详细信息”里查看连接状态，如图10所示。

图10：查看S7连接状态

至此PLCSIM仿真CPU间S7通信就结束了。

第二篇：ISOONTCP通信仿真

一、同一项目里两个CPU的ISO-on-TCP通信仿真

1.1客户端CPU1212编程：

1)添加数据通信数据块，比如TCP(DB11)建立S和Rev两个数组（Array[0..9]ofint），S数组代表CPU1212发送数据区，Rev数组代表CPU1212接收数据区。

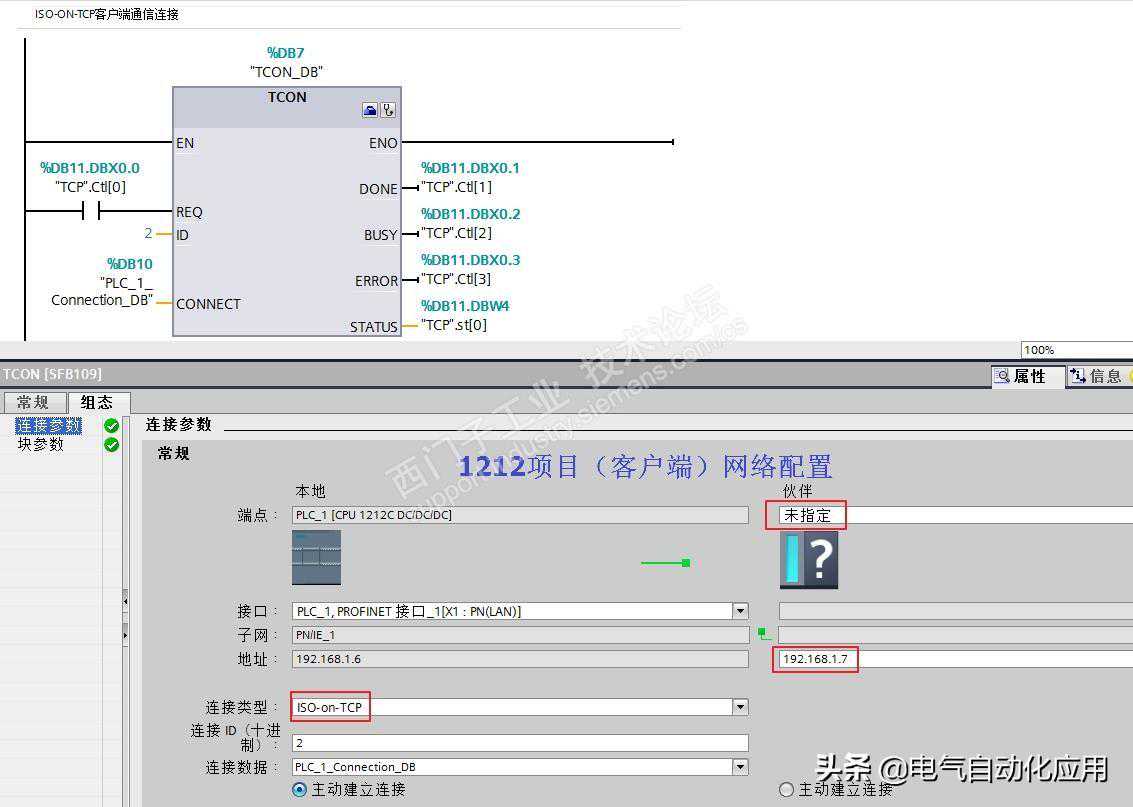

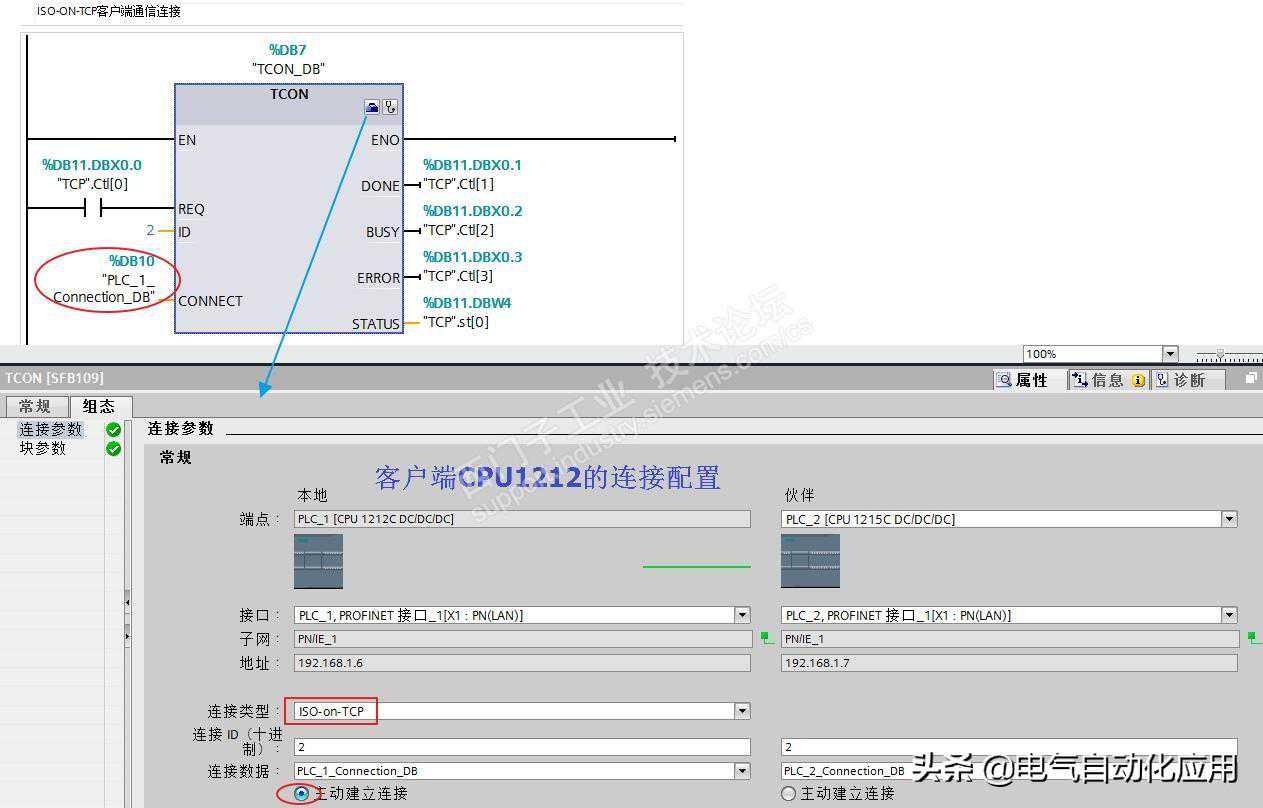

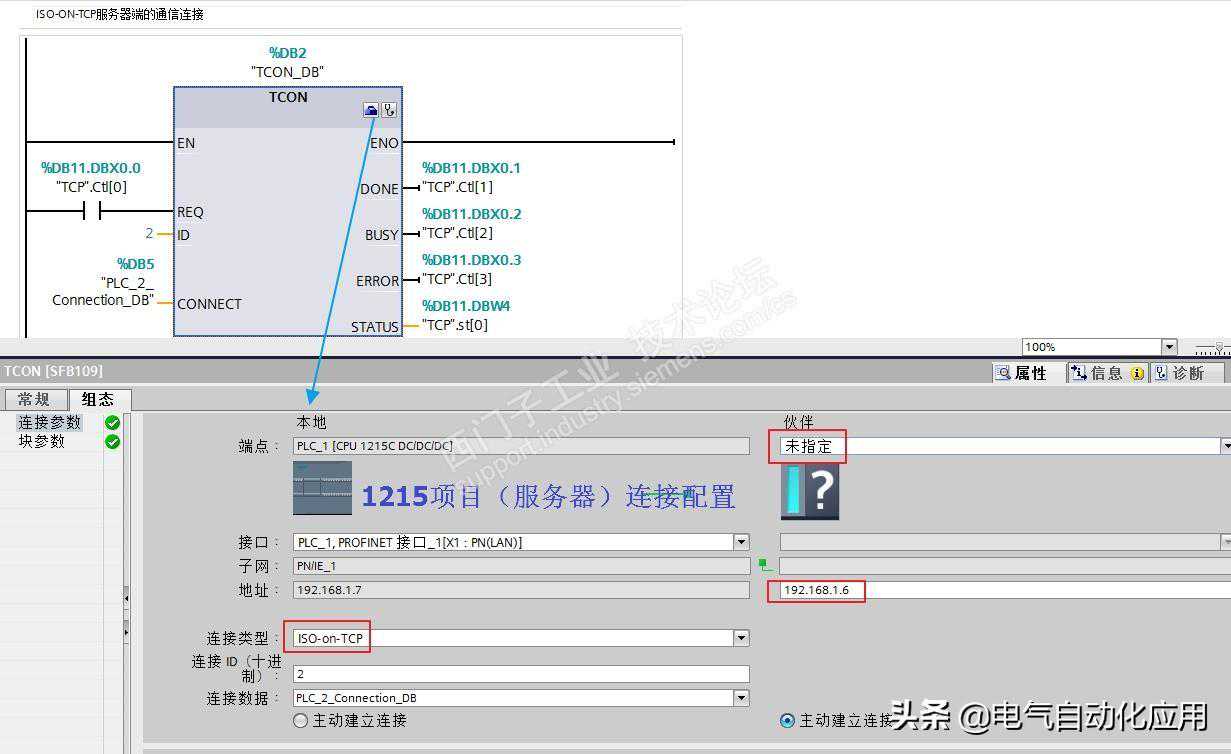

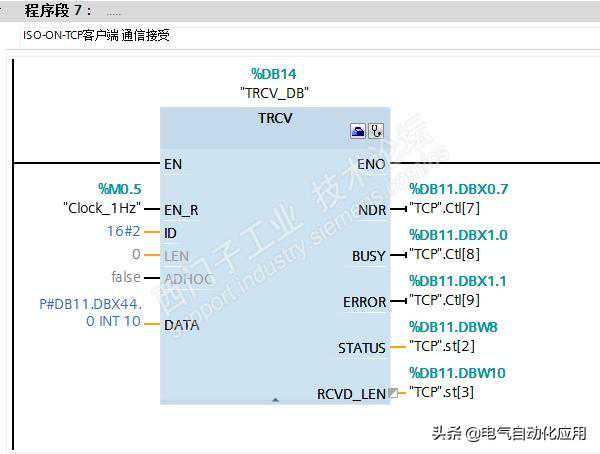

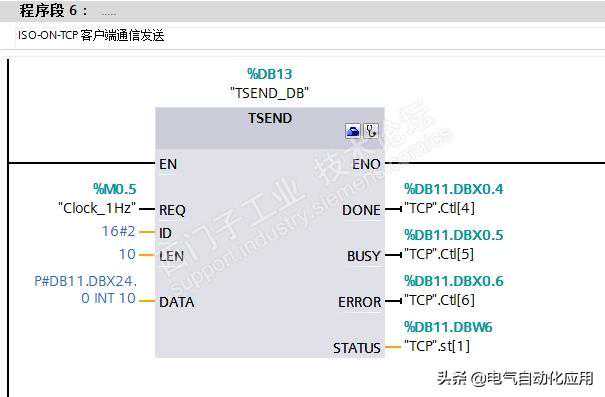

2)在主程序OB1中调用“TCON”指令，建立ISO-on-TCP连接。单击“TCON”指令右上角“开始组态”按钮，在巡视窗口中选择“TCON”指令的“属性组态连接参数”，直接配置连接属性。连接类型选择“ISO-on-TCP”,“连接数据”里选择“新建”时，系统将自动创建一个连接数据块，如图11所示。
