FC105、FC106参数设置中文说明
1、FC105
SCALE功能接受一个整型值(IN)，并将其转换为以工程单位表示的介于下限和上限(LO_LIM和HI_LIM)之间的实型值。将结果写入OUT。SCALE功能使用以下等式：
OUT=[((FLOAT(IN)-K1)/(K2-1))*(HI_LIM-O_LIM)]+LO_LIM
常数K1和K2根据输入值是BIPOLAR还是UNIPOLAR设置。
BIPOLAR：假定输入整型值介于7648与27648之间，因此K1=-7648.0，K2=+27648.0
UNIPOLAR：假定输入整型值介于0和27648之间，因此K1=0.0，K2=+27648.0
如果输入整型值大于K2，输出(OUT)将钳位于HI_LIM，并返回一个错误。如果输入整型值小于K1，输出将钳位于LO_LIM，并返回一个错误。
通过设置LO_LIMHI_LIM可获得反向标定。使用反向转换时，输出值将随输入值的增加而减小。
FC105参数
错误信息
如果输入整型值大于K2，输出(OUT)将钳位于HI_LIM，并返回一个错误。如果输入整型值小于K1，输出将钳位于LO_LIM，并返回一个错误。ENO的信号状态将设置为0，RET_VAL等于W0008。

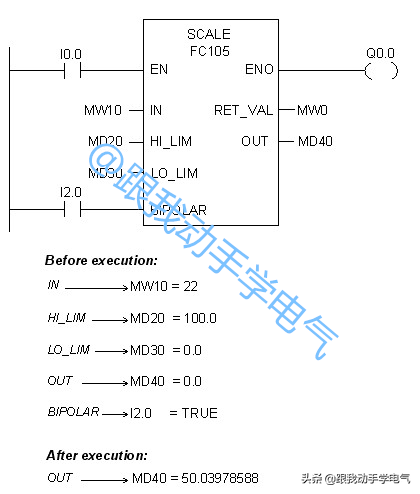

实例
如果输入的信号状态为1(激活)，则执行SCALE功能。在本例中，整型值22将转换为介于0.0和100.0之间的实型值，并写入OUT。如的信号状态所示，该输入值为BIPOLAR。
如果该功能的执行没有错误，ENO和的信号状态将设置为1，RET_VAL等于W0000。
2、FC106
UNSCALE功能接收一个以工程单位表示、且标定于下限和上限(LO_LIM和HI_LIM)之间的实型输入值(IN)，并将其转换为一个整型值。将结果写入OUT。
UNSCALE功能使用以下等式：
OUT=[((IN-O_LIM)/(HI_LIM-O_LIM))*(K2-1)]+K1
，并根据输入值是BIPOLAR还是UNIPOLAR设置常数K1和K2。
BIPOLAR：假定输出整型值介于?7648和27648之间，因此，K1=-7648.0，K2=+27648.0
UNIPOLAR：假定输出整型值介于0和27648之间，因此，K1=0.0，K2=+27648.0
如果输入值超出LO_LIM和HI_LIM范围，输出(OUT)将钳位于距其类型(BIPOLAR或UNIPOLAR)的指定范围的下限或上限较近的一方，并返回一个错误。
FC106参数
参数说明数据类型存储区描述
EN输入BOOLI、Q、M、D、L使能输入端，信号状态为1时激活该功能。
ENO输出BOOLI、Q、M、D、L如果该功能的执行无错误，该使能输出端信号状态为1。
IN输入REALI、Q、M、D、L、P、常数欲转换为整型值的输入值。
HI_LIM输入REALI、Q、M、D、L、P、常数以工程单位表示的上限。
LO_LIM输入REALI、Q、M、D、L、P、常数以工程单位表示的下限。
BIPOLAR输入BOOLI、Q、M、D、L信号状态1表示输入值为双极。信号状态0表示输入值为单极。
OUT输出INTI、Q、M、D、L、P转换结果。
RET_VAL输出WORDI、Q、M、D、L、P如果该指令的执行没有错误，将返回值W0000。对于W0000以外的其它值，参见"错误信息"。
错误信息
如果输入值超出LO_LIM和HI_LIM范围，输出(OUT)将钳位于距其类型(BIPOLAR或UNIPOLAR)的指定范围的下限或上限较近的一方，并返回一个错误。
ENO的信号状态将设置为0，RET_VAL等于W0008。

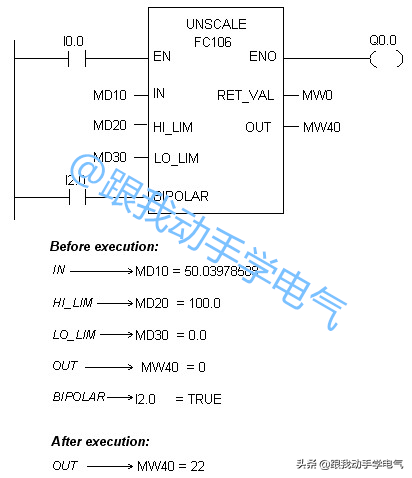

实例
如果输入的信号状态为1(激活)，则执行UNSCALE功能。在本例中，标定于0.0和100.0之间的实型值50.03978588，将转换为一个整型值，并写入OUT
。如的信号状态所示，该输入值为BIPOLAR。
如果该功能的执行没有错误，ENO和的信号状态将设置为1，RET_VAL等于W0000。
