CJ2M接口

通讯方式
USB、RS232、RS485、RS422是CJ系列的主要通信接口,在现场调试、设备连接中应用广泛。
(1)USB口通讯的正确使用

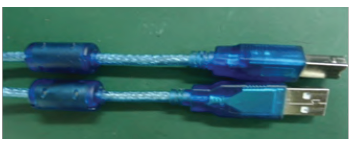

①通讯电缆:请使用可靠屏蔽、且带磁环的通讯电缆,防止电磁或噪音干扰。

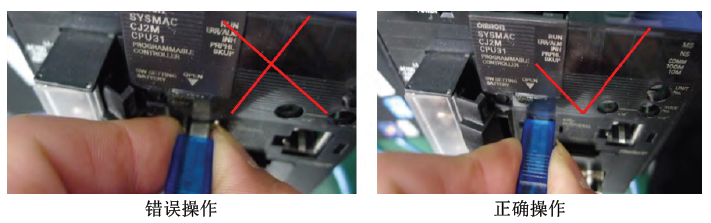

②使用操作:避免在通信时插拔USB电缆,且插拔时避免手直接触碰USB口上的金属面,防止静电侵入。

③未正确连接USB会导致如下故障
a.带电热插拔或强静电可能会导致USB口通讯回路烧毁,无法通讯,如下图所示。

(2)RS232口的正确使用

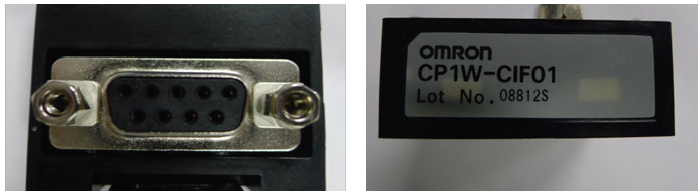

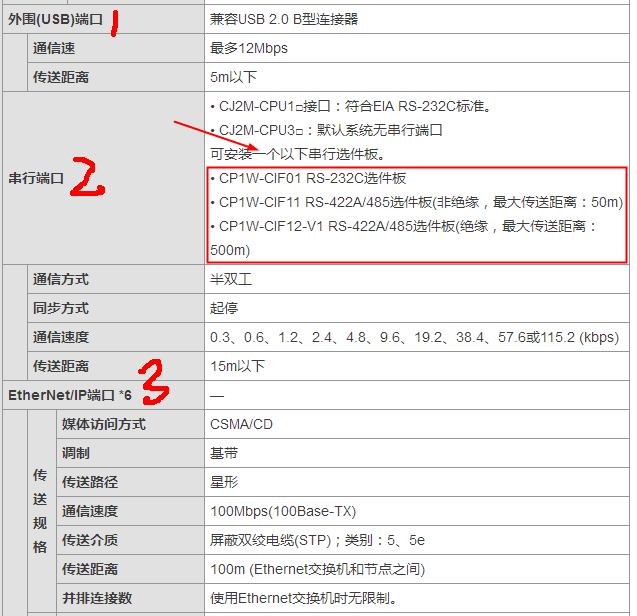

①适配器选择:CJ1/2系列PLC中,多数自带RS232端口就能实现通讯,而CJ2MCPU3口系列没有,需选择通讯适配器CP1W-CIF01才能使用,如下图。

②制作通讯电缆时请使用屏蔽电缆。

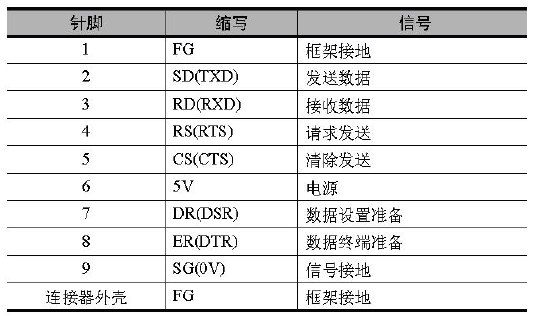

③自行制作通讯电缆时,确保针脚连接正确,CP1W-CIF01针脚定义如下图
主要针脚:2是发送,3是接收,9是信号地。

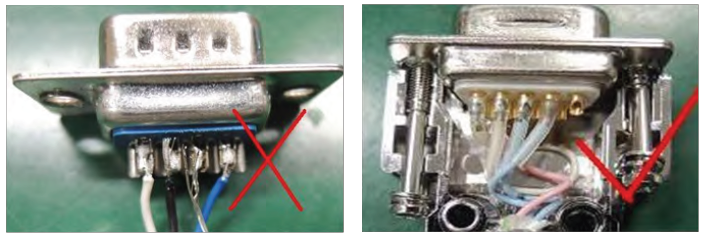

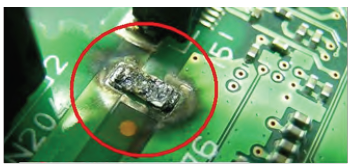

④焊接时引脚请套上绝缘套管,避免虚焊或短路,如下图。

⑤避免在通讯时插拔电缆,避免在PLC通电时插拔通讯适配器(CP1W-CIF01)。
⑥未正确使用RS232口会导致如下故障

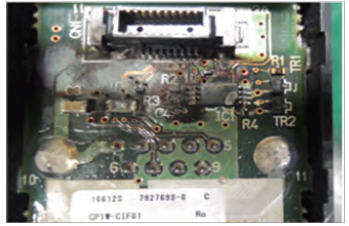

误接线、热插拔或通讯干扰导致PLC串口损坏或通讯适配器烧毁,如下图。

(3)RS485/422口的正确使用

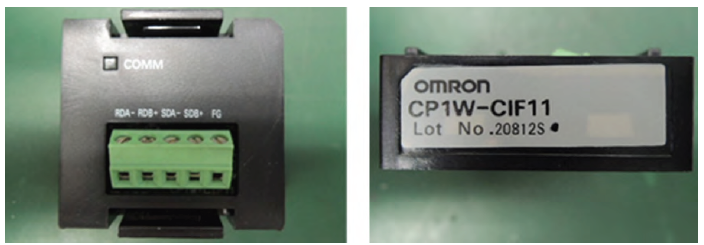

①CJ2系列PLC在使用RS485/422通讯时,需要选用通讯适配器CP1W-CIF11(非隔离型),CP1W-CIF12(光耦隔离型)如下图。

②制作通讯电缆时请使用屏蔽电缆。
③连接通信电缆时注意针脚定义,避免连接错误,拧紧螺丝扭矩控制在0.28。

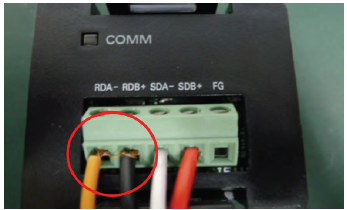

④通信电缆接头处避免线头毛刺引起短路,如下图

⑤RS485/422通讯时的拨码设置

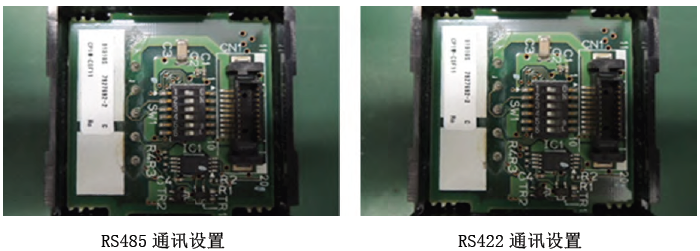

RS485通讯时,CP1W-CIF11/12的拨码开关23为ON。
RS422通讯时,CP1W-CIF11/12的拨码开关23为OFF。

⑥避免在通讯状态下插拔电缆,避免在PLC通电状态下插拔通信适配器(CP1W-CIF01)。
⑦未正确连接RS422/485口会导致如下故障

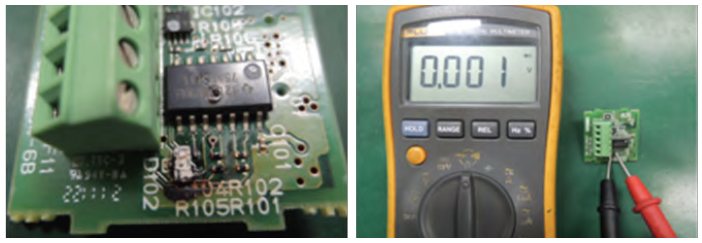

a.误接线或通讯干扰,导致CP1W-CIF11通讯回路损坏,如下图。
