道路交通卡口系统
第一章前言
1、系统背景
随着我国综合实力和国民收入水平的提高，机动车保有量每年以15%~20%的速度在迅猛增长，道路建设步伐不断加快，全国城市化水平也在不断提高，交通管理现状和需求的矛盾进一步加剧，与交通相关的刑事和治安案件也逐年上升，特别是像肇事或做案后驾车沿公路逃逸、盗抢机动车辆、车辆违章行驶等。针对上述问题，公安部相继开展了创建平安大道活动和实施畅通工程，其目的是提高交通管理水平，向科技要警力，适应我国现代化建设需要。
道路交通卡口系统是安装在公路任意断面上，包括的城市的出入口、收费站、省际和市际卡口等处。卡口系统对过往车辆进行自动实时拍摄与记录，并由计算机进行车牌识别以及对车辆进行行驶速度和各类违章的检测、数据采集与报警，必将进一步加大对交通违章、涉案车辆和公路干线交通状况的监控力度，为侦破肇事逃逸案件和治安、刑事案件以及交通违章处理提供有力的线索和证据。有效地遏制交通违章现象，消除交通隐患，降低机动车肇事逃逸和车辆盗抢案件，提高道路交通管理的智能化、现代化水平。
本方案以双向两车道的公路断面为描述背景，采用最优系统配置。同时，本系统是一个模块化的结构，可以根据实际情况进行组合，以适应各种道路情况。
第二章概述
1、指导思想
坚持从实际出发，因地制宜，近期目标与长远发展相结合，立足于成熟、可靠、经济、先进适用的智能交通监控与管理技术，紧闭结合公安交通管理工作实际，注重系统的实用性，合同配置资源，服从、服务于公安交通管理业务需要的原则；采用开放性，模块化、智能化的互联体系结构，依托现有公安交通管理信息网络系统和交通指挥中心管理系统，将各子系统融合成一个有机的整体，实现整个系统科学、高效、可靠、协调的管理与运行。
2、设计原则
成熟性：
采用的识别系统是国内首家通过公安部部级鉴定的车牌识别系统，该系统已在全国10个省市公安交通管理部门成功应用，其中为2008北京奥运服务的交通旅行时间采集系统已完成并通过验收，运行情况良好，得到了业主的高度评价．
先进性：
充分利用科技进步成果，采用先进设备和软件，使系统具有"国内领先，国际先进"的总体水平，并且易于升级换代，在保证其先进性的前提下具有较长的生命周期。
实用性：
系统功能充分满足用户的实际需求，人机界面友好，易于使用、管理、维护。系统设计、选材、选型符合国家和地方政府的法规政策和行业技术标准，与用户及其上级管理部门的有关规定要求相适应，与用户在经济能力方面的实际情况相吻合。
可靠性：
选用集成度高的设备。采用自动检测、自动报警、自动监控和容错等技术。强化防病毒、防误操作、防雷、防盗功能。提供数据备份、恢复措施。系统还将提供用户等级权限保护，有效排除人为因素的干扰。
稳定性：
系统对温度、湿度、照度、电压以及空间电磁场等环境条件的变化有良好的适应能力，对同一物理量的重复测试偏差在合理的额定范围内。
扩展性：
系统采用模块化结构。技术平台和接口协议符合国家、行业和国际相关标准，具有良好的互联，互操作能力，二次开发及支持现有信息系统、指挥中心联网，便于功能和规模的扩展。
3、设计标准
本方案中设计将遵循以下标准：
GB50198－94《民用闭路监控电视系统工程技术规范》
GB50057-94《建筑物防雷设计规范》
GB6510-86《30MHz－1GHz声音和电视信号的电缆分配系统》
GA308－2001《安防系统工程验收规范》
GA/T70-94/T74-94《中华人民共和国公共安全行业标准》
GA/T75-94《安全防范工程程序与要求》
GB50174-93《电子计算机机房设计规范》
SJ/T30003-93《电子计算机机房施工及验收规范》
JGJ/T16-92《民用建筑电气设计规范》
YD5003－94《电信专用房屋设计规范》
《安防系统工程质量检验实施细则（试行稿）》
《工业企业通讯接地设计规范》
4、系统功能概述
1)抓拍并保存车辆图片
系统检测车辆，当车辆通过检测区，系统能够准确地拍摄通过车辆的拍照特写图片和车辆全景图片各一张。牌照特写图片清楚地反映了车牌号码，可用于机器识别和人工辨认牌照号。车辆全景图片可以供人工辨认车型、颜色等信息。
系统采用工业级摄象机，能够在各种复杂光线下拍摄出清晰的图片。
图片采用JPEG的格式存储。
2)识别车辆牌照
系统能够自动识别牌照特写图片，并识别出车辆牌照号码。系统能够识别符合"GA36-92"（92式牌照）和""（02式新牌照）标准的民用牌照和军车、警车等特殊牌照的汉字、字母、数字、颜色等信息。
3)测量车速、车长
系统安装两个线圈检测车辆，每通过一个线圈会触发个信号，根据两个信号的时间差，持续的时间，和线圈距离可计算出车速、车长。
系统综合车长和牌照颜色可得到车型。
4)警
根据系统实时采集到的信息，可进行各类报警，如超速报警，布控车辆报警。
5)车辆信息管理
通过卡口的车辆的各种信息（时间、地点、速度、车型、图片、告警信息）都会保存到数据库中。同时，数据库提供灵活、方便的手段让用户搜索、浏览车辆历史数据。
第三章系统介绍
卡口系统采用《高速行驶汽车号牌自动识别系统》作为核心技术，对过往车辆进行连续全天候实时监测。
1、工作流程
卡口系统工作过程如下：
通过安装在路边的监测设备，实时抓拍该卡点监控范围内通过车辆的图像（包括该车辆车牌和全景图像），通过图像处理和模式识别等先进技术自动识别其号牌及号牌颜色，并分析判断车型，分析识别后保存其完整号牌，车辆号牌颜色，车辆车型和抓拍到的图像以及通过时间，车速，行驶方向，地点等信息。
同时将识别的结果与数据库中信息进行比对，若为"黑名单"中车辆，则自动报警。同时监测超速、逆行、跨压双实线、不按道行驶等违章行为，除保存上述数据外（逆行车辆不进行号牌识别），还将记录行驶方向，车速以及违章原因等信息，为处罚提供依据，并自动报警。
安装在工控机中的交通统计分析软件对采集的数据进行处理，得到所需交通信息并保存。将来联网后报警信息与相应车辆图像等数据将实时上传到中心系统，其余数据可采用定时发送的方式。
系统提供远程控制功能，接收到远端中心系统的指令，进行有效性检验后，能实时响应。包括数据更新，数据查询，指定数据上传等。另外，公安专网上其它合法的电脑用户（未通过中心系统转发而直接发送请求）也可访问卡口系统，系统将检验该用户的身份，并根据其权限对通过检验的合法用户提供相应服务。
2、系统组成
2.1硬件（以两车道为例）
卡口系统由工控机、摄像设备、辅助灯、地感线圈以及车辆检测器等组成。
工控机为卡口系统的核心设备，与其余设备一起协调工作。另外，工控机通过网络通信线路与远端中心系统连接，进行数据和指令的传输，以及为公安专网上其它合法的电脑用户提供远程服务。
双向双车道卡口系统总成图
2.2软件系统
3、系统功能

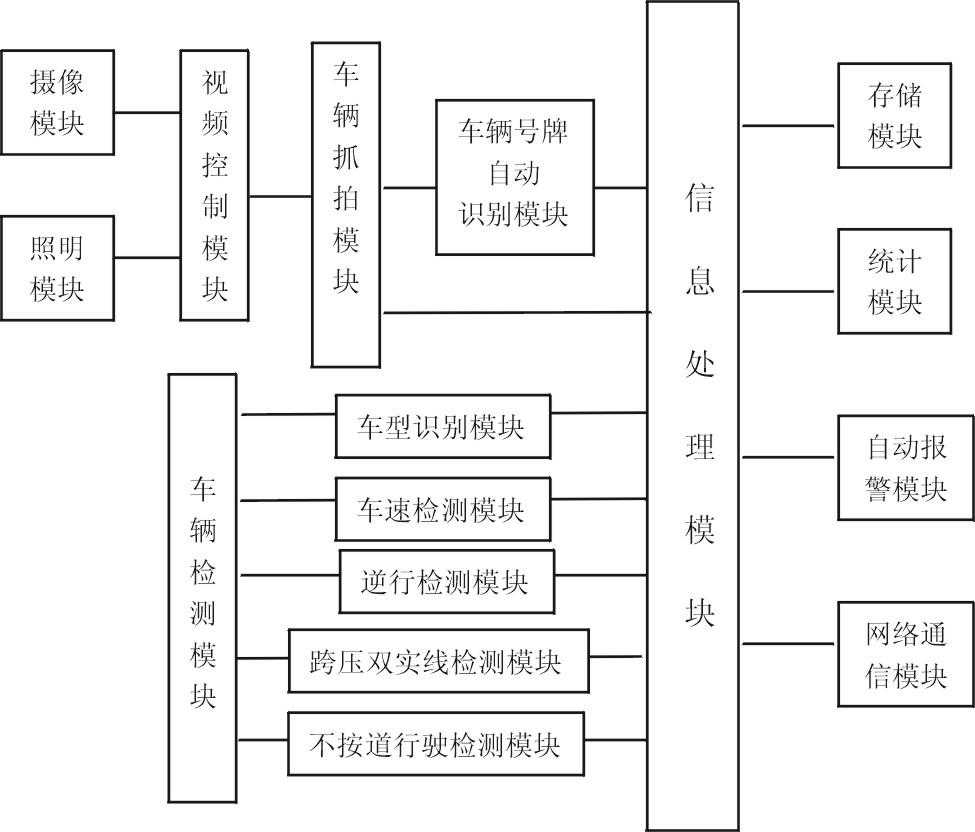

系统逻辑上由识别系统和管理系统两大模块构成：
·识别系统主要负责图象的抓拍，识别，测量车速等；
·管理系统主要负责数据的处理，存储，网络通讯等。
下面是对识别系统和管理系统的功能分别进行描述。
3.1识别系统
该系统能全天候、不间断地对过往的所有机动车辆进行自动拍摄，并把车辆全景、车牌、速度、日期、时间、车辆行驶方向等信息发送给管理系统。
·图像抓拍
·车牌识别
识别软件对抓拍的车牌图象分析处理识别，得到车牌各类信息。
·测量车速
当车辆通过线圈时，车辆检测模块收到两个触发信号后，立即记录车辆通过时间，通过计算，得到车辆通过这两块线圈的时间差，通过下述公式:
车辆通过时的瞬时速度＝线圈间距/时间差
并经过偏差矫正，可计算得到车速。
3.2管理系统
操作人员是通过通过管理软件来使用该系统的，管理软件具有汉化界面、简洁直观、操作方便，各个功能都可根据需要进行配置和管理；比如设置最高车速、行车方向、地点、时间、报警方式（声光报警）等。用户经过简单的培训就能掌握整个系统的操作，系统故障提示都是采用中文的提示。
1、信息处理
接收识别系统发送过来的各类信息，保存到数据库并依据的用户的设置进行相应处理。
违章处理功能
由识别系统传送来的各种信息，包括识别出的号牌、报警信息、车辆图像等，通过与连接的后台数据库或本机上的数据库进行查询比对，可判断是若为"黑名单"中的车辆；接收逆行、跨压双实线检测模块的报警信息，经过有效性判断后，综合其它相关信息，可判断是否逆行、跨压双实线；依据用户的设置，还可进行超速，不按道行驶，以及特定的违章行为判断。
在违章处理后，生成各类报警信息发送到报警模块。
2、远程维护和报警功能
该系统提供多种的网络接口（MODEM、TCP/IP、DDN等）与现有的公安交通管理网络进行通信，通信协议根据用户要求而定，提供各种远程维护信息。
1）、提供远端控制功能，通过检验远端指令的有效性后，对合法指令进行响应。包括数据更新，数据查询，数据传送以及系统设置等操作。
2）、采用软硬件结合方式，能自动监控系统的正常工作。告和紧急报告两种方式，向远端指挥中心报告情况，使中心值班人员更方便，有效地监控系统正常运行。其中工作告方式；紧急情况包括无法解决的系统问题、报警信息等。
3）系统的室外设备箱都安装有防盗报警装置，通过此装置来触发报警信号，通过网络传输到指挥中心。
3、精确和模糊查询功能
提供准确查询和模糊查询两种方式。如下图所示，可利用日期、时间范围，行驶方向、车型（大小车）、速度、车牌、报警类型（违章类型）等等多种方式进行灵活地查询，包括单一条件查询、组合条件的查询。
4、统计及打印功能
统计
能对多种交通信息进行统计。在每个卡点可实现包括车道机动车流驶入量、车道机动车流驶出量、车辆通过的瞬时速度、平均车头距离等交通信息的统计。通过网络系统，将各值班点的统计数据传输到指挥中心，还可实现包括城区出入车辆数及车辆OD调查等交通信息的统计。统计数据可通过多种直观的图示方法进行显示，包括直方图、饼图、折线图、柱型图等。
分析
系统能对采集到的交通参数进行分析计算，包括道路驶入量和驶出量、引道驶出比例、路段平均机动车延误、平均车速、路段平均车辆占有率等信息。还可根据用户需要，开发能检验样本数据以及采用多种统计分析算法的分析软件。分析数据可通过多种直观的图示方法进行显示，包括直方图、饼图、折线图、柱型图等。
主要用于对系统采集数据进行统计，得到相关交通信息。
打印
提供打印功能，能将打印各种所需的交通信息，打印的格式将按照用户预先设置的格式。包括统计直方图，查询的结果等信息均可打印。
5、系统支持二次开发
该系统的管理软件提供二次软件开发功能，提供标准（企业自定）的开放开发接口给用户，标准接口包括了接口数据格式、数据定义、通信协议、库函数以及开发控件等，满足用户将来与指挥中心联网的需要。将来如果用户需要进行二次开发，我们将为用户提供帮助。
6、完善的系统管理
多级用户权限管理
用户权限分为操作员、管理员以及系统分析员三个级别，每个级别各具不同的工作权限。
防病毒软件
该系统中采用最新的瑞星防病毒软件2005增强版，能有效的防治病毒。实时地查毒、杀毒处理，提高系统的抗病毒干扰的能力。
7、循环存储功能
该系统提供自动更新和循环存储功能，所有的系统采集到的交通信息均可存储在硬盘上，同时统计得到的结果以及用户输入的信息均可进行保存。存储的信息的路径将由用户根据实际情况进行选择，还可根据需要，采用不同的压缩方式对保存数据进行先压缩后存储的操作，增大系统存储信息的总量。
系统存储包括一幅车牌图像、一幅全景图像，车辆通过时间，识别出的车牌信息（包括号牌字符和号牌颜色）以及根据数据库查询出信息（例如车主，厂商信息）等。为了增加存储图像数，采用JPEG图像压缩技术，压缩比为20～40倍，每套设备存储彩色全景图可达几十万幅。
当系统容量饱和时，即已存储的图像达到了系统的最大容量，系统能对以前的图像逐步自动刷新，即对最前面的图像数据依次进行覆盖，始终保留最新数据。
数据备份
系统采用P4双硬盘工业计算机（IPC-810），其中一个硬盘用来备份数据，来保护用户数据不因意外情况而发生掉失图像的现象。
第四章网络与指挥中心系统
1、网络通讯系统
网络通信系统用于连接卡口系统和中心系统，可传输、交换数据或执行其它指令。例如，"黑名单"数据的实时下载更新或上传更新。系统可采用10MVPN光纤或DDN专线等方式来传输各种信息，使卡口系统和中心系统形成一个整体，能有效提高系统工作效率，保障了传输数据的可靠性和安全性。具体的网络连接方案将根据用户需要和实际情况决定。
2、指挥中心系统
2．1系统介绍
中心系统即中央控制系统，卡口系统的各种信息和数据都可通过网络通信系统送到中心系统，进行收集、整理、调用、判断和存储。中心系统将对卡口系统的信息和数据进行分析处理，同时具有监控作用，能对卡口系统下达各种命令，卡口系统按照中心系统的指令完成相应的功能操作。这样，各站点以中心系统为核心集成在一起，形成一个有机的整体。中心系统同时提供远程服务，合法用户可通过公安专用网络在远程进行数据查询以及发送指令等。
2．2系统功能
该系统具有以下功能：
自动报警功能
对卡口系统传来的各种报警信息及其相关信息进行实时响应。报警范围包括系统内部的故障、超速车辆和设置的车辆车牌信息（即"黑名单"中车辆）。系统采取自动报警方式提醒值班人员执行相应措施。报警采用多种方式，例如以声音报警，提醒中心的值班人员；同时在显示器屏幕上通过显示闪烁告警信息等方式报告告警的内容。或可根据客户具体需要，采用专用的报警设备等。
汇总、储存数据功能
通过与卡口系统的接口，接收卡口处理后的数据，例如识别出的车辆号牌，违章车辆情况以及交通信息统计数据等。汇总所有数据，并按预先设置的准则对这些数据进行存储。
查询、输出功能
提供友好的界面，方便的操作，实现人机对话功能。值班人员可通过多种方式，包括模糊查询和精确查询等，从保存的数据资料中查找各类信息，进行数据搜索与浏览。例如，可以使用车辆车牌（通配符）、通过时间、车型、车速、地点、行驶方向、违章类别等条件进行精确或模糊查询以获得相应的数据。同样，其它具有搜索与浏览数据权限的用户也可通过公安专用网络在远程进行上述操作。
所有的这些查询等操作将根据用户等级，对数据的访问具有不同的权限，这样，有效地保护数据的安全。
综合调度处理功能
通过与各卡口系统的接口，实现对卡口的综合调度处理功能。根据系统的运行需求，有效的协调各卡口系统对资源，信息的共用，使整个系统高效率的运行。同时对卡口系统所引起的系统非正常工作情况提供强有力的监控作用，通过报警方式通知值班人员进行相关处理，或根据预设的方式进行机器自动纠错。这两种方式可根据用户需要任选其一或有机结合，这样通过及时调整，使出现故障的卡口系统很快恢复正常工作。
同时，可协调统一中心系统中的各服务器和工作站，使其与各卡口系统组成高效运行的系统。
联网和信息发布
系统通过与公安专用网络系统联网的方式，可接收各卡口系统的上传数据和工作情况报告等；同时给各卡口系统下传指令或数据，特别是"黑名单"数据实时同步更新。同时，根据实际需要，还可向指定的网络地址发送或接收信息以及指令等。
2．3组成结构
中心系统从其功能上可由中心服务器、网络工作站、监控管理工作站、数据库管理工作站、报警接警工作站、图形工作站（建议配置）以及打印机等其它设备组成。
对此部分的建设，应根据实际情况及现有设备再做具体设计，在此只对该部分做建议性的规划．
组成结构示意图如下：
下面是中心系统中各设备的功能介绍：
中心服务器
用于接受保存卡口系统发回数据，并根据用户设置的准则转发不同的数据信息给相关的工作站。同时接受其他工作站发来的指令或数据，并可发送指令或更新数据给卡口机。
通过VLANVPN网络与卡口系统连接，接受卡口系统上传的数据信息，包括系统内部的故障、超速车辆和设置的车辆车牌信息（即"黑名单"中车辆）等。接受到实时的数据后，保存在硬盘上。
根据预先设置的准则可发送不同数据给相关工作站。例如：各种报警信息发送给接警报警工作站；需保存的重要数据发送给数据库管理工作站；卡口机工作情况信息发送给监控管理工作站。
同样，服务器具有向卡口系统发送或转发更新数据以及指令的功能。例如：转发数据库管理工作站对卡口系统的更新数据；转发监控管理系统对卡口系统的指令。
网络通信工作站
用于连接中心系统以外的网络，响应外来客户请求或指令，并提供多种通信方式。
通过公安专用网络与外部连接，具有网络隔离作用，是中心系统与外部之间的防火墙。能响应外来客户的请求或指令。通过保存在工作站上的外来用户账号及其相关信息，验证客户的有效身份；对于合法的用户提供相关服务，并根据其身份权限判断其请求或指令是否有效，执行在其权限内的合法请求或指令。
图形工作站（建议配置）
用于管理GIS系统和投影设备等大屏显示设备。
管理GIS系统以及相关软件，维护工作站中的地图以及其它数据。通过局域网，可接收其它工作站发送的数据，经系统判断其有效性后，根据有效数据进行地图等更新。或响应其它工作站的合理请求。
提供与投影机，大屏显示设备等的接口，可将本机中数据显示在指定设备上。例如可显示GIS系统中指定路段的地图。通过与其它工作站，可实现更多功能，例如接收报警工作站发送来的报警信息，将报警车辆的图像与其车牌号等相关信息显示在大屏显示设备上，同时显示GIS系统中的相关地图，并在地图中标明报警地点，为值班人员提供更直观，更详细的信息。
另外，根据用户需要，还可与专家决策系统等分析系统联合使用，能更有效的进行车辆监控。
监控管理工作站
用于监控管理卡口系统，为卡口系统的有效运行提供保障。
接收中心服务器转发的各卡口系统工作情况，包括正常工作信息和故障信息。根据预先设置的监控程序，在验证了收到信息的有效性后，若为正常工作，则根据其中的数据，例如卡口系统编号等，进行正常工作情况记录。若为故障情况，则分析其故障原因，并进行相关处理，若不能通过系统自动解决，立即发送报警信息给报警接警工作站。
值班人员可根据需要设置或更改监控程序中各种准则，实现不同的自动监控等级，能更有效监控系统正常工作。
数据库管理工作站
用于保存重要的数据，包括报警车辆信息等。通过管理本地用户账户等信息，对合法用户提供查询，修改，录入各种数据功能。能有效保护重要数据，并提供方便的数据查询等服务。
根据用户需要，接收中心服务器发来的重要数据，并保存在数据库中。可认为是采用双机备份方式，对中心服务器中重要数据进行冗余备份，有效提高数据的安全性，可靠性。
提供查询，修改，录入等基本数据操作功能。通过管理用户的账号，根据其使用权限，提供不同等级的服务。根据用户需要，提供统计，分析数据的功能，可通过多种直观的图示方法进行显示，包括直方图、饼图、折线图、柱型图等。将大部分的包括查询、统计、分析等数据信息处理工作在该工作站上进行，将大大减轻中心服务器的负荷，并为用户提供更友好的界面和灵活多样的操作。
通过接收并响应网络通信工作站转发的合法外来用户的请求或指令，提供远程查询、远程录入以及远程修改等功能，使系统具有更高的方便性。
用户可在该工作站上进行数据录入工作，或通过远程方式录入。对于其中需要实时更新的数据，将通过中心服务器转发到各卡口系统，进行数据更新。该数据范围包括各卡口系统上传的最新违章车辆信息，值班人员录入的"黑名单"车辆信息，外来的合法用户通过远程方式传来的最新""黑名单"车辆信息等。
报警接警工作站
该工作站接收各种报警信息，进行相应的报警处理。包括通过网络通信管理工作站转发的系统内部故障信息（包括中心系统和各卡口系统），各卡口系统上传的监测到的超速车辆和"黑名单"中车辆信息等。
对于系统内部的故障的报警信息包括故障发生时间，故障发生地点，出现故障的设备编号，故障分类编号等详尽信息。工作人员可根据故障信息作进一步分析，确认故障原因，以便及时排除故障，恢复系统正常工作。
对于超速车辆和"黑名单"中车辆的报警信息将包括车辆号牌，车速、车型、车辆通过时间、车辆通过地点以及车辆图像等。
报警方式采用多种形式。例如以声音报警，提醒中心的值班人员；同时在显示器屏幕上通过显示闪烁告警信息等方式报告告警的内容。或可根据客户具体需要，采用专用的报警设备等。
其它设备
包括打印设备等，与以上的各服务器和工作站组成了中心系统，并通过各种连接线路组成一个整体，协调一致的进行工作。
2．4扩展功能的建议
投影以及显示设备
LED显示屏通常由超高亮度双基色发光二极管构成，由工作站控制。可用于显示各种文字、数字信息。
在本系统中投影以及显示设备将与图形工作站相连，即该工作站监控显示设备，实现其功能。例如，可将本机上的GIS信息显示在大屏幕上。同样，根据实际需要，其它工作站也可通过连接图形工作站，采用转发方式将数据信息显示在指定大屏设备等上。另外，通过观看大屏显示设备，能为参观中心的人员提供更多的方便，更好地达到参观目的和效果。
第5章主要技术指标
1、车辆车牌抓拍与自动识别
本系统的车牌自动识别指标如下：
1．系统在实时记录通过的车辆图像时，同时具备车辆自动识别功能。在正常情况下，系统能够识别0~9十个阿拉伯数字、A~Z二十六个大写字母以及相关的汉字——京、津、晋、冀、蒙、辽、吉、黑、沪、苏、浙、皖、闽、赣、鲁、豫、鄂、湘、粤、桂、琼、川、贵、云、藏、陕、甘、青、宁、新、渝、甲、乙、丙、丁、戊、己、庚、辛、壬、癸、子、丑、寅、卯、辰、巳、未、申、酉、戌、亥、警、学、特、使、领、港、澳等。
2.在正常情况下，系统白天的车牌识别结果与实际车牌比较，识别率在85%（完整车牌）以上；晚上的车牌识别结果与实际车牌比较，识别率在80%（完整车牌）以上。
3.在正常的车速范围5－160km/h情况下，记录所有经过路段的车辆，车辆抓拍率达到98％以上。车牌图像抓拍率达到90%以上。
4.车辆车牌和全景图像均为彩色图像，并且车辆车牌和全景图像各不少于一幅照片。
5.按768×576分辨率，每车存储两张照片（包括一张车牌和一张全景图像），24位真彩。
6．车型、车牌颜色（根据车牌颜色来判断车型）识别率达70%以上。
7．系统识别车牌响应时间小于0.5s.
2、车辆车速测定
本系统的车辆速度测定指标如下：
系统能够测出通过车辆的行驶速度，在5-80km/h的速度范围内，测出的速度值与实际速度值误差在正负3%以内；在80—160km/h的速度范围内，测出的速度值与实际速度值误差在正负5%以内。
根据卡口系统抓拍到的车辆，系统会自动统计在某个设定的时间内来计算出通过卡口的汽车数量（即流量），流量误差小于正负5%。
3、影响因素分析
1、暴雨、强雾、风沙（30-50米距离内，摄像机不可获取清晰的车辆车牌图片）、
2、强风干扰（龙门架晃动，影响摄像机获取清晰的车辆车牌图片）等天气情况；
3、强光反射（强光造成车牌的镜面反射，摄像机难以获取合格的车牌图片）；
4、车辆车牌不按规定悬挂（车牌翻折，将影响车牌的内容）；
5、车辆车牌不完整，有污损、缺损等（车牌信息不完整，影响识别的正确率）；
6、车辆车牌有异物遮挡，如：车载货物、行人、非机动车等遮挡车牌（车牌有异物遮挡时，无法识别）。
4、车牌识别核心技术简介
a.该系统至少能正确识别时速为140km/h的汽车车牌；
b.该系统的识别率为98.7%；
c.该系统的识别正确率为94.4%。
本系统采用先进的计算机图像处理和模式识别技术。在基于多分辨率纹理分析和模糊熵的快速车牌定位分割；多帧图像实时融合去模糊；连续多帧图像识别结果的置信度判决等关键技术上有独特创新，领先于国内其它公司。在这里简单介绍该基本算法如下：
本系统在正常光照情况下识别率为98％，识别正确率为94.4％，系统整体上达到当前同类系统的国际先进水平。
第六章系统设备
1、设备选择的基本原则
1.1系统安全要求
系统应具有防病毒、防误操作特性，有较强的抗干扰、抗静电能力，提供数据备份、恢复措施。
本方案中采用最新的瑞星防病毒软件2005增强版，能有效的防治病毒。同时系统采用软硬件狗结合方式，实行三重保护，能有效的防止误操作等行为，并提供了数据备份功能，即使系统出现了错误，也能迅速恢复正常工作。采用的工控机和其它的电子器件均有较强的抗干扰和抗静电能力，能在复杂的环境下正常工作。
1.2设备安装要求
向用户提交完备的设计、施工方案及完整的系统技术资料，设备安装、布线等符合国家有关标准规范。
1.3材料要求
监测系统各配件应采用防锈、防腐蚀、阻燃材料或做过防锈、防腐蚀、阻燃处理的材料。材料及结构设计强度应使系统具有足够的机械强度，能承受正常条件下的运输、安装、使用中的搬运。系统各配件内部的电路板材料及部件应进行防潮、防腐、防盐雾处理。
本系统中采用的配件均满足上述要求。特别是电子器件，所选择的产品的公司均提供了上述处理的合格证。所有器件均有足够的机械强度，能承受正常条件下的运输、安装、使用中搬运。
1.4电气装置要求
系统应安装有效的过载、漏电、短路保护装置及避雷装置，应在使用熔断器处清晰标出熔断电流的额定值，如有必要应使用易速熔断器，以保护内部电路。
系统中使用的电气接线端子、过载、漏电及短路保护装置、避雷装置、熔断器等装置均应符合国家有关电气安全标准要求，系统220V带电部分和壳体之间的绝缘电阻不低于10MΩ，漏电电流应≤5mA（交流、峰值）。接地分为两种，一种为防雷接地，阻抗小于4Ω，另一种为系统专用微电设备的接地，阻抗小于1Ω。
1.5夜间补光要求
在卡口方案中我们采用LED给车牌补光，LED具有功耗小、使用寿命长等特点；同时为了准确拍摄夜间车辆的特征，可以对全景进行适当补光，灯具安装在车道正上方，离路面高度应大于6米。根据我公司的工程经验，在实际的工程中可采用LED补光灯，通过调整其照明角度，能完全满足照明需求，并大大减少了对驾驶员的影响。
车牌与全景补光系统的分开设计更加灵活，降低了用户的运营费用。
1.6工作环境适应性
由于该系统需要在室外恶劣环境下不间断地工作，因此该系统设备在-10℃－80℃的环境温度下必须都能正常工作，要具备防水，防火，耐盐雾、抗风沙、防尘等性能。完全符合招标文件中关于主要技术指标的要求。本系统中的卡口设备包括摄像设备，照明设备等，均具有上述性能，并不易受环境温度影响，能在上述温度范围内正常工作。特别是摄像设备，采用亚安YA系列的防护罩，具有防水，防火，耐盐雾、抗风沙、防尘等功能，能有效保护摄像设备，使系统运行正常。因此系统完全能适应福建省的湿度、温度等环境要求。
1.7电源适应性
我们提供宽范围动态的净化稳压电源，容量为2KVA，满足每个卡口系统所有设备的供电。供电电源电压变化范围AC110～280V、频率变化范围48－52Hz情况下，系统能正常工作。
2、系统主要设备
以下列出了卡口系统主要设备以：
·工控计算机性能指标（采用工业级工控机）；
·彩色显示器；
·操作系统:卡口管理主机采用Win2000操作系统;
·数据库:MSSQLServer数据库；
·彩色摄像机；
·UPS不间断电源；
·净化稳压电源；
·防护罩；
·龙门架；
·辅助灯光；
·彩色喷墨打印机。
3、中心机房
3.1装修
电子计算机机房的建筑平面和空间布局应具有适当的灵活性，主机房的主体结构宜采用大开间大跨度的柱网，内隔墙宜具有一定的可变性。
主机房净高，应按机柜高度和通风要求确定。宜为2.4～3.0m。
电子计算机机房的楼板荷载可按5.0～7.5kNm2设计。
电子计算机机房主体结构应具有耐久、抗震、防火、防止不均匀沉陷等性能。变形缝和伸缩缝不应穿过主机房。
主机房中各类管线宜暗敷，当管线需穿楼层时，宜设计技术竖井。
室内顶棚上安装的灯具、风口、火灾探测器及喷嘴等应协调布置,并应满足各专业的技术要求。
电子计算机机房围护结构的构造和材料应满足保温、隔热、防火等要求。
电子计算机机房各门的尺寸均应保证设备运输方面。
3.2人流及出入口
电子计算机机房宜设单独出入口，当与其它部门共用出入口时，应避免人流、物流的交叉。
电子计算机机房建筑的入口至主机房应设通道，通道净宽不应小于1.5m。
电子计算机机房宜设门厅、休息室和值班室。人员出入主机房和基本工作间应更衣换鞋。
主机房和基本工作间的更衣换鞋间使用面积应按最大班人数的每人1～3m2计算。
当无条件单独设更衣换鞋间时，可将换鞋、更衣柜设于机房入口处。
基本工作间、第一类辅助房间的室装饰应选用不起尘、易清洁的材料。墙壁和顶棚表面应平整，减少积灰面。装饰材料可根据需要采取防静电措施。地面材料应平整、耐磨、易除尘。
主机房和基本工作间的内门、观察窗、管线穿墙等的接缝处，均应采取密封措施。
电子计算机机房室内色调应淡雅柔和。
当主机房和基本工作间设有外窗时，宜采用双层金属密闭窗，并避免阳光的直射。当采用铝合金窗时，可采用单层密闭窗，但玻璃应为中空玻璃。
当主机房内设有用水设备时，应采取有效的防止给排水漫溢和渗漏的措施。
3.3噪声及振动控制
主机房应远离噪声源。当不能避免时，应采取消声和隔声措施。
主机房内不宜设置高噪声的空调设备。当必须设置时，应采取有效的隔声措施。
当第二类辅助房间内有强烈振动的设备时，设备及其通往主机房的管道，应采取隔振措施。
3.4其它
·机房对温度，湿度及空气含尘浓度噪声、电磁干扰、振动及静电等按国际要求。
·机房供配电要求按照《GB50174－93电子计算机机房设计规范》、《JGJ/T16-92民用建设电气设计规范》规定要求。
·机房照明的照度按照《GB50174－93电子计算机机房设计规范》、《JGJ/T16-92民用建设电气设计规范》规定要求。
·静电防护按照《GB50174－93电子计算机机房设计规范》规定要求。
·机房接地装置：
·交流工作接地，接地电阻不应大于4Ω。
·安全工作接地，接地电阻不应大于4Ω。
·直流工作接地，接地电阻不大于4Ω，按计算机具体要求确定，引下线用35mm2以上的铜线。
·防雷接地，应按现行国家标准《建筑防雷设计规范》执行。
·机房内的分合，排水按照有关国标。
·机房内应设火灾自动报警系统，符合国标《GB98火灾自动报警系统设计规范》的规定。
·机房应有防止受液体的侵蚀及防鼠、防虫措施。
·机房布线按照以下标规范进行综合布线：
·CECS72－95建筑与建筑群体综合布线系统工程设计规范
·DBJ08－47－95智能建筑设计标准
·JGJ/T16－92民用建筑电气设计规定
·ISO/1EC1180国际综合布线标准
4、避雷和接地装置
信号避雷装置采用OBOKOAXB-E2/MF-F，性能指标如下：
特性阻抗：75Ω
工作电压：5V
限制电压：50V
工作频率：≤10MHz
雷电通流量:≤10KA
接口方式：BNC
插入损耗：≤0.2dB
接线方式：串联
在实际工程中，每一个摄像机需要配置一台信号防雷设备。
电源避雷器采用OBOV20-C/2，性能指标如下：
雷电通流量（8/20us）≤15KA
启动电压：560V
工作电压：230V
接线方式：并联
每一个龙门架上的设备共用一个在线式UPS，因此，每个卡口需要配置一台电源防雷设备。
接地装置包括防雷设备的接地和系统设备的接地两种类型。其中，所有的避雷器均要安装防雷设备的接地装置，采用50×50×6mm、L=2500-3000mm的镀锌角钢作接地极，电阻小于4Ω。
第七章系统配置
1、说明
a)本方案总体上xxxxx一致，本方案仅为用户做预算提供参考，不代表最终方案；
b)工控机等一些电子产品的型号和配置经常变动，我们暂不提供型号和配置及价格；
c)图像采集设备（摄像机、镜头等）我们将提供多种选型方案；
d)我们对摄像机进行了重新选型，并进行了改装，更适合于调试安装；
e)辅助光源采用了LED（低功耗、给车牌补光）和恒定光源（若夜间需要全景效果的，可选）搭配；
f)在同向的两车道间增加一台车牌摄象机，用于抓拍中间行驶的车辆；
g)同首期卡口相比，同规格（指的是车道数）的增加的主要设备有：彩色摄象机、LED补光灯、LED补光灯控制系统；
h)该方案提供的造价仅做参考。

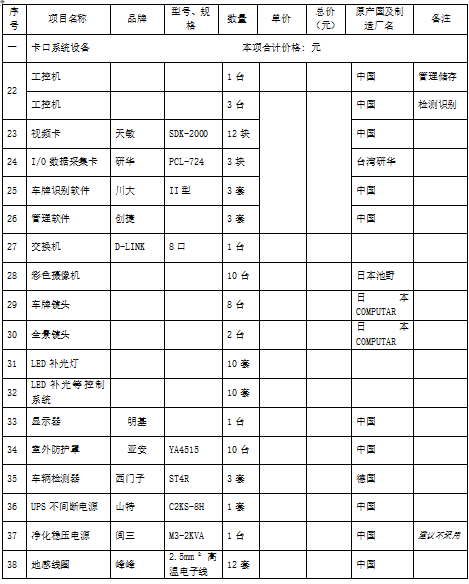

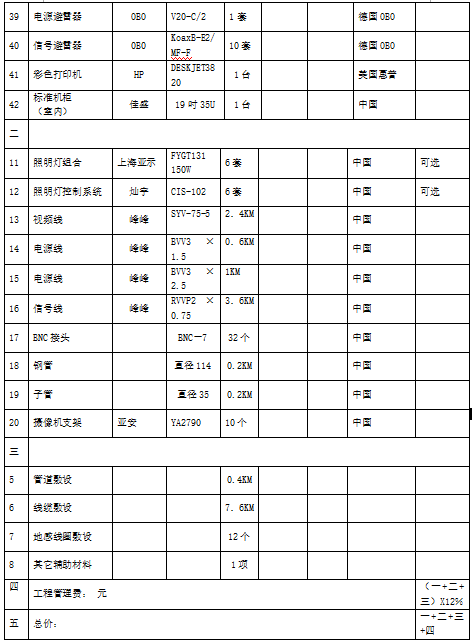

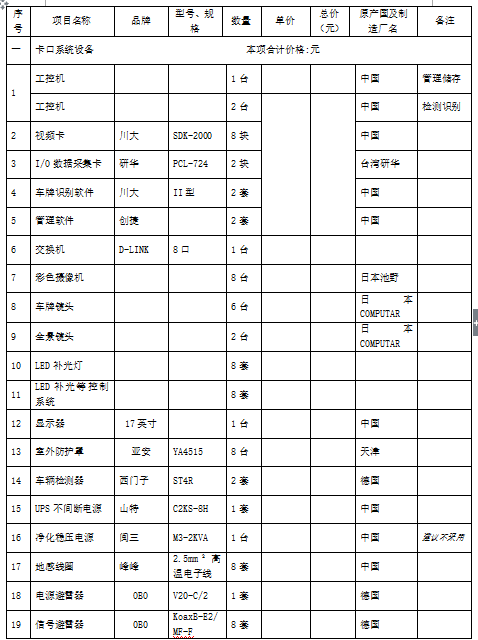

2、双向四车道配置清单（不含龙门架）

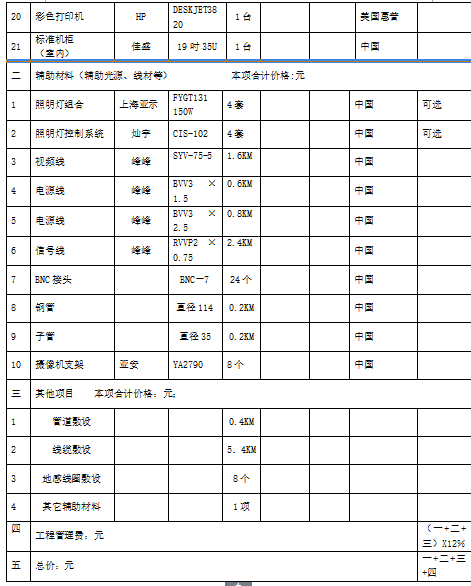

3、双向六车道配置清单（不含龙门架）
