一、概述
AB罗克韦尔FactoryTalkView包括FactoryTalkViewSiteEdition(SE)和FactoryTalkViewMachineEdition(ME)，是一款人机界面(HMI)软件，采用通用的感观设计和导航功能，有助于加速HMI应用程序的开发和学习。FactoryTalkViewSiteEdition(SE)是一个集成软件包，用于开发和运行可能涉及分布在整个网络内的多个用户和服务器的人机界面(HMI)应用程序。FactoryTalkViewSE系统不仅包括HMI服务器和客户端，还包括FactoryTalkServicesPlatform和数据通信产品，如FactoryTalkLinx和RSLinxClassic。
某项目采用AB的版本，进行人机界面(HMI)的开发。
图1
二、操作方法2.1操作方法（添加报警服务器）

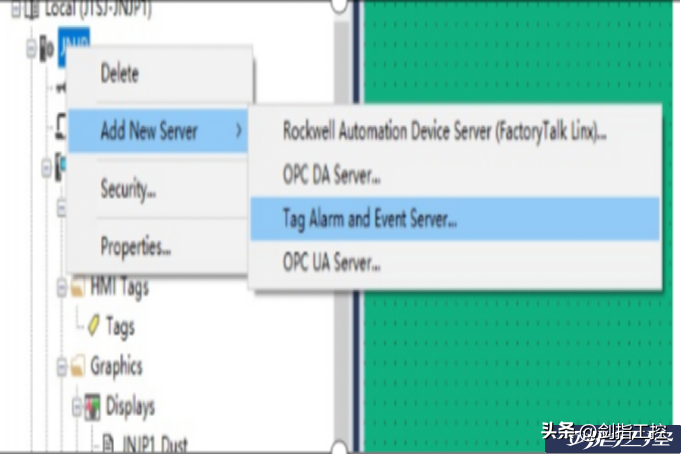

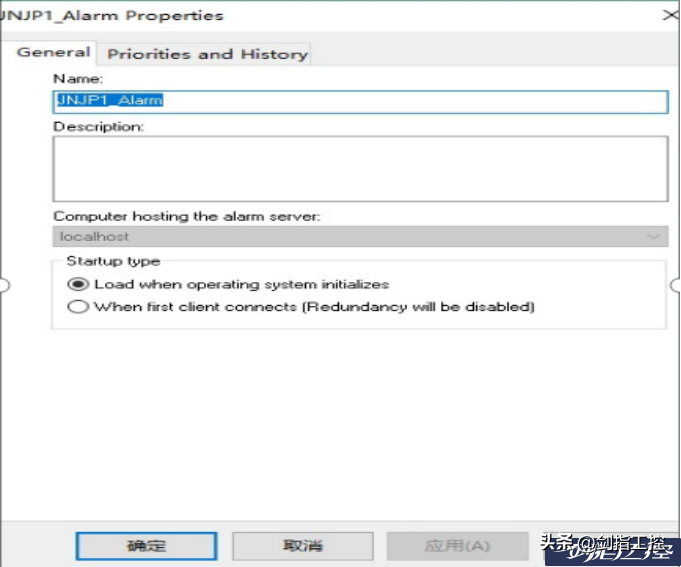

图2TagAlarmandEventServer4、添加报警服务器，如图3所示：
图3报警服务器5、添加报警服务器完成后，如图4所示：

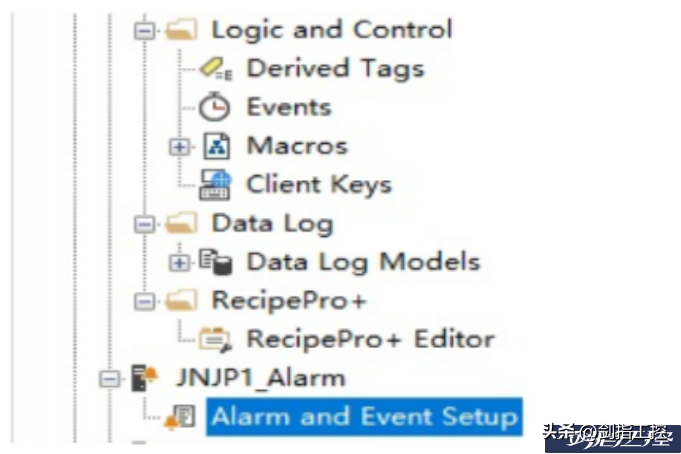

图4JNJP1_Alarm
2.2操作方法（添加模拟量报警属性）

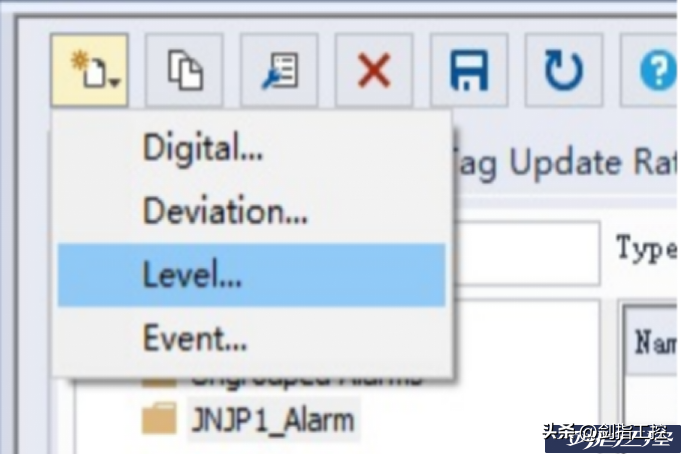

1、新建一个模拟量报警属性，见图5：

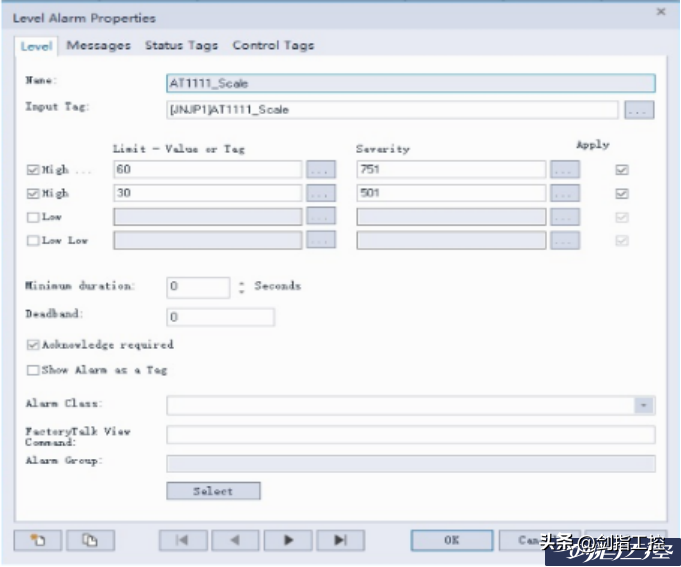

图5模拟量报警属性2、模拟量报警属性设置，见图6：（1）在InputTag中选择PLC中的报警变量；（2）在LevelAlarmProperties栏Name中键入报警的名称，在这里我们为了方便查找故障，Name名尽量使用报警变量名（Name在后面的设置中让其同报警一起显示在报警栏）；（3）在这里我们以CO数值举例说明：对应报警优先级选中后变为“√”，在Limit-ValueorTag中键入报警数值；（4）在Severity中键入1到1000数字制定优先级（默认的优先级：Urgent紧急751-1000；High高为501-750；Medium中等为251-500；Low低为1-250）；

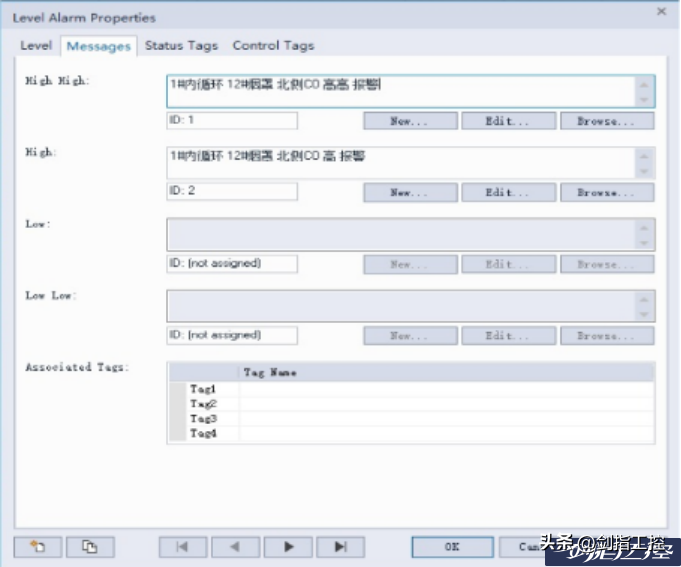

图7模拟量报警信息设置

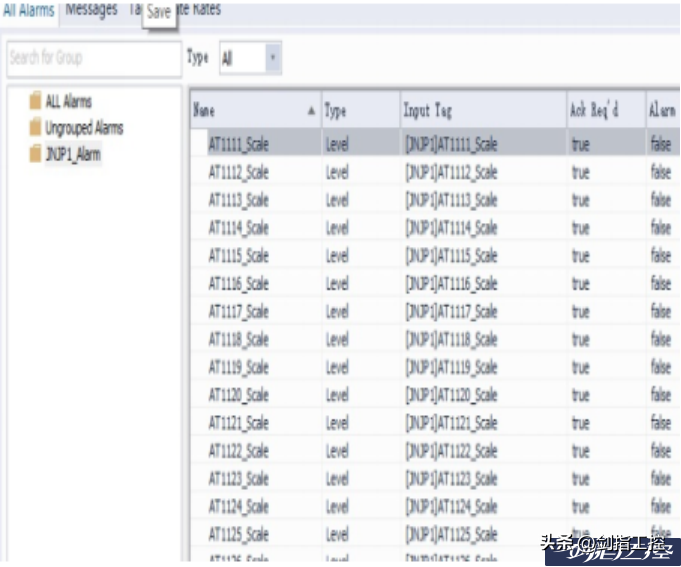

图8保存成功后的报警属性
2.3操作方法（添加报警事件条）

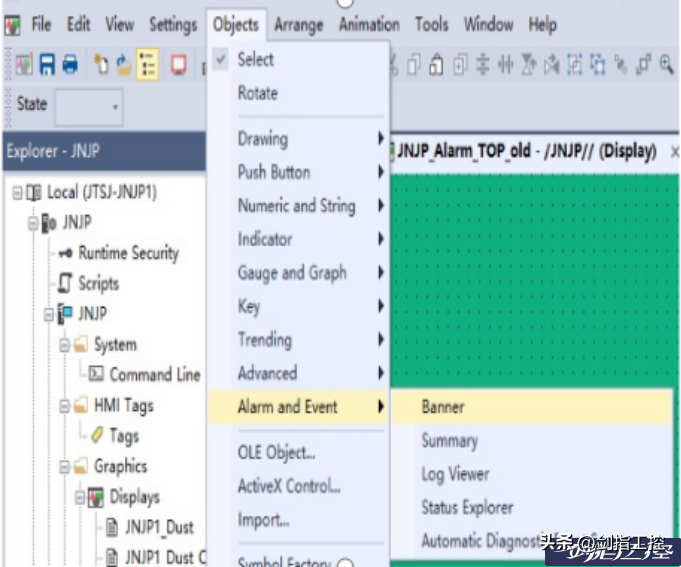

1、在画面中添加报警事件条（必须是HMI可显示的画面）2、打开菜单栏中的Objects，然后在AlarmandEvent下拉菜单中选择Banner,见图9；

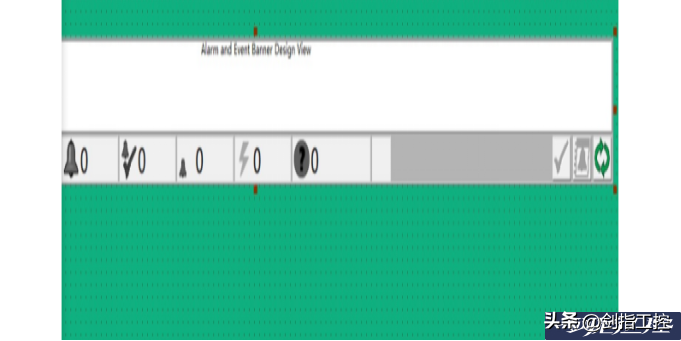

图9Banner3、在画面中添加报警事件条，见图10；
图10报警事件条
2.4操作方法（报警事件属性设置）

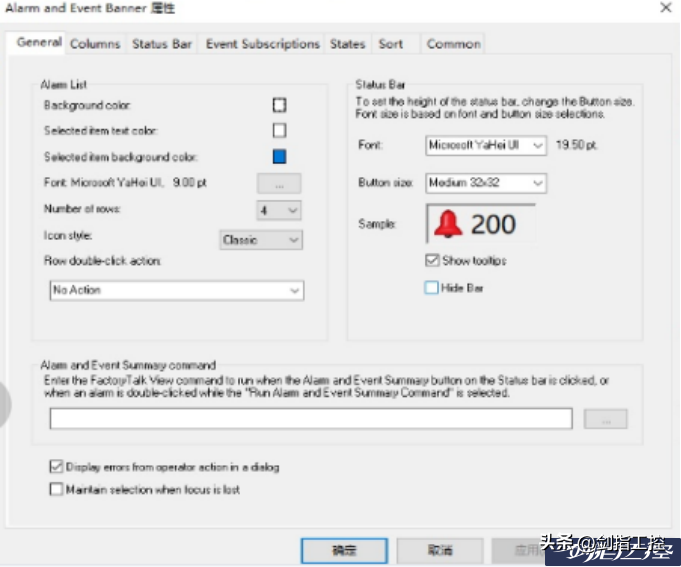

1、报警事件条添加后成功后，会直接弹出AlarmandEventBanner属性界面，见图11；

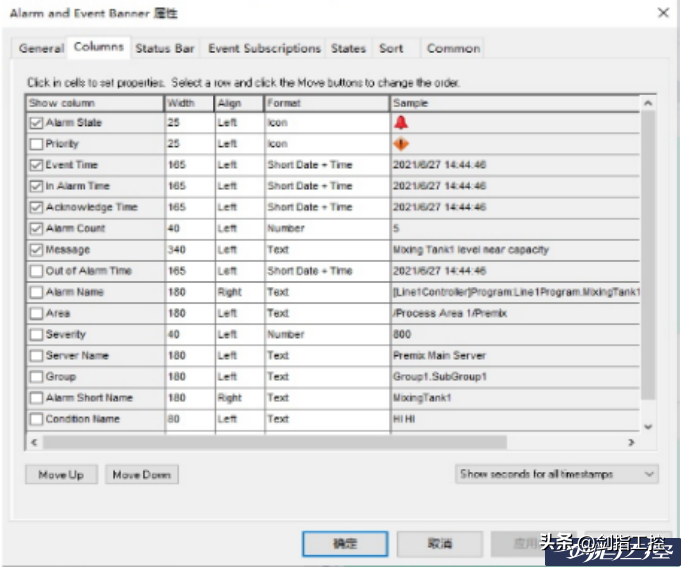

图11报警事件属性2、在属性界面中选择Columns,根据需求设置报警状态、事件时间等的属性，属性的顺序可根据需求排列，见图12；

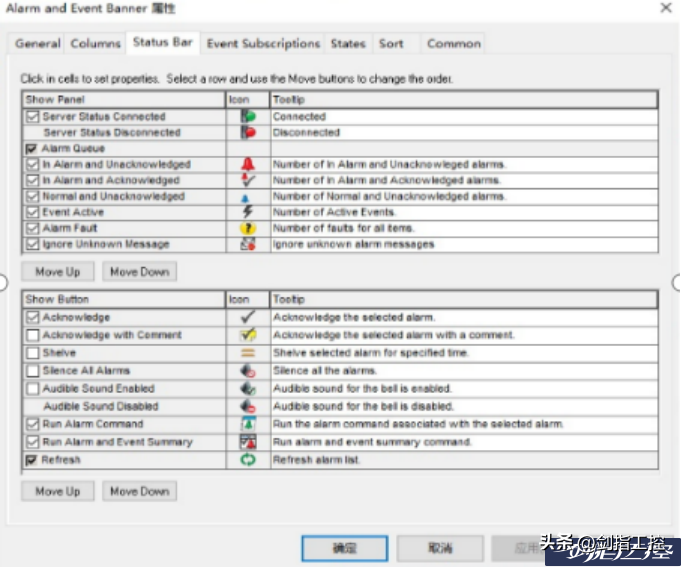

图12报警栏属性3、在属性界面中选择StatusBar,设置状态栏属性，属性的顺序可根据需求排列，见图13；

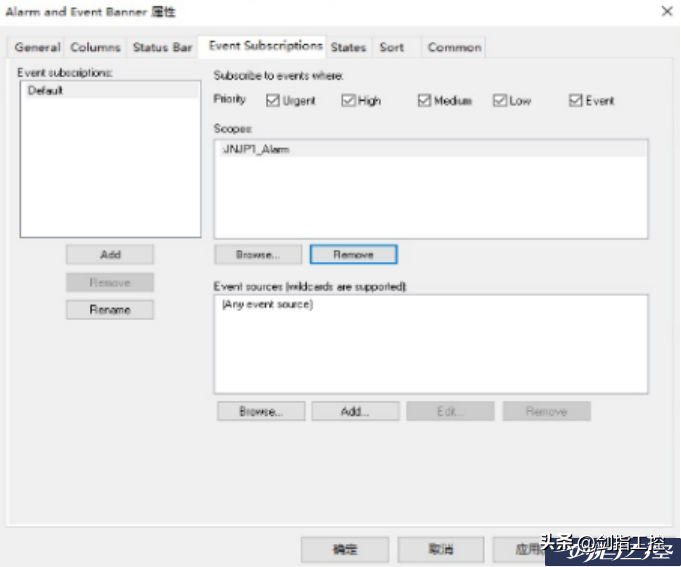

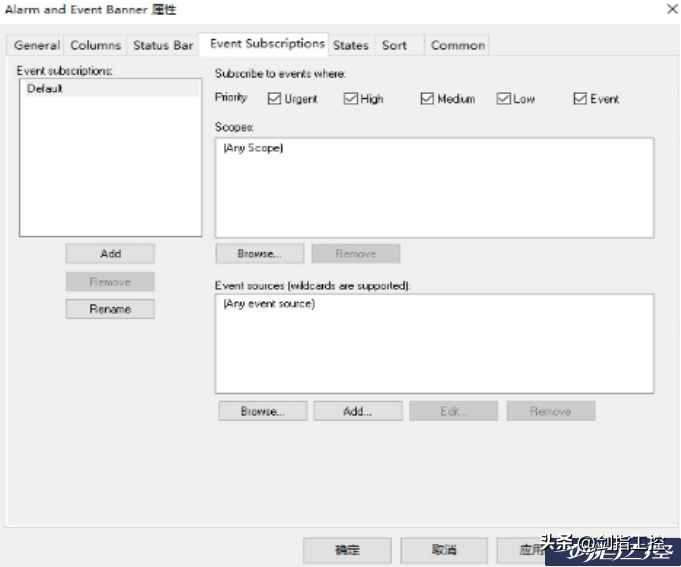

图13状态栏属性4、在属性界面中选择EventSubscriptions,设置订阅事件的属性，见图14；
图15选择报警服务器

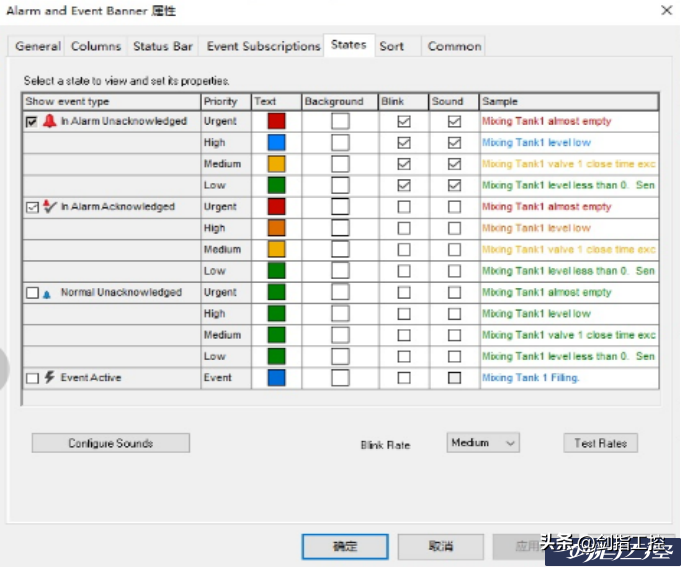

图16添加成功的报警服务器6、在属性界面States中设置每个级别的报警闪烁和声音，见图17；

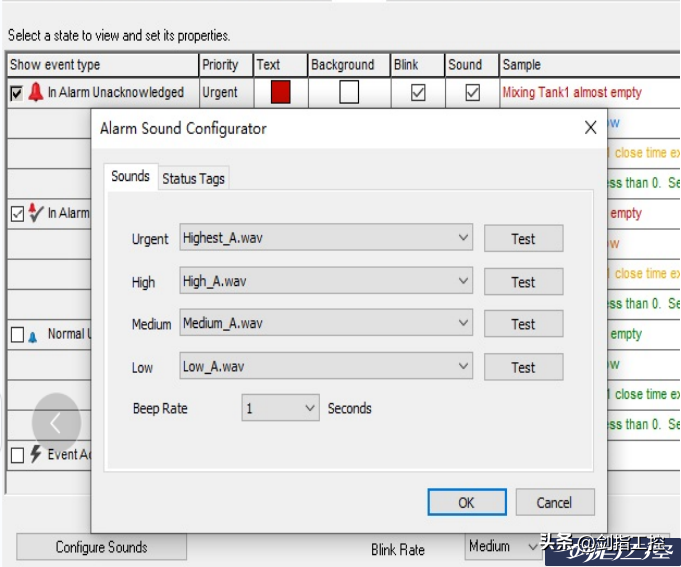

图17报警闪烁和声音7、在ConfigureSounds中可选不同的声音，也可用自己录制的声音，见图18；

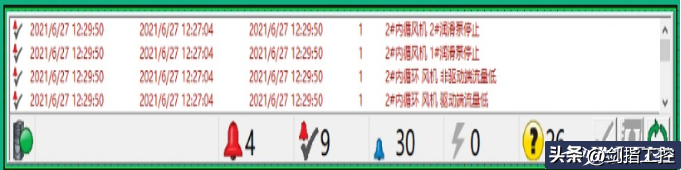

图19报警事件条
