简单了解欧姆龙PLC CPM1A

日本OMRON（立石公司）电机株式会社是世界上生产PLC的著名厂商之一。SYSMACC系列PLC产品以其良好的性能价格比被广泛地应用于化学工业、食品加工、材料处理和工业控制过程等领域，其产品在日本其销量仅次于三菱，居第二位，在我国也是应用非常广泛的PLC之一。虽然这句话让人很不爽，但是小日本在工控尤其是自动化设备确实比我们先进不少，仅仅我们常用的工控就有三菱松下欧姆龙日立等等。

OMRONC系列PLC产品门类齐、型号多、功能强、适应面广。大致可以分成微型、小型、中型和大型四大类产品。整体式结构的微型PLC机是以C20P为代表的机型。叠装式（或称紧凑型）结构的微型机以CJ型机最为典型，它具有超小型和超薄型的尺寸。小型PLC机以P型机和CPM型机最为典型，这两种都属坚固整体型结构。具有体积更小、指令更丰富、性能更优越，通过I/O扩展可实现10~140点输入输出点数的灵活配置，并可连接可编程终端直接从屏幕上进行编程，CPM型机是OMRON产品用户目前选用最多的小型机系列产品。OMRON中型机以C200H系列最为典型，主要有C200H、C200HS、C200HX、C200HG和C200HE等型号产品。中型机在程序容量，扫描速度和指令功能等方面都优于小型机，除具备小型机的基本功能外，它同时可配置更完善的接口单元模块，如模拟量I/O模块、温度传感器模块、高速记数模块、位置控制模块、通讯联接模块等。可以与上位计算机、下位PLC机及各种外部设备组成具有各种用途的计算机控制系统和工业自动化网络。在一般的工业控制系统中，小型PLC机要比大、中型机的应用更广泛。在电气设备的控制应用方面，一般采用小型PLC机都能够满足需求。与所有小型机一样，CPM1A系列PLC采用整体式结构，内部由基本单元、电源、系统程序区、用户程序区、输入/输出接口、I/O扩展单元、编程器接口及其它外部设备组成。

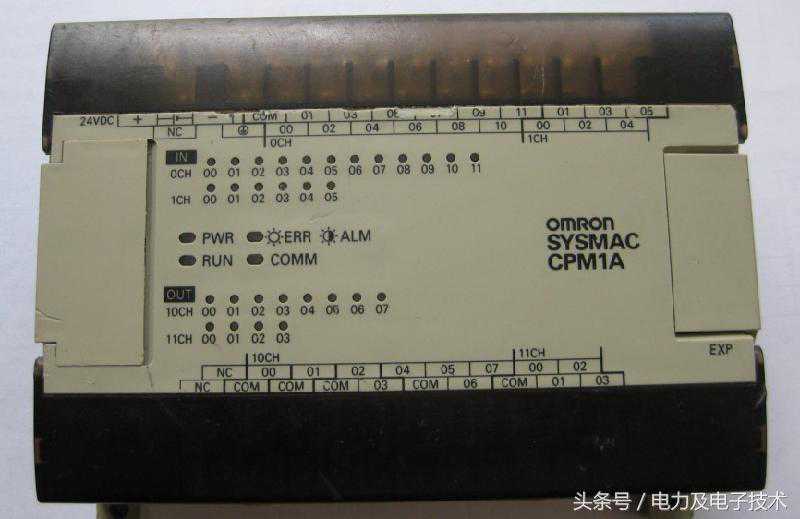

OMRONCPM1A

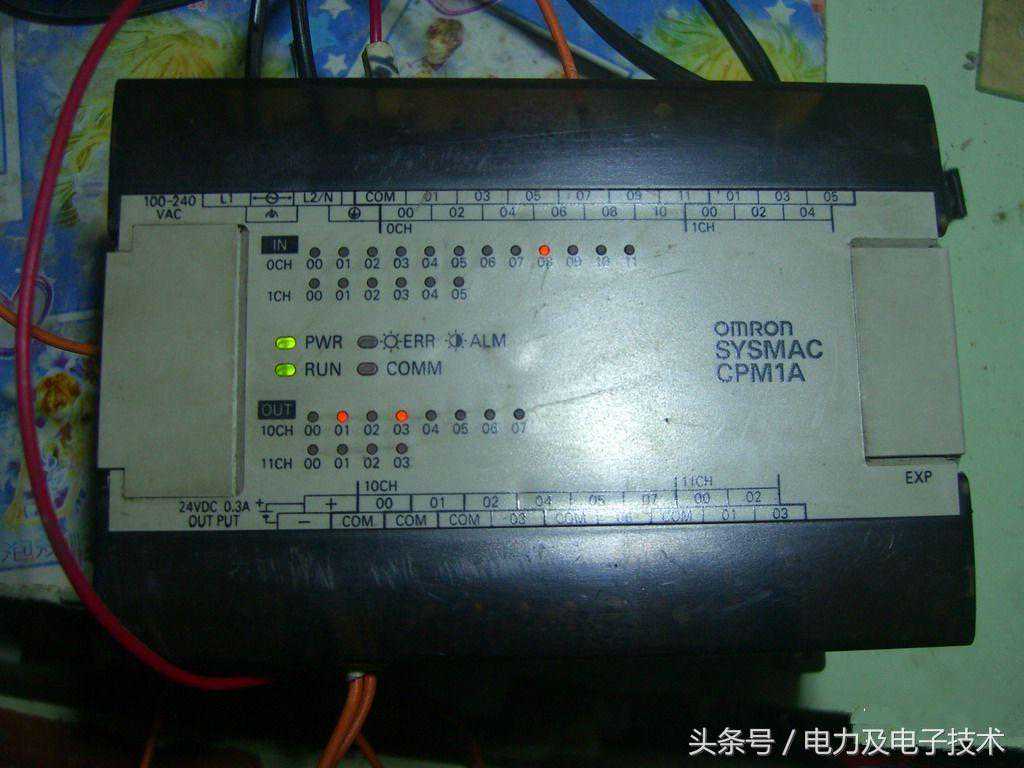

1．基本单元

CPM1A系列整体式PLC的基本单元又称主机单元，内含CPU，可以单独使用，是PLC控制系统不可缺少的部分，其外部连接口主要有I/O接线端子、各种外连插座或插槽，以及各种运行信号指示灯等部分。I/O接线端子可直接用来连接控制现场的输入信号（开关、按钮等）和被控执行部件（接触器、电磁阀等），总的I/O端子数量就称I/O点数，CPM1A系列整体式CPU可分作10点、20点、30点、40点。

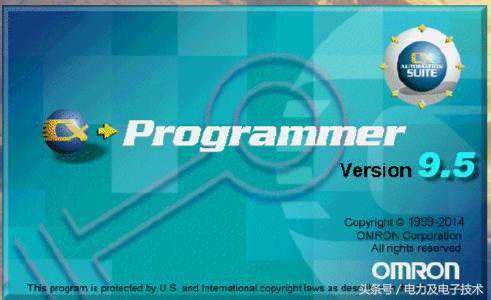

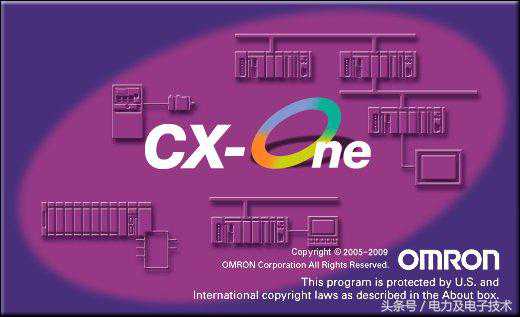

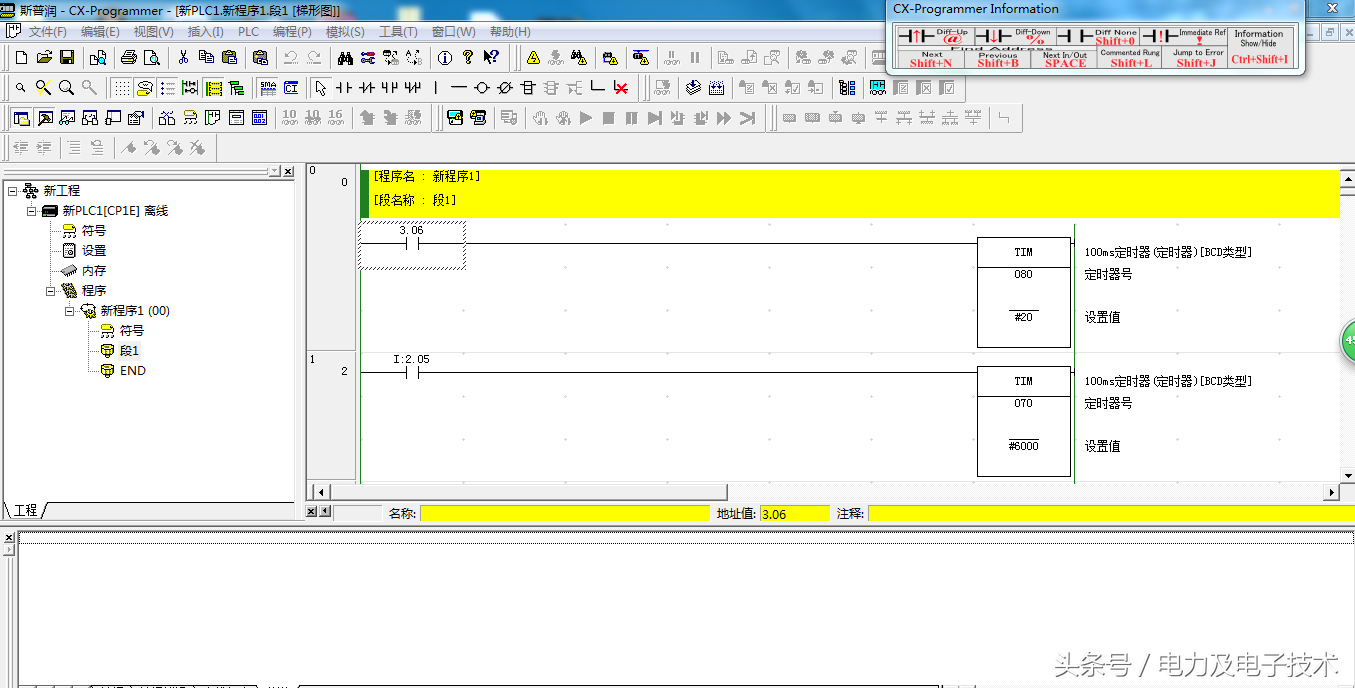

在CPM1A系列PLC主机面板上有两个隐藏式插槽。一个是通讯编程器插槽，插接手持式编程器即可进行编程和现场调试，或配接一个专用适配器RS-232即可与个人计算机（PC机）连接，在Windows系统平台下可直接用梯形图进行编程操作，大大改进了编程环境，并可以进行实时监控和调试。另一个是I/O扩展插槽，可用于连接I/O扩展单元。

CPU主机面板上设有若干LED指示灯，其灯亮、闪烁表示单元状态见表4-1：

表4-1CPU主机面板LED指示灯状态指示

LED

显示

状态

POWER（绿）

亮

电源接上

灭

电源切断

RUN（绿）

亮

运行/监视模式

灭

编程模式或停止异常过程中

ERROR/ALARM（红）

亮

发生故障

闪烁

发生警告

灭

正常时

COMM（橙）

闪烁

与外设端口通信中

灭

上述以外

指示灯状态

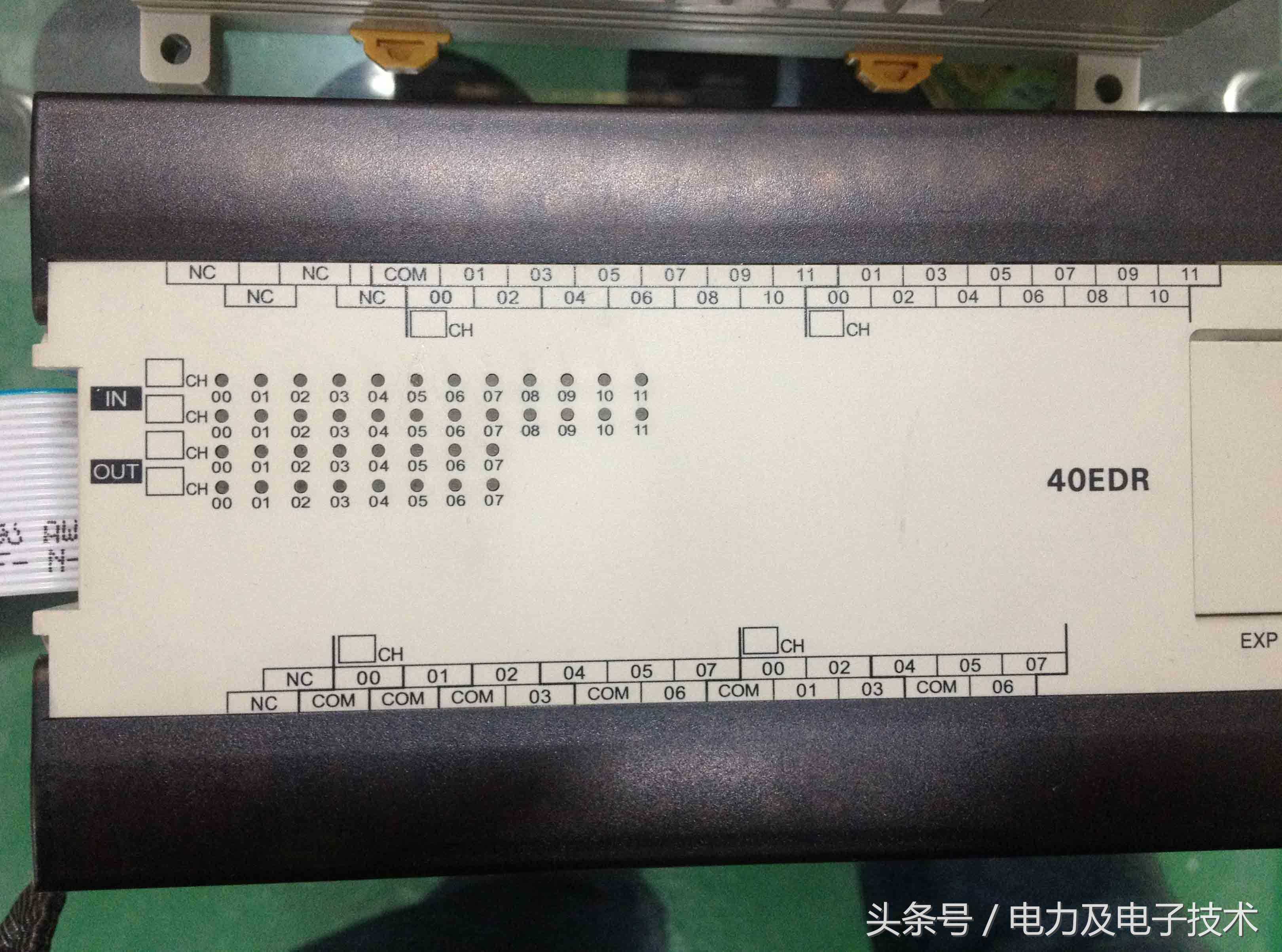

2．I/O扩展单元

I/O扩展单元主要用于增加PLC系统的I/O点数以满足实际应用的需要，I/O扩展单元与CPU单元相似，体积稍小。它没有CPU，不能单独使用，只有I/O扩展插槽而没有通信编程器插槽。在它的左右两侧设有I/O连接插座，当CPU单元需要扩展I/O点数时，可直接采用带扁平电缆的插头连接即可。输入、输出端子分别连接输入或输出电路，其对应LED显示灯亮、灭分别表示输入或输出的接通状态。扩展单元的I/O点数分别为12点/8点，只有I/O为30点和40点的CPU单元才能扩展，且最多连接3个I/O扩展单元。

扩展单元

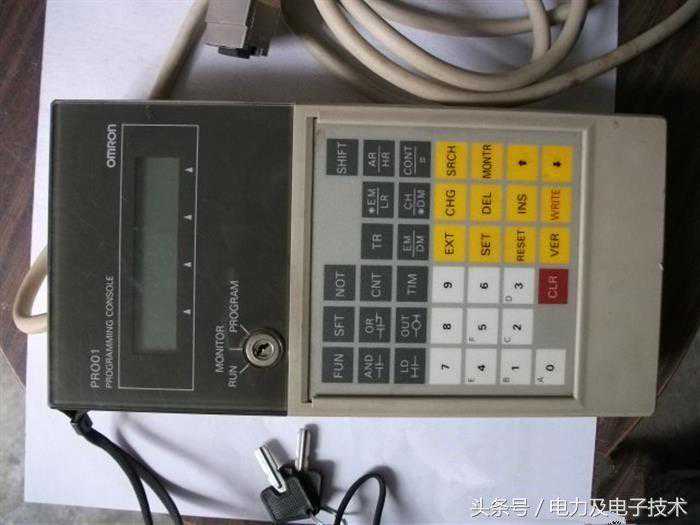

3．编程器

CPM1A系列小型机可采用多种编程设备进行编程，在现场调试和编程比较常用的是手持式编程器。这种编程器体积小、结构紧凑、便于携带。它通过连接电缆直接插入编程器槽，在距主机一定距离处即可进行编程。利用手持式编程器可进行用户程序的输入，修改，调试以及对系统运行情况进行监控等操作。手持式编程器只能用助记符号指令输入程序，而不能直接显示梯形图。
