哈喽,你好啊,我是雷工!
在SCADA项目中,有些要求在界面上实时显示SCADA系统与设备的实时通讯状态,来及时了解PLC或其他设备与SCADA系统的通讯状态是否正常,以及简单的通讯异常分析,在KingSCADA中该如何实现通讯状态的文本显示呢?
接下来用简单的样例介绍KingSCADA如何实现文本显示设备的实时通讯状态,以下为案例记录。

以下为演示效果:

1、;
2、;
3、ModbusSlave工具;
(三)实现思路1、设备系统变量
在每个KingIOServer中每个设备对应有两个系统变量,“$DeviceStatusOfs”和“$DeviceControlOfs”。
$DeviceStatusOfs:代表设备状态的变量,为只读变量,代表该设备的通讯状态,其值包含“0,1,2”三个数值;其中0表示设备通讯正常;1表示通过$DeviceControlOfs变量停止设备,2表示设备故障,通讯异常,初始化失败。
$DeviceControlOfs:设备控制变量,支持异步写,可写入值为0和1,写入0时,控制设备停止;写入1时,控制设备运行。
2、KingSCADA连接KingIOServer的系统变量
设备具有设备状态变量,只要在KingSCADA中调用该变量,即可实现状态展示。
(四)实现步骤

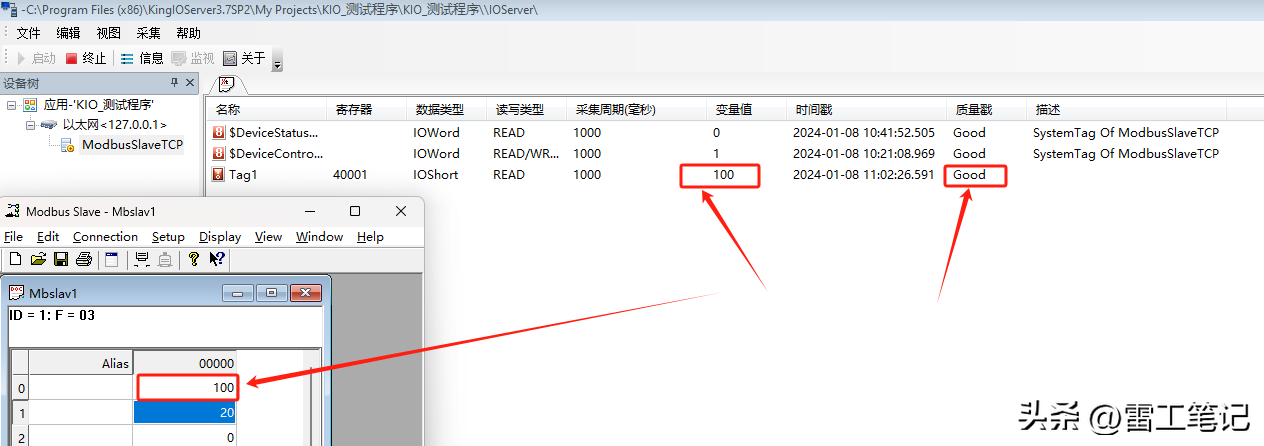

1、KingIOServer与ModbusSlave建立通讯
通讯的建立可以参考《【SCADA】测试KingIOServer连接ModbusTCP设备》。

2、KingSCADA与KingIOServer建立连接
连接的建立可以参考《【KingSCADA】如何建立硬件系统及相关变量》。
3、创建变量
在KingSCADA的数据词典新建“设备通讯”变量,连接KingIOServer的设备状态变量。

4、添加页面变量

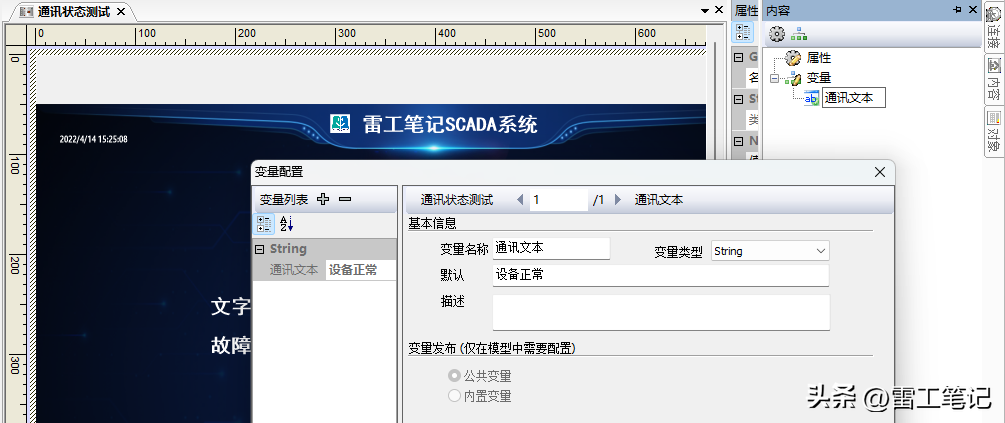

在创建的界面中添加界面变量“通讯文本”。

5、运行脚本

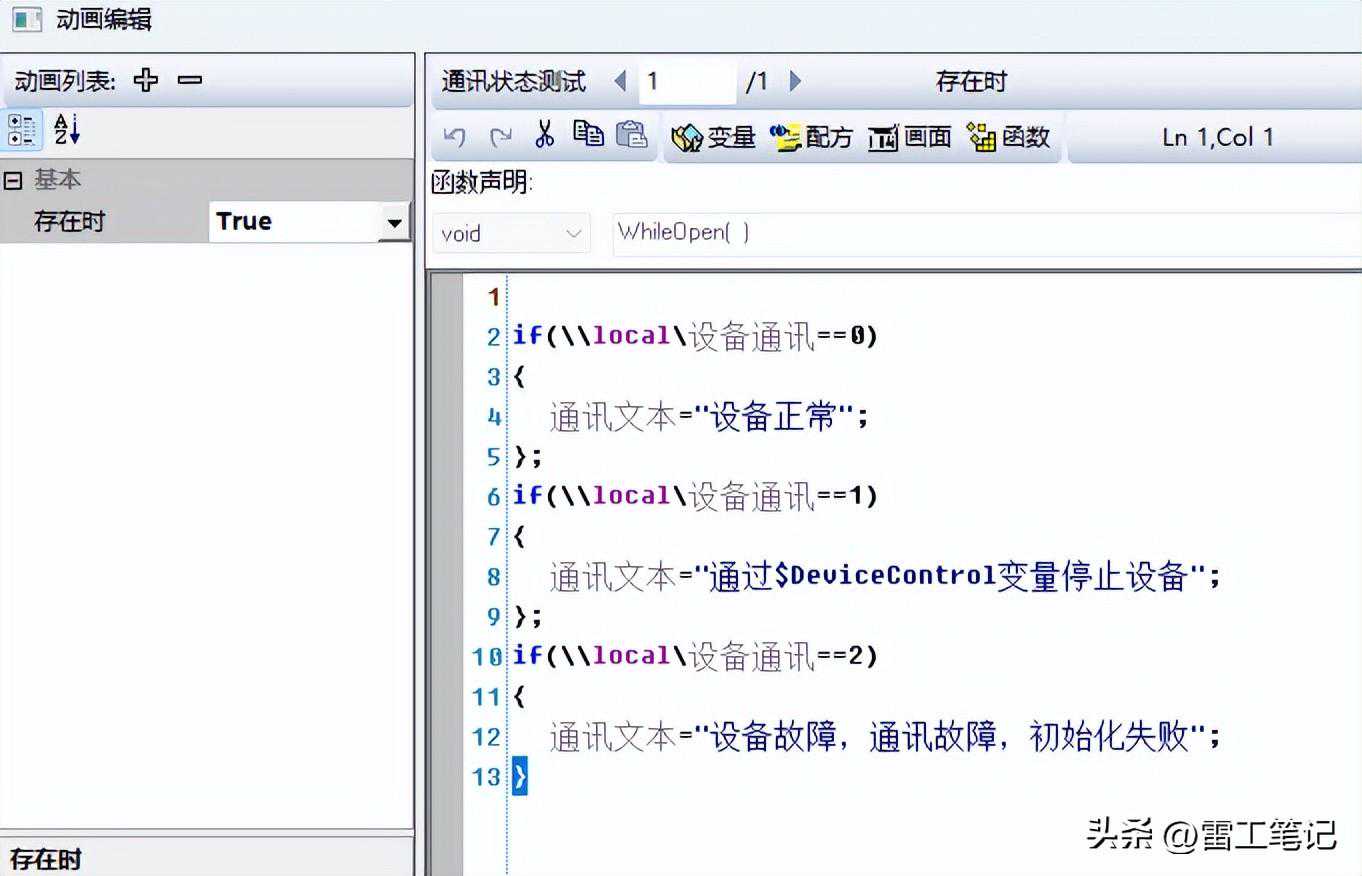

通过界面存在时脚本,为通讯文本变量赋值,当设备通讯为不同状态时为通讯文本赋值对应的文本显示。

6、界面组态

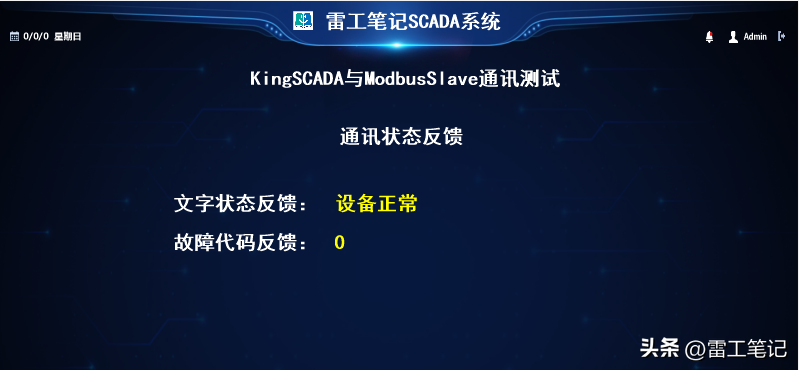

7、运行测试
(五)后记
以上为如何实现文本显示设备实时通讯状态的小样例,有需要的小伙伴可以参考。
其实各个组态软件大同小异,只要具备设备通讯的系统变量,都可以用同样的方式展示通讯异常提示信息。像昆仑通态等触摸屏也类似。
