第三讲精智屏的变量记录相关内容
在运行系统中，将变量值存储在日志中。可在以后分析记录的数据。可为记录变量定义下列条件：
（1）用于记录所连接变量的值的日志变量。
（2）存储变量的数据日志。
（3）存储变量的周期或事件。
（4）存储变量的值范围。
一、数据记录包括下列几个步骤：
1、创建和组态数据日志
创建数据日志时，定义下列设置：
（1）常规设置，如名称、大小和存储位置
（2）运行系统启动特性
（3）日志已满时的行为
2、组态变量记录
对于每个日志变量，指定用于记录所连接变量的值和其它信息（如记录时间）的数据日志。
还将定义记录日志变量值的时间和频率。有下列选项：
（1）“要求时”：
通过调用“LogTag”系统函数记录变量值。
（2）“改变时”：
HMI设备检测到变量值变化时，即对变量值进行记录。
（3）“周期性”：
定期记录变量值。在默认周期的基础上，可以在WinCC中使用自己的周期对其补充。最小值可设为1秒。所有其它值是此值的整数倍。
还可以将记录值限制在公差范围内或公差范围外。这样，便限制了记录相应值范围内的值。
如果要根据请求记录变量，请注意以下几点：
（1）不要将此类型变量记录在分段的循环日志中，此日志会在连续循环或响应变化时记录变量。
（2）背景：
例如，如果根据请求进行的记录很少，循环日志值则会填充日志段，并创建下一个日志段。如果那时尝试访问根据请求记录的变量，则不可能显示该变量，因为它是运行系统中可进行访问的当前日志段。为消除此问题，应为极少记录的变量创建单独的数据日志。
进一步处理记录的变量值
可以直接在项目中（如在趋势视图中）或在其它用户程序中（如Excel）分析记录的变量值。
二、通过演示操作来看看如何进行变量记录
前面文章中跟大家讲了如何组态一个项目，如何连接外部变量，如何仿真，这里不再过多啰嗦了，有兴趣的可以参看链接中的文章。
链接：手把手跟你分享博途HMI精智屏组态，适合初学者
1、周期性记录
在画面中插入输入输出域，并设置变量（这里我也是用上一个例子中的变量）
2、打开历史数据并创建变量记录
3、打开仿真，查看执行情况

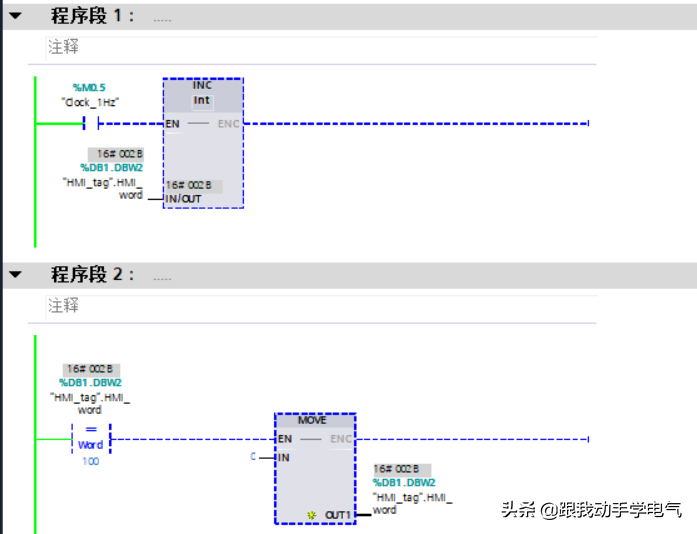

这里在PLC侧为了方便演示，我做了一个小程序，将变量HMI_word的每隔1s加1。
程序如下：

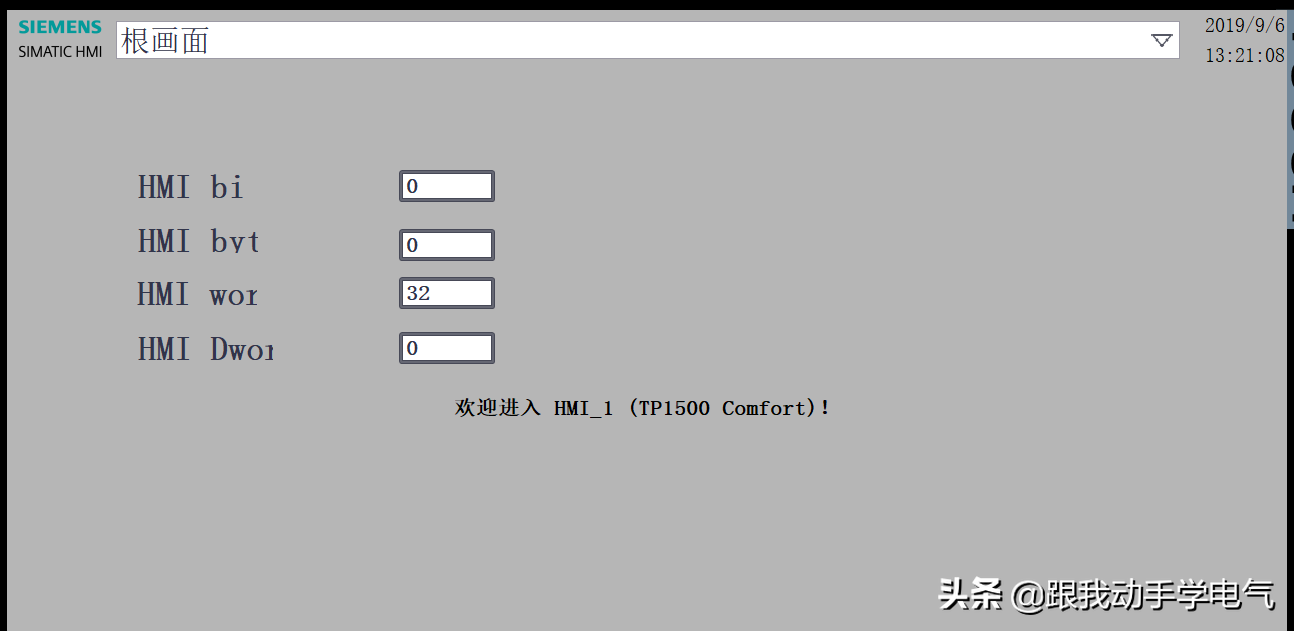

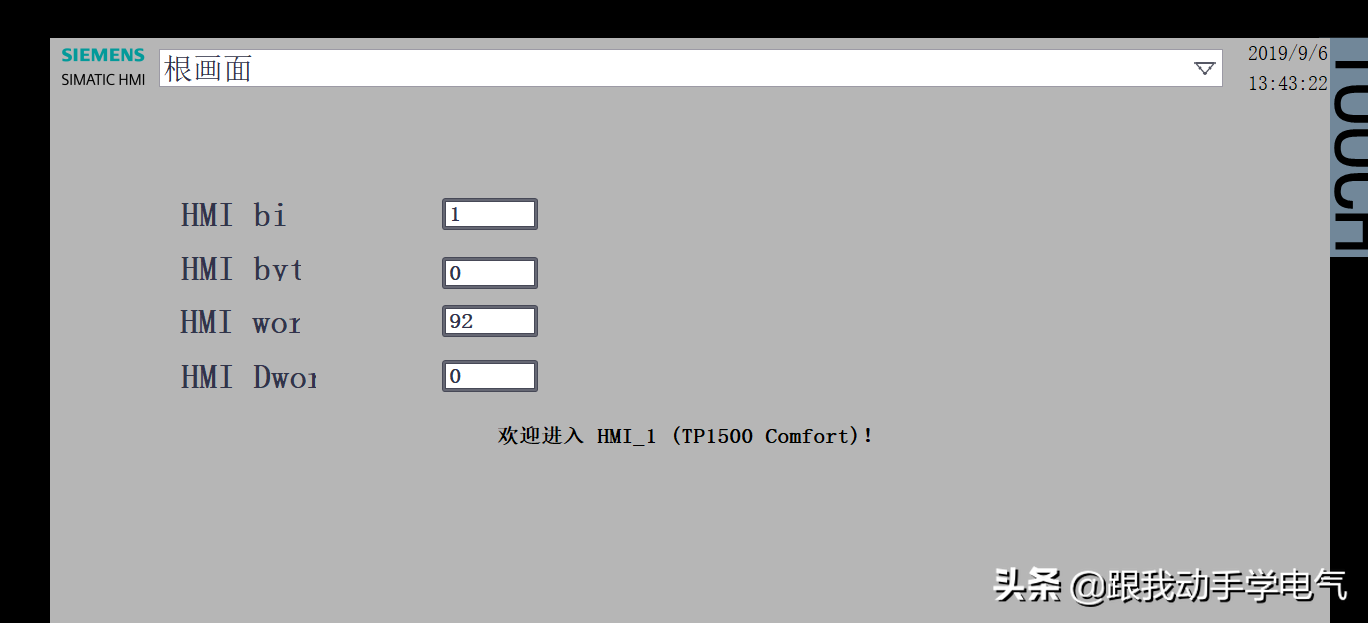

打开画面仿真器的结果如下：

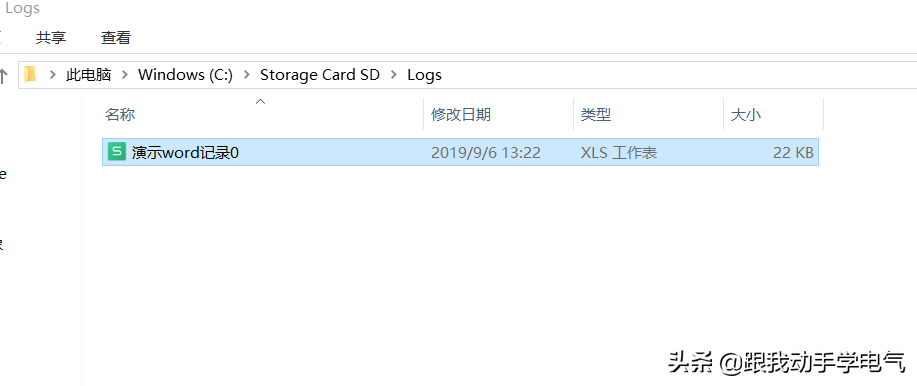

然后可以在EXCEL中查看记录，在上面的变量记录中的存储位置
\StorageCardSD\Logs
所以到C盘的\StorageCardSD\Logs中查看。

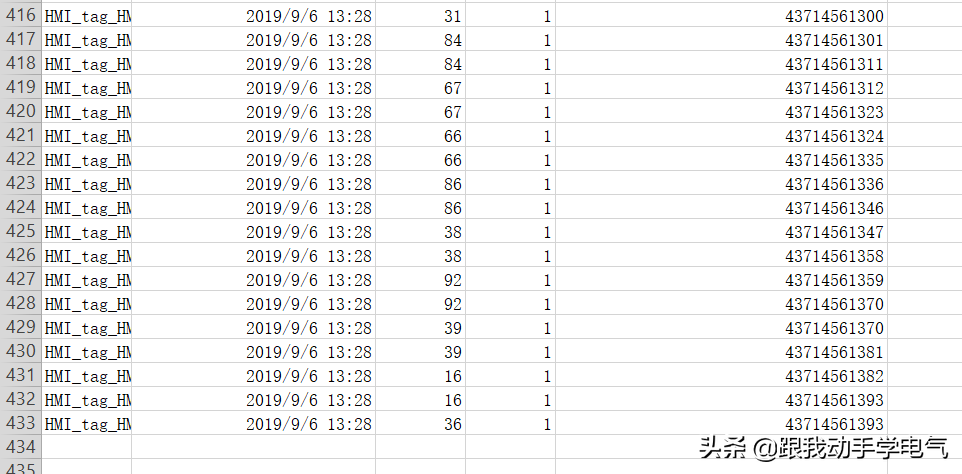

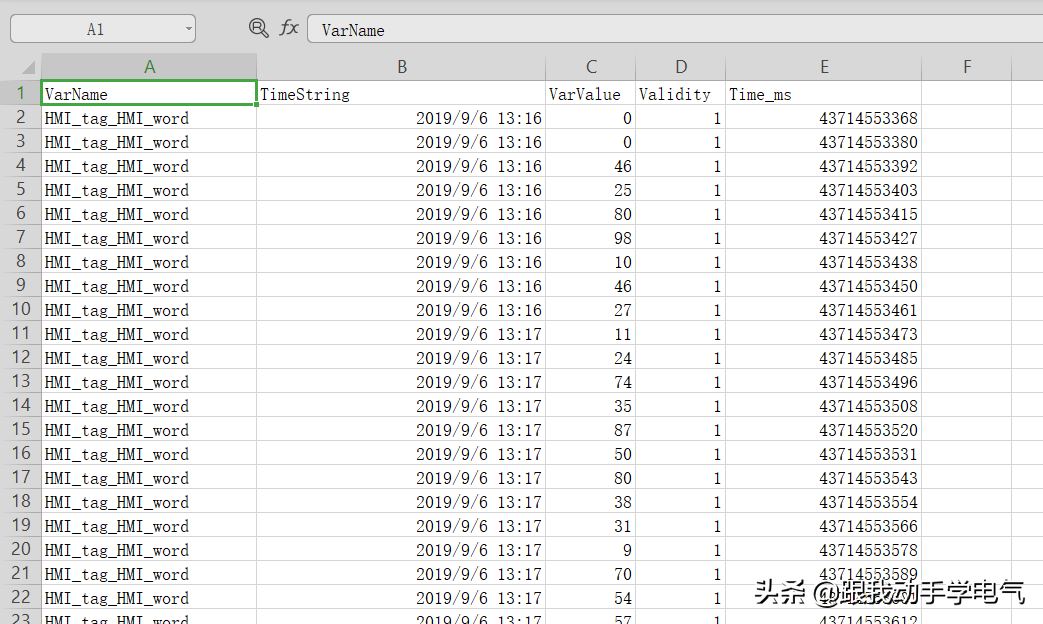

记录如下：
2、变化时记录

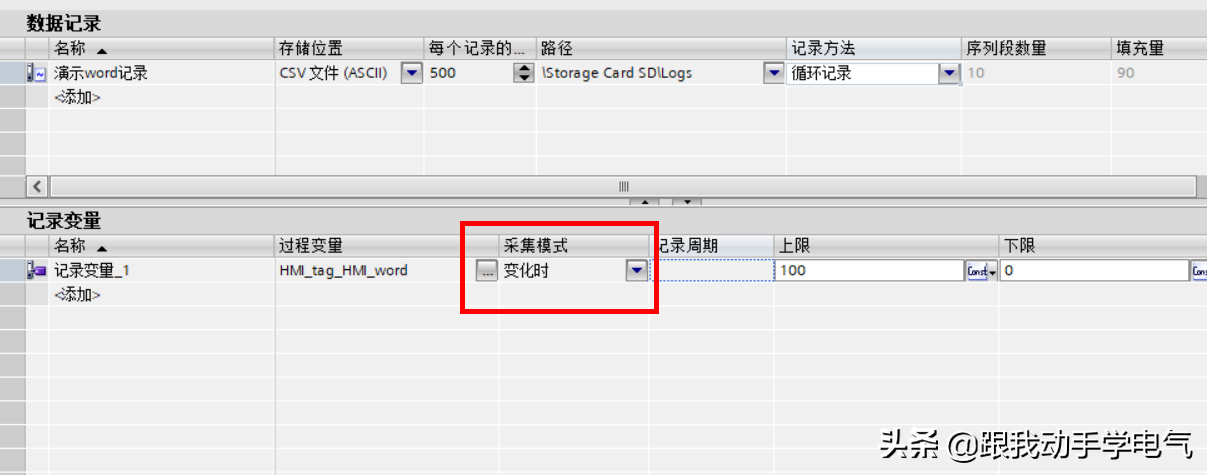

需要在历史数据中变量记录中将采集模式由循环修改为变化时。

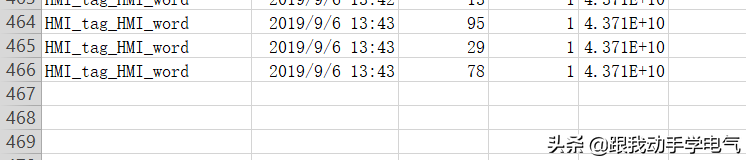

仿真结果：
3、必要时记录
在我们编辑的画面上通过变量HMI_bit改变是来记录变量HMI_word的值

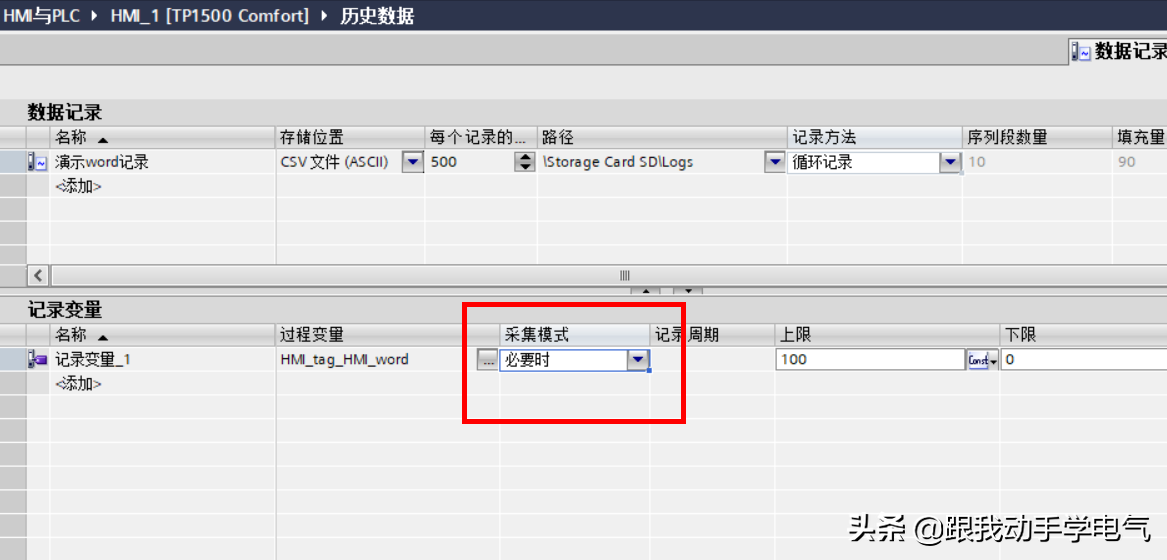

首先也是在记录变量中将变化时修改为必要时。

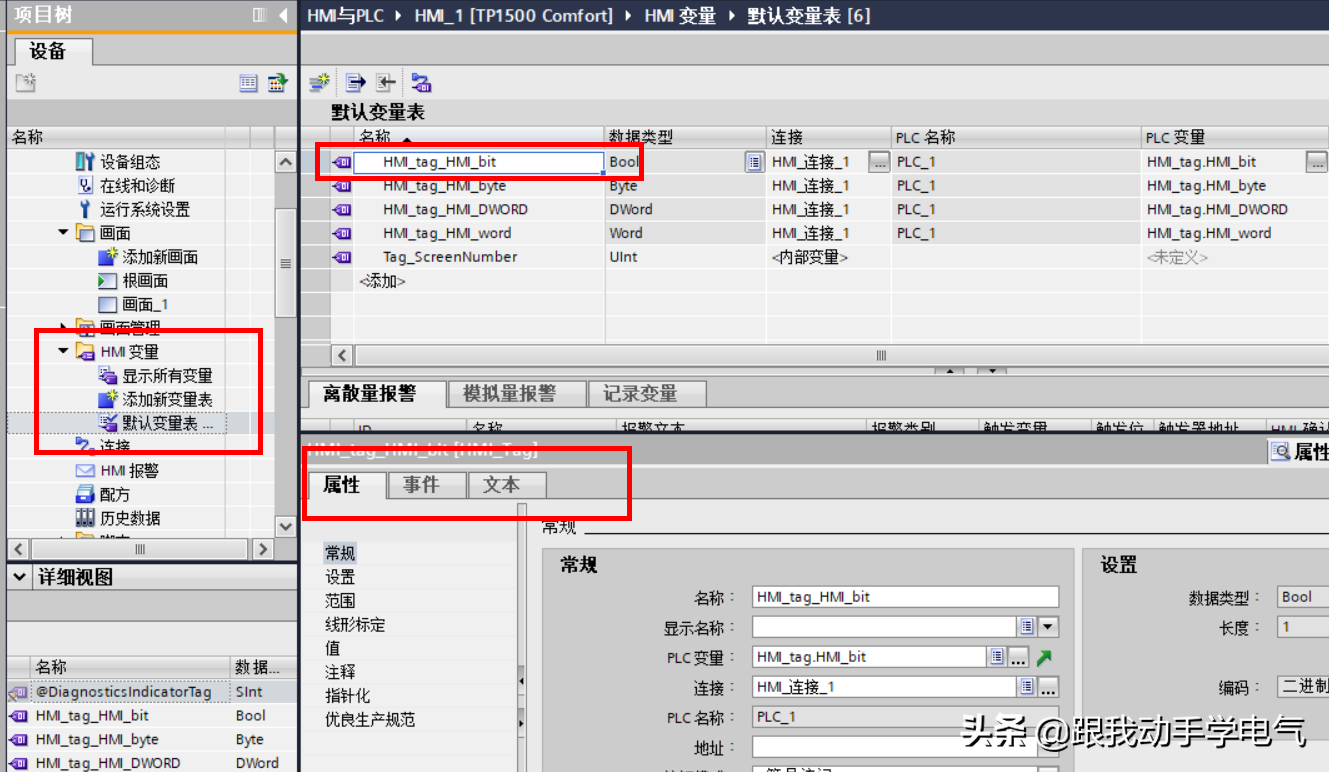

在变量表中选择HMI_bit变量选择属性

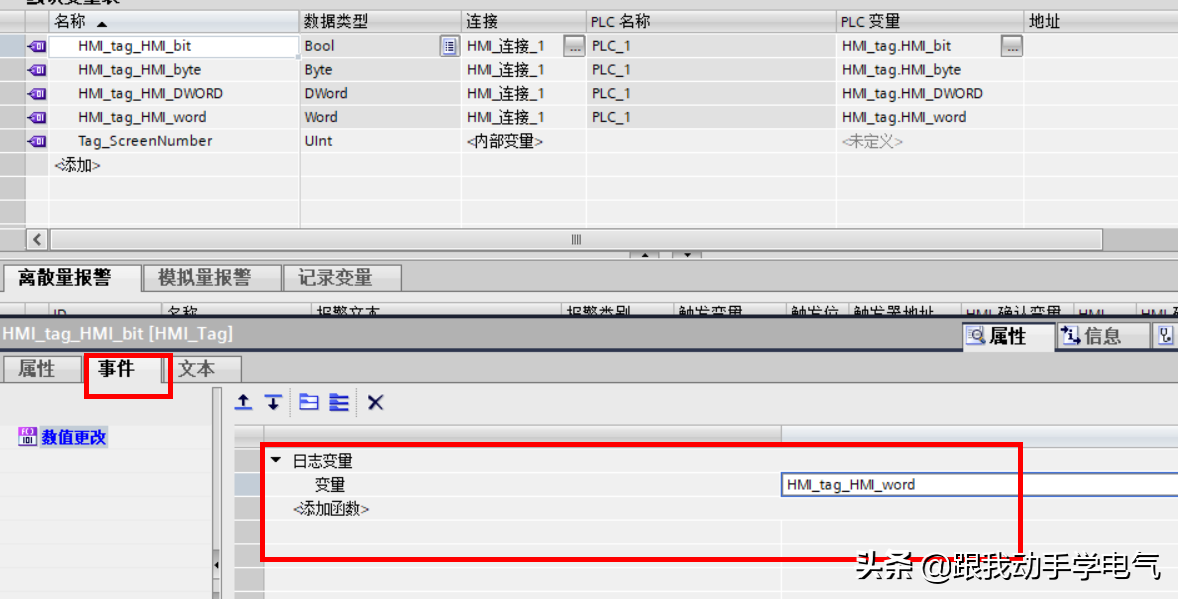

在事件页签中添加函数中选择历史数据中的日志变量。
这样就设置完成，开始仿真
4、趋势视图显示变量记录

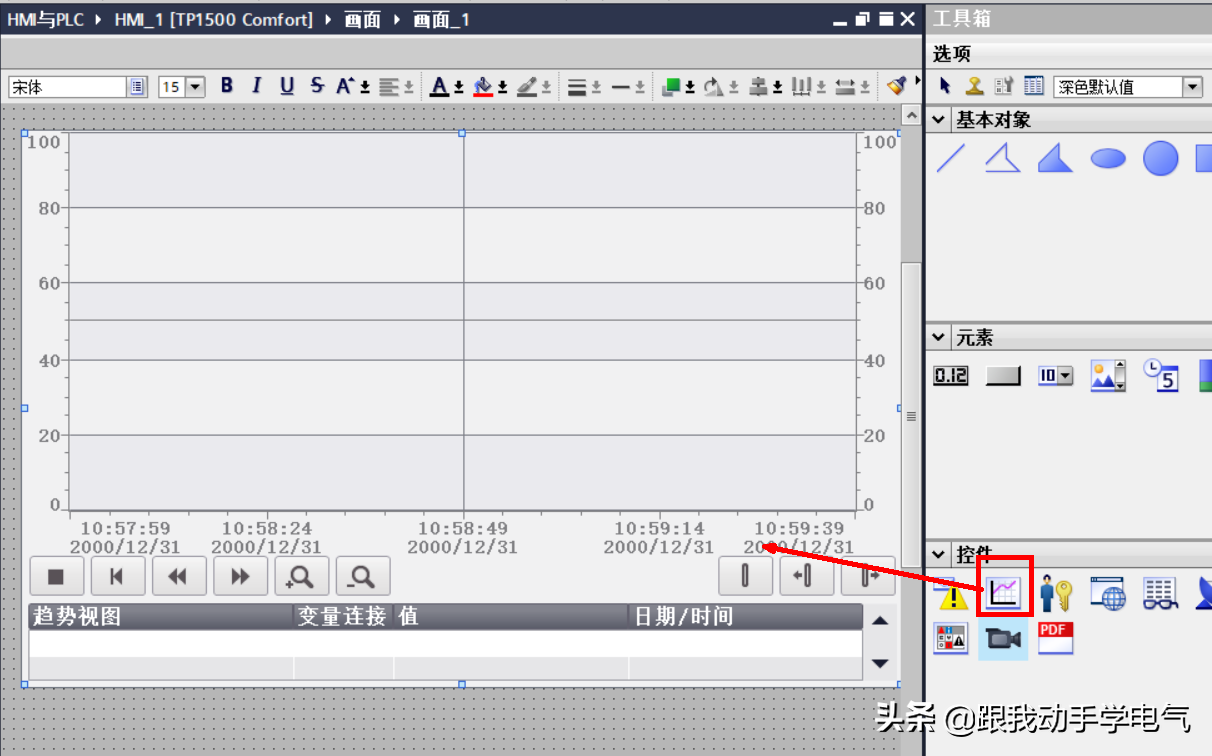

在画面中将趋势视图拖拽到画面中

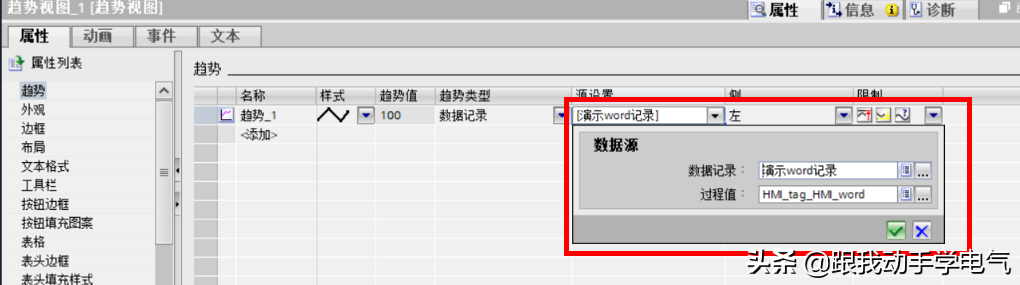

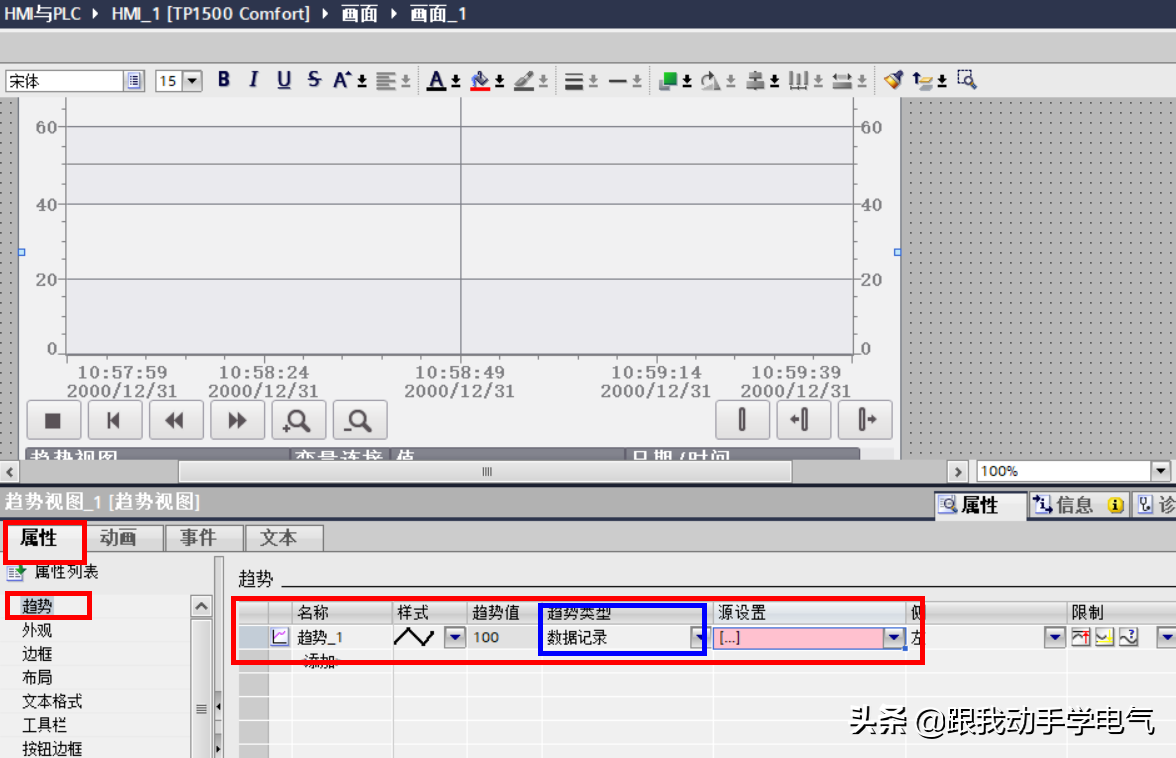

在属性中选择趋势，新建一个趋势，将趋势类型选择为数据记录
在源设置中将数据记录选择为我们命名的“演示word记录”，过程值选择HMI_word变量。

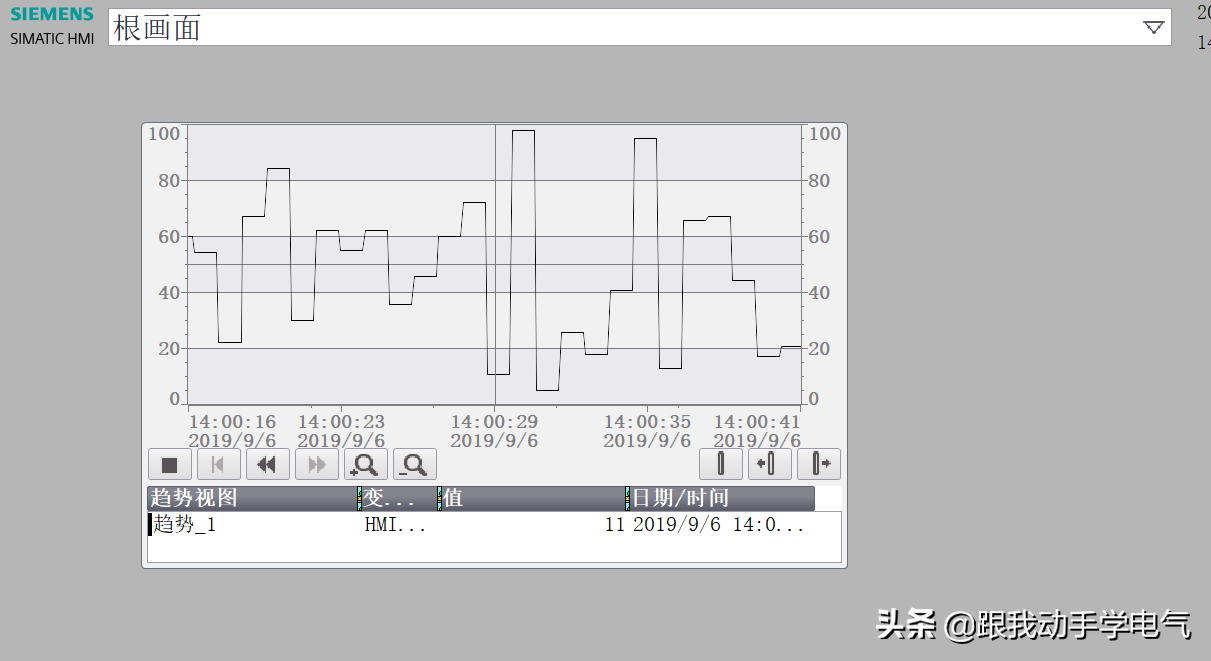

保存项目，编译并开始仿真
