X20系统与第三方控制器Profibus-DP总线扩展
王宇
一、X20系统Profibus-DP总线扩展应用介绍

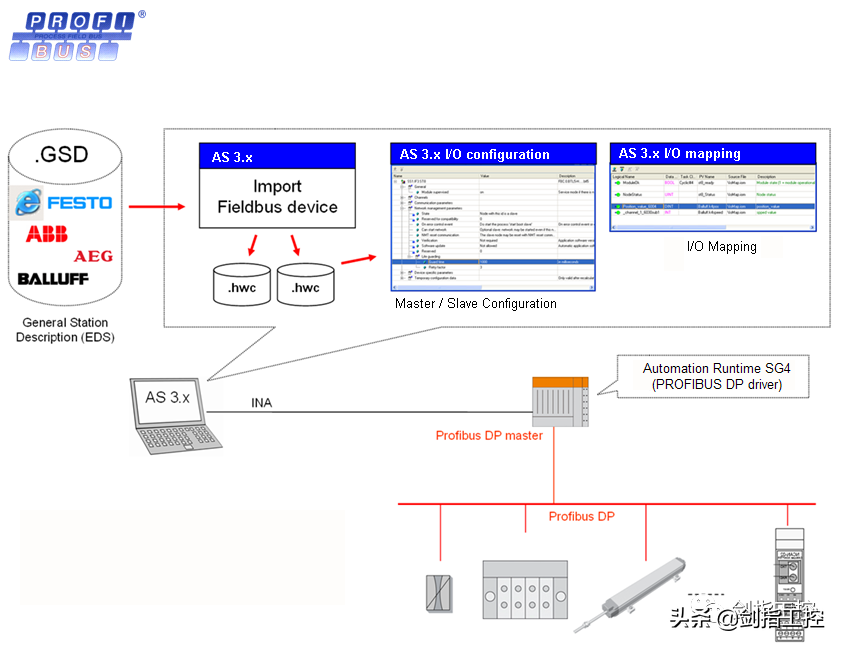

贝加莱X20系统拥有强大的总线扩展能力，能够灵活快捷地进行多种现场总线的扩展.在现今火热的智能工厂建设中，这种扩展能力能够让各控制节点更好的融合为一体，给数据的互联互通创造更多的可能性，也让用户在控制系统升级改造中受益。
在现场总线的应用中，Profibus-DP占有重要的一席之地，而贝加莱X20系统完美支持对Profibus-DP总线的扩展。X20系统支持两种扩展方式：X20CPU作为主站和X20CPU作为从站。以下对这两种扩展方式分别进行示例讲解。
二、X20系统CPU作Profibus-DP主站
1.通信方案：X20CP1586CPU有一个接口模块扩展槽位，通过X20IF1061-1接口模块构建PROFIBUSDPV1主站，实现对从站单元（西门子G120）的控制。
主从站配置如下：
Profibus-DP主站
硬件：X20系统CPU模块：X20CP1586
X20系统接口模块：X20IF1061-1
软件：
Profibus-DP从站
硬件：西门子G120CU240-2DP
软件：TIAPORTALV16

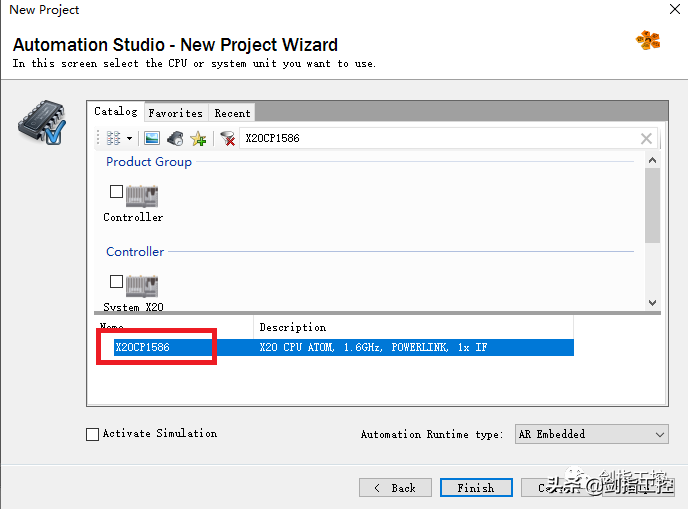

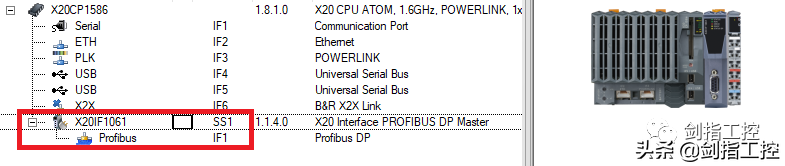

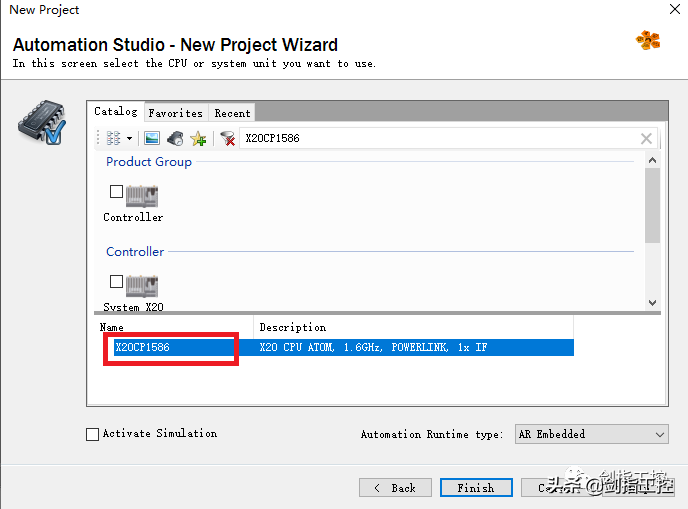

2.新建AS工程，添加X20CPU模块X20CP1586。在PhysicalView中添加X20IF1061到SS1扩展接口。

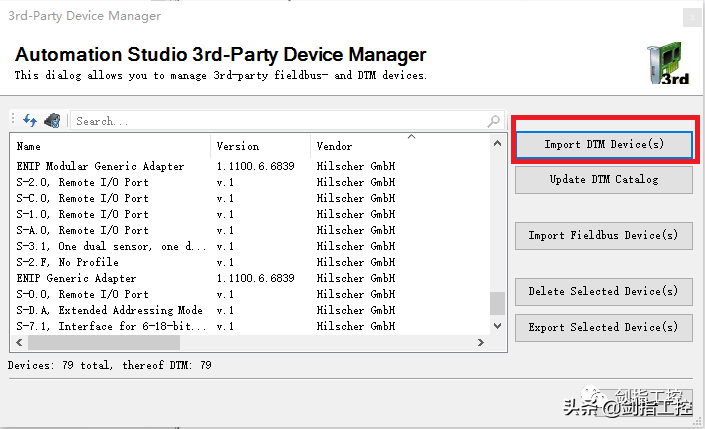

3.借助AS3rd-PartyDeviceManager导入从站GSD文件,Tools-Manage3rdpartyDevices，选择ImprotDTMDevice找到GSD文件路径进行加载。以西门子G120为例如下所示：

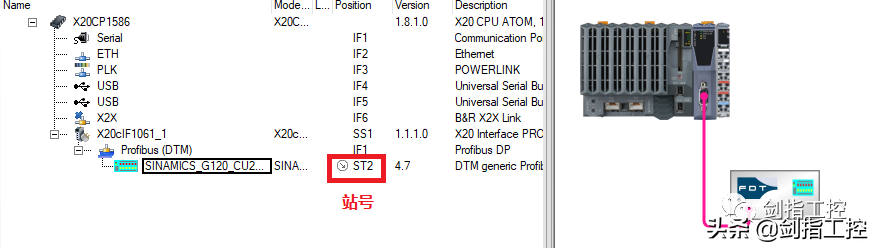

4.组态第三方DP从站，在PhysicalView中将从站(G120)安装到Profibus总线模块下。并配置从站的站号，下图ST2即从站站号为2。

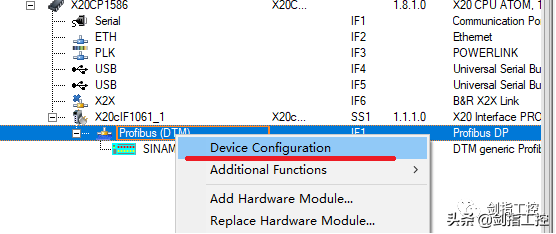

5.对主站模块进行配置，在硬件树中右键主站接口，进入DeviceConfiguration，主要对主站的总线参数进行配置。
在此界面下BusParameters中对总线波特率、站号进行配置。另外一些总线参数保持默认值即可。电机右下角Adjust会根据网络拓扑结构对相关参数进行优化。

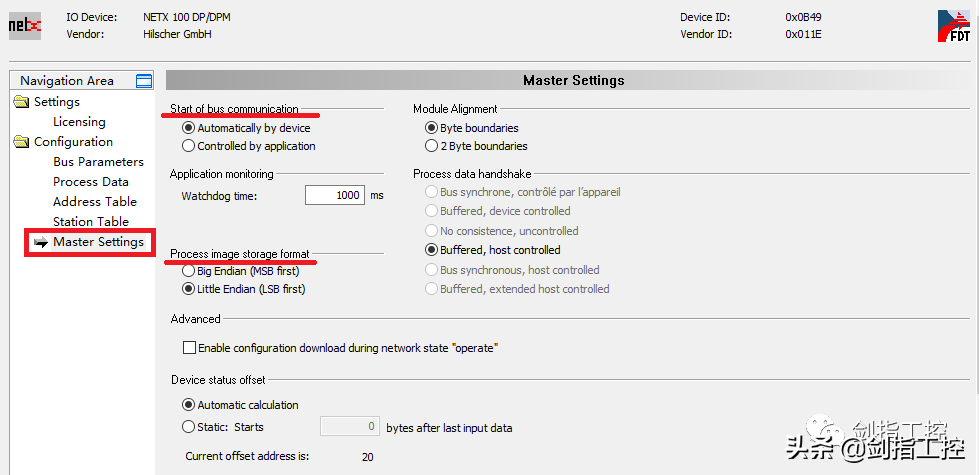

在此界面下的MasterSettings中对主站通信方式进行配置，主要包括通信启动方式，数据映射方式等，根据系统需求进行配置即可。

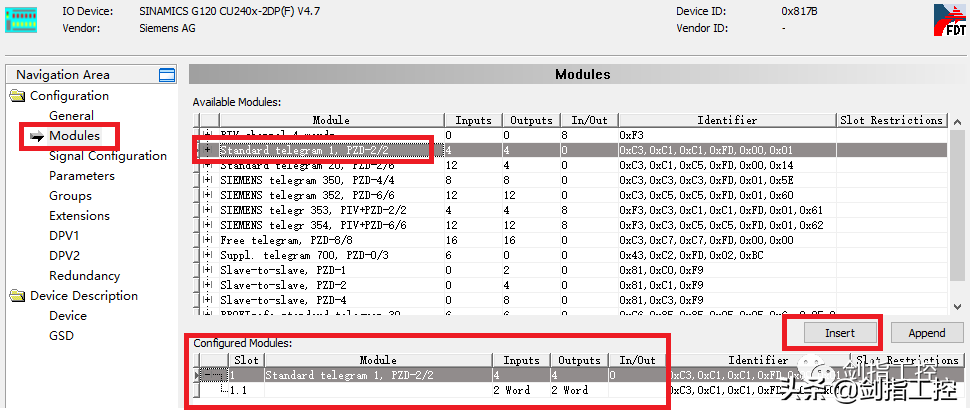

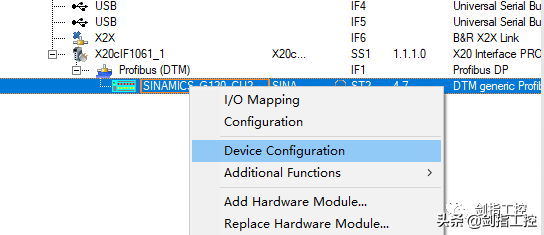

6.配置从站模块。在硬件树种右键从站模块，进入DeviceConfiguration，主要是对通信报文进行配置。

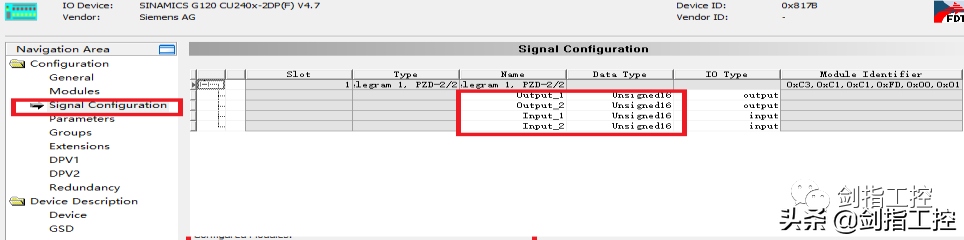

在SignalCongifuration中报文数据在IOMapping中的名称及数据类型。如图，输入报文默认配置为Input_1和Input_2,输出报文配置为Output_1和Output_2，数据类型为Unsigned16.

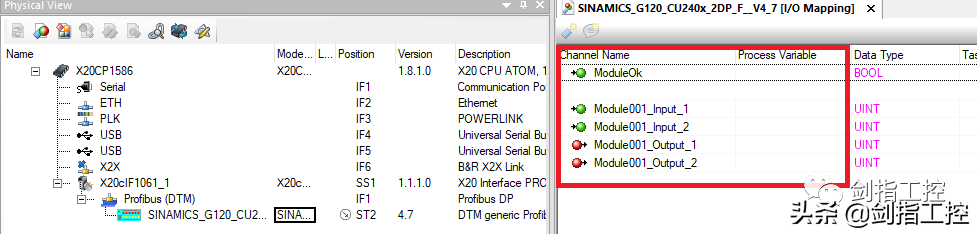

完成以上配置并保存后，即可在IOMapping中查看从站的通讯字地址，在此处关联程序变量即可实现对报文程序控制。
三、X20系统CPU作Profibus-DP从站
1.通信方案：X20CP1586CPU有一个接口模块扩展槽位，通过X20IF1063-1接口模块可作为PROFIBUSDPV1从站接入SIEMENSS7-300控制系统的Profibus-DP总线系统。
主从站配置如下：
Profibus-DP主站：
硬件：SIEMENSCPU315-2DP
软件：TIAPORTALV16
Profibus-DP从站：
硬件：X20系统CPU模块：X20CP1586
X20系统接口模块：X20IF1063-1
软件：
2.主站配置：

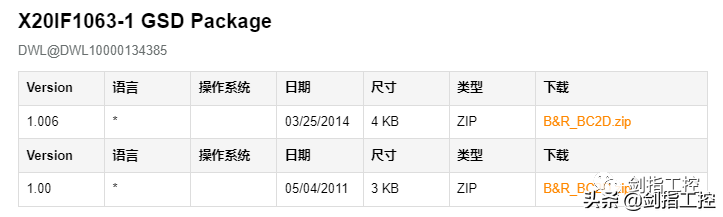

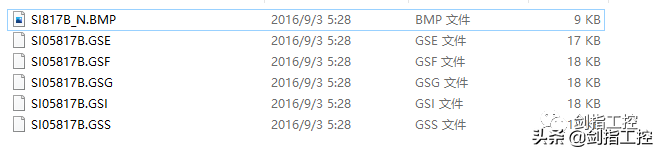

在贝加莱官方网站下载搜索GSD关键词搜索X20IF1063-1的GSD文件包并下载到本地。

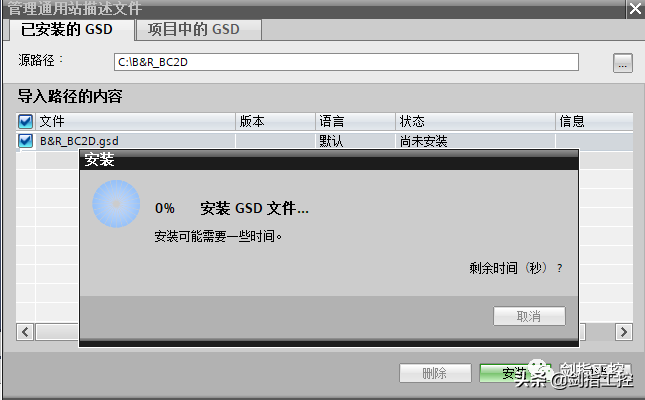

在TIAPORTAL中导入GSD文件。

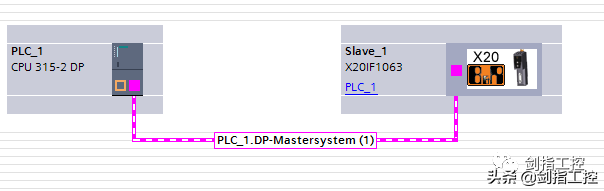

在TIAPORTAL中新建工程添加硬件CPU315-2DP与X20IF1063，完成DP组网。

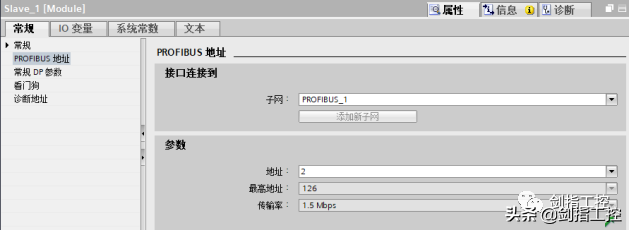

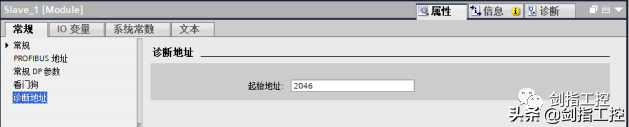

对从站地址及通信报文进行组态，DP站号设定为2。
通信数据输入与输出各32字节。

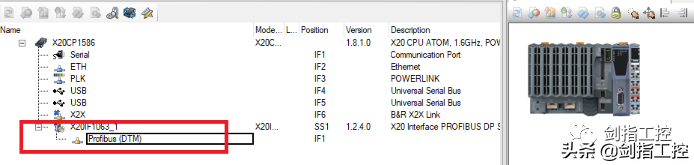

3.从站配置。AS中新建工程，添加X20CPU模块X20CP1586，并在PhysicalView中添加X20IF1063-1到SS1扩展接口。

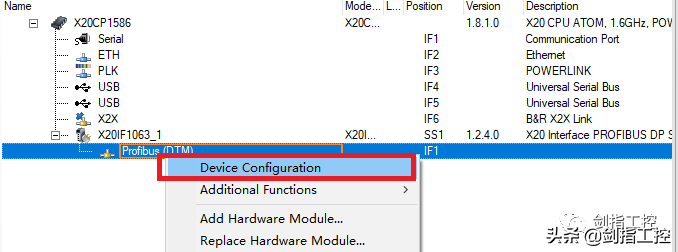

在硬件树中右键主站接口，进入DeviceConfiguration，对从站的参数进行配置。

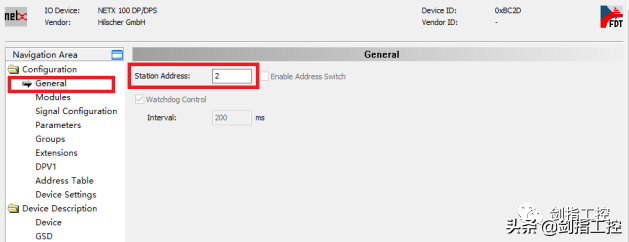

在此界面下General目录下对从站站号进行设置，此设置应与主站分配站号一致。

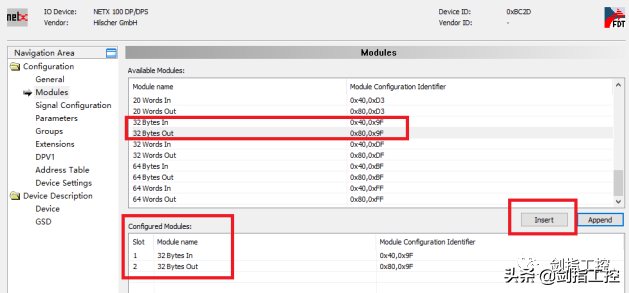

在此界面下Modules目录下对通信报文进行配置，与主站保持一致，通信字配置为输入输出各32个字节。

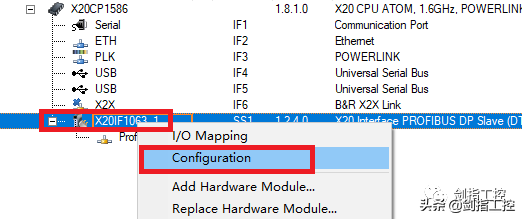

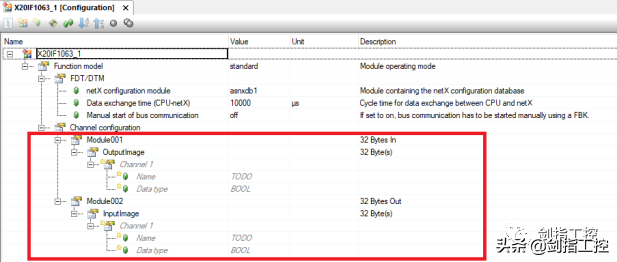

完成以上步骤并对工程进行保存。在Physicalview中右键X20IF1063-1模块选择Conguration即可看到我们配置的报文信息。

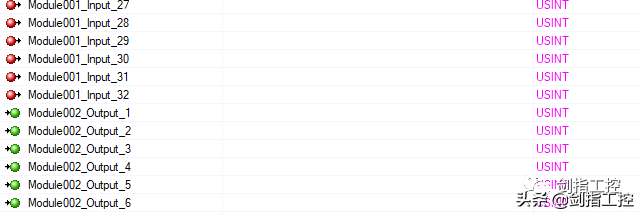

点开X20IF1063-1的IOmapping即可对输入输出变量进行关联，通信配置完成。
