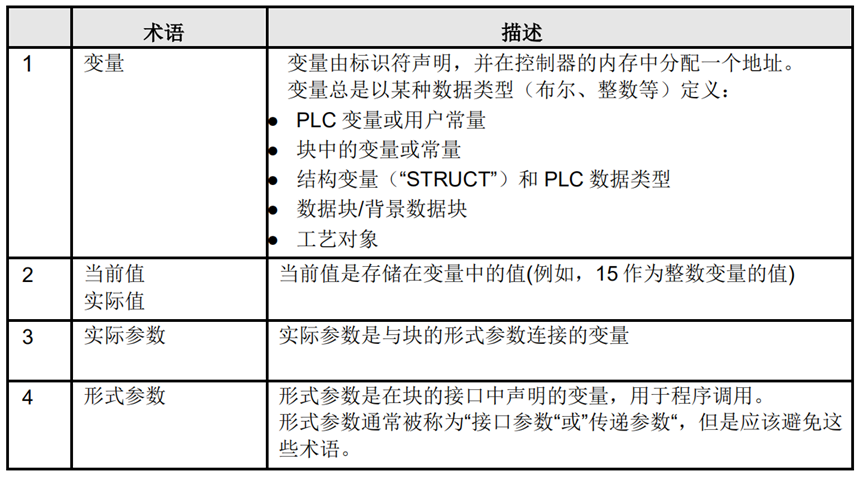

1、块接口由形式参数和本地数据两部分组成：
参数解析：
输入参数：为调用模块提供数据，输入给逻辑模块
输出参数：从逻辑模块输出数据结果
输入/输出参数：参数值既可以输入，也可以输出

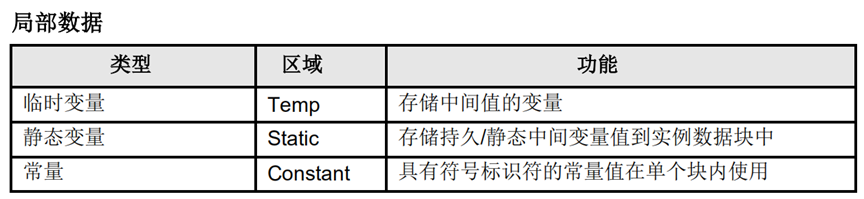

变量解析：
临时变量：存储在L堆栈中，块执行结束后，变量消失；
静态变量：存储在背景数据块中，块调用结束后，变量被保留；
(1)函数(FC)简介
①、函数(FC)是用户编写的程序块，是不带存储器的代码块。由于没有可以存储块参数值的数据存储器，因此，调用函数时，必须给所有形参分配实参。
②、FC里有一个局域变量表和块参数。局域变量表里有：Input(输入参数)、Output(输出参数)、InOut(输入/输出参数)、Temp(临时数据)、Return(返回值RET_VAL)。
Input(输入参数)将数据传递到被调用的块中进行处理。
Output(输出参数)是将结果传递到调用的块中。
InOut(输入/输出参数)将数据传递到被调用的块中，在被调用的块中处理数据后，再将被调用的块中发送的结果存储在相同的变量中。
Temp(临时数据)是块的本地数据，并且在处理块时将其存储在本地数据堆栈。关闭并完成
处理后，临时数据就变得不再可访问。
Return包含返回值RET_VAL。
(2)函数块(FB)的简介
函数块(FB)属于编程者自己编程的块。函数块是一种“带内存”的块。分配数据块作为其内存(背景数据块)。传送到FB的参数和静态变量保存在实例DB中。临时变量则保存在本地数据堆栈中。执行完FB时，不会丢失DB中保存的数据。但执行完FB时，会丢失保存在本地数据堆栈中的数据。
(3)数据块(DB)简介
①、数据块用于存储用户数据及程序中间变量。新建数据块时，默认状态是优化的存储方式，且数据块中存储的变量是非保持的。数据块占用CPU的装载存储区和工作存储区，与标识存储器的功能类似，都是全局变量，不同的是，M数据区的大小在CPU技术规范中已经定义且不可扩展，而数据块存储区由用户定义，最大不能超过工作存储区或装载存储区。SIMATICS7-1500PLC的非优化数据最大数据空间为64KB。而优化的数据块的存储空间要大得多，但其存储空间与CPU的类型有关。
②、按照功能分，数据块DB可以分为：全局数据块、背景数据块和基于数据类型(用户定
义数据类型、系统数据类型和数组类型)的数据块。

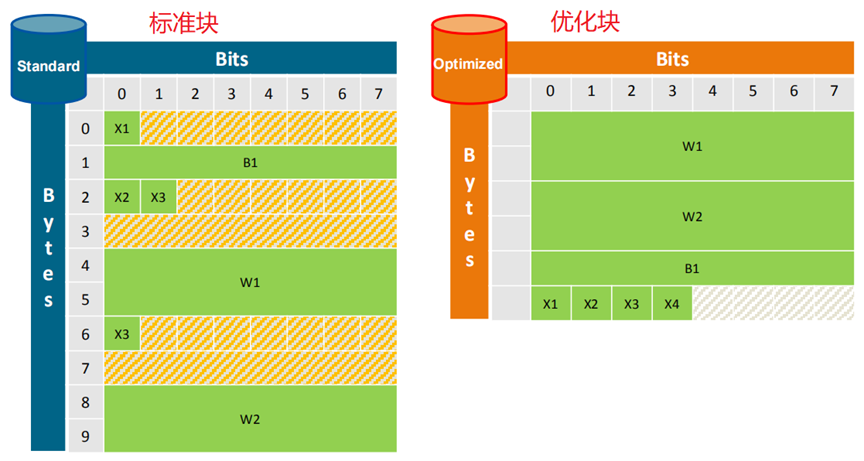

S7-1200:优化的块结构
备注：1、对于优化的数据块，大的数据类型在块的开始，小的数据类型在块的末端，因此在块中不会形成数据块间隙；
2、对于优化的数据块，只能采用符号访问的方式。

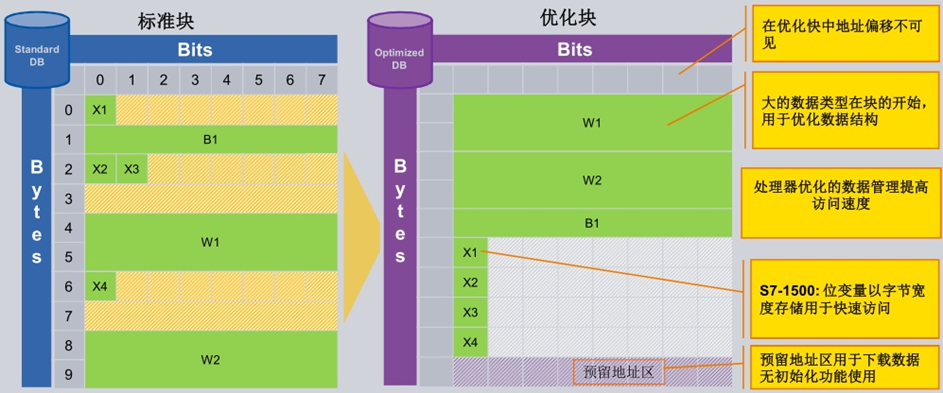

S7-1500CPU中，标准DB块与优化的DB块在PLC中按照下图方式存储：

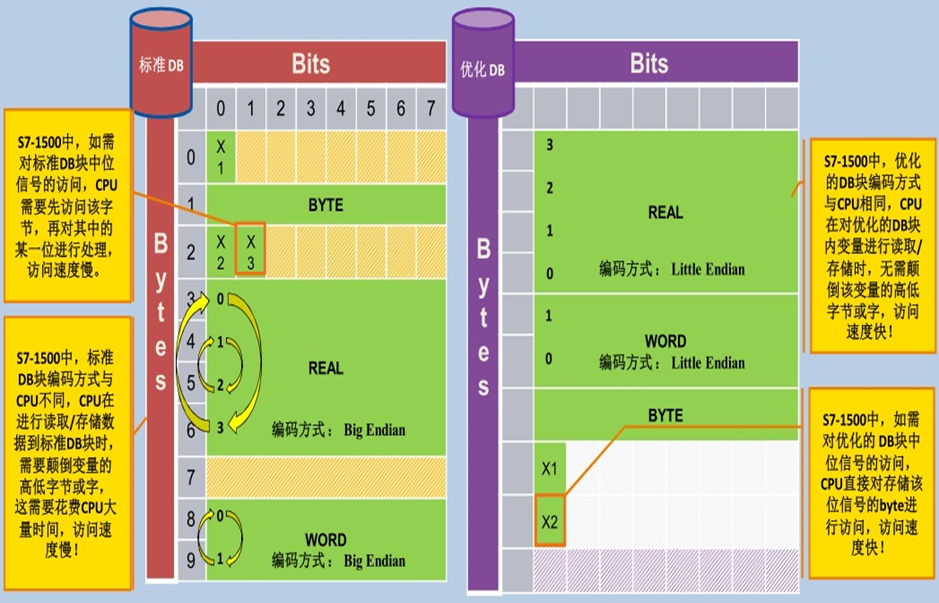

在S7-1500CPU中，相比于标准的DB块，优化的DB块提供更快的访问速度，其根本原因与CPU的编码方式有关：
与标准的DB块相比，优化的DB块有以下优势：
·提供更快的访问速度；
·以符号寻址，编程者无需考虑DB块中每个变量存储的具体地址，每个变量在CPU中存储的位置由PLC的系统自动进行分配；
·CPU与HMI（如Panel）连接时，由于优化的DB是靠符号寻址，所以当PLC变量连接到HMI后，PLC侧对变量做的修改，HMI无需重新下载；
·对DB块内的任意位置对变量进行添加及删除，或对变量的类型进行修改（如将Tag_1的属性由byte修改为Word），不会引起该DB块其它变量的使用；
S7-1200/S7-1500中如有以下应用，必须使用标准DB块：
·与其它CPU建立S7单边通信时（PUT/GET），用于存储发送区数据和接收区数据的DB块；
·与进行HMI连接时，访问的S7-1200/S7-1500CPU的DB块只能是标准的DB块；
·使用与S7-1200/S7-1500PLC进行OPC连接时，OPC服务器访问S7-1200/S7-1500CPU的DB块只能是标准的DB块。
