很多网友发QQ向我咨询数据采集和数据显示的问题。Labview帮助文档说的不是很清楚，打算用几节课详细介绍数据采集和数据显示，数据处理的方法。今天先从最常用的XY图说起。
很多测试工况下，不但要显示物理量与时间的关系，也就是f(t)图，还经常会碰到两个物理量之间的关系图。比如说小编（dwy）经常会要求画出来液压阀流量和压差之间的曲线图（Q-△P），流量和阀芯位移之间的曲线图（Q-s图）。这时候就会用到XY图。
一下详细介绍XY图的原理和使用方法。
1,一个点的表示方法
XY图，顾名思义就是，Y和X的关系图。在数学上，平面内一个点用一个数对来表示（X1，Y1），要理解XY图的原理就先理解一个点在LV中的表示。
在LV中，（X1，Y1）用一个簇常量来表示，把两个数打包，就变为一个点。

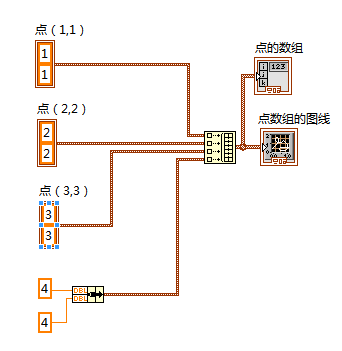

点（1,1），点（4,4）的表示方法
2,XY图画就是画出点的数组
理解了点的表示，不难理解点的数组，就是把几个点组成数组。XY图就是显示点的数组。

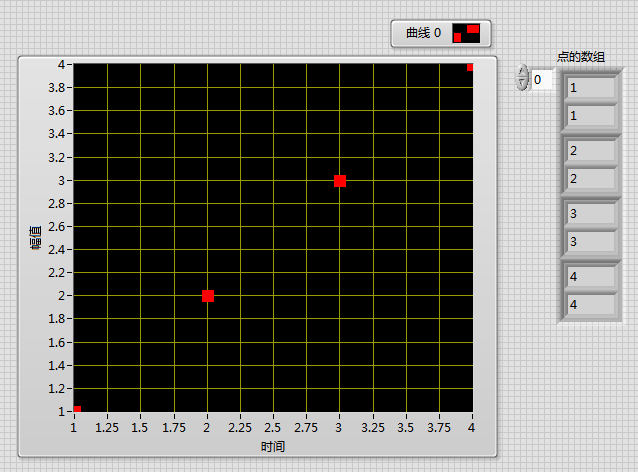

点的数组和点的图线-XY图
点的数组和点的图线-XY图
3,点的数组与数组的点对

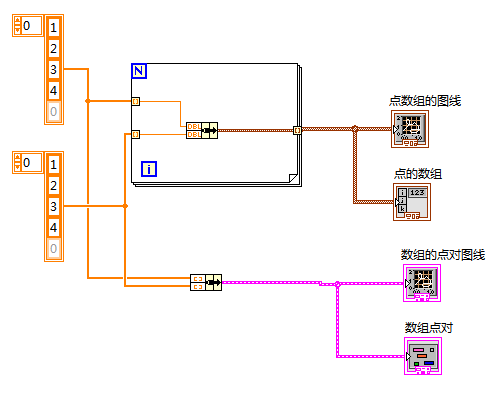

理解了上面的概念，就可以用XY图画出一条相关曲线，数据采集后，把一个物理量（Q）放在数组1，另一个物理量（P）放在另一个数组，用下面的方法就可以画出相关曲线。
点的数组和点的图线-XY图
点的数组和点的图线-XY图
为了更好理解，上面是先组成一个个点，再组成点的数组。下面表示直接把两个数组捆绑为数组对。
上面是数组的数据类型是点的数组，是先捆绑后组成数组。下面表示是数组的对，是先组成数组，后捆绑。
常用的是第二种方法，但第一种方法可以逐点显示，会很有用，能看到描点的过程。

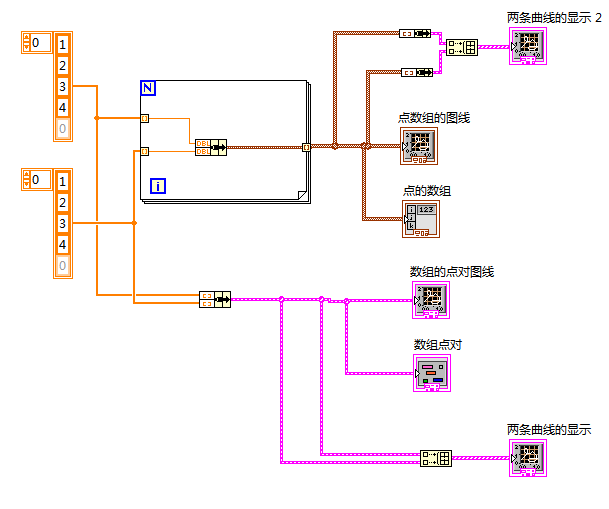

4,两条曲线的表示方法。
理解了上述原理和方法，就不难理解两条曲线的表示方法。或者只需要理解一条曲线的表示法，记住两条曲线或多条曲线的方法即可。
总结，能理解最好，理解不了就存起来，用的时候复制上去就可以了。
有什么LV或PLC或codesys的问题欢迎留言或私信，在以后的篇目中多涉及一些。
