一、书接上回，先解决遗留问题

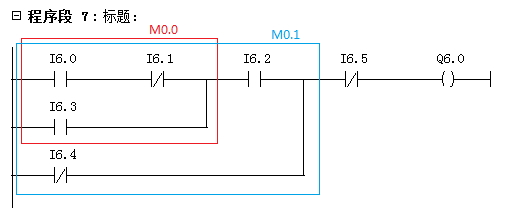

上回我们留下了一段LAD程序，供做思考。如图1.1所示。
图1.1复杂"混联"逻辑（LAD）
通过"化繁为简"的办法，给出其解题思路：
1、如图1.1所示，、和构成一个简单的串、并联逻辑，假设其逻辑运算结果写入，则有：
2、、和同样构成一个简单的串、并联逻辑，运算结果写入，则有：
3、和构成串联逻辑单元，因此有：
4、因此，与图1.1相对应的STL逻辑如图1.2所示。
图1.2复杂"混联"逻辑（STL）
对比图1.1和图1.2，有如下感想：
1、仅从感官上而言，图1.2的STL比图1.1的LAD要"晦涩难读"一些。实际上，用STL来编写此类逻辑运算程序，编程效率上比LAD或FBD要差一些；
2、STL能直接访问CPU的累加器、寄存器及各种存储空间，其更加接近机器语言，因此，一段"优秀"的STL程序一定比LAD占据内存小，运行效率高；
3、实际应用中，LAD和STL可以根据需要，穿插使用。处理一些逻辑运算或者有现成的功能单元可以使用时，一般可用LAD进行编程；而若要实现一些条件转移、或者编写硬件接口程序时，则要选用STL，或者其它高级编程语言。

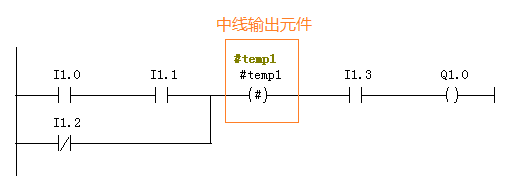

二、中线输出元件本文仅介绍梯形图中一种经常使用的指令元件——中线输出元件，如图2.1所示。
图2.1中线输出元件
·中线输出是一种中间赋值元件，用于保存它左边电路的RLO。
·顾名思义，中线输出只能放在梯形图的中间，不能直接连接到左、右侧的母线上。

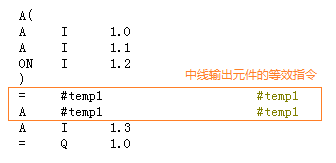

·STL中，没有专门的指令对应梯形图中的中线输出元件，它一般由一个输出指令"="和"与"逻辑指令"A"组合而成。如图2.2所示，在STL中，中线输出相当于先将当前的RLO输出到给定的地址（temp1"之前的RLO有关外，还有其他位与其有关，比如：、等，均与其有关。如果不用"中线输出元件"，我们的程序可能如图3.1所示。

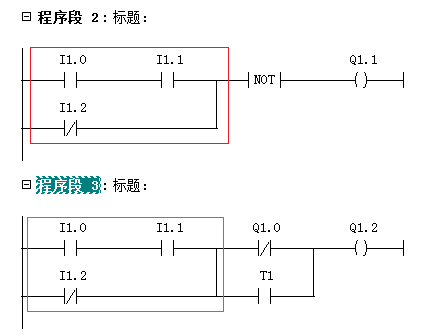

图3.1相同的逻辑单元
图中的红、蓝框中的逻辑完全一致，除了会带来额外的编程劳动外，没有任何意义。恰当、合理的运用"中线输出元件"，可大大节约编程的劳动成本，如图3.2所示。

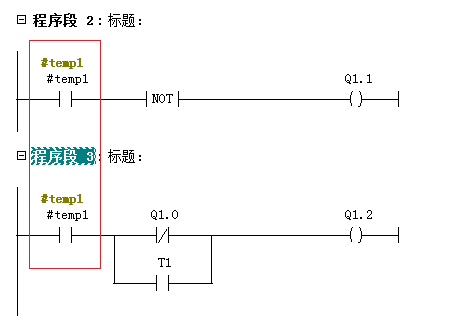

图3.2"中线输出元件"的应用
2、中线输出另一种常见的用法是做电路逻辑等效，方便理解程序。如图3.3所示。
图3.3中线输出的等效作用
