一、HMI层次要求
HMI界面嵌套层次原则上要求只能嵌套三层,可根据需要设计到四级界面。开机后进入登陆界面,登陆后进入主菜单界面(一级界面)功能按钮包含用户管理,功能选择,自动监控,手动操作,参数设置,报警信息,主菜单。每个界面都包括一级界面的主功能按钮,并且进入到相应的一级,二级,三级界面时,一级界面的主功能按钮要进行变色标记。后工序(除卷绕)与模组手动操作界面加单步(步序)运行。HMI界面架构如下图所示:

二、登录界面要求
a)(西门子,威纶)设备资源号字体微软雅黑,字号:27号,颜色:黑色;(proface)图像字体_微软雅黑,粗体,字号:20号,颜色:黑色;
b)(西门子,维纶)登录/注销/主菜单按钮字体:宋体,字号:27号,颜色:白色,按钮框的背景色为蓝色,RGB颜色值R:0,G:0,B:255;(proface)字体:标准字体,像素:8*16,粗体;
c)(西门子,维纶)系统时间字体为:微软雅黑,字号:27号,颜色:黑色;(proface)字体:新宋体,字号:20;
d)登录界面的左上角为公四LOGO;
e)语言切换图标放置于右上角,需有中文、英文、德文切换功能;
f)(西门子,维纶)HMI底色统一为R:205,G:215,B:225;

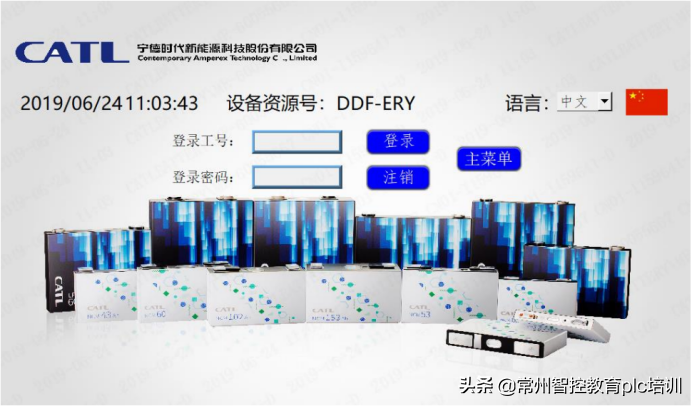

(西门子触摸屏登录界面)

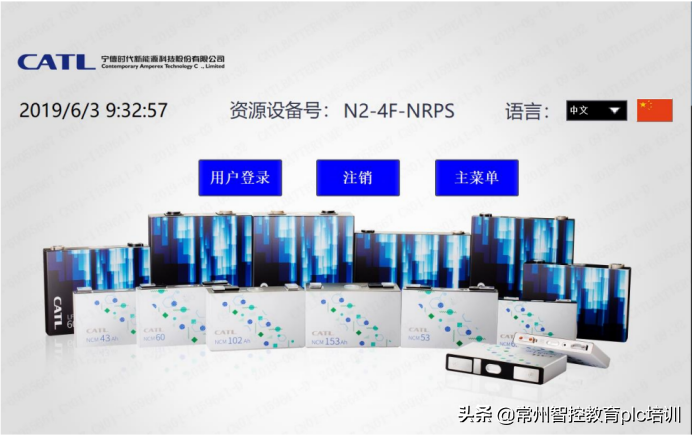

(威纶通触摸屏登录界面)

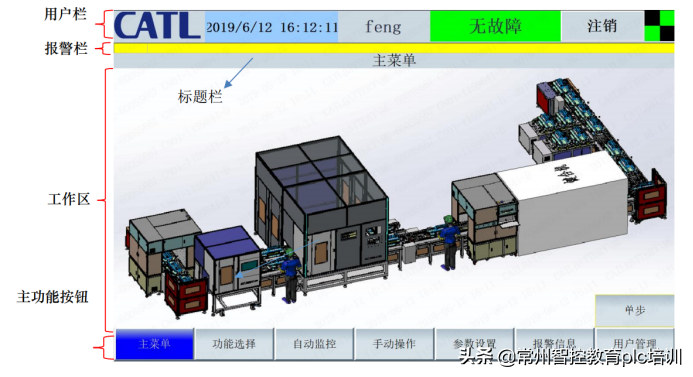

三、主菜单
a)用户栏

1)(西门子,威伦)系统时间:底色采用蓝色,RGB颜色值R:153,G:204,B:255,字体为微软雅黑,字号:25;
2)(西门子,威纶)用户名:显示当前登录的用户名,字号:32,背景色为底色;
3)故障提示灯:无故障提示时背景色为绿色RGB颜色值R:0,G:255,B:0,有故障提示时背景色为红色RGB颜色值R:255,G:0,B:0,(西门子,威纶)字体为微软雅黑,字号:32;

5)通信状态显示:指示与PLC的通信状态

有通信时图案交替,无通讯时图案无变化。
b)报警栏:报警栏可以循环显示当前产生的报警。
c)标题栏:显示当前画面的名称,字体:宋体,字号:27,颜色:黑色。

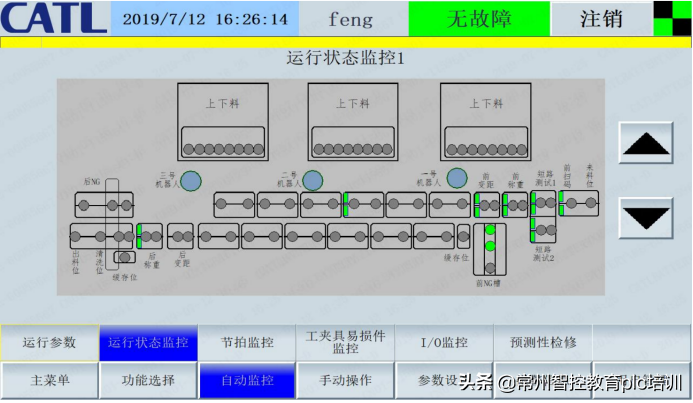

d)工作区:工作区显示设备三维视图,可以按比例放大,面积覆盖整个工作区。

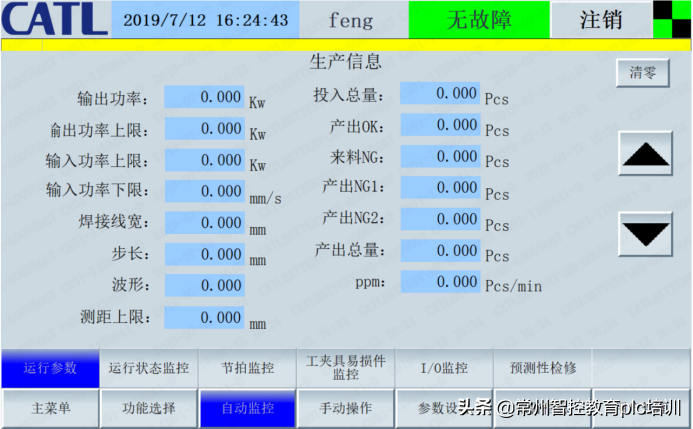

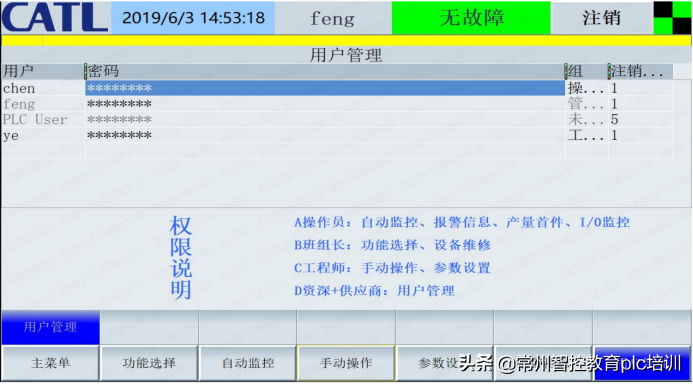

e)主功能按钮:主功能按钮包括:主菜单、报警信息、自动监控、手动操作、参数设置、功能选择、用户管理,(西门子,威纶)字体:宋体,字号:20,按钮颜色:灰色,R:214,G:225,B:232。通过主功能按钮可进入相应的二级界面,并且显示在当前界面的话,特定的功能键按钮要变色,变为蓝色,R:0,G:0,B:255,如果为三级界面功能按钮,则按钮颜色为R:0,G:0,B:255;
