[中国赞]本短文详细解释欧姆龙PLC的指令@STUP（088）的功能、作用和应用。[中国赞]
【1992023】指令：@STUP（088）——微分更改RS-232通讯功能设置指令。
该指令的梯形图符号：
图1.1@STUP（088）
指令梯形图符号中操作数据区如图1.1中。
图1.1梯形图指令中的N：指定RS-232C的端口—000。
图1.1梯形图指令中的S：第一个源字—IR（输入输出继电器）、SR（内部辅助继电器）、AR（辅助继电器）、DM（数据继电器）、HR（保持继电器）、LR（链接继电器）、0000）；DM6645~DM6649中的设置恢复为缺省值。
8.在执行STUP（088）/@STUP（088）指令过程中，更改RS-0232C设置标志（SR25312）将变ON；STUP（088）/@STUP（088）指令结束后，标志变OFF。
9.在PLC中，如果CPU单元上的通信开关为ON，将发生错误，并且停止STUP（088）/@STUP（088）指令。
10.在通信开关为ON时，RS-232C通信由缺省改为设置值决定。在发送完成时，更改RS-232C设置标志（SR25312）将变ON。
11.设置数据传送的功能：
（1）源字：DM0100；目标字：DM6645；内容：1001；功能：使DM0101中的通信设置有效，并将通信模式设为无协议模式。
（2）源字：DM0101；目标字：DM6646；内容：0803；功能：通信设置设定如下：9600bps，8位数据，1个停止位，无校验。
（3）源字：DM0102；目标字：DM6647；内容：0000；功能：无传输延迟（0ms）。
（4）源字：DM0103；目标字：DM6648；内容：2000；功能：终止码CR，LF有效。
（5）源字：DM0104；目标字：DM6649；内容：0000；功能：DM6648设为2000时没有。
12.ER：
（1）直接寻址DM字不存在。（*DM字的内容不是BCD码，或超出DM区）。
（2）端口指定字（N）不为000。
（3）在CPM2A/CPM2C中，CPU单元上的通信开关为ON。
（4）另一条STUP(088)/@STUP（088）指令已经在执行，或正在进行事件处理。
（5）指定源字超出数据区。
（6）在中断程序中执行指令。
（7）PC设置为写保护。

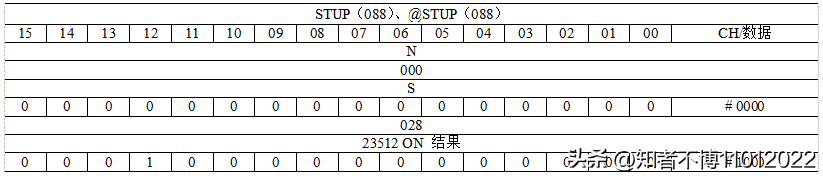

注明：更改RS-232C设置STUP（088）指令、微分更改RS-232C设置@STUP（088）指令的功能图解如表【1992023】—1、表【1992023】—2所示。
表【1992023】更改RS-232C设置STUP（088）指令、
微分更改RS-232C设置@STUP（088）指令状态表
表【1992023】更改RS-232C设置STUP（088）指令、
微分更改RS-232C设置@STUP（088）指令状态表
