1、硬件组态
新建一个项目在SIMATICManager中插入两个S7-400站，打开HWConfig界面进行硬件组态，站点配置如下图：
图1－1＃站点硬件组态
图1表示1＃站点，包含电源和CPU414-3PN/DP，IP地址192.168.0.1；
图2－2＃站点硬件组态

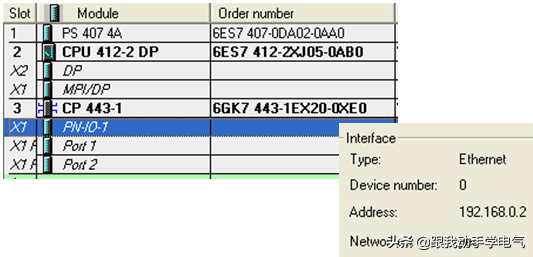

图2表示2＃站点，包括电源，CPU412-2DP以及CP443-1通讯模块，IP地址192.168.0.2
2.网络组态

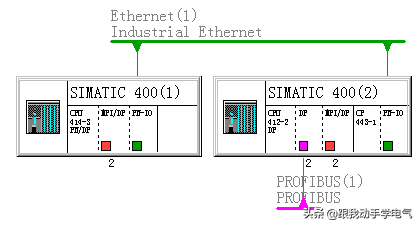

打开Netpro可以看到如图3所示的网络结构图
图3－网络结构图

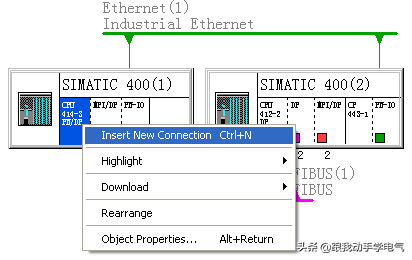

建立两个站点之间的S7连接，单击CPU414-3PN/DP，单击鼠标右键，选择“InsertNewConnection”，如图4
图4－插入新连接
在“InsertNewConnection”对话框选择通讯方CPU（Partner），选择连接类型S7connection（默认选择），如图5
图5－设置连接类型及通讯对象

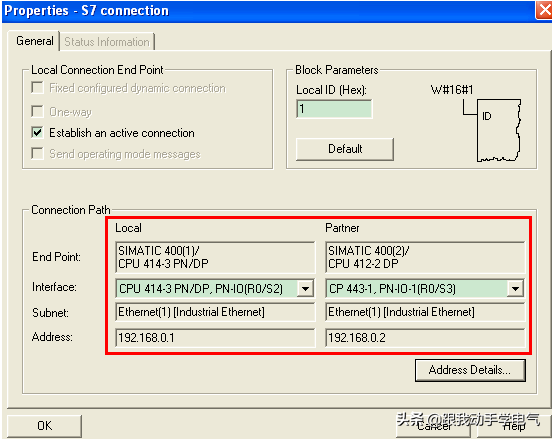

图6－设置通讯接口
图7－完成配置S7连接
3.STEP7编程
S7-400使用标准库系统功能块中的SFB8/9/12/13/14/15，具体信息可参考
《用于S7-300/400系统和标准功能的系统软件》1214574

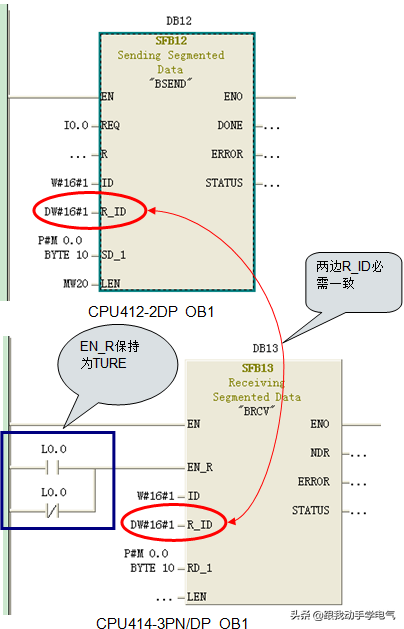

本例程在414-3PN/DP的OB1中调用SFB12，412-2DP的OB1中调用SFB13实现两个PLC之间的S7通讯，通讯长度10个字节，如图8。
图8－调用S7通讯功能块
4.PLCSIM仿真调试
4.1启动仿真
在STEP7中启动PLCSIM进入仿真模式。

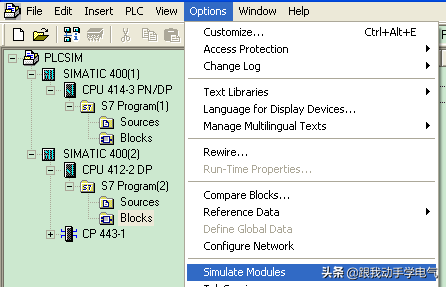

•STEP7SIMATICManager菜单栏Options-SimulateModules如图
图9－菜单栏启动仿真器PLCSIM

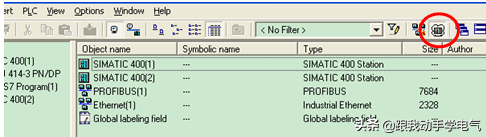

•STEP7SIMATICManager工具栏单击图标，如图10
图10－工具栏菜单栏启动仿真器PLCSIM
启动后显示CPU仿真界面S7-PLCSIM1如图11
图11－仿真器
4.2下载项目
4.2.1.选择通讯接口

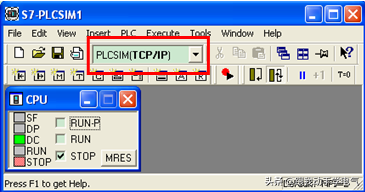

下载项目前先选择正确的PG/PC接口，本例程仿真基于TCP/IP的S7通讯，所以选择PLCSIM(TCP/IP)，如图12。
图12－设置PG/PCinterface
4.2.2.下载1＃站点

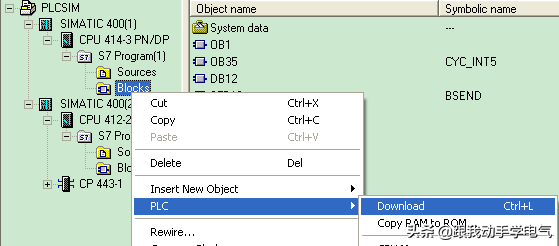

选择下载1＃站点BLOCK到PLCSIM1中如图13
图13－下载1＃站点

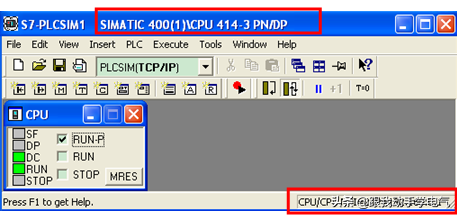

下载完成后如图14在标题栏显示当前模拟的1＃站点CPU414-3PN/DP，状态栏显示CPU可用的接口类型及地址；
图14－1＃站点仿真器
4.2.3.下载2＃站点
在下载2＃站点到PLCSIM前，需要再打开一个新的PLCSIM2进程如图15
图15－新建仿真器

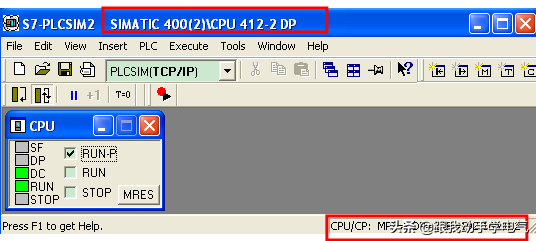

然后重复下载1＃站点的操作步骤，下载2＃站点到PLCSIM2，如图16
图16－2＃站点仿真器
4.3通讯调试

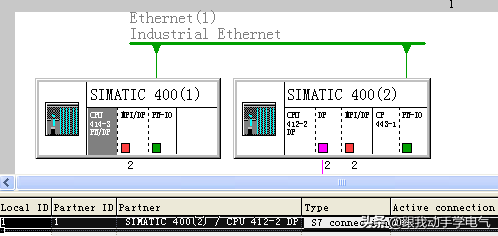

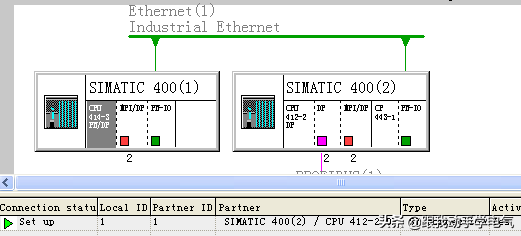

将两个下载到PLCSIM中的站点CPU切换到RUN-P模式，打开Netpro查看激活的连接状态，可以看到连接已经建立成功，如图17
图17－S7连接状态

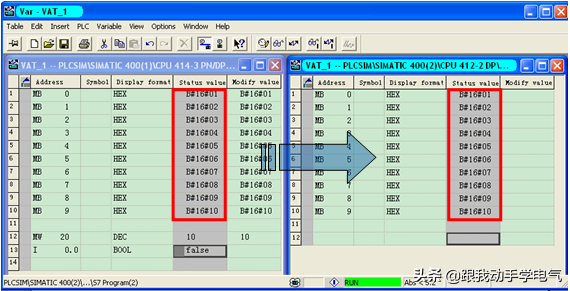

如图18，在两个站点BLOCK中各建一个变量表，1＃站点监控发送缓冲区MB0~MB9，在MW20中设置发送长度10，由0变1产生上升沿时将数据发送给2＃站点；2＃站点监控接收缓冲区MB0~MB9。
图18－变量表监控
本文举例描述了如何通过仿真两个S7-400PLC之间基于TCP/IP的S7通讯，对于两个以上的PLC之间的S7通讯仿真，PLCSIM同样支持。除此之外PLCSIM还支持S7-400基于MPI的S7通讯以及S7-400基于DP的S7通讯的仿真。
