5GNR定义了一系列的频率栅格，什么全局频率栅格Globalraster、信道频率栅格ChannelRaster、同步频率栅格SynchronizationRaster、全局的同步栅格号GSCN(GlobalSynchronizationChannelNumber)
真的是坑爹+懵批有没有，今天5G君就一次性帮你解答他们到底是如何定义如何计算的？
一、全局频率栅格Globalraster
Globalraster是全局的频点栅格，用于计算5G频点号，频段越高，栅格越大包括5khz、15khz以及60kzh。不再像LTE那样需要根据使用的band号和对应的起始频点来查表计算。
但凡说到SSB中心频点啊、5G频带中心频点啊，都是根据他来算的。
上计算公式：
公式很好理解，当F在0-3000Mhz时，每5khz定义一个频点号，当F在3000-24250，每15khz定义一个频点号，但此时的频点号应从3000Mhz对应的频点号（600000）开始计数。同样的当F在24250-100000M，每60khz定义一个频点号，但此时的频点号应从24250Mhz对应的频点号（2016667）开始计数
举例安排：
比如移动使用D频段2515~2615合计100M，中心频率为2565M，根据上表2565落在0-3000M，即表的第一行，因此采用5Khz来定义频点间隔，使用上述公式，那么对应的频点号=0+（2565M-0）/5k=513000。
再如现在使用的中心频率是4800Mhz，那么对应的频点NREF=600000+（4800-3000）M/15k=720000。
二、信道频率栅格ChannelRaster
Channelraster用于指示空口信道的频域位置，进行资源映射，即小区的实际的频点位置必须满足channelraster的映射。也就是说在实际组网的时候有些频点号能用，有些频点号不能用。
以n1为例，Channelraster=100khz，而n1属于前面所说的全局的频点栅格表中的0-3000M，而0-3000M对应的频点栅格为5khz，所以5G小区使用该频段时，中心频点号的取值只能以20为单位来选取。
n1为2110~2170M，在0~3000M范围内，频点栅格为5khz，2110Mhz对应频点422000，而下一个小区可以使用的中心频率点只能是2110.1Mhz（对应频点422020），而2110.005、2110.01……2110.095（对应频点422001-422019）均不能作为小区的中心频率点。
此外，我们看到n41、n77、n78和n79的ΔF的取值有两种，具体使用哪种基于如下原则：当小区中的SCS等于较高的那个时，采用高的channelraster，其它情况，使用低的channelraster。如上表所示，如果当前小区的信道的SCS为30kHz，那么channelraster就是30KHz，否则channelraster为15KHz。
三、同步频率栅格SynchronizationRaster
SynchronizationRaster指示开机时，搜索SSB的扫频步长。我们都知道5G使用的带宽非常的大，sub6G最大可以用到100Mhz，所以不可能按照全局频点中的5/15/60khz的步长去搜索SSB完成下行同步，所以就有必要定义一个新的步长更大的频率栅格，即同步频率栅格SynchronizationRaster。其对应的步长如下：
Sub3G频段：1200kHz
C-Band：1.44MHz
毫米波：17.28MHz
UE开机后进行小区搜索，以完成时间和频率的同步并获取PCI，这一过程主要依靠于对SSB的搜索，UE在其支持的频带上以SynchronizationRaster的步长进行SSB盲检。
SSB全带宽灵活配置，SSB频域规划有三种方案：频带的上边，中间和下边。
手机开机即从UE支持的5G频段从下往上进行扫频盲检，因此建议SSB配置在频带的下端即方案一（LTE配置在频带中心），这样可以加快小区接入，利于动态频谱共享。
四、全局的同步栅格号GSCN(GlobalSynchronizationChannelNumber)

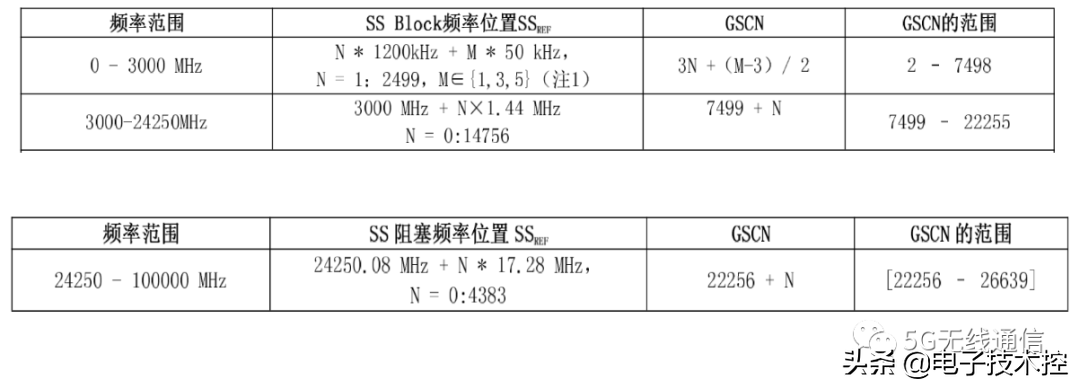

GSCN（GlobalSynchronizationChannelNumber）用于标记SSB的信道号，每一个GSCN对应一个SSB的中心频率位置。GSCN规范了SSB中心频率可部署的位置，SSB中心频率可部署位置与同步频率栅格SynchronizationRaster保持同步，仅在0-3000M有所不同。
如果想要把GSCN换算成对应的频点那么则要借助Globalraster

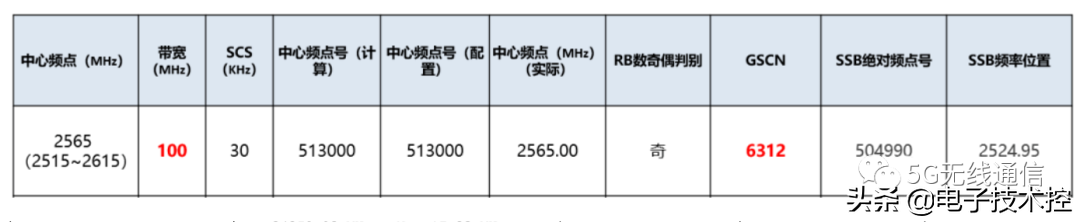

举例如下：某运营商使用D频段，100M部署5GNR小区，对应上表中的频率范围为0-3000Mhz，那么
GSCN=6312=3N+（M-3）/2得到N=2104，M=3
所以SSB中心频率=1200*N+50*M=1200*2104+50*3=2524950khz
0-3000Mhz对应的Globalraster为5khz，进而算的SSB对应的中心频点=2524950/5=504990,与配置一致。
注意：在实际下发的测量配置消息中，gNB会将GSCN转换成标准的SSB频点号下发。
