一.常用逻辑符号辩识
1.与门
2.或门
3.非门
4.延时“断电延时”
详细描述：
平时为1不工作，动作时为0，任何时候如果IN为ON，则Q＝ON，ET＝0。
如果IN变为OFF，内部时钟ET将启动，以（系统运行周期×任务运行周期数）为单位增加，延时开始。（例如：系统运行周期在SCKey中设定为500ms，SCControl的任务管理中选定占5个周期，那么延时就以2500ms为单位增加）。当内部时钟ET达到PT值时,Q将变为OFF，ET＝PT。如果IN在ET达到PT值之前变为ON，则ET=0，Q＝ON。
“断电延时”如上图描述：当IN为1，Q为1输出，当IN变为0时，内部时钟启动计时（此时Q保持1输出），当到达设定时间PT后Q变为0输出。只有当IN在次变为1时，Q才会同时变以1，并把内部时钟置0。IN每次动作内部时钟都会跟随动作，但IN的动作时长小于内部时钟ET的话时钟计时也会终止，ET计时不满设定值PT的话，Q的输出是不变的一直为1输出
5.延时“带电延时”
详细描述：
平常为0不工作，动作时为1
如果ET＝0，IN变为ON，则Q变为ON，内部时钟(ET)启动，以（系统运行周期×任务运行周期数）为单位增加。（例如：系统运行周期在SCKey中设定为500ms，SCControl的任务管理中选定占5个周期，那么延时就以2500ms为单位增加）。如果ET尚未达到PT值，IN变为OFF，ET与Q都不会受IN影响。当ET达到PT值,Q将变为OFF(与IN无关)。ET达到PT值之后IN变为OFF，则内部时钟停止，ET=0，Q＝OFF。
“带电延时”如上图描述，当IN为1时，Q为1，并同时启动ET计时功能，当计时满后Q会变为0。只有当IN变为0的时候ET内部时钟才会复位置为0.当IN在次为1时，Q输出1，同时启动ET计时，ET计时期间IN的变化不在影响ET与Q的动作，直到计满时。
6.RS触发器
该模块功能是用于RS存储，其中复位优先。
当R1=ON（1），Q1就变为OFF（0）。
当R1=OFF（0），S=ON（1），则Q1=ON（1）；
当R1=OFF（0），S=OFF（0），则Q1保持原状态。
二、如何查看历史记录

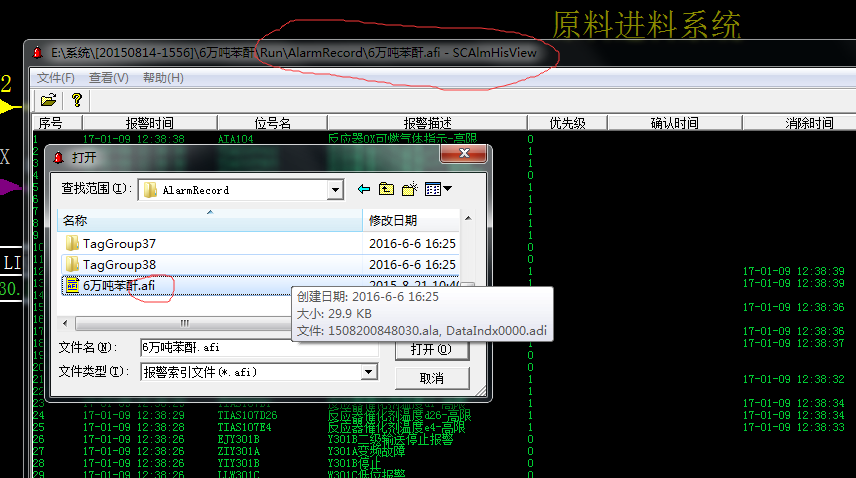

1.打开“开始菜单”---AdvanTrol-Pro---历史数据工具---报警历史数据浏览
4.如图“16-12-23苯酐因电网晃电引起的停车事件”
停机原因分析：16-12-23/08:40:03,PAS005(控制油总管压力低低）联锁，故障同时发出两台润滑泵（CT-101PA/B）联锁启动信号,但是之前并没有CT-101PA/B停泵状态显示，经查找CT-101PA/B的状态信号（ZSCT101PA）为Modbus通讯信号，所以历史记录中并没有记录采集。
PAS005油压低经询问是由于电气停电使现场油泵停转造成
注：08:40:03同时，Y301A\B\C（结片机）停止、HV-301联锁动作，但这两信号都不影响汽机动作，为后工序联锁
