WONDERWAREINTOUCH上位机组态技术分享平台
一、电脑环境：win764位专业版，可在MSDN上下载
二、安装软件：intouch2014,,Step7,PLCSIM,Nettoplcsim-S7o-v-1-1-0-0
三、Step7和PLCSim的通信配置
以上软件任意下载，仅供学习使用。
Part01-Step7环境搭建及配置
1．打开step7，如下图所示：

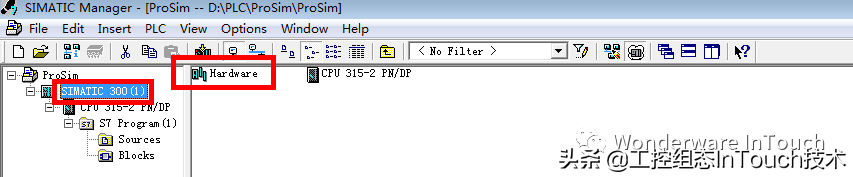

2.打开工程“ProSim”,单击SIMATIC300(1)，再双击Hardware(硬件)

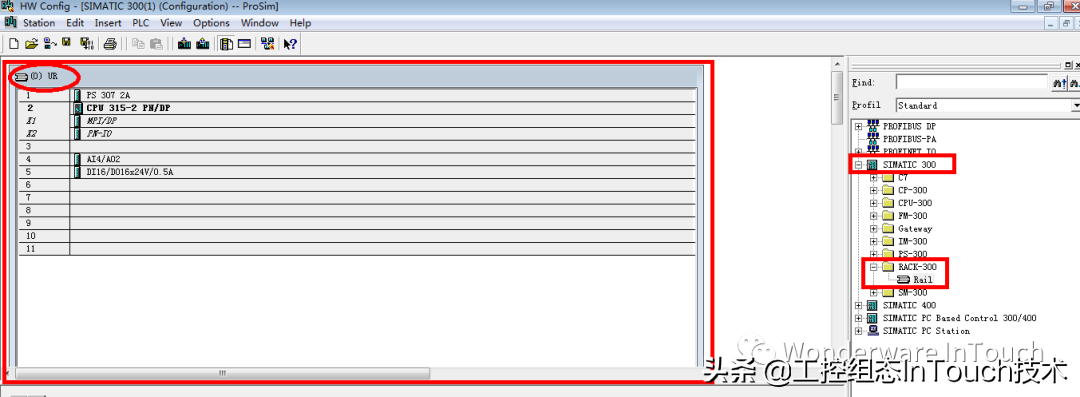

3.弹出硬件选择界面，在右边栏选择西门子PLC的产品系列，这里选择SIMATIC300，然后添加机架“RACK-300”，双击下面的“Rail”，则出现左边标题为“(0)UR”的方框。

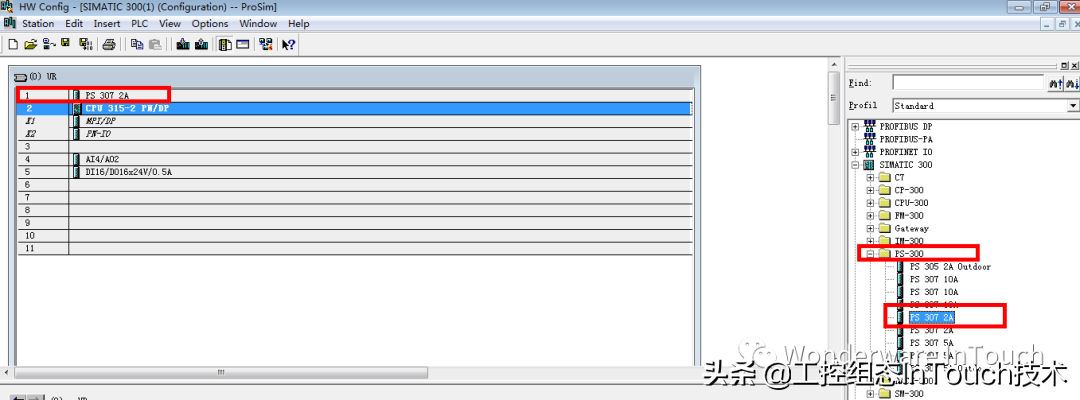

4.鼠标选中机架的第1行位置，在“PS-300”里面任意选择一个电源，这里选择“PS3072A”，双击后出现在机架的第1行。

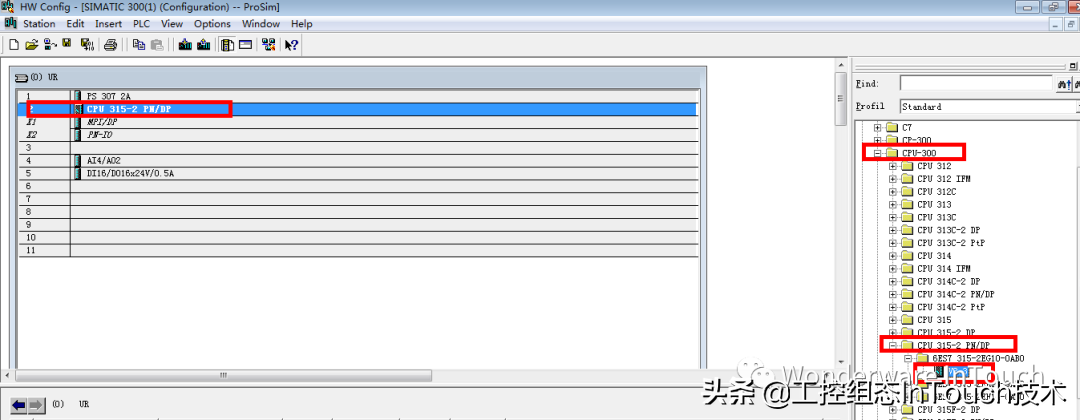

5.鼠标选中机架的第2行位置，选择“CPU-300”里面的“CPU315-2PN/DP”，双击“”则出现在机架的第2行。

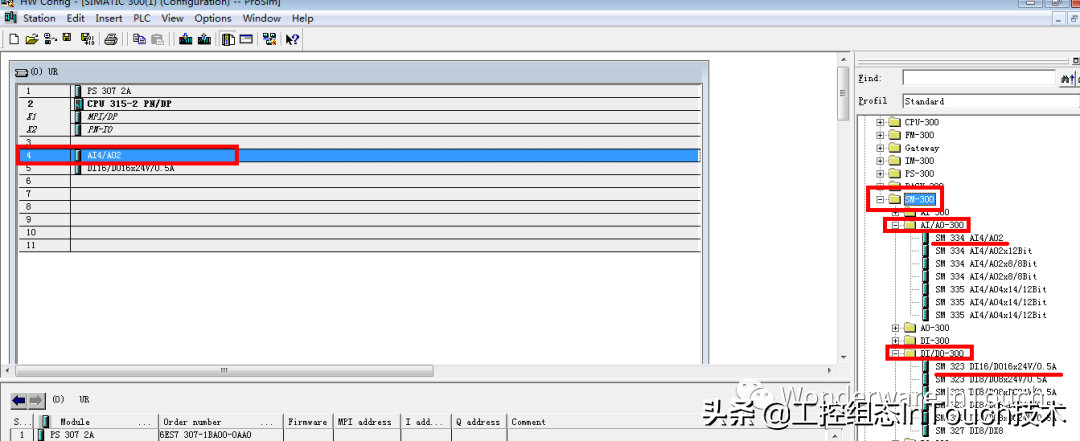

6.鼠标选中机架的第4行位置，右侧选择数据模块“SM-300”，根据需要测试的数据类型和数量来选择相应的数据类型。AI和AO表示模拟数据输入和输出，DI和DO表示离散量的输入和输出，IQ大概表示模块的硬点，等…..。双击对应的模块后会出现在左侧的4、5行。

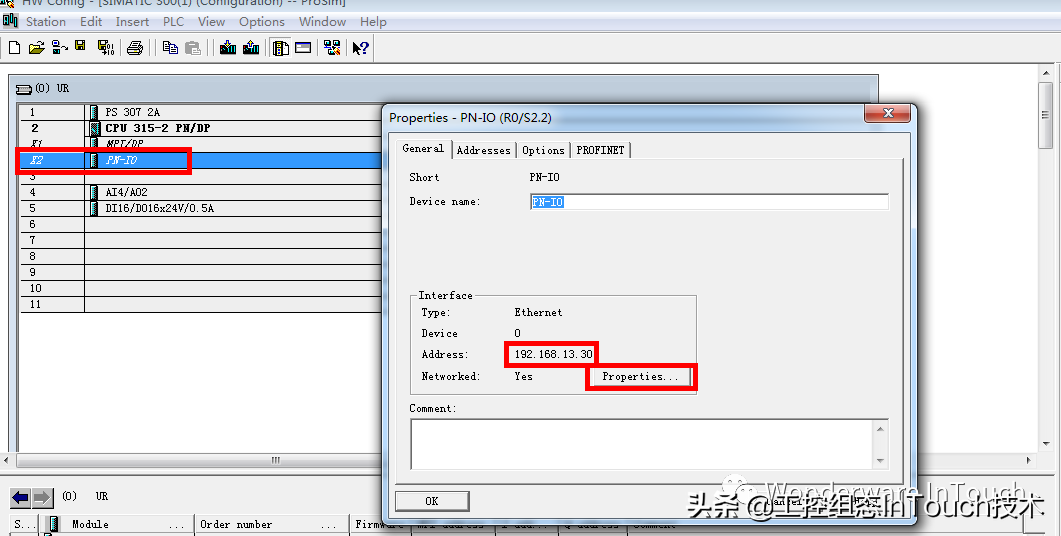

7.上面的硬件选择步骤完成后就要开始配置各个模块的通信了。如下图，双击“PN-IO”弹出属性窗口，单击“Properties”按钮设置CPU的IP地址，注意：它的IP地址要与电脑IP地址保持一致。

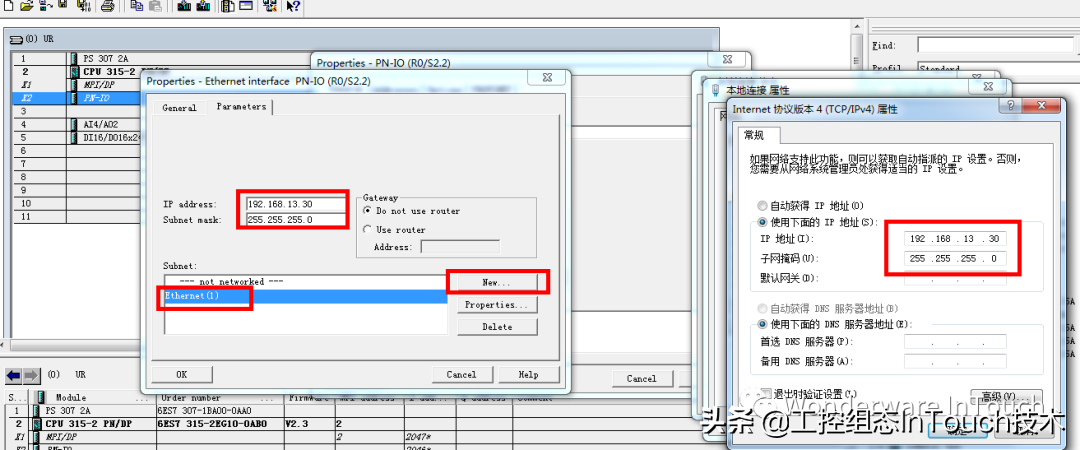

在以太网属性设置窗口中，若下面方框“Subnet”中没有“Ethernet(1)”，则需单击“NEW”按钮新建一个。设置好IP地址和子网掩码后，点OK退出。

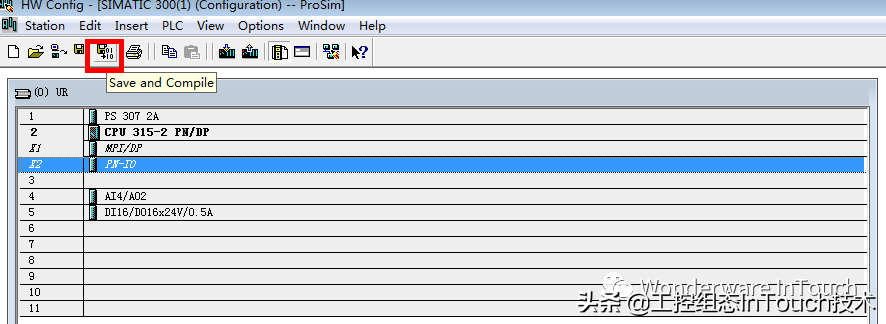

8.CPU的IP地址配置完成后再单击“保存和编译”按钮，完成编译测试。

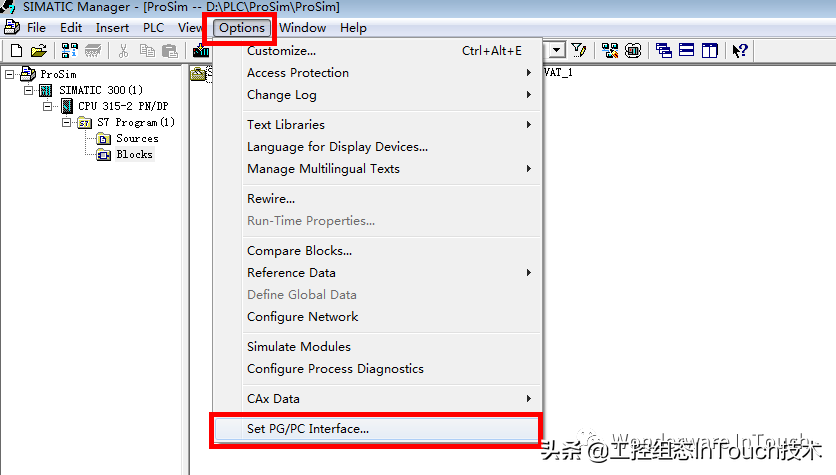

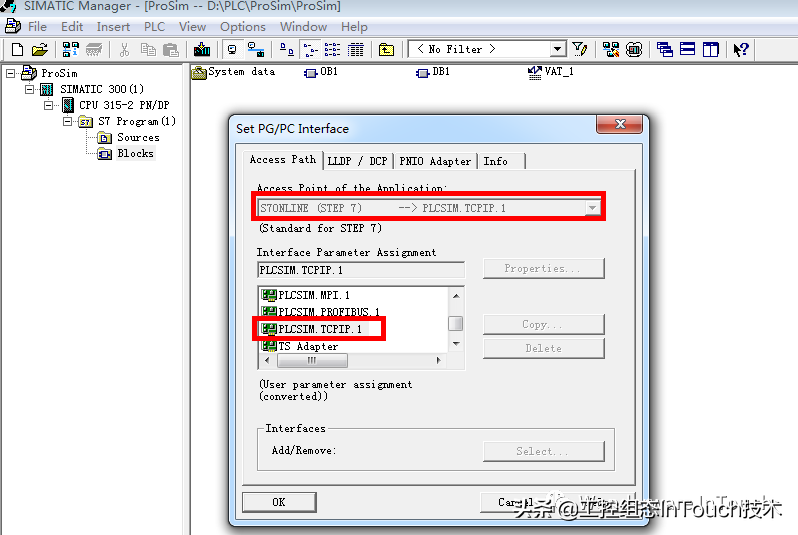

9.再回到Step7主界面，选择“Options”选项按钮，单击“SetPG/PCInterface”弹出通信接口设置窗口。鼠标选中“”，OK退出。

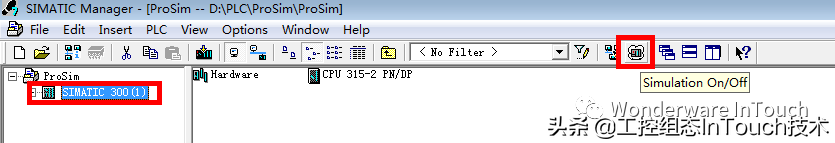

10.再选中“SIMATIC300(1)”栏，单击“Simulation”开关，运行仿真软件。

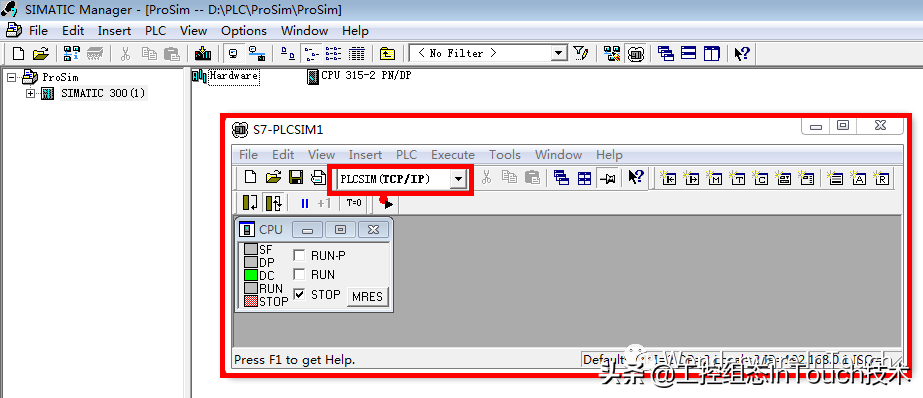

仿真界面可以看到其为PLCSIM(TCP/IP)通信协议

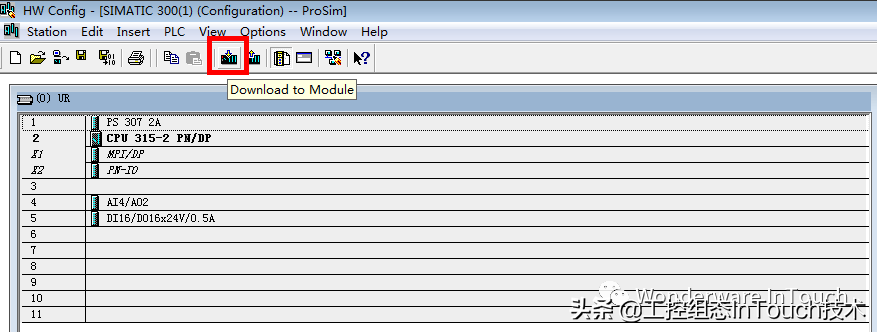

11.再回到硬件配置界面,将组态下载到仿真软件,若无报错则进行下一步操作

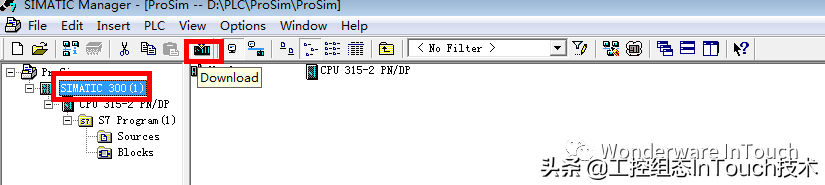

再回到Step7界面，选择“SIMATIC300(1)”单击“Download”图标，将所有程序模块下载到仿真软件，若无报错则进行下一步操作。

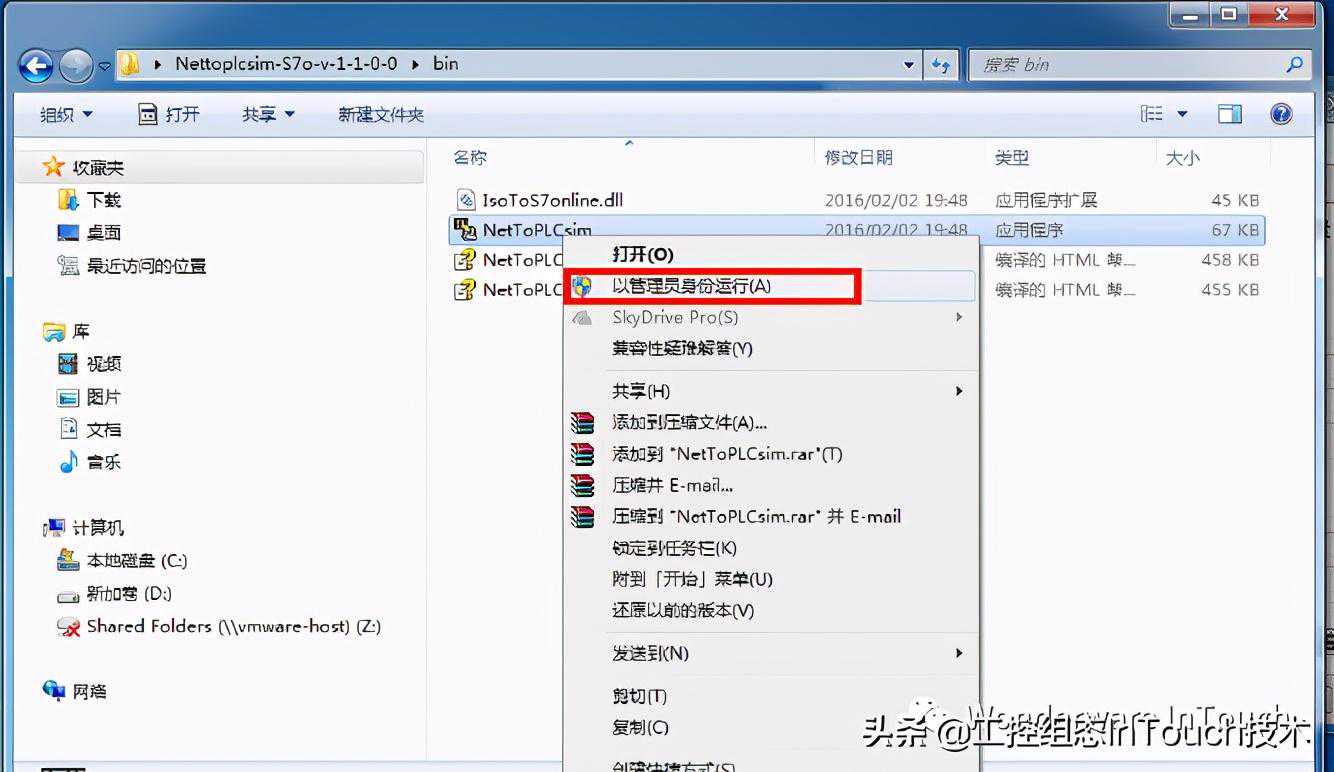

12．再以管理员的身份打开NetToPLCSim软件

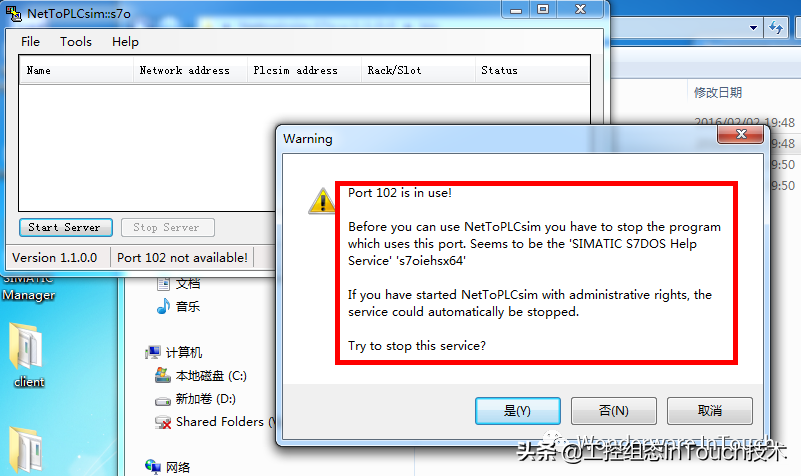

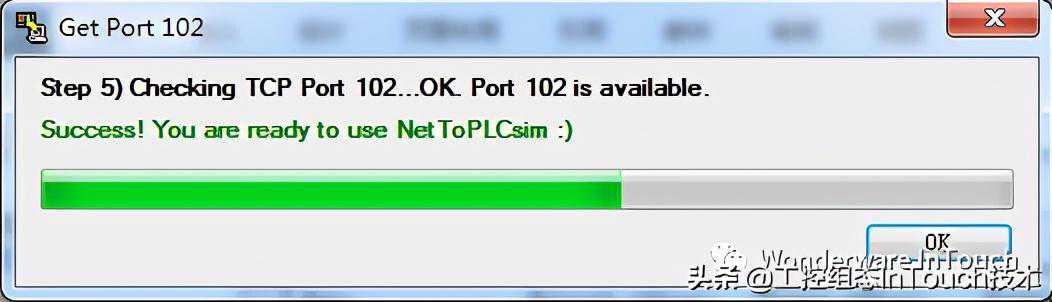

此时提示获得Port102端口的使用权，OK退出

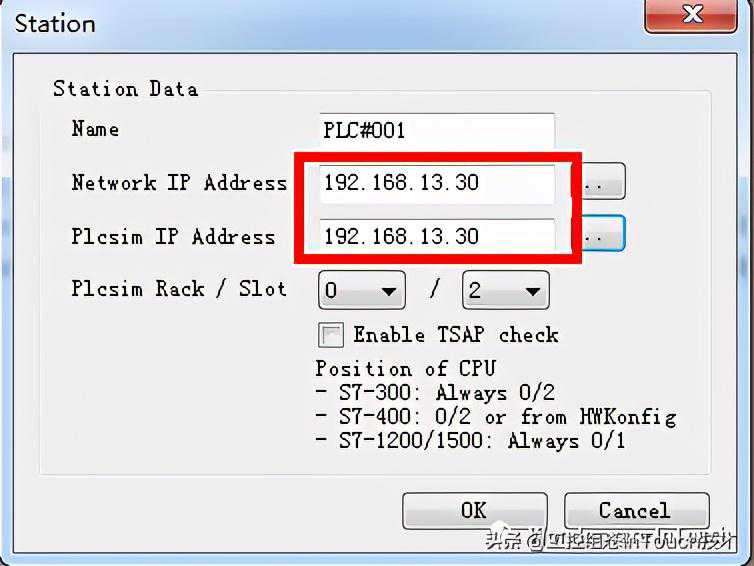

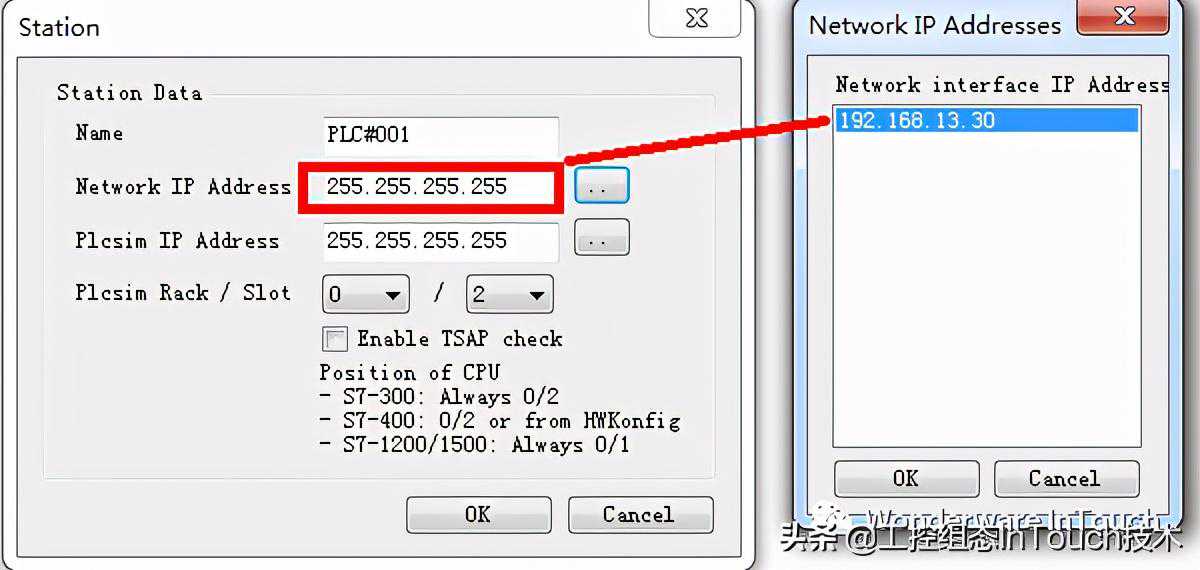

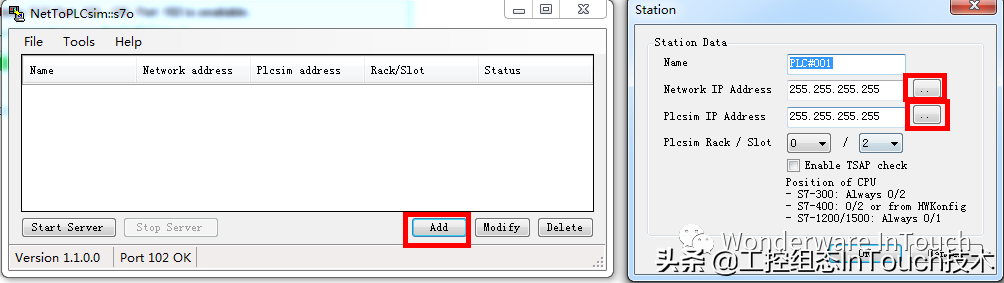

单击“Add”按钮添加服务站点，在“Station”窗口配置”NetmorkIP”和”PlcsimIP”，分别打开右侧按钮，选择弹窗中的IP地址。

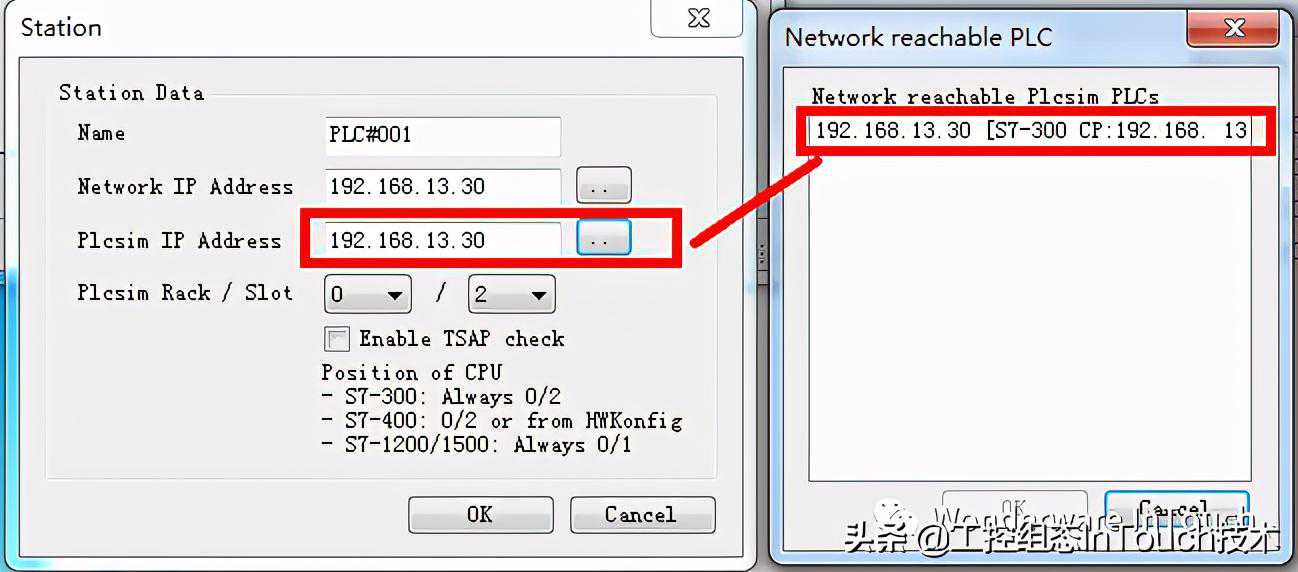

分别选择如下,注意PlcsimIP选择的时候，其IP必须与NetworkIP一致

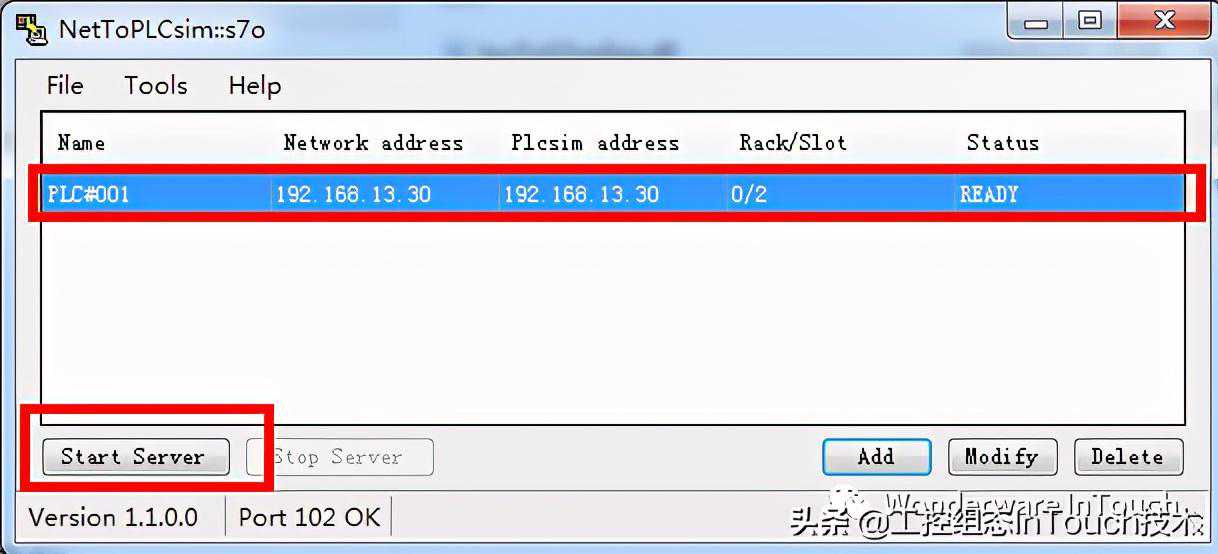

13.先运行PLCSIM仿真软件，单击“RUN-P”或“RUN”，再运行NetToPLCsim

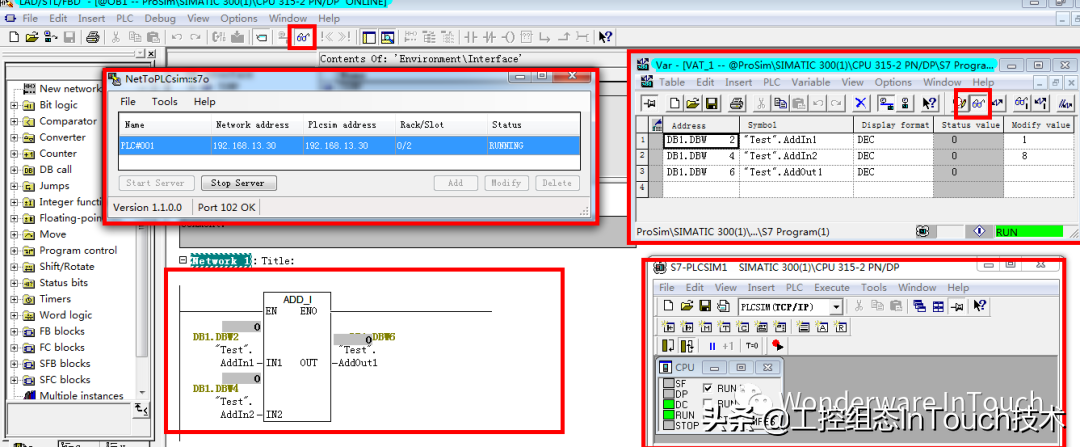

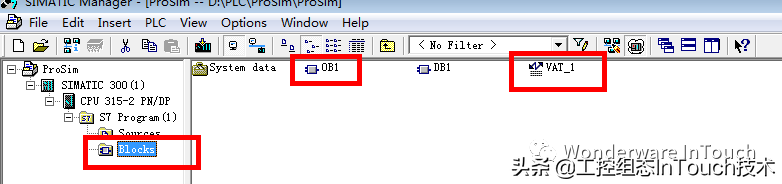

14.到现在为止，所有关于仿真软件的通信配置已经完成，接下来可以运行Step7进行仿真监控了。如下图：选择“Blocks”栏，分别双击“OB1”，“VAT_1”模块来进行信号监控。
分别单击眼镜的图标就可以监控了。
Part02-InTouchSMC通信配置
1.最后配置Intouch的SMC驱动，设置好PLC的IP地址和槽号等，如图所示：

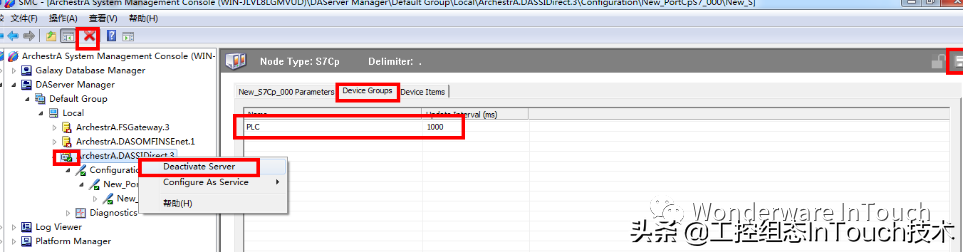

再配置intouch的访问名，最后保存，重启驱动。
2.在intouch界面中创建访问名、标记名、项目名，最后运行intouch画面。
访问名：
标记名和项目名：

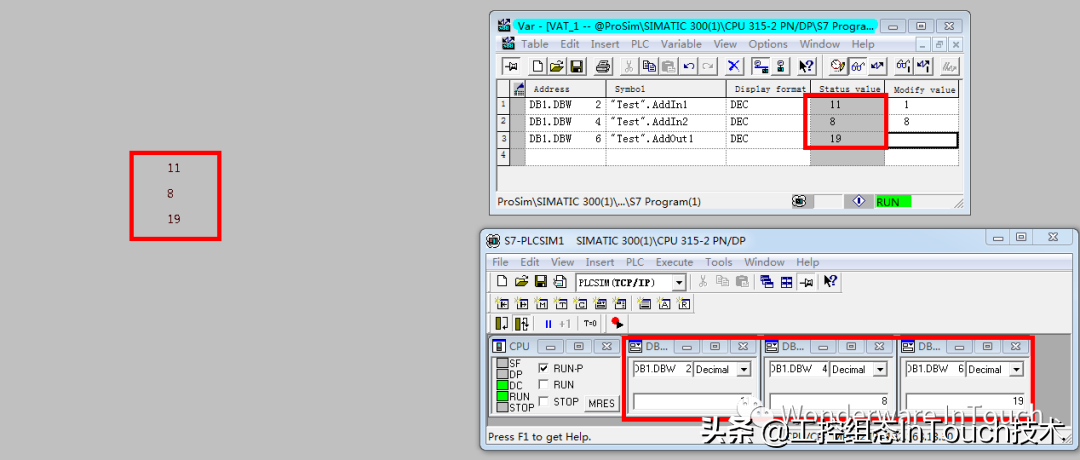

在这里intouch画面和Step7变量表和PLCSIM仿真软件这三方实现了数据交换，更改任何一方，另外两方的数据也会跟着改变为相同的值。
注意:仿真结束后,按顺序先关闭2个眼睛监控的图标,再关闭PLCSIM到STOP状态，最后关闭NetToPLCsim到StopServer。
结束！
