抖音品质建设 - iOS启动优化《原理篇》

启动是App给用户的第一印象，启动越慢用户流失的概率就越高，良好的启动速度是用户体验不可缺少的一环。启动优化涉及到的知识点非常多面也很广，一篇文章难以包含全部，所以拆分成两部分：原理和实践。

本文从基础知识出发，先回顾一些核心概念，为后续章节做铺垫；接下来介绍IPA构建的基本流程，以及这个流程里可用于启动优化的点；最后大篇幅讲解dyld3的启动pipeline，因为启动优化的重点还在运行时。

启动有两种定义：

以抖音为例，用户感受到的启动时间：

这是从用户感知维度定义启动，那么代码上如何定义启动呢？Apple在MetricKit中给出了官方计算方式：

起点：进程创建的时间

终点：第一个CA::Transaction::commit()

根据场景的不同，启动可以分为三种：冷启动，热启动和回前台。

冷启动：系统里没有任何进程的缓存信息，典型的是重启手机后直接启动App

热启动：如果把App进程杀了，然后立刻重新启动，这次启动就是热启动，因为进程缓存还在

回前台：大多数时候不会被定义为启动，因为此时App仍然活着，只不过处于susped状态

那么，线上用户的冷启动多还是热启动多呢？

答案是和产品形态有关系，打开频次越高，热启动比例就越高。

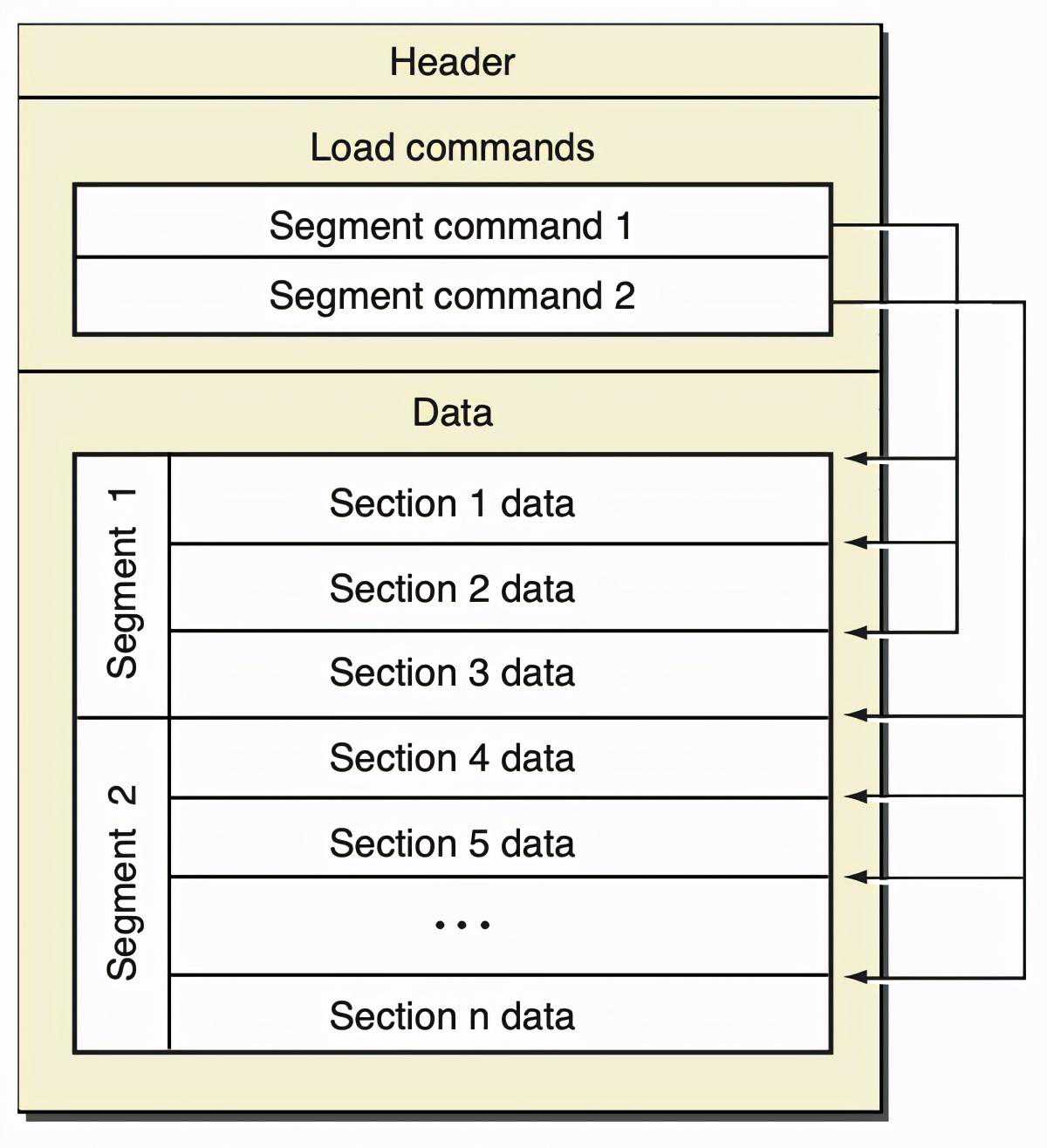

Mach-O是iOS可执行文件的格式，典型的Mach-O是主二进制和动态库。Mach-O可以分为三部分：

Header

LoadCommands

Data

Header的最开始是MagicNumber，表示这是一个Mach-O文件，除此之外还包含一些Flags，这些flags会影响Mach-O的解析。

LoadCommands存储Mach-O的布局信息，比如Segmentcommand和Data中的Segment/Section是一一对应的。除了布局信息之外，还包含了依赖的动态库等启动App需要的信息。

Data部分包含了实际的代码和数据，Data被分割成很多个Segment，每个Segment又被划分成很多个Section，分别存放不同类型的数据。

标准的三个Segment是TEXT，DATA，LINKEDIT，也支持自定义：

TEXT，代码段，只读可执行，存储函数的二进制代码(__text)，常量字符串(__cstring)，ObjectiveC的类/方法名等信息

DATA，数据段，读写，存储ObjectiveC的字符串(__cfstring)，以及运行时的元数据：class/protocol/method…

LINKEDIT，启动App需要的信息，如bindrebase的地址，代码签名，符号表…

dyld是启动的辅助程序，是in-process的，即启动的时候会把dyld加载到进程的地址空间里，然后把后续的启动过程交给dyld。dyld主要有两个版本：dyld2和dyld3。

dyld2是从引入，一直持续到iOS12。dyld2有个比较大的优化是dyldsharedcache，什么是sharedcache呢？

sharedcache就是把系统库(UIKit等)合成一个大的文件，提高加载性能的缓存文件。

iOS13开始Apple对三方App启用了dyld3，dyld3的最重要的特性就是启动闭包，闭包里包含了启动所需要的缓存信息，从而提高启动速度。

内存可以分为虚拟内存和物理内存，其中物理内存是实际占用的内存，虚拟内存是在物理内存之上建立的一层逻辑地址，保证内存访问安全的同时为应用提供了连续的地址空间。

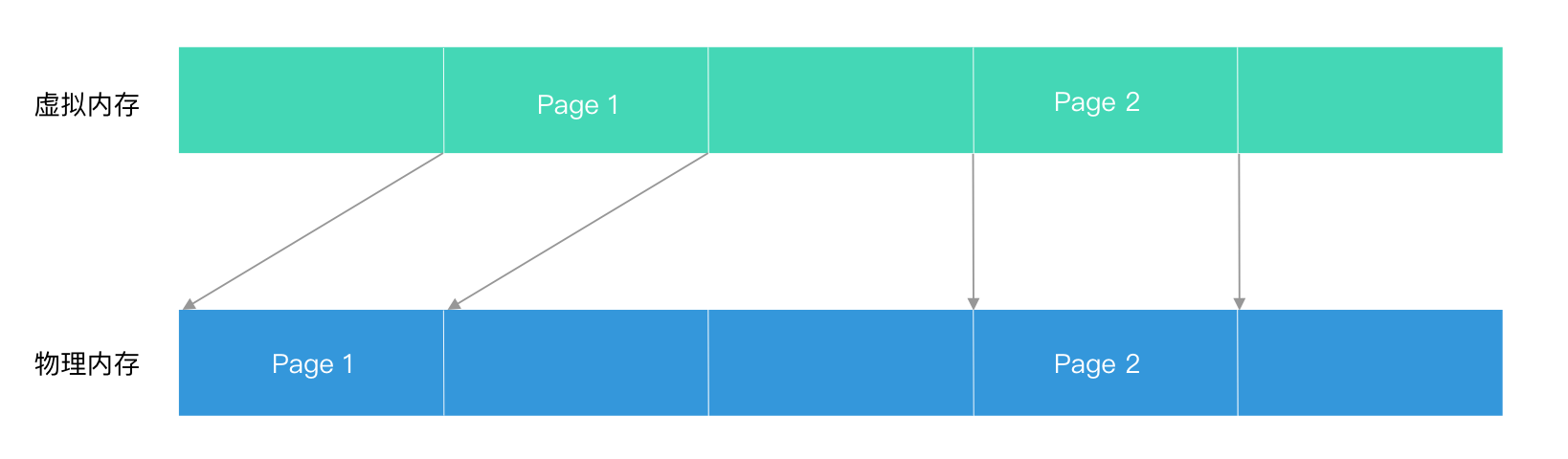

物理内存和虚拟内存以页为单位映射，但这个映射关系不是一一对应的：一页物理内存可能对应多页虚拟内存；一页虚拟内存也可能不占用物理内存。

iPhone6s开始，物理内存的Page大小是16K，6和之前的设备都是4K，这是iPhone6相比6s启动速度断崖式下降的原因之一。

mmap的全称是memorymap，是一种内存映射技术，可以把文件映射到虚拟内存的地址空间里，这样就可以像直接操作内存那样来读写文件。当读取虚拟内存，其对应的文件内容在物理内存中不存在的时候，会触发一个事件：FileBackedPageIn，把对应的文件内容读入物理内存。

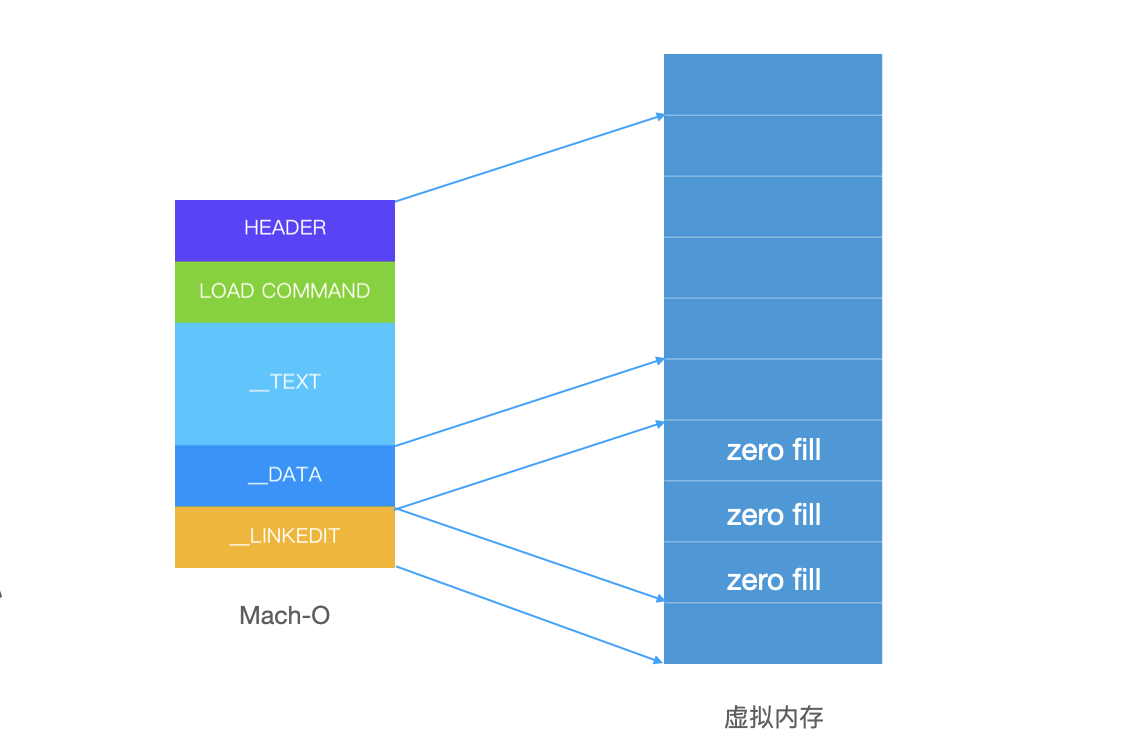

启动的时候，Mach-O就是通过mmap映射到虚拟内存里的(如下图)。下图中部分页被标记为zerofill，是因为全局变量的初始值往往都是0，那么这些0就没必要存储在二进制里，增加文件大小。操作系统会识别出这些页，在PageIn之后对其置为0，这个行为叫做zerofill。

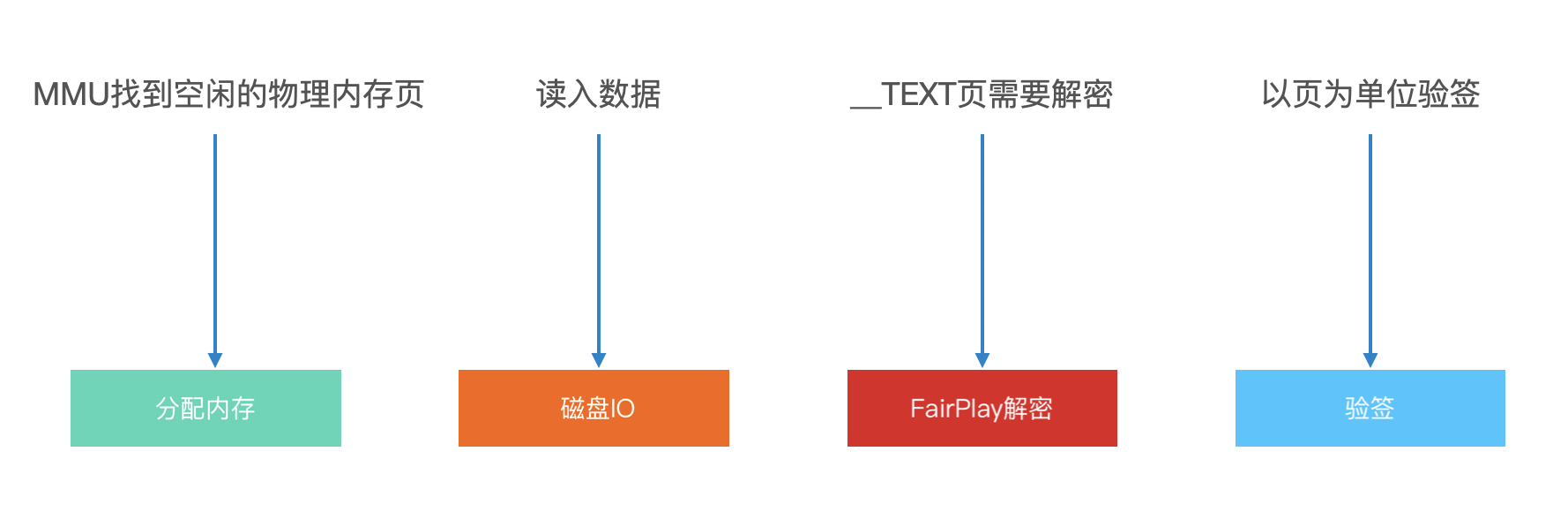

启动的路径上会触发很多次PageIn，其实也比较容易理解，因为启动的会读写二进制中的很多内容。PageIn会占去启动耗时的很大一部分，我们来看看单个PageIn的过程：

MMU找到空闲的物理内存页面

触发磁盘IO，把数据读入物理内存

如果是TEXT段的页，要进行解密

对解密后的页，进行签名验证

其中解密是大头，IO其次。

为什么要解密呢？因为iTunesConnect会对上传Mach-O的TEXT段进行加密，防止IPA下载下来就直接可以看到代码。这也就是为什么逆向里会有个概念叫做“砸壳”，砸的就是这一层TEXT段加密。iOS13对这个过程进行了优化，PageIn的时候不需要解密了。

既然PageIn耗时，有没有什么办法优化呢？启动具有局部性特征，即只有少部分函数在启动的时候用到，这些函数在二进制中的分布是零散的，所以PageIn读入的数据利用率并不高。如果我们可以把启动用到的函数排列到二进制的连续区间，那么就可以减少PageIn的次数，从而优化启动时间：

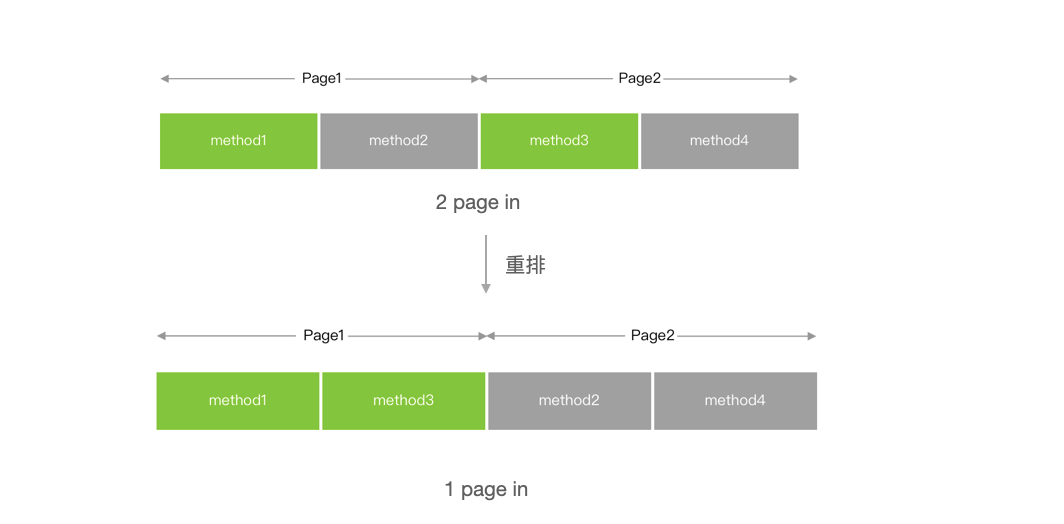

以下图为例，方法1和方法3是启动的时候用到的，为了执行对应的代码，就需要两次PageIn。假如我们把方法1和3排列到一起，那么只需要一次PageIn，从而提升启动速度。

链接器ld有个参数-order_file支持按照符号的方式排列二进制。获取启动时候用到的符号的有很多种方式，感兴趣的同学可以看看抖音之前的文章：基于二进制文件重排的解决方案APP启动速度提升超15%。

既然要构建，那么必然会有一些地方去定义如何构建，对应Xcode中的两个配置项：

BuildPhase：以Target为维度定义了构建的流程。可以在BuildPhase中插入脚本，来做一些定制化的构建，比如CocoaPod的拷贝资源就是通过脚本的方式完成的。

BuildSettings：配置编译和链接相关的参数。特别要提到的是otherlinkflags和othercflags，因为编译和链接的参数非常多，有些需要手动在这里配置。很多项目用的CocoaPod做的组件化，这时候编译选项在对应的.xcconfig文件里。

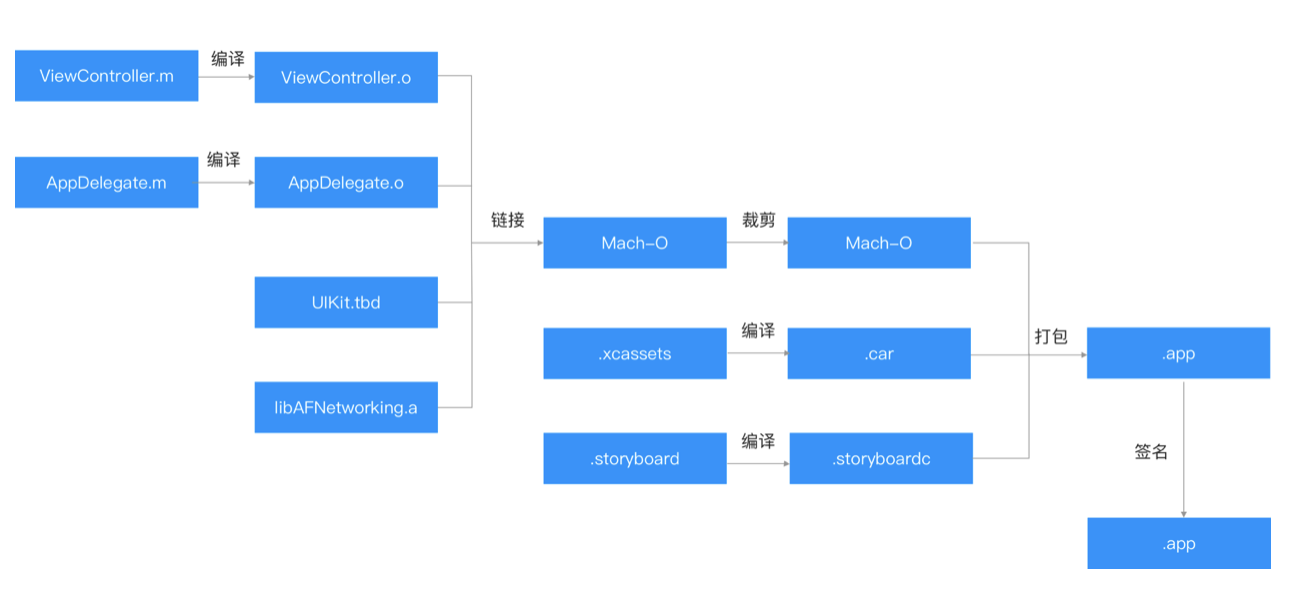

以单Target为例，我们来看下构建流程：

源文件(.m/.c/.swift等)是单独编译的，输出对应的目标文件(.o)

目标文件和静态库/动态库一起，链接出最后的Mach-O

Mach-O会被裁剪，去掉一些不必要的信息

资源文件如storyboard，asset也会编译，编译后加载速度会变快

Mach-O和资源文件一起，打包出最后的.app

对.app签名，防篡改

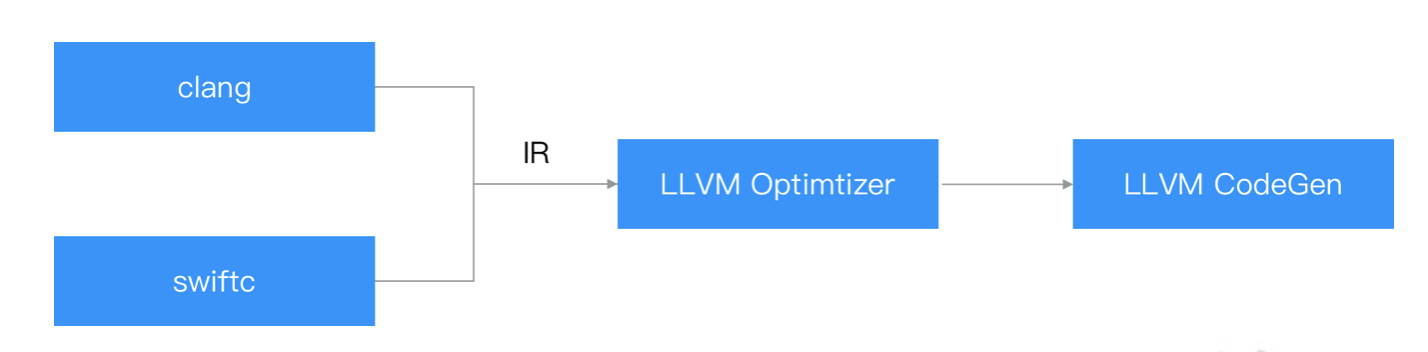

编译器可以分为两大部分：前端和后端，二者以IR（中间代码）作为媒介。这样前后端分离，使得前后端可以独立的变化，互不影响。C语言家族的前端是clang，swift的前端是swiftc，二者的后端都是llvm。

前端负责预处理，词法语法分析，生成IR

后端基于IR做优化，生成机器码

那么如何利用编译优化启动速度呢？

代码数量会影响启动速度，为了提升启动速度，我们可以把一些无用代码下掉。那怎么统计哪些代码没有用到呢？可以利用LLVM插桩来实现。

LLVM的代码优化流程是一个一个Pass，由于LLVM是开源的，我们可以添加一个自定义的Pass，在函数的头部插入一些代码，这些代码会记录这个函数被调用了，然后把统计到的数据上传分析，就可以知道哪些代码是用不到的了。

Facebook给LLVM提的order_file的feature就是实现了类似的插桩。

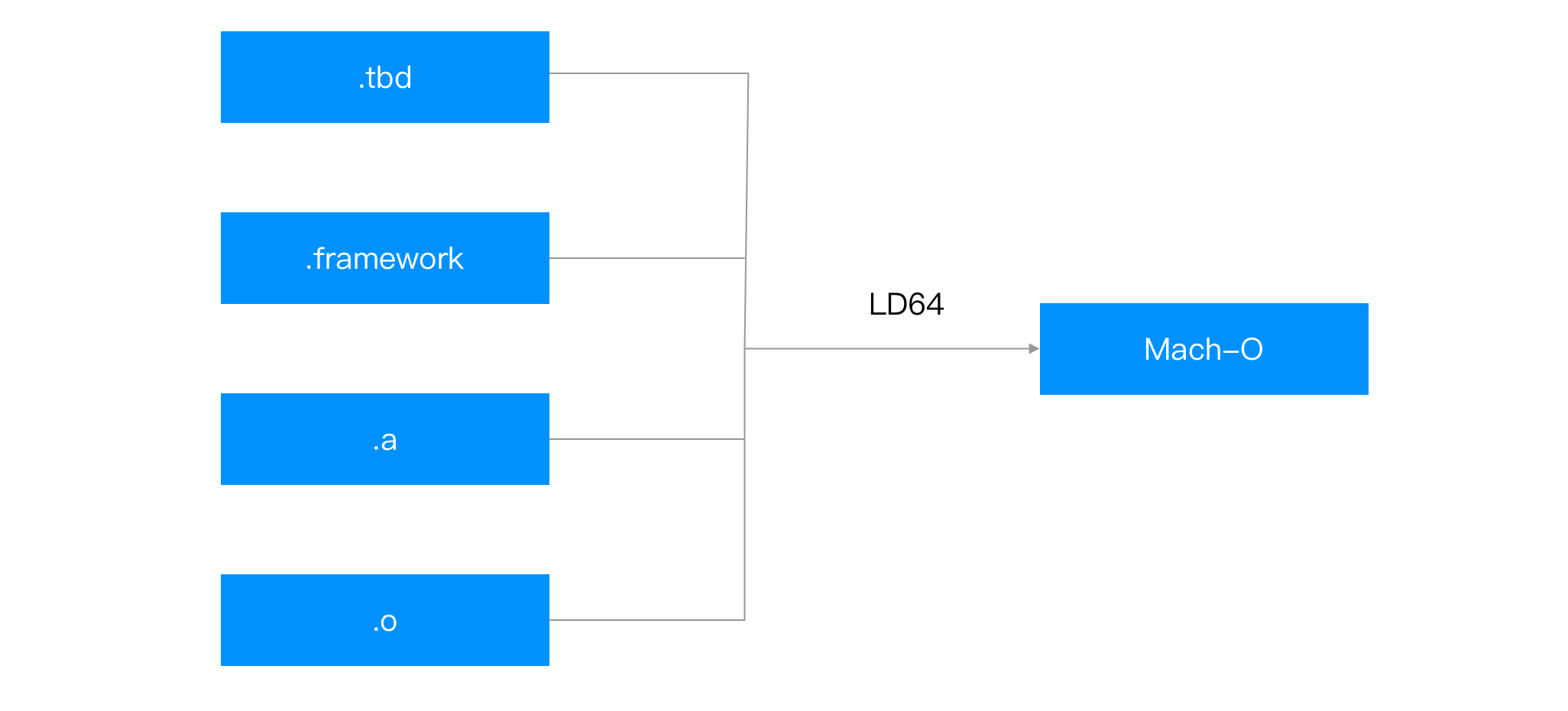

经过编译后，我们有很多个目标文件，接着这些目标文件会和静态库，动态库一起，链接出一个Mach-O。链接的过程并不产生新的代码，只会做一些移动和补丁。

tbd的全称是text-basedstublibrary，是因为链接的过程中只需要符号就可以了，所以Xcode6开始，像UIKit等系统库就不提供完整的Mach-O，而是提供一个只包含符号等信息的tbd文件。

举一个基于链接优化启动速度的例子：

最开始讲解PageIn的时候，我们提到TEXT段的页解密很耗时，有没有办法优化呢？

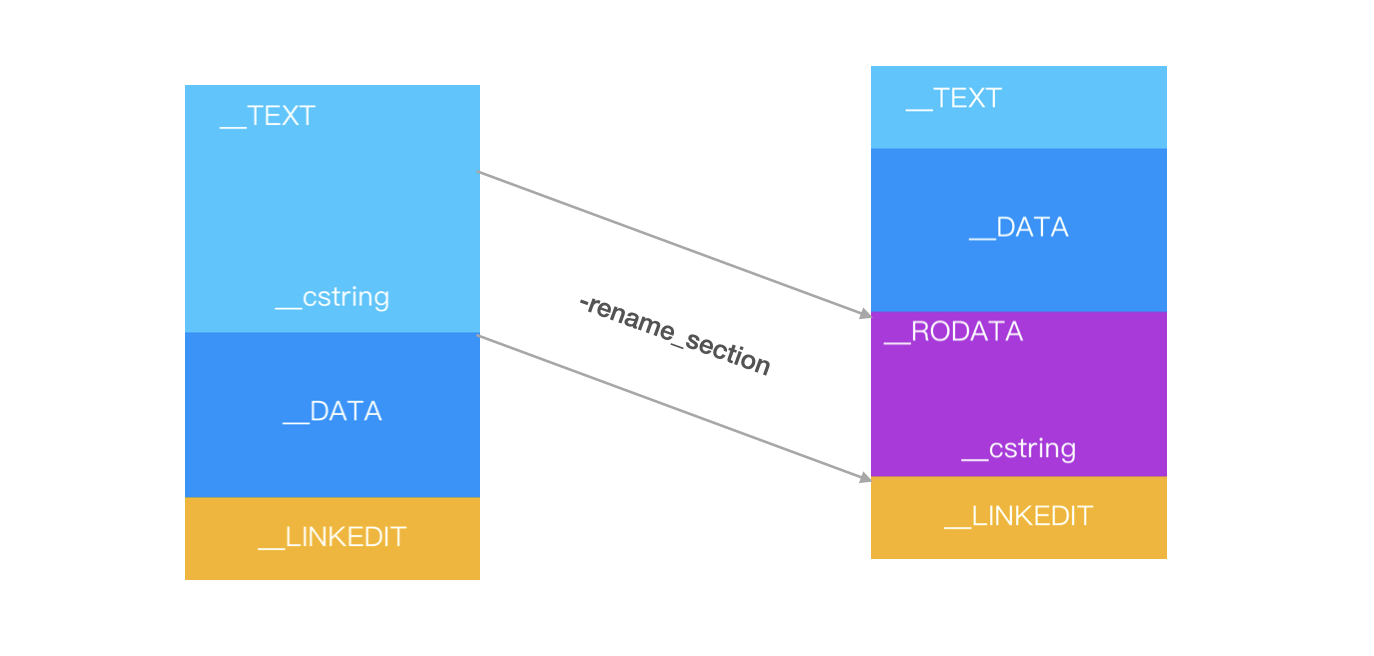

可以通过ld的-rename_section，把TEXT段中的内容，比如字符串移动到其他的段(启动路径上难免会读很多字符串)，从而规避这个解密的耗时。

抖音的重命名方案：

"-Wl,-rename_section,__TEXT,__cstring,__RODATA,__cstring","-Wl,-rename_section,__TEXT,__const,__RODATA,__const","-Wl,-rename_section,__TEXT,__gcc_except_tab,__RODATA,__gcc_except_tab","-Wl,-rename_section,__TEXT,__objc_methname,__RODATA,__objc_methname","-Wl,-rename_section,__TEXT,__objc_classname,__RODATA,__objc_classname","-Wl,-rename_section,__TEXT,__objc_methtype,__RODATA,__objc_methtype"

编译完Mach-O之后会进行裁剪(strip)，是因为里面有些信息，如调试符号，是不需要带到线上去的。裁剪有多种级别，一般的配置如下：

AllSymbols，主二进制

Non-GlobalSymbols，动态库

DebuggingSymbols，二方静态库

为什么二方库在出静态库的时候要选择DebuggingSymbols呢？是因为像order_file等链接期间的优化是基于符号的，如果把符号裁剪掉，那么这些优化也就不会生效了。

裁剪完二进制后，会和编译好的资源文件一起打包成.app文件，接着对这个文件进行签名。签名的作用是保证文件内容不多不少，没有被篡改过。接着会把包上传到iTunesConnect，上传后会对__TEXT段加密，加密会减弱IPA的压缩效果，增加包大小，也会降低启动速度（iOS13优化了加密过程，不会对包大小和启动耗时有影响）。

Apple在iOS13上对第三方App启用了dyld3，官方数据显示，过去四年新发布的设备中有93%的设备是iOS13，所以我们重点看下dyld3的启动流程。

注意这个过程都是在内核态完成的，这里提到了PC寄存器，PC寄存器存储了下一条指令的地址，程序的执行就是不断修改和读取PC寄存器来完成的。

dyld会首先创建启动闭包，闭包是一个缓存，用来提升启动速度的。既然是缓存，那么必然不是每次启动都创建的，只有在重启手机或者更新/下载App的第一次启动才会创建。闭包存储在沙盒的tmp/目录，清理缓存的时候切记不要清理这个目录。

闭包是怎么提升启动速度的呢？我们先来看一下闭包里都有什么内容：

deps，依赖动态库列表

fixup：bindrebase的地址

initializer-order：初始化调用顺序

optimizeObjc:ObjectiveC的元数据

其他：mainentry,uuid…

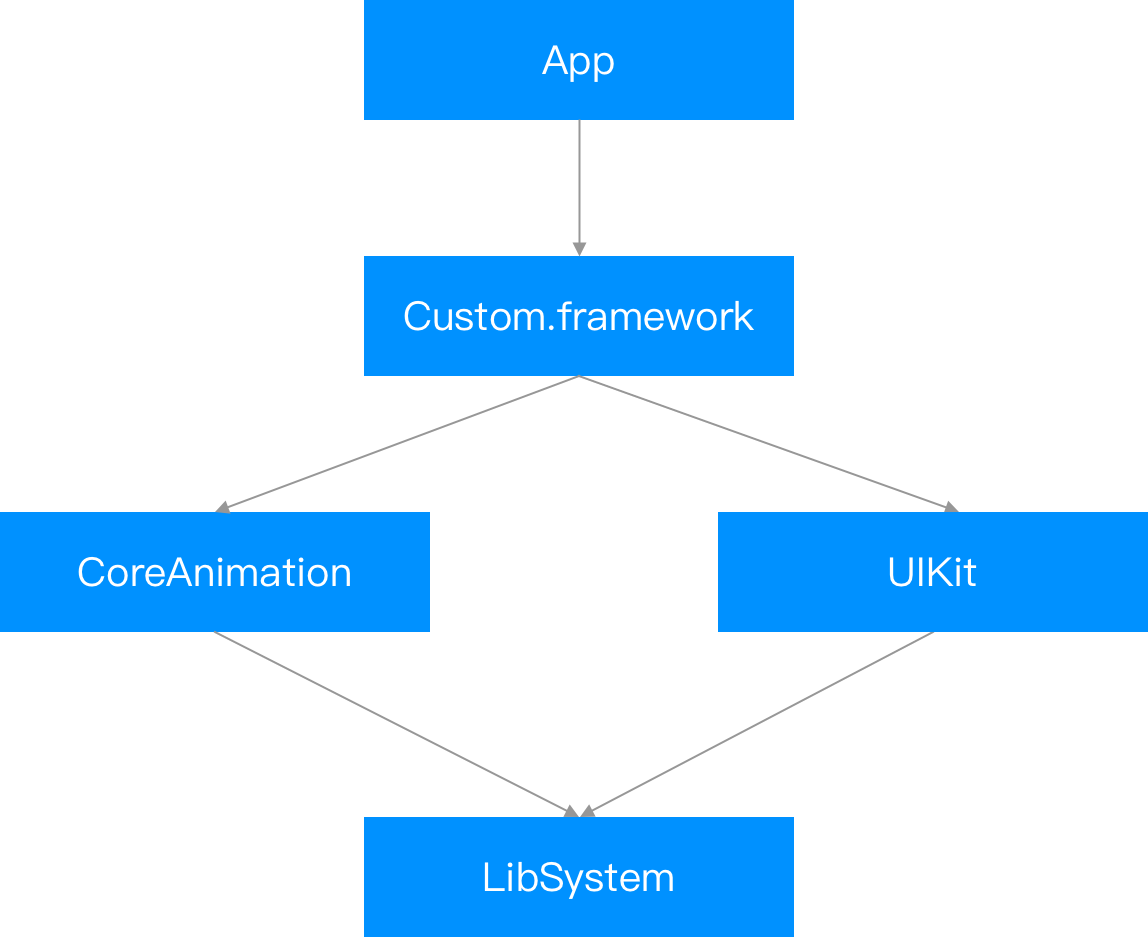

动态库的依赖是树状的结构，初始化的调用顺序是先调用树的叶子结点，然后一层层向上，最先调用的是libSystem，因为他是所有依赖的源头。

为什么闭包能提高启动速度呢？

因为这些信息是每次启动都需要的，把信息存储到一个缓存文件就能避免每次都解析，尤其是ObjectiveC的运行时数据（Class/Method）解析非常慢。

有了闭包之后，就可以用闭包启动App了。这时候很多动态库还没有加载进来，会首先对这些动态库mmap加载到虚拟内存里。接着会对每个Mach-O做fixup，包括Rebase和Bind。

Rebase：修复内部指针。这是因为Mach-O在mmap到虚拟内存的时候，起始地址会有一个随机的偏移量slide，需要把内部的指针指向加上这个slide。

Bind：修复外部指针。这个比较好理解，因为像printf等外部函数，只有运行时才知道它的地址是什么，bind就是把指针指向这个地址。

举个例子：一个ObjectiveC字符串@"1234"，编译到最后的二进制的时候是会存储在两个section里的

__TEXT，__cstring，存储实际的字符串"1234"

__DATA，__cfstring，存储ObjectiveC字符串的元数据，每个元数据占用32Byte，里面有两个指针：内部指针，指向__TEXT，__cstring中字符串的位置；外部指针isa，指向类对象的，这就是为什么可以对ObjectiveC的字符串字面量发消息的原因。

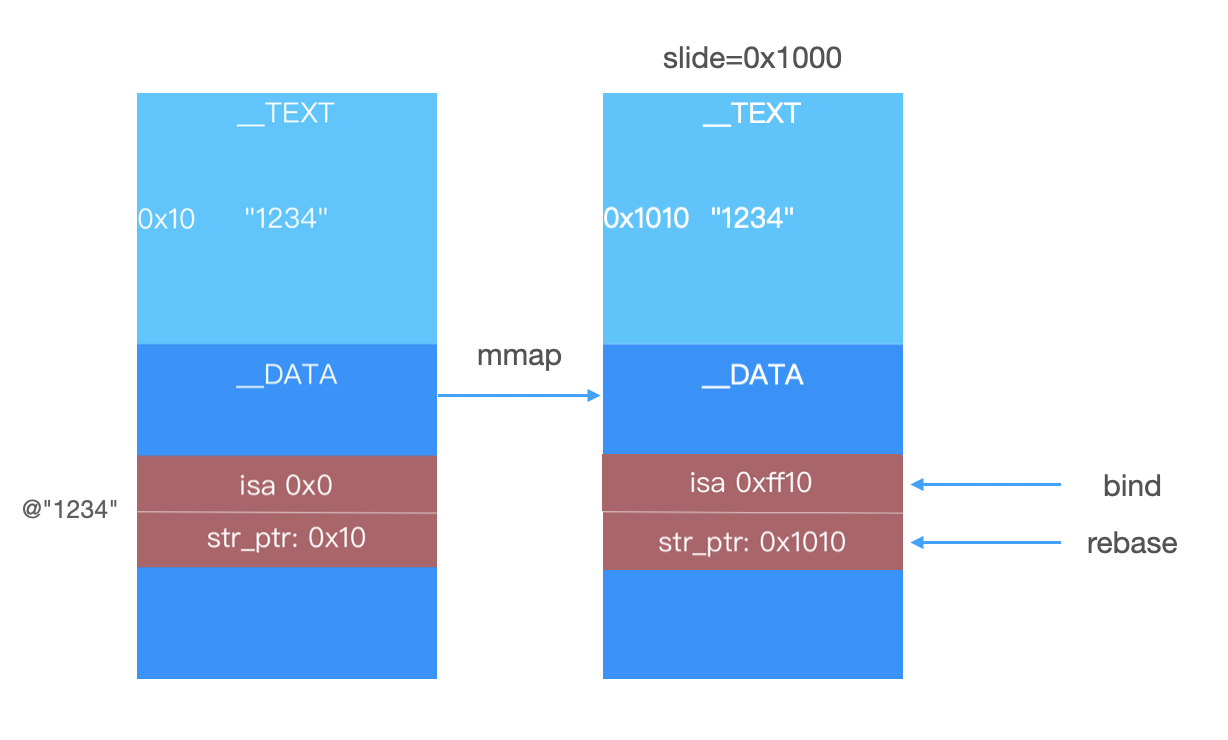

如下图，编译的时候，字符串1234在__cstring的0x10处，所以DATA段的指针指向0x10。但是mmap之后有一个偏移量slide=0x1000，这时候字符串在运行时的地址就是0x1010，那么DATA段的指针指向就不对了。Rebase的过程就是把指针从0x10，加上slide变成0x1010。运行时类对象的地址已经知道了，bind就是把isa指向实际的内存地址。

BindRebase之后，首先会执行LibSystem的Initializer，做一些最基本的初始化：

初始化libdispatch

初始化objcruntime，注册sel，加载category

注意这里没有初始化objc的类方法等信息，是因为启动闭包的缓存数据已经包含了optimizeObjc。

接下来会进行main函数之前的一些初始化，主要包括+load和staticinitializer。这两类初始化函数都有个特点：调用顺序不确定，和对应文件的链接顺序有关系。那么就会存在一个隐藏的坑：有些注册逻辑在+load里，对应会有一些地方读取这些注册的数据，如果在+load中读取，很有可能读取的时候还没有注册。

那么，如何找到代码里有哪些load和staticinitializer呢？

在BuildSettings里可以配置writelinkmap，这样在生成的linkmap文件里就可以找到有哪些文件里包含load或者staticinitializer：

__mod_init_func，staticinitializer

__objc_nlclslist，实现+load的类

__objc_nlcatlist，实现+load的Category

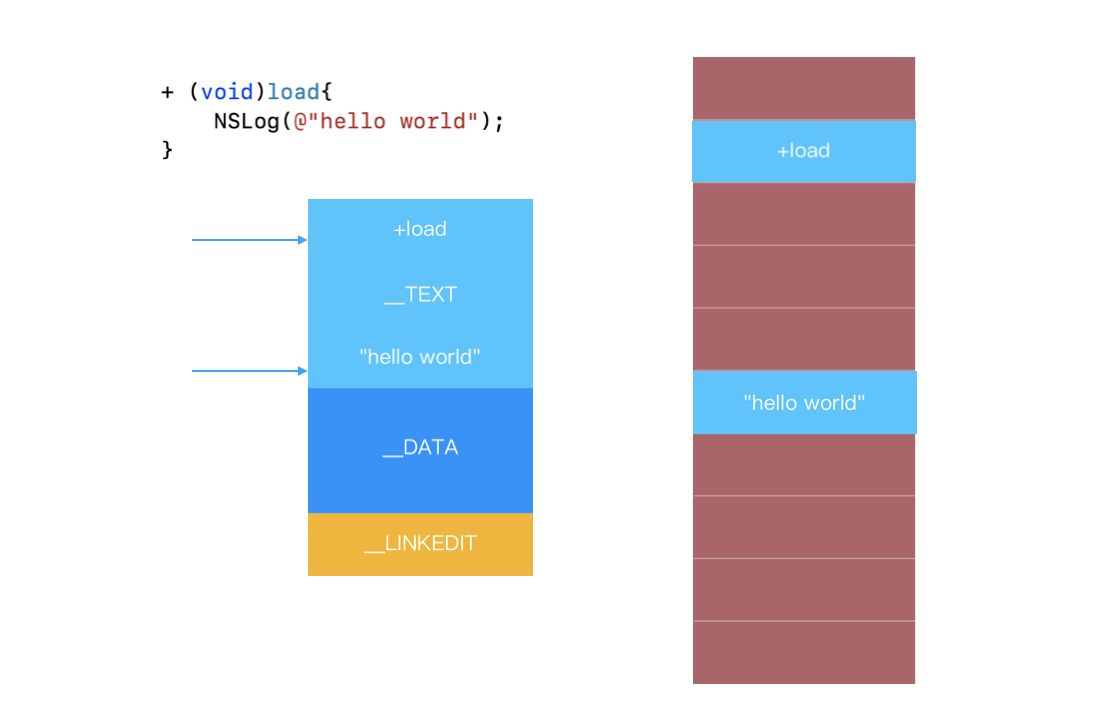

如果+load方法里的内容很简单，会影响启动时间么？比如这样的一个+load方法？

+(void)load{printf("1234");}

编译完了之后，这个函数会在二进制中的TEXT两个段存在：__text存函数二进制，cstring存储字符串1234。为了执行函数，首先要访问__text触发一次PageIn读入物理内存，为了打印字符串，要访问__cstring，还会触发一次PageIn。

为了执行这个简单的函数，系统要额外付出两次PageIn的代价，所以load函数多了，pagein会成为启动性能的瓶颈。

静态初始化是从哪来的呢？以下几种代码会导致静态初始化

__attribute__((constructor))

staticclassobject

staticobjectinglobalnamespace

注意，并不是所有的static变量都会产生静态初始化，编译器很智能，对于在编译期间就能确定的变量是会直接inline。

//会产生静态初始化classDemo{staticconststd::stringvar_1;};conststd::stringvar_2="1234";staticLoggerlogger;//不会产生静态初始化staticconstintvar_3=4;staticconstchar*var_4="1234";

std::string会合成staticinitializer是因为初始化的时候必须执行构造函数，这时候编译器就不知道怎么做了，只能延迟到运行时～

+load和staticinitializer执行完毕之后，dyld会把启动流程交给App，开始执行main函数。main函数里要做的最重要的事情就是初始化UIKit。UIKit主要会做两个大的初始化：

初始化UIApplication

启动主线程的Runloop

由于主线程的dispatch_async是基于runloop的，所以在+load里如果调用了dispatch_async会在这个阶段执行。

线程在执行完代码就会退出，很明显主线程是不能退出的，那么就需要一种机制：事件来的时候执行任务，否则让线程休眠，Runloop就是实现这个功能的。

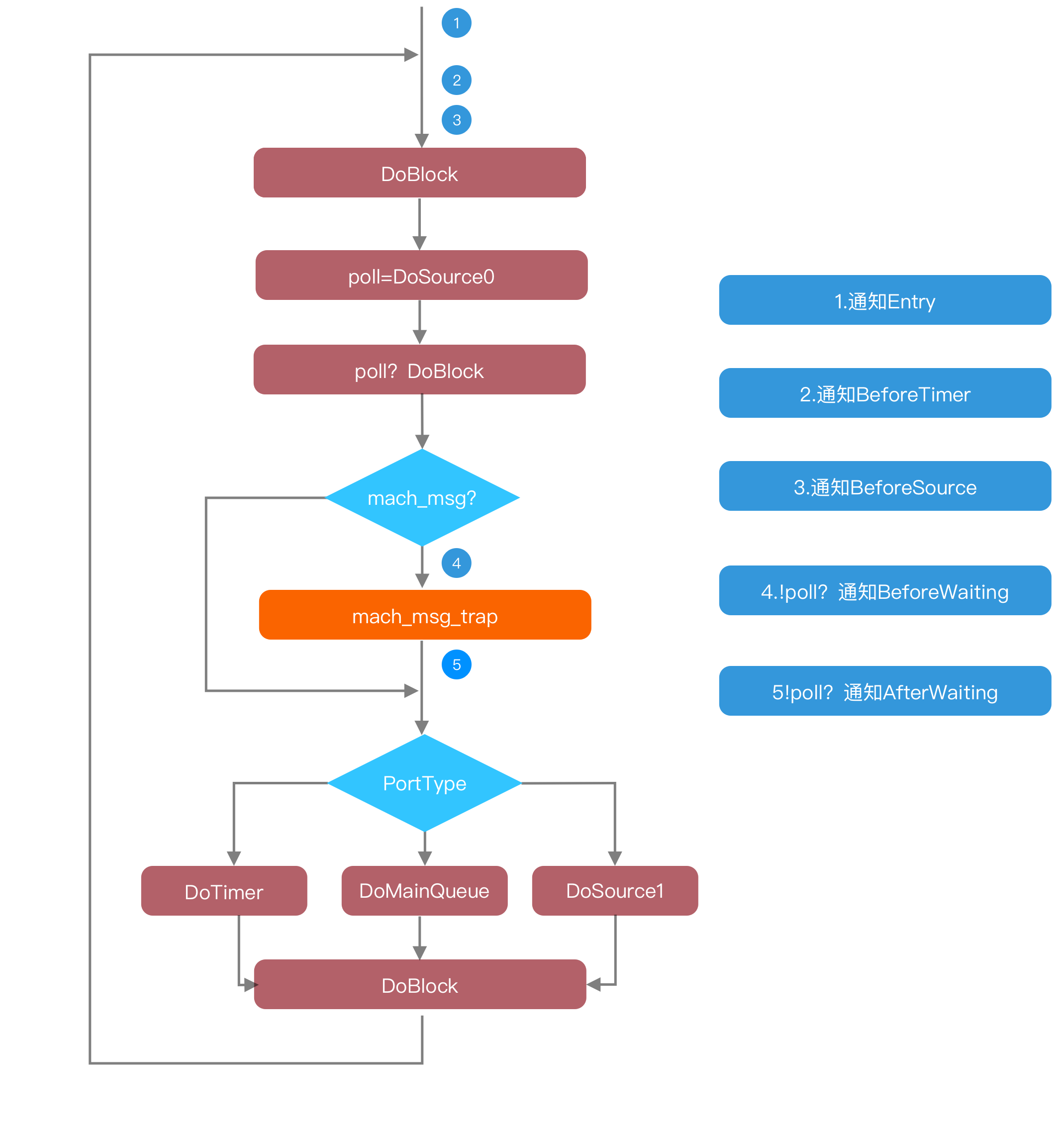

Runloop本质上是一个While循环，在图中橙色部分的mach_msg_trap就是触发一个系统调用，让线程休眠，等待事件到来，唤醒Runloop，继续执行这个while循环。

Runloop主要处理几种任务：Source0，Source1，Timer，GCDMainQueue，Block。在循环的合适时机，会以Observer的方式通知外部执行到了哪里。

那么，Runloop与启动又有什么关系呢？

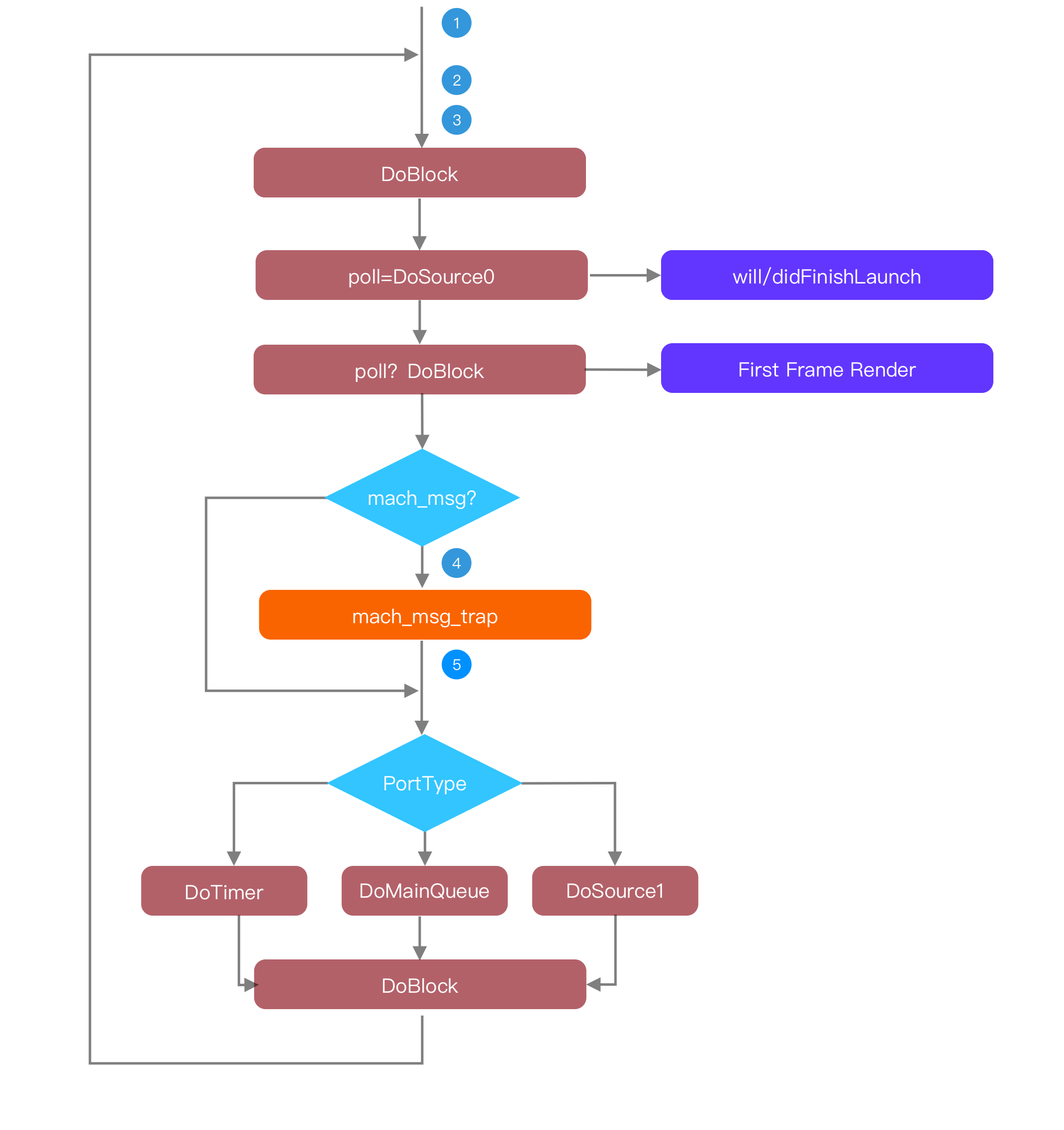

App的LifeCycle方法是基于Runloop的Source0的

首帧渲染是基于RunloopBlock的

Runloop在启动上主要有几点应用：

精准统计启动时间

找到一个时机，在启动结束去执行一些预热任务

利用Runloop打散耗时的启动预热任务

UIKit初始化之后，就进入了我们熟悉的UIApplicationDelegate回调了，在这些会调里去做一些业务上的初始化：

willFinishLaunch

didFinishLaunch

didFinishLaunchNotification

要特别提一下didFinishLaunchNotification，是因为大家在埋点的时候通常会忽略还有这个通知的存在，导致把这部分时间算到UI渲染里。

一般会用RootController的viewDidApper作为渲染的终点，但其实这时候首帧已经渲染完成一小段时间了，Apple在MetricsKit里对启动终点定义是第一个CA::Transaction::commit()。

什么是CATransaction呢？我们先来看一下渲染的大致流程

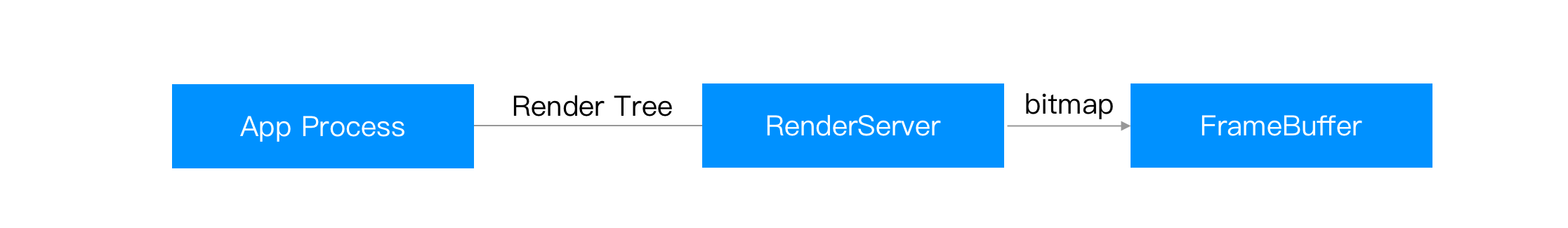

iOS的渲染是在一个单独的进程RerServer做的，App会把RerTree编码打包给RerServer，RerServer再调用渲染框架(Metal/OpenGLES)来生成bitmap，放到帧缓冲区里，硬件根据时钟信号读取帧缓冲区内容，完成屏幕刷新。CATransaction就是把一组UI上的修改，合并成一个事务，通过commit提交。

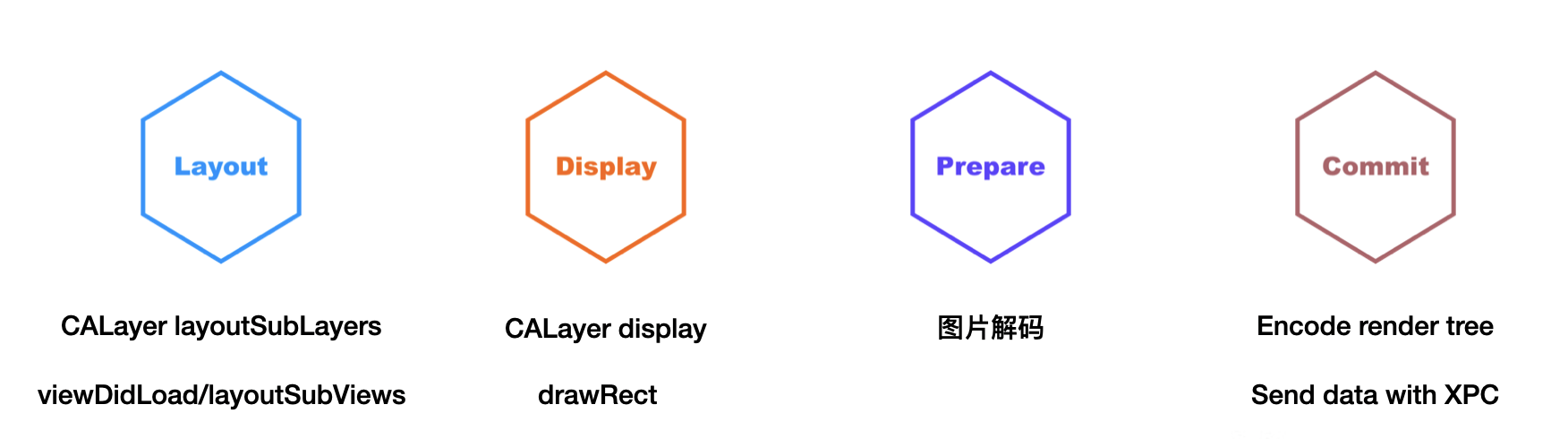

渲染可以分为四个步骤

Layout（布局），源头是RootLayer调用[CALayerlayoutSubLayers]，这时候UIViewController的viewDidLoad和LayoutSubViews会调用，autolayout也是在这一步生效

Display（绘制），源头是RootLayer调用[CALayerdisplay]，如果View实现了drawRect方法，会在这个阶段调用

Prepare（准备），这个过程中会完成图片的解码

Commit（提交），打包RerTree通过XPC的方式发给RerServer

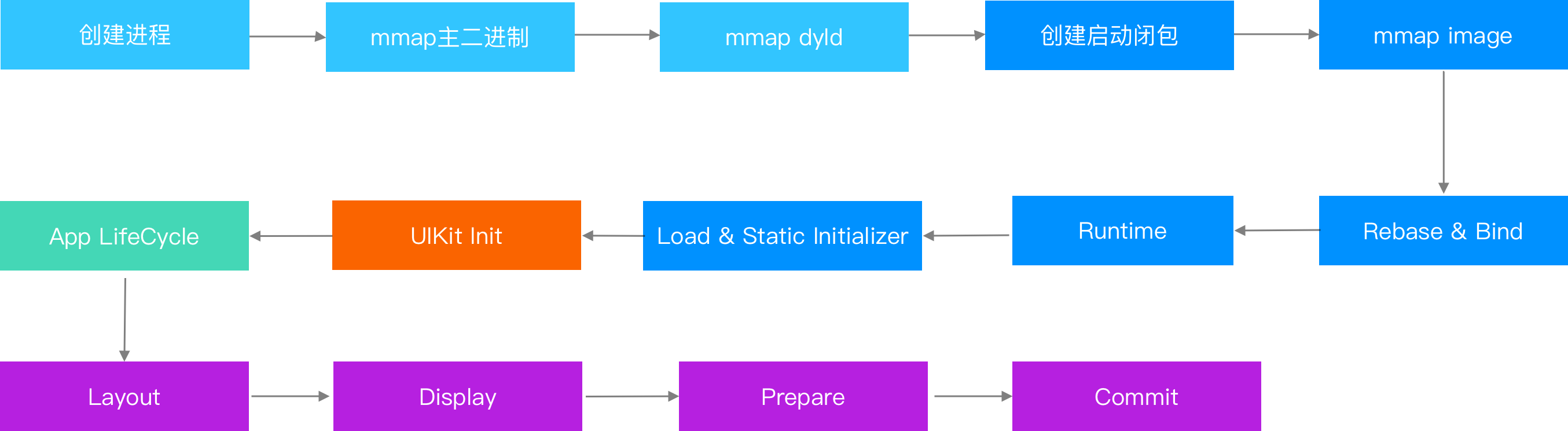

详细回顾下整个启动过程，以及各个阶段耗时的影响因素：

mmap主二进制，找到dyld的路径

mmapdyld，把入口地址设为_dyld_start

重启手机/更新/下载App的第一次启动，会创建启动闭包

把没有加载的动态库mmap进来，动态库的数量会影响这个阶段

对每个二进制做bind和rebase，主要耗时在PageIn，影响PageIn数量的是objc的元数据

初始化objc的runtime，由于闭包已经初始化了大部分，这里只会注册sel和装载category

+load和静态初始化被调用，除了方法本身耗时，这里还会引起大量PageIn

初始化UIApplication，启动MainRunloop

执行will/didFinishLaunch，这里主要是业务代码耗时

Layout，viewDidLoad和Layoutsubviews会在这里调用，Autolayout太多会影响这部分时间

Display，drawRect会调用

Prepare，图片解码发生在这一步

Commit，首帧渲染数据打包发给RerServer，启动结束

dyld2和dyld3的主要区别就是没有启动闭包，就导致每次启动都要：

解析动态库的依赖关系

解析LINKEDIT，找到bindrebase的指针地址，找到bind符号的地址

注册objc的Class/Method等元数据，对大型工程来说，这部分耗时会很长

本文回顾了Mach-O，虚拟内存，mmap，PageIn，Runloop等基础概念，接下来介绍了IPA的构建流程，以及两个典型的利用编译器来优化启动的方案，最后详细的讲解了dyld3的启动pipeline。

之所以花这么大篇幅讲原理，是因为任何优化都一样，只有深入理解系统运作的原理，才能找到性能的瓶颈，下一篇我们会介绍下如何利用这些原理解决实际问题。
