通常，断路器的型号表示方法可以表示如下：

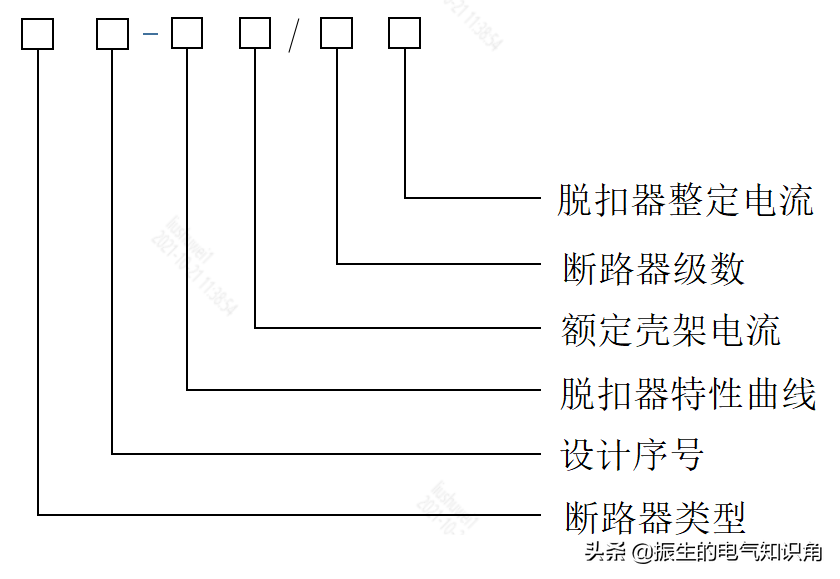

图1断路器型号表示方法
脱扣器类型如图1，在断路器的型号中，需要将脱扣器的脱扣特性曲线的类型表达清楚，这是断路器的型号表达中非常重要的一项参数。通常，脱扣器类型在断路器的额定壳架电流之前标注。
比如，DZ47-C63/2P32的断路器型号中，额定壳架电流63之前的“C”就表示脱扣器为C脱扣特性曲线。国际通行的脱扣器特性曲线有：A、B、C、D共4种脱扣特性。
其中，A特性一般适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统。在新版的GB/《电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器》有关脱扣器类型的表述中，仅列出了B、C、D三种特性的脱扣器，如表1为脱扣器的瞬时脱扣范围。

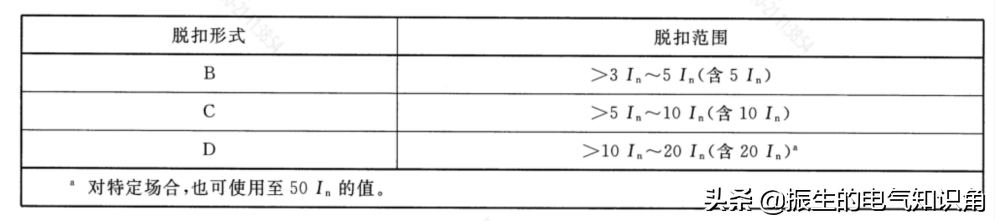

表1脱扣器的瞬时脱口范围
各种特性脱扣器的应用场合B特性适用于纯阻性负载和低感照明回路，这类负荷短路电流较小，一般应用于家庭照明或者保护要求较高的场合。
C特性适用于感性负载和高感照明回路，例如卤钨灯，其启动特性的电流值较高，一般应用于配电回路保护及高启动特性电流的照明负荷。
D特性适用于高感负载和较大冲击电流的配电系统，例如电动机、变压器、电磁阀等负荷，这类负荷在启动过程中具有较高的冲击负荷。
脱扣特性曲线分析各类型脱扣器的时间—电流特性曲线如下图2所示。
图2各种类型脱扣器的时间—电流特性曲线
如图2所示，每一种脱扣器的时间—电流特性曲线都表示两条线，左侧曲线的左侧部分为脱扣器的不动作区域，右侧曲线的右侧部分为动作区域，两条曲线包围的中间区域为未知动作区域。曲线的垂直部分表示脱扣器的瞬时动作脱扣的范围，以B型为例，可以看出瞬时动作脱扣范围为3~5In，与前述一致。

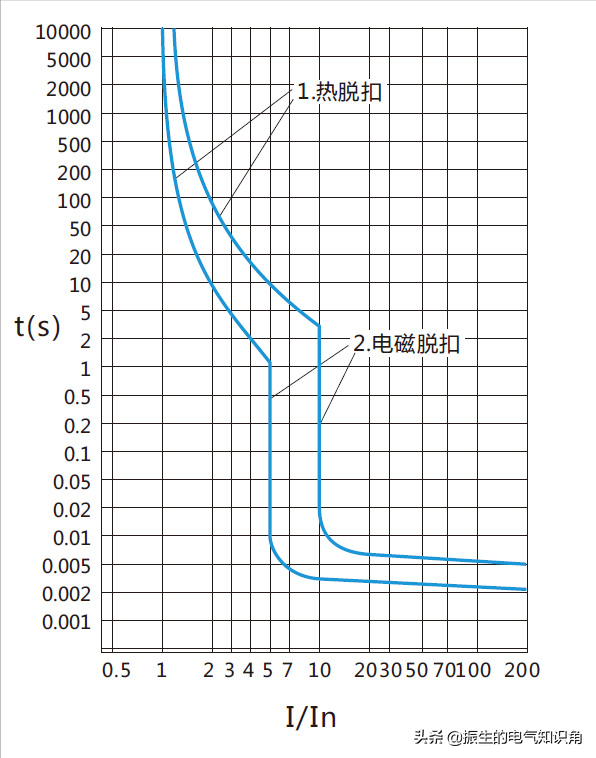

图3热脱扣和电磁脱口曲线范围
如图3，为热脱扣和电磁脱扣在时间—电流曲线中各自的范围，该图以C类脱扣器为例。
热脱扣过程分析
断路器以冷态为起始状态，施加1.13In的电流，断路器不脱扣；紧接着将电流增加到1.45In，脱扣器在2h内脱扣（对于≤63A，1h内脱扣）。在图3中，该过程为1标注的曲线。该过程也是热过载保护的动作过程。
电磁脱扣过程分析
断路器以冷态为起始状态，施加5In的电流，在0.1s的动作时间内断路器不脱扣；断路器以冷态为起始状态，施加10In的电流，在0.1s的动作时间内断路器脱扣。在图3中，该过程为2标注的曲线。该过程也是短路保护的动作过程。
